El sábado 23 Noviembre de 2013 a las 11:05 AM, se lanzó un globo libre repetidor desde Victorica, La Pampa, 750 Km al oeste de Cap.Fed. Este lanzamiento fué autorizado por la  ANAC  (Administración Nacional de Aviación Civil), incluyendo su correspondiente aviso a pilotos  NOTAM  (NOtificacion to AirMen)

Transportaba un repetidor UV + APRS + SSTV + CW + DTMF (Betty III) y un repetidor (Mafalda) de 10m a 2m multiusuario/multimodo.

 Bajar Audio 2h 40' 94Mb Betty III       Bajar Audio 2h 40' 94Mb Mafalda
Estos audios permiten decodificar APRS, SSTV, Packet, CW, PSK-31, etc.

Lanzamiento del Globo el 23 Noviembre 2013
 Lanzamiento del Globo

Lanzamiento del Globo el 23 Noviembre 2013
 Foto grupal en el aerodromo de Victorica, después del lanzamiento

La electrónica estuvo compuesta por una repetidora FM / UHF-VHF, con tlm en CW, emitiendo localización APRS y transmisión de SSTV .

Repe UV

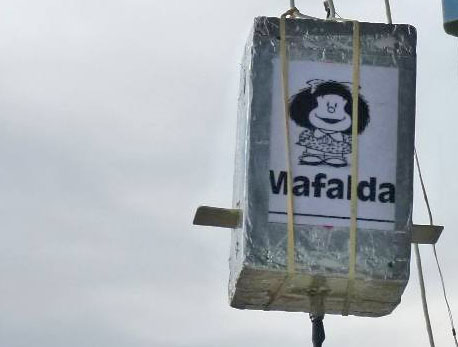

Betty III, Repe UHF a VHF+CPU, cámara SSTV , GPS y antena

Mafalda repetidor 28m a 10m
Mafalda, repetidor de 10m (28226 KHz) USB a 145.850 KHz FM.
Permitio multiples contactos en CW y PSK31, emitiendo un beacon con posicion geografica y hora en PSK31.
 Operacion Mafalda       Racional Experiencia       Radio-Link

Gregoria y Grillo viajan al espacio
Dos viajeros acompañaron a Betty/Mafalda al espacio.
La cuca Gregoria (oriunda de Ramos Mejia) y Pepe Grillo (oriundo de Tortuguitas) viajaron al espacio, volvieron sanos y salvos y estan correteando por el Aeropuerto de G.Pico luego de su viaje a la estratosfera.
El globo alcanzó 28.000 mts de altura, con una duracion de 2 horas 30 minutos, desplazándose a unos 150 Km hacia el este sud este del sitio de lanzamiento, aterrizando a 4.5 Km al norte de la ciudad de Anguil.

Esto permitió contactos entre estaciones situadas en provincias de Buenos Aires, Santa Fé, Entre Ríos, Córdoba, Catamarca, Santiago del Estero, La Pampa, San Luis, Mendoza, San Juan, Rio Negro, Neuquén, el Uruguay y Chile. (Se lanzó desde el centro del país para facilitar mayor participación)

Pico Cubrimiento

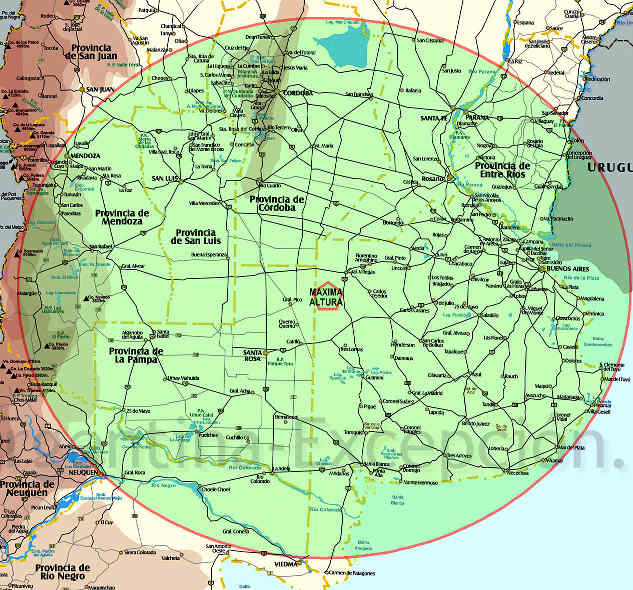

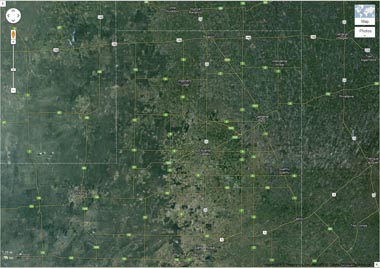

Mapa estimado de cubrimiento - Click para agrandar

Se pudo recibir y ver su trayectoria en APRS cada minuto, emitiéndose velocidad, altura, temperatura externa e interna y tensión de baterías usando UI-View (Se puede bajar desde el sitio oficial UI-View en http://www.ui-view.org y/o ver/seguir desde internet conectando a http://aprs.fi/?call=lu7aa-11 o via Packet en las frecuencias especificadas.

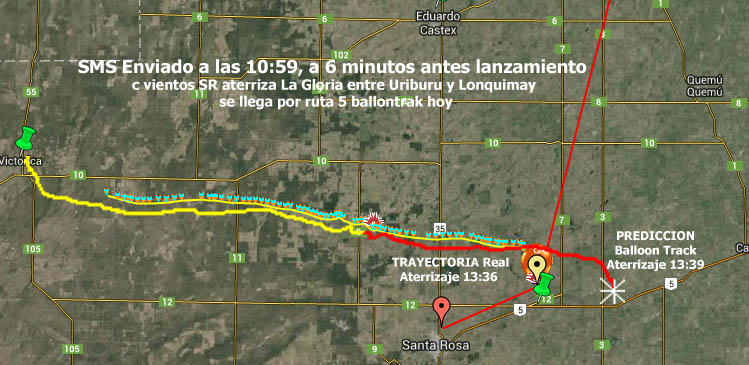

Prediccion vs trayectoria real
Predicción trayectoria (Ballon Track) versus recorrido Real

Felipe, LU8DB y Controladoras ANAC en Ezeiza
Ezeiza / Baires Control: Felipe, LU8DB; Mirta, jefa de turno, y otros controladores de Baires Sur utilizando aplicación VORs

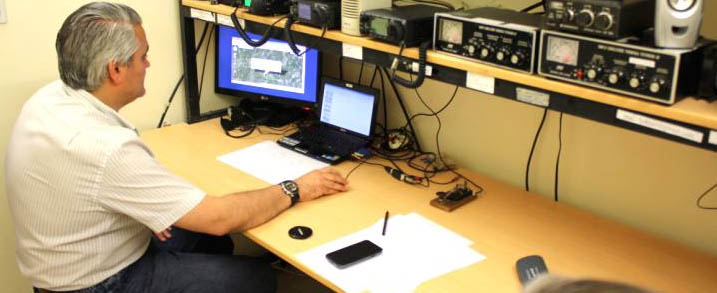

lu7abf, Estacion de Control en G.Pico, acompañada por Javier, LU6UBM y Gustavo LU8UAL
lu7abf, estación Control en G.Pico, ayudan Javier lu6ubm y Gustavo lu8ual

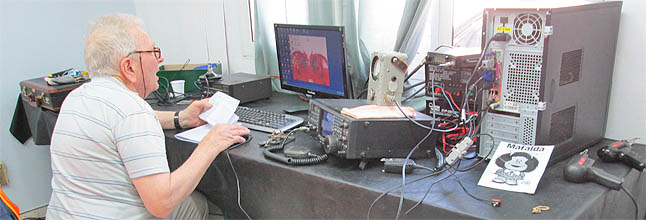

lu6uo, Hector, En G.Pico operando via Mafalda PSK-31 en 10m/2m
lu6uo, Hector, En G.Pico operando PSK-31 en 10m/2m

lu2ug, Jorge, operando estacion control LU7AA en 40m en G.Pico
lu2ug, Jorge, operando estacion control LU7AA en 40m en G.Pico

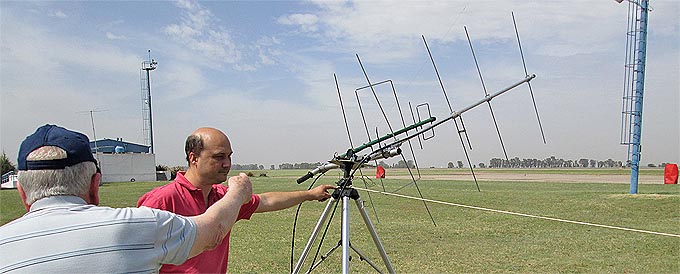

Rafagas de 70 Km/h voltean antenas estacion de control que lu6uo y lu8ual ayudan a reincorporar
Ráfagas de 70 Km/h voltean antenas estación de control que lu6uo, Hector y lu8ual, Gustavo ayudan a reincorporar y atar

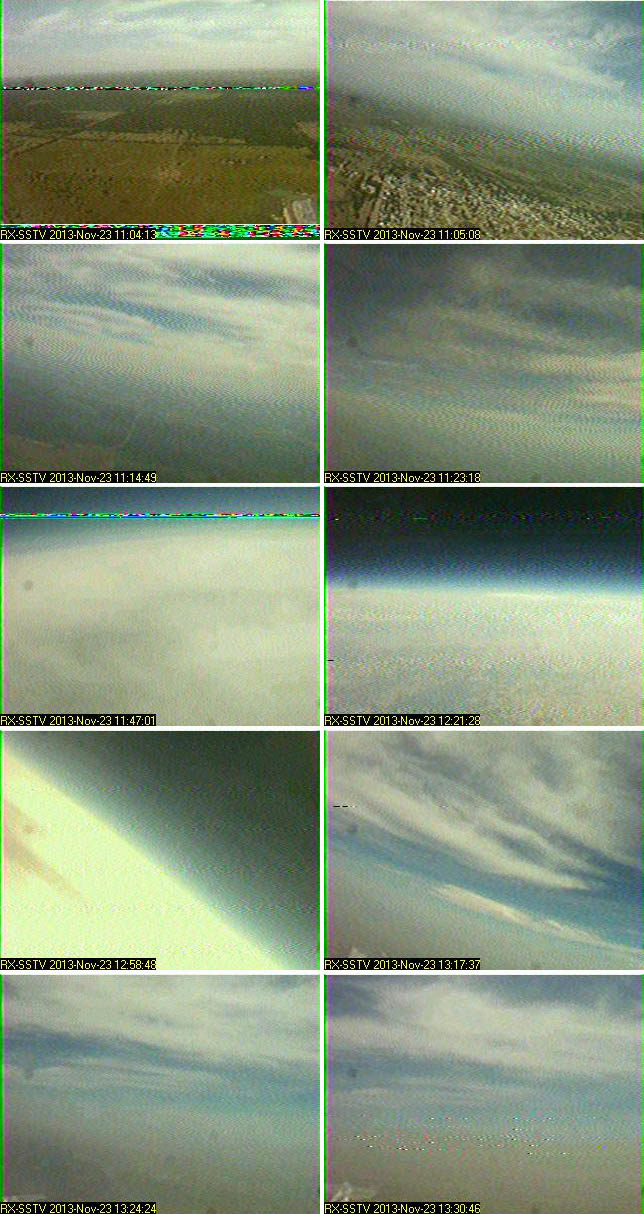

Algunas imagenes recibidas en vivo en SSTV
Algunas imagenes recibidas en vivo en SSTV Robot-36

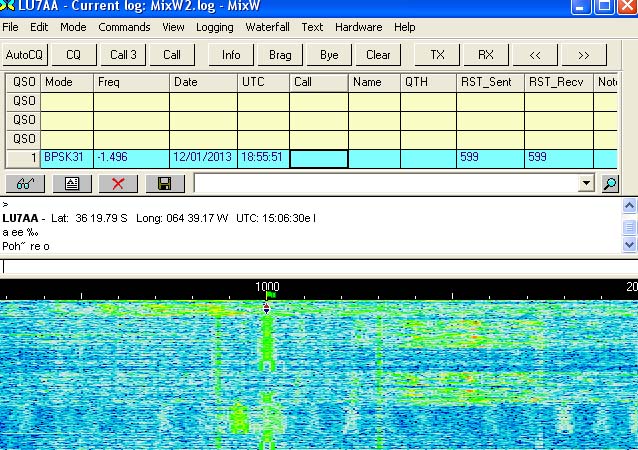

Recepcion con MixW en 145.850 KHz, decodificando PSK-31
Recepcion con MixW en 145.850 KHz, decodificando PSK-31

Betty III y Mafalda tuvieron desarrollo de hardware y comunicaciones por lu1cgb, Adrián, de software por lu8ekm, Sergio, de estructura por lu1dcx, Alberto, de lanzamiento/helio/cámaras por lu1esy, Ignacio, de desarrollo de hard/soft de Mafalda-Psk e Igate por lu4agc, Juan, de pronosticos/tracking y aplicaciones web de lu7abf, Pedro, de antenas por lu5ag, Raul, de concepto repe Mafalda por lu9do, Juan, de soporte aeropuerto Pico por lu1umm, Marcelo, de contacto en Ezeiza por lu8db, Felipe, de apoyo a estacion de Control por lu2ug, Jorge; lu6uo, Hector; lu8ual, Gustavo; lu6ubm, Javier, de la apreciada compañia de lu2bb, Betty + grupo de desarrollo Lusex y socios de lu4aao, RC QRM Belgrano y de lu1ug RC Pampeano.

Para recibir la carga útil, estando a menos de 700 Km del lugar de lanzamiento, solo fué necesario un equipo receptor FM handy o base, en 145.950 para la repe y/o en 144.930 para APRS.

La repetidora que se habilitaba con subtono de 123 Hz, operó recibiendo voz FM en 435.950 Khz (-112dbm, 0.56 uV) y emitiendo con 2W lo recibido en simultáneo en 145.950 Khz.

Operaba durante 90 segundos como repetidora de voz activable con subtono de 123 Hz, avisando con un bip la finalización de ese tiempo, para dar paso a la emisión de APRS en las diferentes frecuencias. Cada 5 minutos se agregó a la transmisión tlm en CW (telegrafía con tonos de audio) con licencia LU7AA y altura en metros para volver luego a repetir el ciclo.

        Escuchar audio c/estación Control
Gran cantidad de estaciones comunicaron en voz emitiendo en 435.950 KHz que se recibia desde el Globo en 145.950 KHz, paralelamente emitia APRS en Packet a 1200 bauds en 144.930, y también en 145.950 junto con SSTV. El símbolo en APRS (DTI) cambió de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paracaidas.

Fué de vital importancia para conocer la posición del Globo el IGate LU7AA-1 desarrollo de LU4AGC, instalado en G.Pico que recibía en 144.930 e Igateaba a Internet. También se emitía en 145.850 FM los 6 KHz recibidos en 28226 KHz USB, con múltiples emisiones en CW y PSK31. (Incluía un beacon PSK-31 con posición y hora sobre 1 KHz en 145.850 KHz)

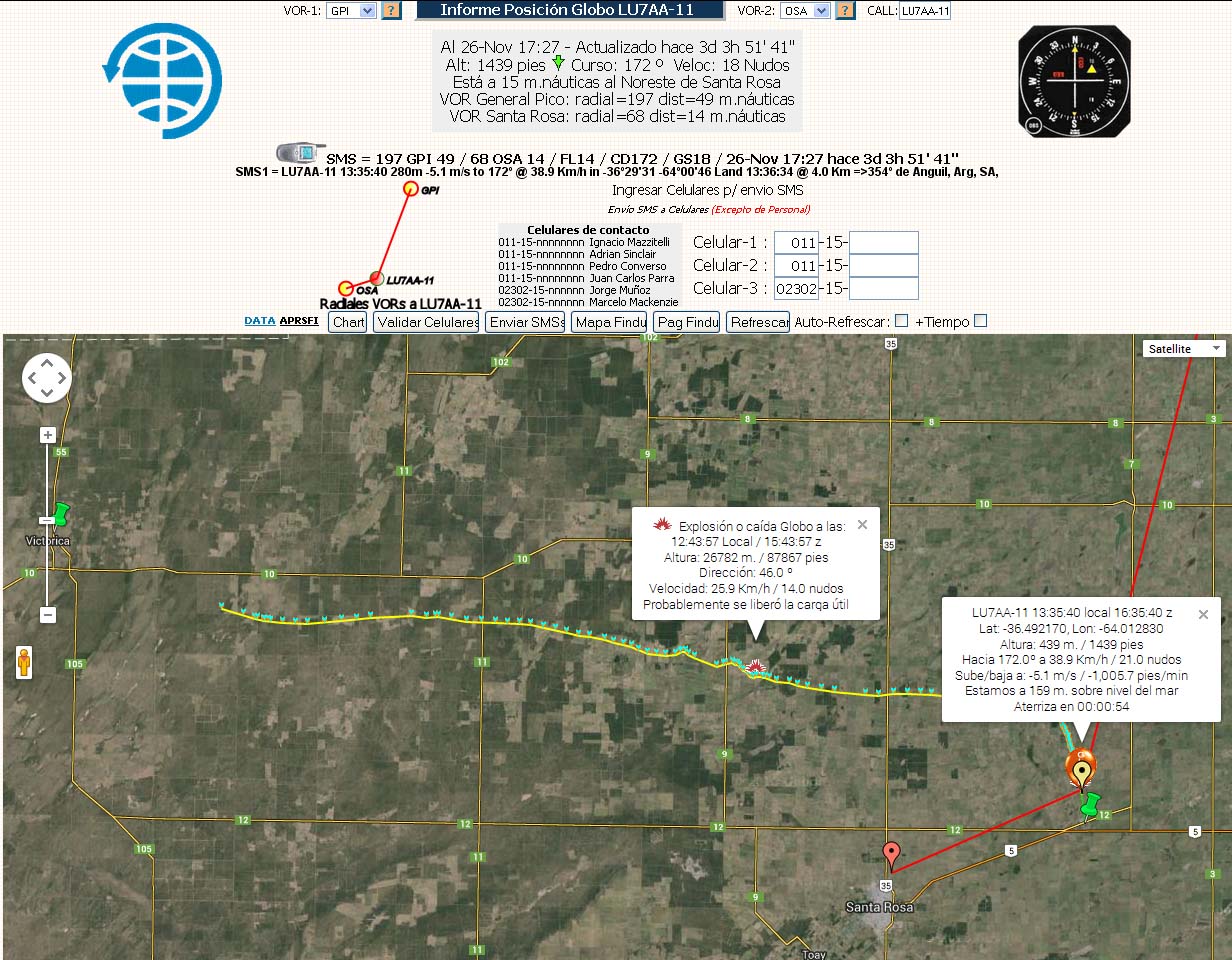

Vuelo del Globo
Vuelo del Globo, click para imagen completa o ir a http://lu7aa.org.ar/vor.asp para mas detalles

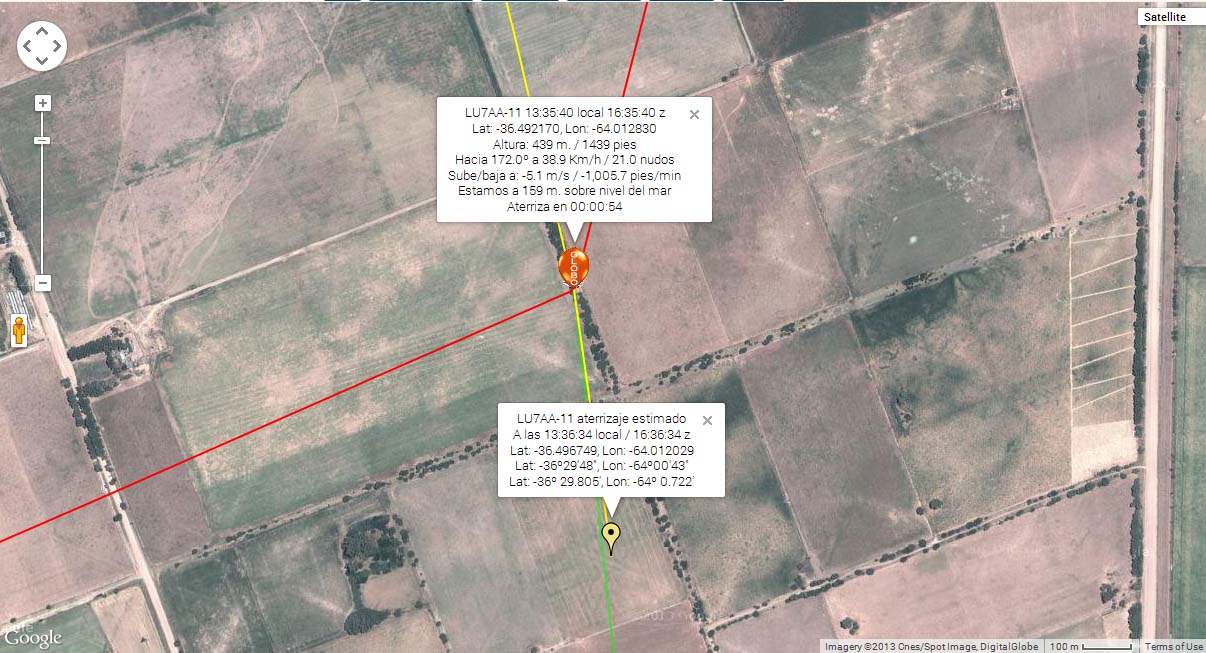

Aterrizaje
Aterrizaje, click para imagen completa

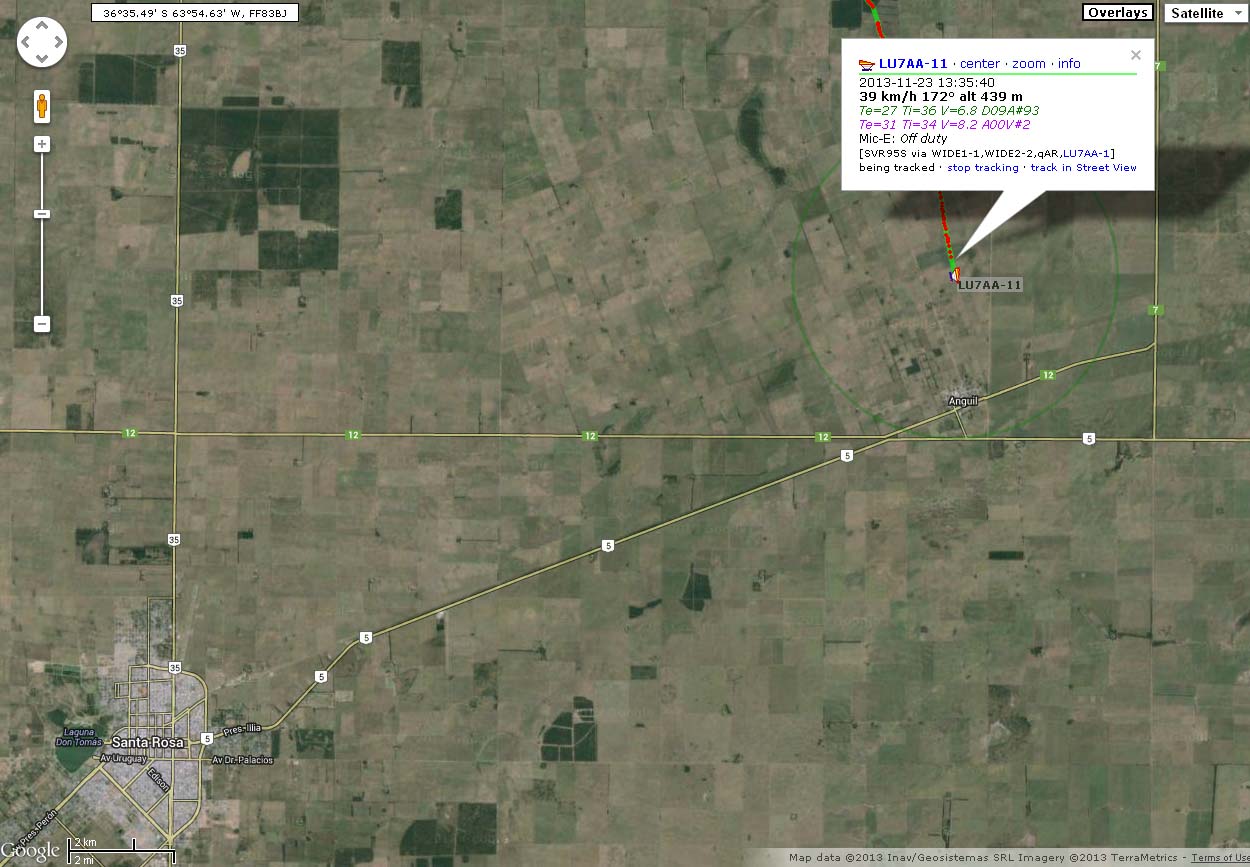

Tracking desde aprs.fi
Tracking desde aprs.fi, click para imagen completa

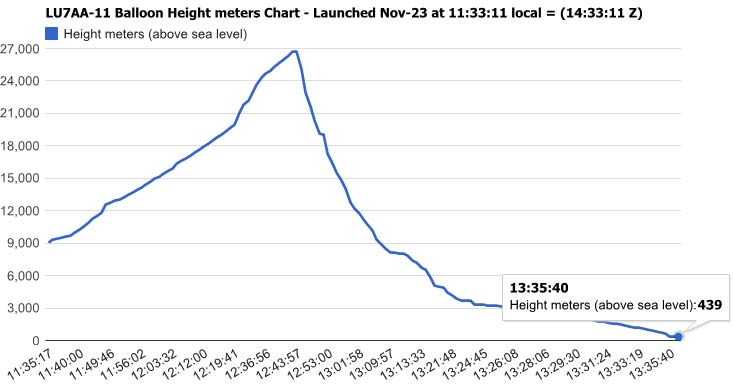

Grafico de Altura
Grafico de Altura, click para imagen completa

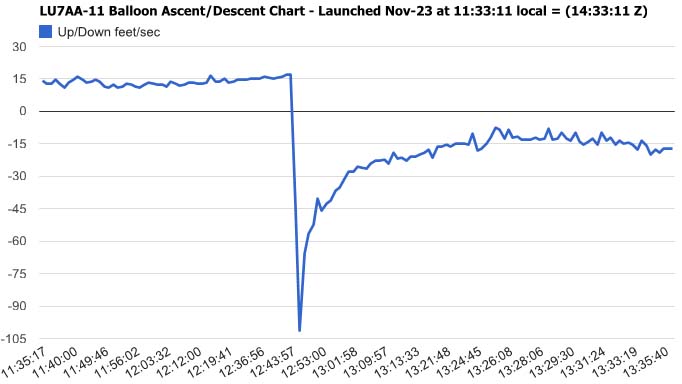

Grafico de Ascenso/Descenso
Grafico de Ascenso/Descenso, click para imagen completa

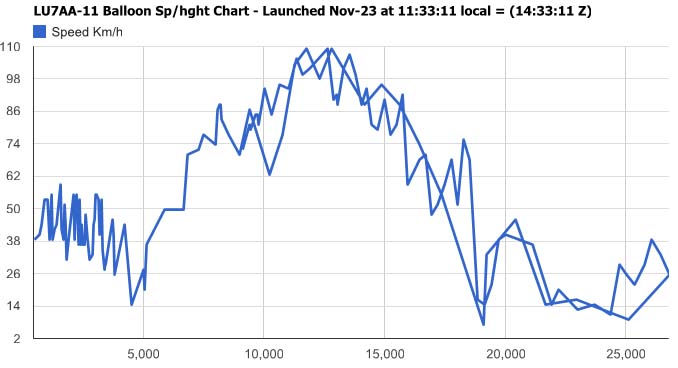

Grafico velocidad horizontal versus altura
Grafico velocidad horizontal versus altura, click para imagen completa

El globo y su carga util, en un calden a 8 mts de altura
El globo y su carga util, en un caldén a 8 mts de altura cerca de Anguil

Recupero del Globo en Anguil
Recupero del Globo en Anguil, click para imagen completa

Llegada de Betty III recuperada a G.Pico
Llegada de Betty III recuperada a G.Pico, click para imagen completa

Foto participantes a Cena/Festejo en La Laguna de Pico
Foto participantes a Cena/Festejo del RC Pampeano en La Laguna de Pico

lu5ag, Raul, Estacion de apoyo en RC QRM Belgrano
lu5ag, Raul, Estacion de apoyo en RC QRM Belgrano

RC QRM: Ricardo, LU4ARU; Roberto, LU7ART y Hugo, LU6ABC
RC QRM: Ricardo, LU4ARU; Roberto, LU7ART y Hugo, LU6ABC

La emisión SSTV fué en modo ROBOT-36 (36 segundos) en tiempo real, mostrando lo que veia el globo. Esta emisión se realizaron a demanda via comandos DTMF y se recibian en 145.950 KHz. (Se recibió con programas MIXW, MMSTV y RX-SSTV (recomendado), bajar desde internet).

También llevó a bordo una camara profesional (Go-Pro) de video y sonido en HD que grabó imágen y sonido durante el vuelo y se recuperaron en video las 2h 30' del vuelo (Ver mas arriba link a video).

Quienes siguieron el vuelo via UI-View, disponian de un mapa georeferenciado en http://www.amsat.org.ar/pico.jpg http://www.amsat.org.ar/pico.txt . Cargar en directorio Program Files/Peak Systems/UI-View32/MAPS y renombrar el .txt a .inf . Hay mas mapas dando click AQUI.

Mapa Georeferenciado para UIView
Mapa georeferenciado de Gral Pico para UIView

El experimento en 435.950 KHz además de voz, recibió y aceptó comandos a demanda vía secuencias DTMF, P.ej dando el comando B* (DTMF con el teclado del handy en UHF) retornaba S5 ... ..... en CW por VHF 145.950, reportando con que señal nos recibia, de retornar P10 S9+10. Hubo mas comandos que habilitaron emisión de tlm en CW o de baliza APRS o emisión de SSTV y comandos que permitian suelta remota de carga útil, cambios de modos, control de tiempos, energia, potencias, etc.

También emitió 1 W en 145.850 KHz, que incluia una baliza en PSK-31 informando posición geografica y hora UTC. Este especial transponder (Mafalda) recibia en USB 28.226 KHz (10m) y transmitia todo lo recibido en 145.850 FM, lo que permitio multiples y simultaneos contactos en CW y PSK, excelente y novedosa experiencia (repetidor semilineal multimodo/multiusuario) desarrollo de Amsat-LU.

Las frecuencias de coordinación y anuncios previos y durante vuelos fue 7095 Khz LSB y en VHF repetidoras de la zona.

Lista de estaciones que contactaron con LU7AA/U en 40 m:
CE5AGV, CX4FD, LU1AMV/U, LU1DGH, LU1ESY/U, LU1FVE, LU1HPH, LU1JP, LU1MPZ, LU1MQF, LU1NH, LU1UP, LU2DHT, LU2DPW, LU2EA, LU2FLN, LU2FP, LU2HEW, LU2HIC LU3AMK, LU3DC, LU3DFD, LU3DIF, LU3DYK, LU3HL, LU4AAO, LU4AC, LU4AGC/U, LU4ANS, LU4ARU, LU4DDM, LU4DEZ, LU4DQD, LU4DQX, LU4EHN, LU4EOU, LU4ETO, LU4FC x LU2FP, LU4FM, LU4HA, LU4HC, LU4HL, LU4UAD, LU4YS/V, LU5AG, LU5AQV, LU5EIB, LU5EWR, LU5FQR, LU5HCB, LU5HDD, LU5RC, LU6EJJ, LU7ART, LU7DIN, LU7DSD, LU7EIA, LU8DIB, LU8DO, LU8EAD, LU8EQ, LU8EXJ, LU8FLB, LU8FRA, LU8QT, LU8UB, LU8VB, LU8YD, LU9AB, LU9DAR, LU9DO, LU9EHG, LU9EHU, LU9ESP, LU9FDG, LU9FQR, LU9HH, LU9MAQ, LU9YB, LW1ENI, LW2DGT, LW4DA, LW5DW, LW6DML, LW8DTO, LW8EXS,

Algunas estaciones escuchadas vía repetidor UHF-VHF Betty III:
LU1CGB/U, LU1DOL, LU1EOE, LU1ESY/U, LU1EZN, LU1FDF, LU1FVE, LU1QR, LU1UCG, LU1UGA, LU1UGC, LU1UMM, LU2EI, LU2FP, LU2UDS, LU3DAB, LU3DYK, LU3EM, LU4AGC/U LU4EOU, LU4FM, LU4HP, LU4PG, LU5DLT, LU5UFM, LU5USU, LU6DML, LU6EEG, LU6EJJ, LU6UBM, LU7ABF/U, LU7ADF, LU7DBQ, LU7DEF, LU8DO, LU8FTC, LU8YD/m/U, LU9FI, LU9HH, LU9UWD, LW1EOI/F, LW6DML,

Durante los vuelos permaneció activo en 144.930 y 430.930 el Igate APRS AMSAT-LU de altura LU7AA-10, operando desde el Centro Atómico Constituyentes y transfiriendo lo que reciba hacia Internet.

Por tratarse de un experimento orientado a un próximo satélite, se considerarán válidos uno de los contactos realizados entre estaciones via esta repe UV para Certificado Satelital permanente, gratuito y aplicable para ascensos de categoría que emiten AMSAT-LU y el RadioClub QRM Belgrano, ver http://www.lu4ao.org.ar, http://www.amsat.org.ar/certsat.html, http://www.amsat.org.ar/lu4aao

Certificado Satelital
Certificado Satelital gratuito valido p/ascenso categoría

Para estas experiencias los doce socios de Amsat-LU, integrantes del grupo de desarrollo del proyecto  LUSEX  , trabajan en conjunto a radioaficionados de los Radio Clubes de Gral.Pico y QRM Belgrano, APRS Group, Escuela Don Bosco de Ramos Mejía, Club de parapentistas de Zárate y de planeadores de Junín y Cañuelas. Ver http://www.amsat.org.ar/lu4aao/experimento_globo_y_parapente.htm .

Agradecemos reportes enviados y anticipadamente los próximos que se envien. Se organizaron en forma coordinada equipos de lanzamiento, control, seguimiento y recuperación, observandose muchas estaciones comunicando via el globo que capturaron imágenes, datos y comunicaron via la repetidora, enviar futuros informes, reportes y comentarios a parapente arroba amsat.org.ar .

La participación, que valoramos, fué impresionante.

Apreciamos haber leído esta información y agradecemos de ser posible su difusión.

73, LU7AA, Amsat-LU, apuntando al futuro haciendo divertido el presente.
