29 Junio 11hs Globo Betty II repetidor UHF-VHF
desde Victorica, La Pampa a 665 Km al oeste de Bs.As.
Video HD del 29-Junio      Video del 19-mayo

Las diez estaciones que logren mayor suma de contactos x distancia
al globo y corresponsal serán reconocidas con certificados especiales.
Envia tu planilla antes del 29 de julio con estaciones en QSO, QTR y
QRA Locators al RC QRM Belgrano. Planilla a enviar dar click AQUI.
logo qrm
Ir al RadioClub
QRM Belgrano

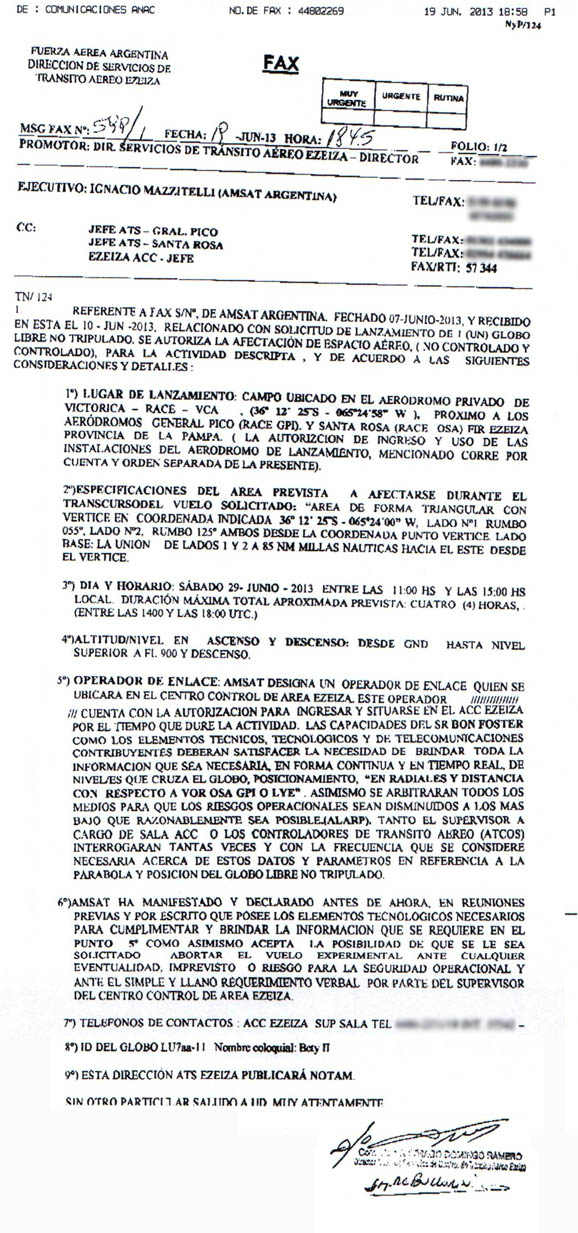

El sábado 29 junio de 2013 a las 11:20 AM, se lanzó un globo libre repetidor desde Victorica, La Pampa, 665 Km al oeste de Cap.Fed. Este lanzamiento fué autorizado por la ANAC (Administración Nacional de Aviación Civil) a través de un  NOTAM  (NOtificación To AirMen)

Siguen fotos de la experiencia realizada con exito el 29 de Junio 2013

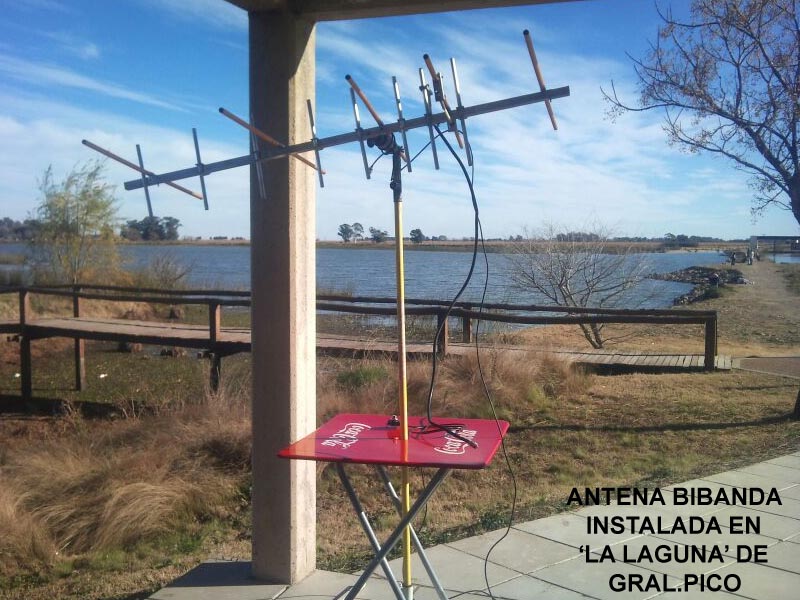

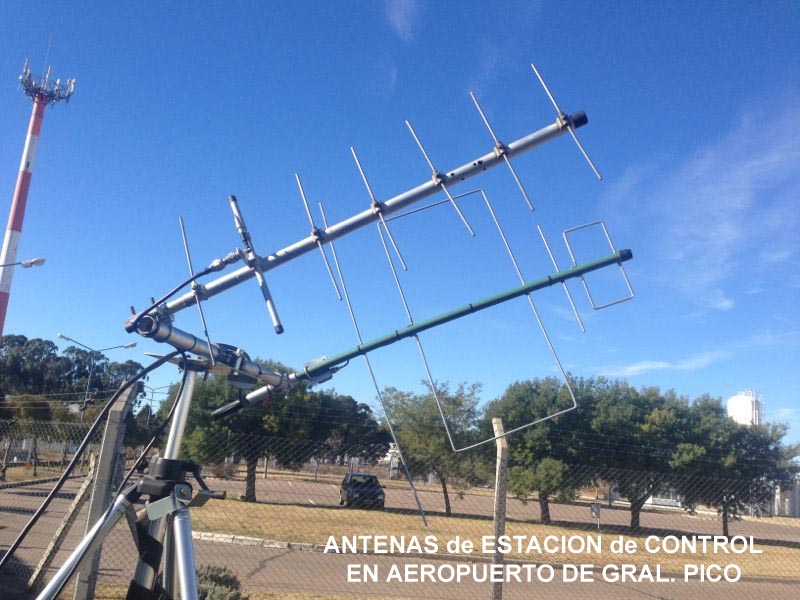

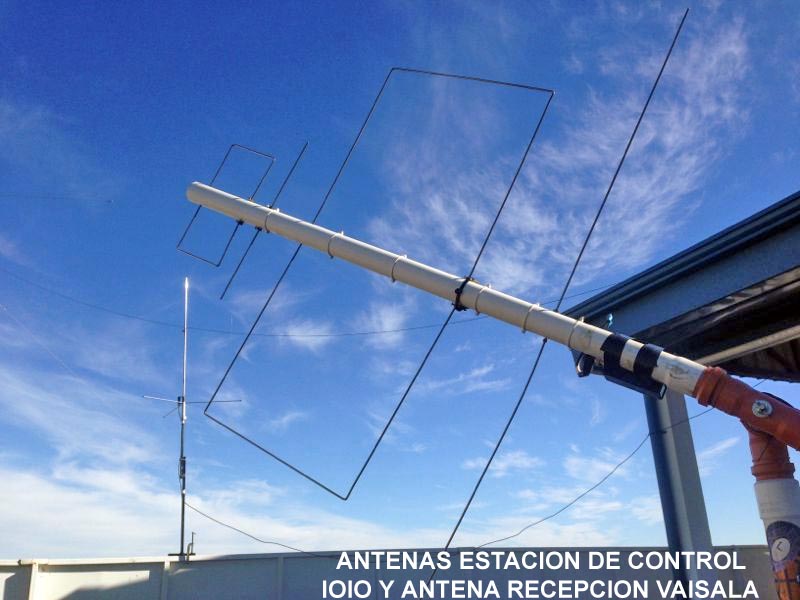

Antenas estacion de Control

Antenas estacion de Control

Grupo Lanzamiento Victorica

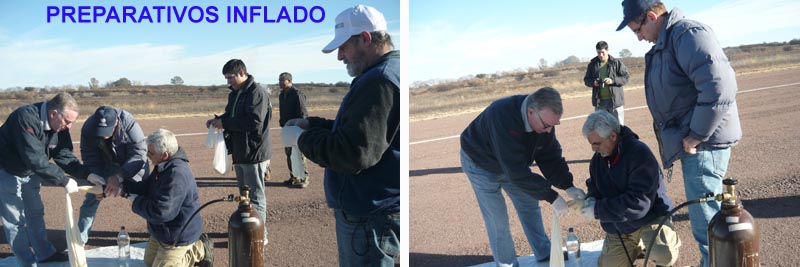

Preparativos Inflado

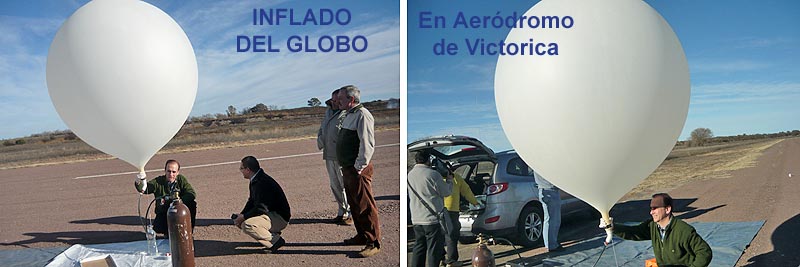

Inflado del Globo en Victorica

Team Victorica

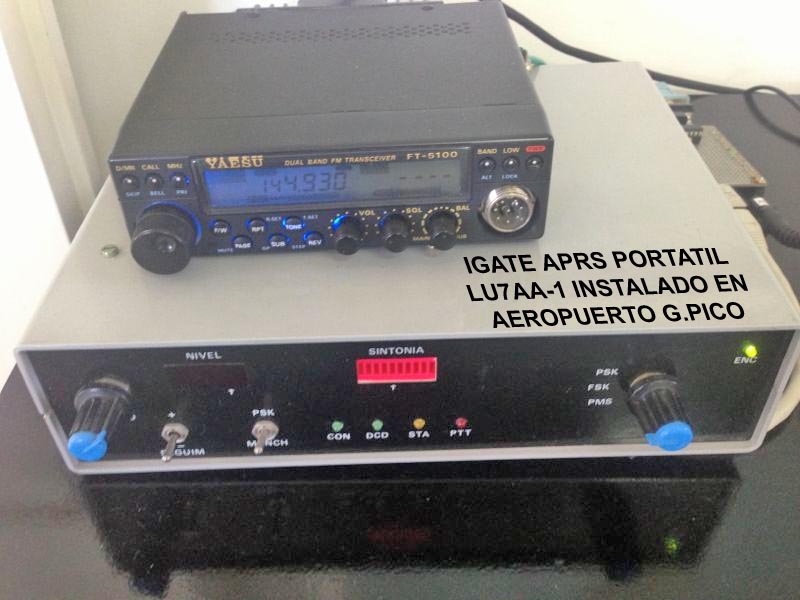

Igate APRS Portable

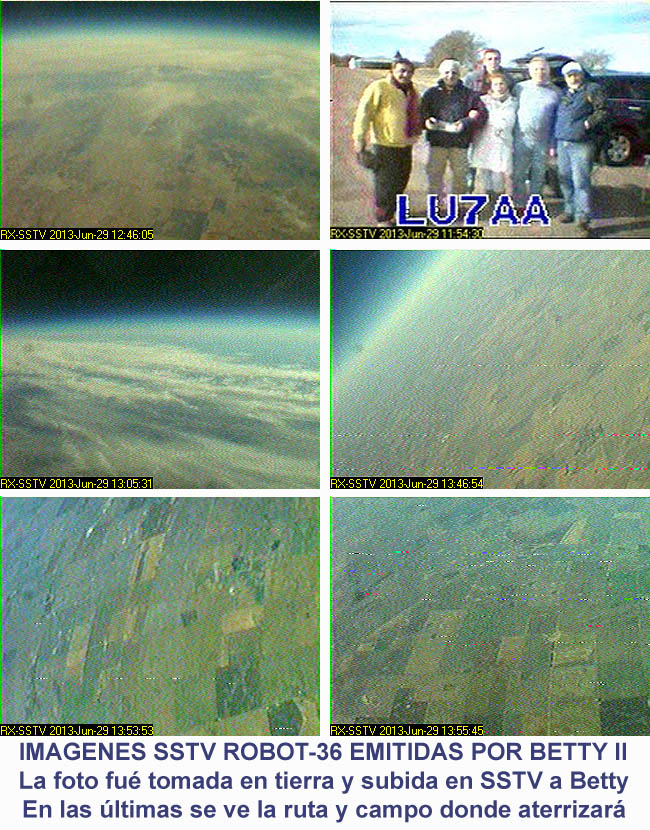

SSTV emitido por Betty II

Rescate BETTY II En Quenuma

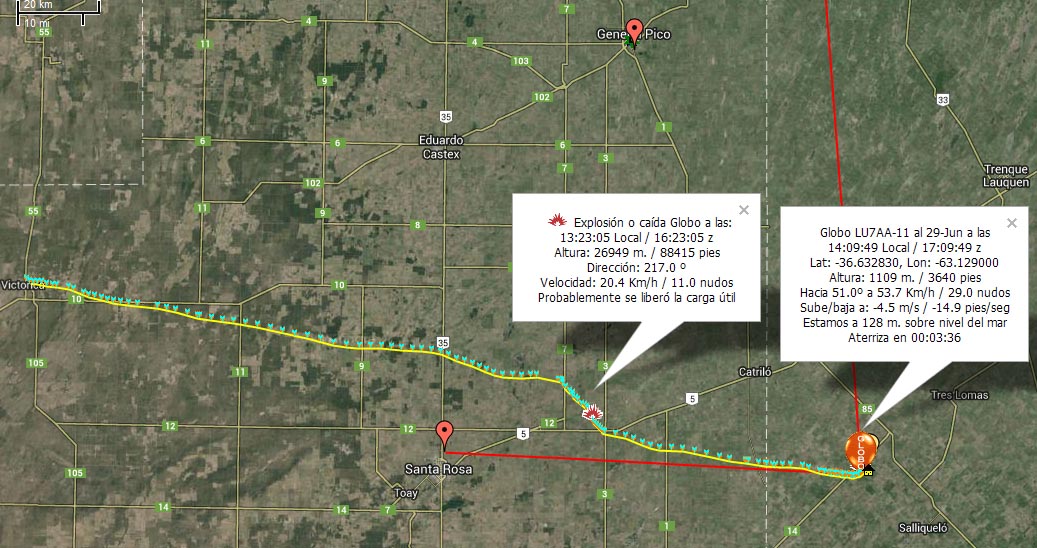

Trayectoria Betty II con aplicacion VOR

LU5AG Raul en la ANAC de Ezeiza
Siguen resultados de experiencia realizada con exito el 23 de marzo 2013

  SSTV   Graficos y comentarios     Publicación en medios

El sábado 23 marzo de 2012 se lanzó a las 10:50hs un repetidor UV + APRS + SSTV + CW + DTMF a bordo de un globo libre desde la ciudad de Castex, La Pampa. Experimento ya probado durante 2011 y 2012 desde Zárate, Cañuelas y G.Rodríguez a bordo de parapentes y planeadores y el 19 de mayo de 2012 desde Gral.Pico. Team en Gral. Pico

Lanzamiento del Globo el 23 Marzo 2013
Video Parapente   Lanzamiento del Globo  Video Ramos

Videos:  LW2EQS Lujan   Preparativos Pico   Lanzamiento Pico

      CX2TQ CX2TQ1 LU1DDL Merlo LU5FF LU6FPJ LU8YY + AMSAT

   Prensa:   Diario Textual  Info Pico  La Pampa  Anuncio  Región

                    La Reforma    Maraco Digital    La mañana de Bolivar

ESTACIONES QUE SE CONTACTARON DURANTE LA EXPERIENCIA:

22 de Marzo de 2013: 24 QSOs de difusión en 7025 KHz CW o 7095 KHz SSB:
CE7AZ, LT5X, LU1DIL, LU1DKJ, LU1DP, LU1EPO, LU1ESY/U, LU1JP, LU2EMQ, LU2VC, LU3DYK, LU3EFD, LU3UU, LU4UWZ, LU4XEG/U, LU5FHD, LU6DBB, LU6EVD, LU6JBM, LU6WN, LU7EIY, LU7MGR, LU8HHB, LU8UU, LU9HEA, LU9HGC, LU9HGQ, LU9HRP, LU9VS, LW5EIZ, PP5OLG, PY1RJ, PY3SM.

23 Marzo: 317 QSOs en 7025 KHz CW o 7095 KHz SSB, durante vuelo del Globo con:
CE4PXT, CE7AZ, CX1AZ, CX2FH, CX3ET, CX5CBA, LT5X, LU1ACO, LU1DEX, LU1DF/H, LU1DIL, LU1DKJ, LU1DKQ, LU1DP, LU1DX, LU1EPO, LU1ESY/U, LU1EZ/H, LU1FEV, LU1FME, LU1FNR, LU1FQ, LU1FSE, LU1FVE LU1HIG, LU1HLT, LU1HRA, LU1JIC, LU1JKM, LU1JKN, LU1JP, LU1LC, LU1MK, LU1MPZ, LU1QR, LU1UCG, LU1VKQ, LU1VM, LU1XS, LU1YEG, LU2BB, LU2BJD, LU2BLP, LU2DHT, LU2DPW, LU2DT, LU2EA, LU2ELT, LU2EM, LU2EMQ, LU2FHX, LU2FP, LU2HAM, LU2HLC, LU2HVC, LU2IP/M, LU2JF, LU2VC, LU3DIF, LU3DOC, LU3DYK, LU3EAQ, LU3EFD, LU3EMX, LU3ESY, LU3HL, LU3HR, LU3HTY, LU3PE, LU3PEX, LU3UU, LU4AAO, LU4ARU, LU4DAT, LU4DEZ, LU4EOU, LU4ETN/M, LU4FJA, LU4FM, LU4FTA, LU4HA, LU4HE, LU4HEH, LU4PA LU4UAB, LU4UAD, LU4UWZ, LU4WCE, LU4WMM, LU4XEG/U, LU4YC, LU4YS, LU4YS/V, LU5AHL, LU5AQU, LU5DJV LU5DUZ, LU5EG, LU5EI, LU5EK, LU5FEC, LU5FHD, LU5FMC, LU5HD, LU5HDD, LU5JB, LU5JCB, LU5QBK LU5YF, LU6DBB, LU6DC, LU6DVB, LU6EF, LU6EI, LU6EJJ, LU6EPE, LU6EVD, LU6FAF, LU6FLZ, LU6HAE LU6HTR, LU6HZ, LU6JBM, LU6QER, LU6UBN, LU6WN, LU7ART, LU7DFU, LU7DOT, LU7DSU, LU7EIY, LU7ETO LU7IPI, LU7JI, LU7JTW, LU7MGR, LU7MT, LU8APD, LU8DC, LU8DIB, LU8DO, LU8DPV, LU8ECB, LU8EKM LU8ELP, LU8EWZ, LU8EXJ, LU8FDZ, LU8HHB, LU8UU, LU9DB, LU9DOG, LU9DTC, LU9DW, LU9EHU, LU9ESP LU9EV, LU9FCM, LU9FCR, LU9FDG, LU9HEA, LU9HGC, LU9HGQ, LU9HH, LU9HRP, LU9VS, LW1BDN, LW1DBN LW1DNS, LW1EBV, LW1EDN, LW1ERC, LW1HDB, LW2DUD, LW2ECC, LW2EQS, LW3DC, LW3DKO, LW3DN, LW3ESU LW4EI, LW5DTI, LW5DW, LW5EIZ, LW6DML, LW6ENV, LW6HAR, LW7DAJ, LW7DEJ, LW7EIY, LW7EIY/H, LW8DNV LW8EXS, PP5OLG, PY1RJ, PY3SM, XQ4TM.
Muchas Gracias a los operadores de LU7AA/U: LU6UO, Héctor y LU5UEA, Juan José, por el excelente trabajo realizado y a todas las estaciones que se hicieron presente en esta banda.

LISTA DE ALGUNAS ESTACIONES ESCUCHADAS A TRAVES DEL REPETIDOR DEL GLOBO:
LU1CGB/U, LU1DJ, LU1ESY/U, LU1FSE, LU1FVE, LU1HGB, LU1UCG, LU1UGA, LU1YD, LU2AW, LU2BB, LU2DPW, LU2EAW, LU2FP, LU2UG, LU3DAB/U, LU3DIF, LU3DJ, LU3DYK, LU3DYT, LU3DYU, LU3HCD, LU3HH, LU3HL, LU4AGC/U, LU4AGT, LU4EOU, LU4EQS, LU4EUC, LU4FM, LU4FSE, LU4FTA, LU4HE, LU4HP, LU4UWZ, LU5DJE, LU5DLT, LU5DTF, LU5FMC, LU5HZL, LU5JB, LU5UFM, LU6DMM, LU6EEG/D, LU6EPE, LU6FLZ, LU6HCD, LU6HDE, LU6HTR, LU6UN, LU7ABF/U, LU7DOT, LU7DRD, LU7DW, LU7JTW, LU7MT, LU7UVV, LU8APD, LU8HJ, LU8YY/Q, LU9DO/U, LU9EV, LU9HXL, LU9UAZ, LU9UWD, LW2DWA, LW2EAV, LW2EE, LW2UWA, LW3DN, LW3DRH, LW6DML, LW7DRD, LW8EXS.

Muchas gracias a todas las estaciones que participaron.

La electrónica estuvo compuesta por una repetidora FM / UHF-VHF, con tlm en CW, emitiendo localización APRS y transmisión de SSTV .

Repe UV
Repe UHF a VHF + CPU, cámara SSTV , GPS con su antena

El globo alcanzó 34.000 mts de altura, con una duracion de mas de 3 horas y desplazándose a unos 150 Km hacia el este del sitio de lanzamiento, aterrizando en proximidad de la ruta 65 entre 9 de Julio y Bolivar.

Esto permitió contactos entre estaciones situadas en provincias de Buenos Aires, Santa Fé, Entre Ríos, Córdoba, Catamarca, Santiago del Estero, La Pampa, San Luis, Mendoza, San Juan, Rio Negro, Neuquén, el Uruguay y Chile. (Se lanzó desde el centro del país para facilitar mayor participación)

Pico Cubrimiento
Mapa estimado de cubrimiento - Click para agrandar

Se pudo recibir y ver su trayectoria en APRS cada minuto, emitiéndose velocidad, altura, temperatura externa e interna y tensión de baterías usando UI-View (Se puede bajar desde el sitio oficial UI-View en http://www.ui-view.org y/o ver/seguir desde internet conectando a http://aprs.fi/?call=lu7aa-11 o via Packet en las frecuencias especificadas.

Victorica trayectoria
Predicción trayectoria (Ui-View) Globo 29 junio 2013

LU5AG y Controladora ANAC en Ezeiza
LU5AG, Raul y Jefa ANAC en Ezeiza utilizando aplicación VORs

Para recibir la carga útil, estando a menos de 700 Km del lugar de lanzamiento, solo fué necesario un equipo receptor FM handy o base, en 145.950 para la repe y/o en 144.930 para APRS.

La repetidora que se habilitaba con subtono de 123 Hz, operó recibiendo voz FM en 435.950 Khz (-112dbm, 0.56 uV) y emitiendo con 2W lo recibido en simultáneo en 145.950 Khz.

Operaba durante 90 segundos como repetidora de voz activable con subtono de 123 Hz, avisando con un bip la finalización de ese tiempo, para dar paso a la emisión de APRS en las diferentes frecuencias. Cada 5 minutos se agregó a la transmisión tlm en CW (telegrafía con tonos de audio) con licencia LU7AA y altura en metros para volver luego a repetir el ciclo.


VER y Escuchar Repetidor operando desde Zarate en parapente


Paralelamente emitia APRS en Packet a 1200 bauds en 144.930, y también en 145.950. El símbolo en APRS (DTI) cambió de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paracaidas.

Audio completo de la experiencia, 2 horas 38 min (38 Mb)

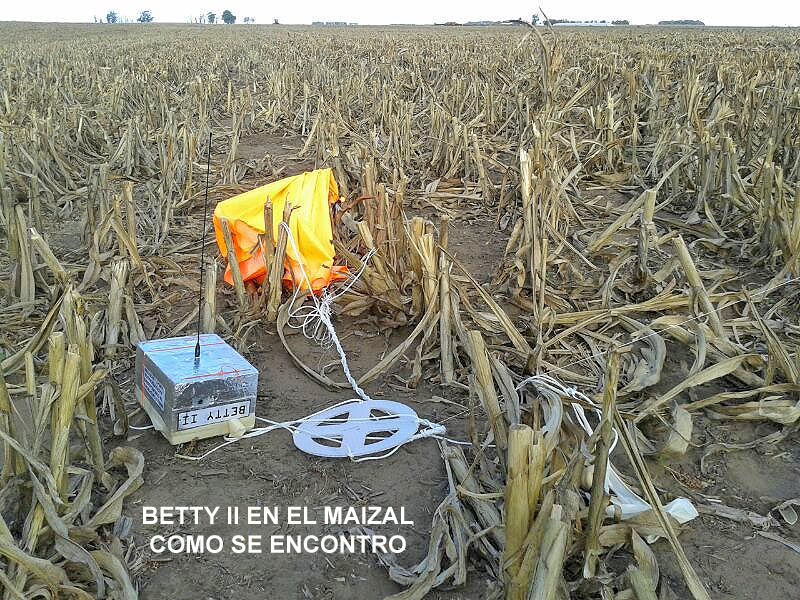

Betty II en el Maizal

LU1CGB, LU1ESY y LU1DCX felices con Betty II

LU6UO operando y recibiendo a Betty II

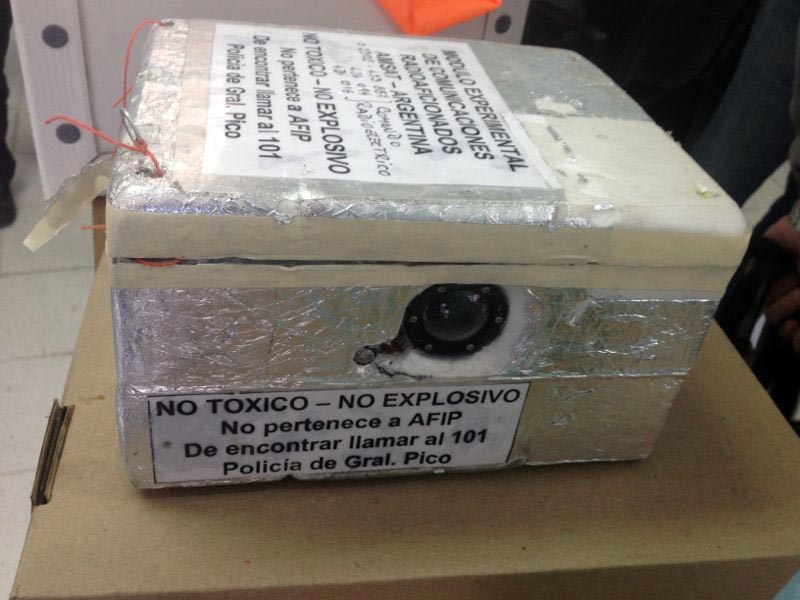

Betty II Recuperada intacta y operativa

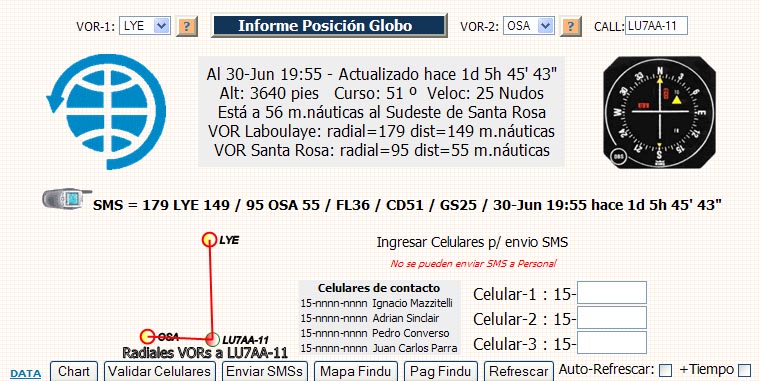

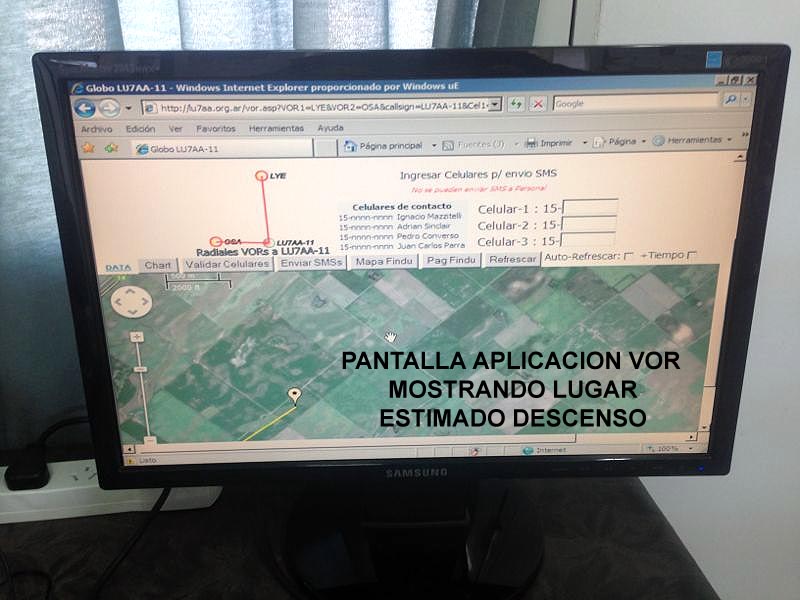

Pronostico Descenso con aplicacion VORs

Informacion FINEX para ANAC

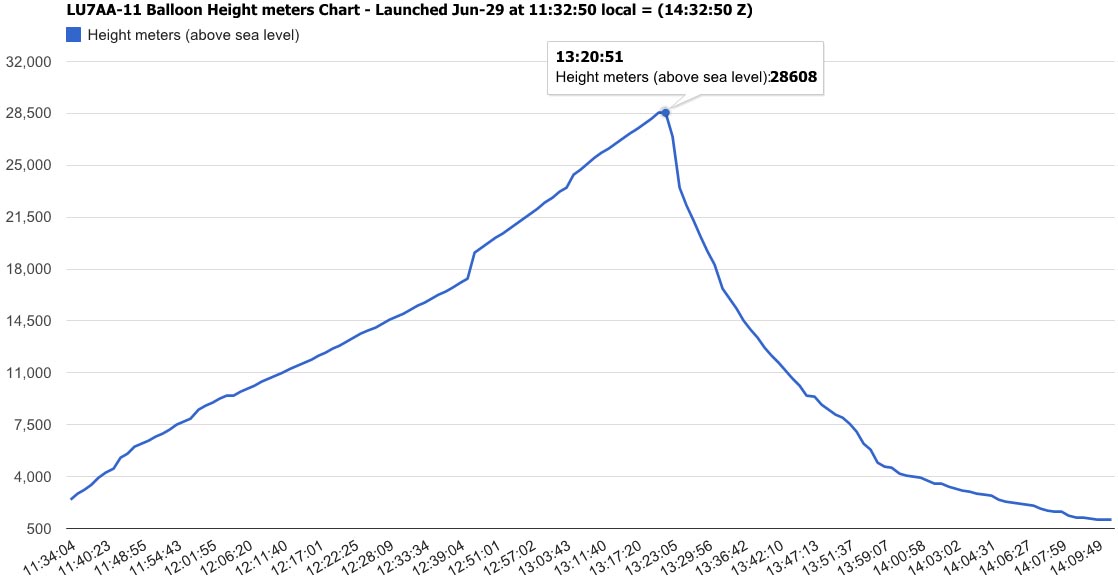

Grafico de Altura

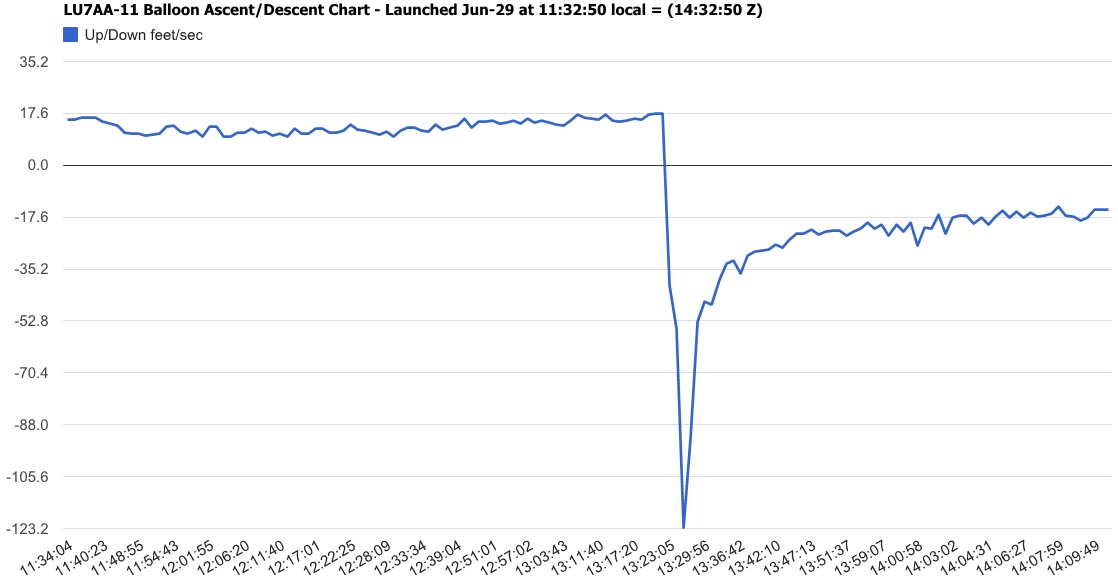

Grafica de ascenso/descenso

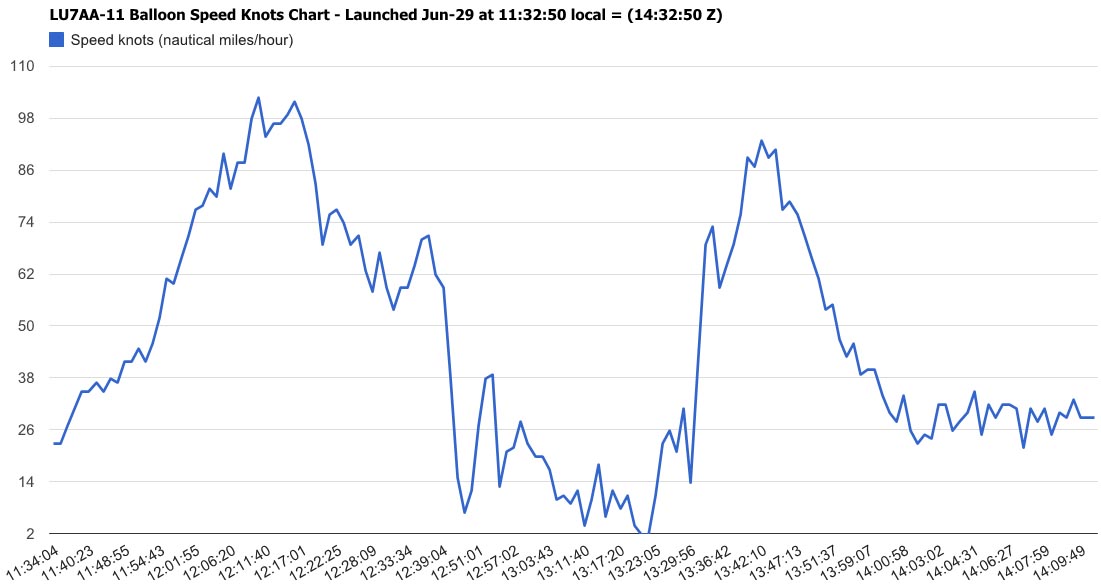

Grafica velocidad horizontal

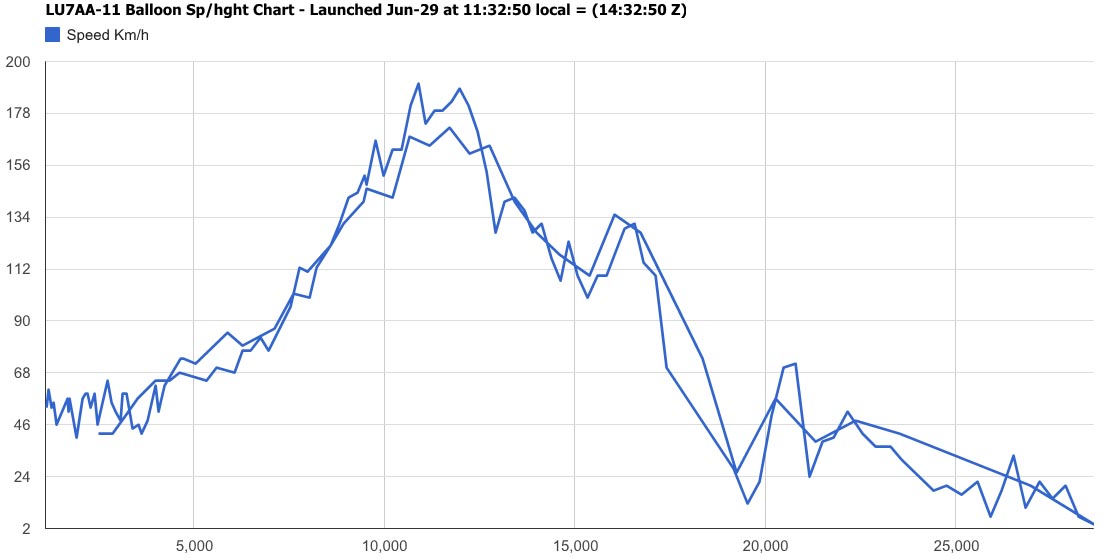

Grafica velocidad segun altura para ascenso/descenso

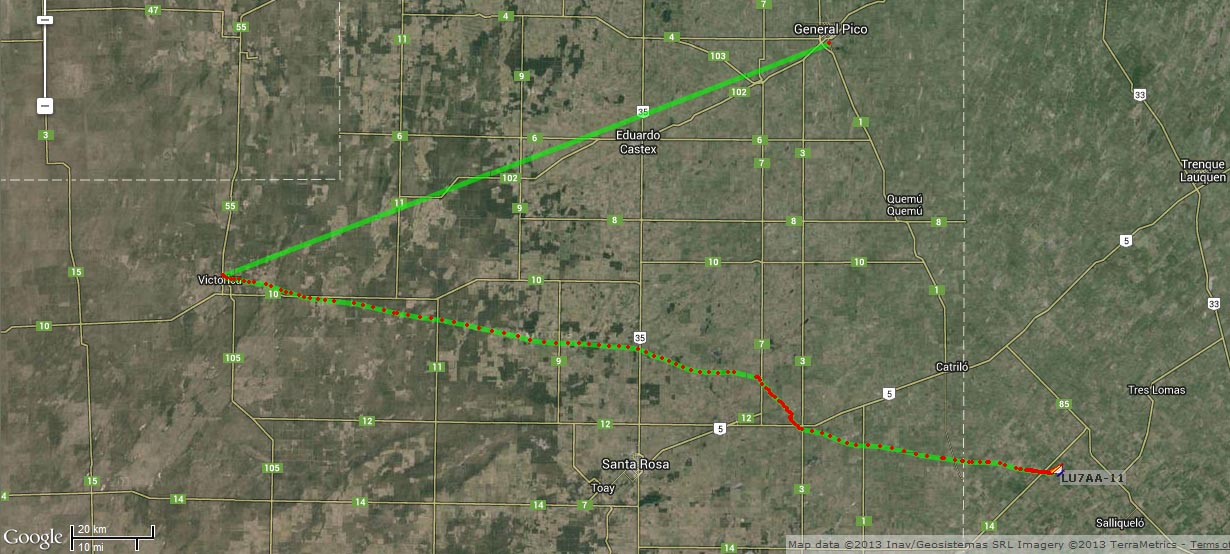

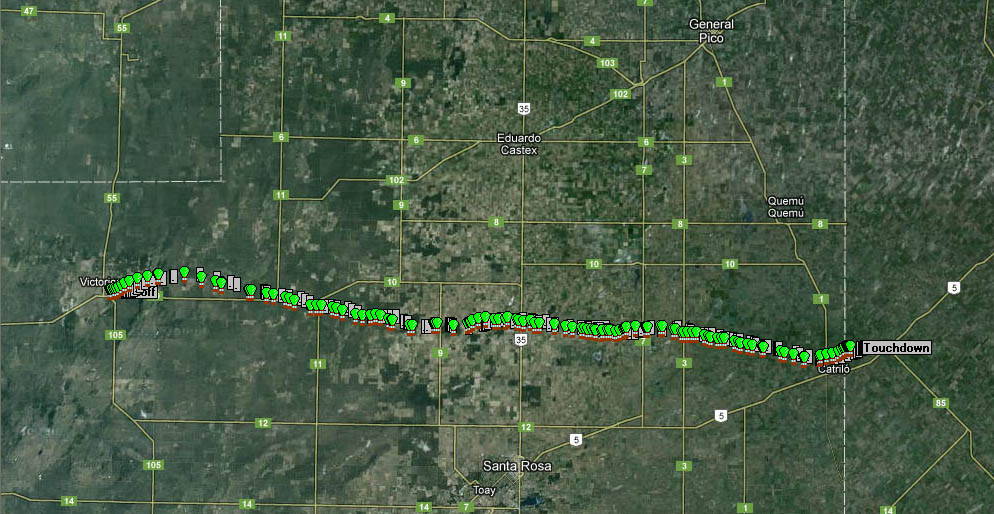

Seguimiento online desde aprs.fi

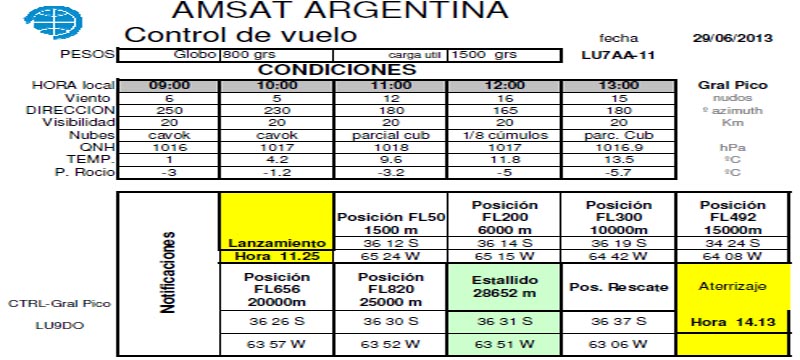

Resumen del Vuelo FINEX

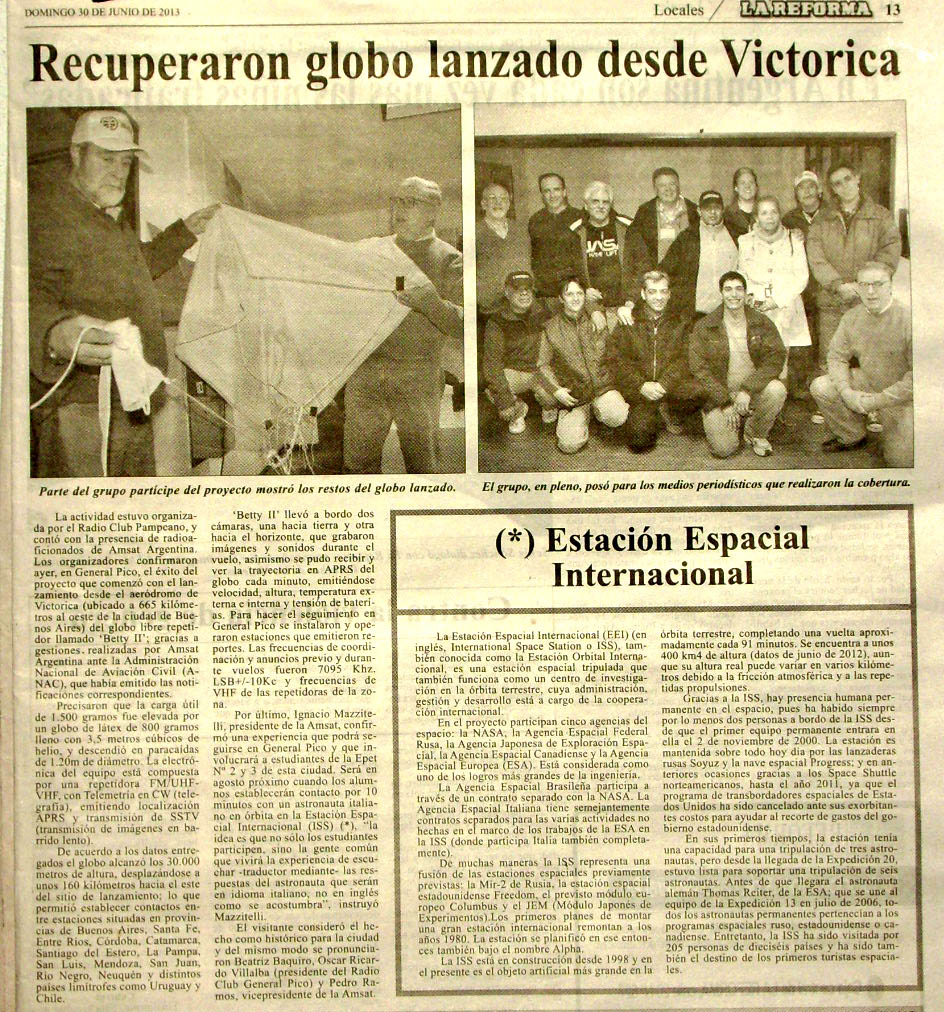

Diario Reforma de G.Pico 30/6/2013

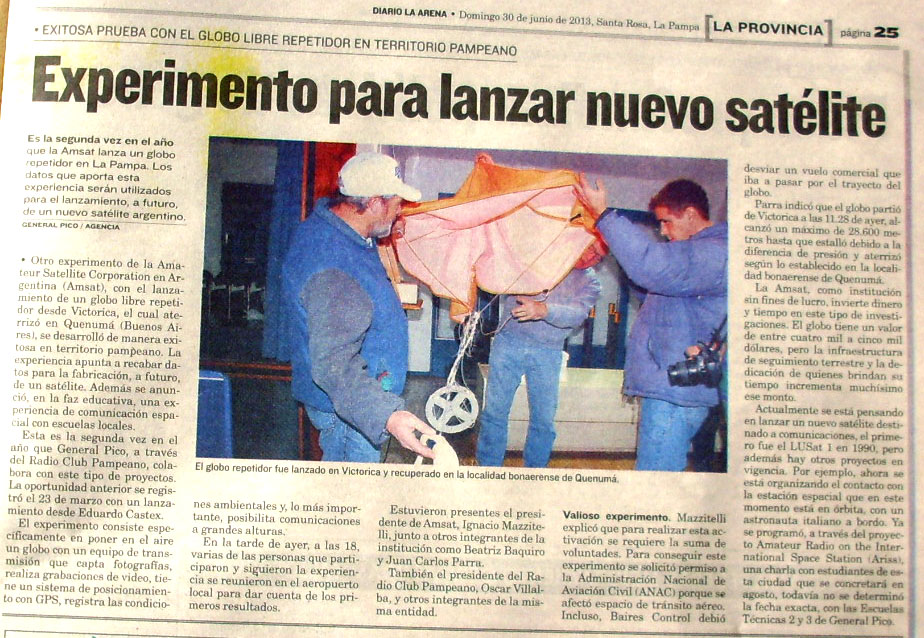

Diario La Arena de S.Rosa 30/6/2013

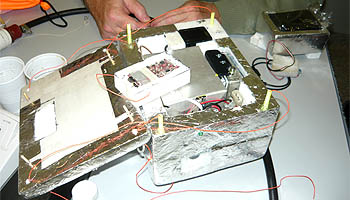

Carga util 'Betty II' en reunion de desarrollo del 18-Jun-2013
Carga util 'Betty II' en reunion de desarrollo del 18-Jun-2013

Primeros Comunicados desde el lugar de lanzamiento
Primeros comunicados desde el lugar de lanzamiento

Monitoreo en vivo en G.Pico x Julio, LU1DZL
Monitoreo vuelo c/2 pantallas en vivo en G.Pico x Julio, LU1DZL

Recupero y analisis de Carga util en G.Pico
Conferencia, recupero y análisis de Carga útil en G.Pico

Caja
Carga útil recuperada y presentada el 16/5 en Congreso AATE

La emisión SSTV fué en modo ROBOT-36 (36 segundos) en tiempo real, mostrando lo que veia el globo. Esta emisión se realizara periodicamente en 145.850 KHz. (Se recibie con programas MIXW, MMSTV y RX-SSTV (recomendado), bajar desde internet).

Imagenes SSTV
Imágenes SSTV recibidas el 3-Marzo-2012 desde el parapente

También llevará a bordo dos cámaras de TV (una hacia tierra y otra hacia el horizonte) que grabarán imágen y sonido durante el vuelo y podrán ser recuperadas con la carga útil.

Se dispone de un mapa georeferenciado para UI-View en http://www.amsat.org.ar/pico2.jpg http://www.amsat.org.ar/pico2.txt . Cargar en directorio Program Files/Peak Systems/UI-View32/MAPS y renombrar el .txt a .inf . Hay mas mapas dando click AQUI.

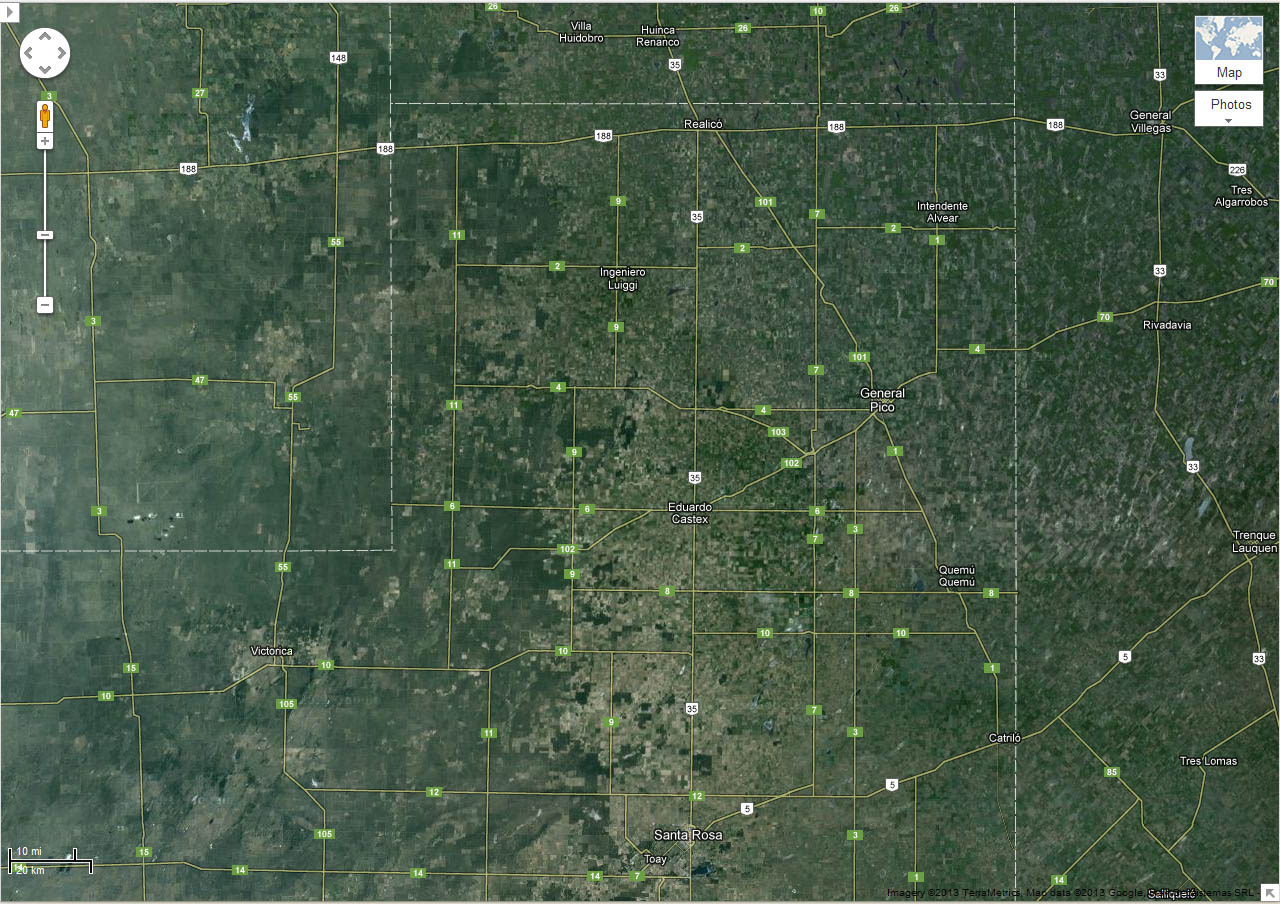

Mapa Georeferenciado para UIView
Mapa georeferenciado de Gral Pico para UIView

El experimento en 435.950 KHz además de voz, recibió y aceptó comandos a demanda vía secuencias DTMF, P.ej dando el comando B* (DTMF con el teclado del handy en UHF) retornaba S5 ... ..... en CW por VHF 145.950, reportando con que señal nos recibia, de retornar P10 S9+10. Hubo mas comandos que habilitaron emisión de tlm en CW o de baliza APRS o emisión de SSTV y comandos que permitian suelta remota de carga útil, cambios de modos, control de tiempos, energia, potencias, etc.

También emitió 150 mW en 40mts, 7021 KHz, CW a 15ppm con LU7AA, Nro de secuencia, temperaturas externa e interna y voltaje de batería.

Las frecuencias de coordinación y anuncios previos y durante vuelos fueron 7085 Khz LSB y en VHF la repetidora de la zona. (LU1UG, Radio Club Pampeano, 146.640 - 600)

Durante los vuelos permaneció activo en 144.930 y 430.930 el Igate APRS AMSAT-LU de altura LU7AA-10, operando desde el Centro Atómico Constituyentes y transfiriendo lo que reciba hacia Internet.

Por tratarse de un experimento orientado a un próximo satélite, se considerarán válidos los contactos realizados entre estaciones via esta repe UV para el recientemente anunciado Certificado Satelital permanente, gratuito y aplicable para ascensos de categoría que emiten AMSAT-LU y el RadioClub QRM Belgrano, ver http://www.lu4ao.org.ar, http://www.amsat.org.ar/certsat.html, http://www.amsat.org.ar/lu4aao

Certificado Satelital
Certificado Satelital gratuito valido p/ascenso categoría

Para estas experiencias los doce socios de Amsat-LU, integrantes del grupo de desarrollo del proyecto  LUSEX  , trabajan en conjunto a radioaficionados de los Radio Clubes de Gral.Pico y QRM Belgrano, APRS Group, Escuela Don Bosco de Ramos Mejía, Club de parapentistas de Zárate y de planeadores de Junín y Cañuelas. Ver http://www.amsat.org.ar/lu4aao/experimento_globo_y_parapente.htm .

Durante el vuelo del globo varios grupos de captura persiguieron intentando localizar y recuperar la carga útil. Atrapante aventura sujeta a desconocidas alternativas, como en el caso del globo Pampero 15 lanzado desde S.Miguel del Monte y aterrizó en el patio del penal de Magdalena. Ver:    http://www.lu5egy.com/Proyecto_pampero/vuelo_15/n_1esk.htm

Agradecemos reportes enviados y anticipadamente los próximos que se envien. Se organizaron en forma coordinada equipos de lanzamiento, control, seguimiento y recuperación, observandose muchas estaciones comunicando via el globo que capturaron imágenes, datos y comunicaron via la repetidora, enviar futuros informes, reportes y comentarios a parapente arroba amsat.org.ar .

La participación fué impresionante. Apreciamos haber leído esta información y agradecemos de ser posible su difusión.


73, LU7AA, Amsat-LU, apuntando al futuro haciendo divertido el presente.
