Además, como parte de la operación por la QSL 25º Aniversario del LUSAT organizada por Amsat Argentina, varios socios de este radio club participaron como estaciones colaboradoras e hicieron contactos en VHF, en el modo SSTV, formato PD180, tanto en FM como en SSB.
Este taller tuvo lugar el 7 de Febrero de 2015 y para hacer lo más completa posible la operación radial y evaluar los problemas técnicos, se armaron en una mesa dos estaciones completas, tanto para transmisión como recepción con la única diferencia que se utilizaron cargas fantasma. Otras dos estaciones estuvieron de reserva o monitoreo.
A diferencia del taller anterior, cuya página está vinculada abajo, en este hubo un cierto énfasis en el formato PD180 que es el utilizado por la ISS y también usado para la mencionada QSL Aniversario y los programas mayormente utilizados fueron MM-SSTV para la transmisión y RX-SSTV para la recepción, cuyos accesos están abajo.
Los invitamos a ver a continuación las fotos, videos, imágenes intercambiadas y detalles, además de la información de soporte para cada modo y programas utilizados.
Taller Práctico:
|

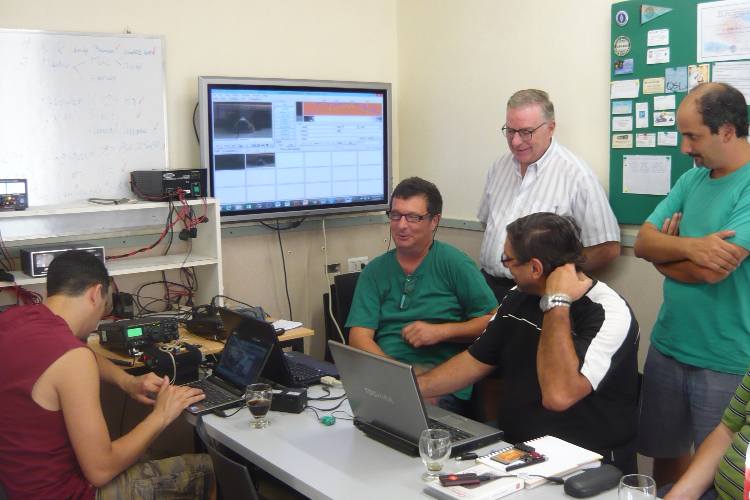

Mariano, LU9ACJ. Del otro lado de la mesa y de pie: Juan Carlos, LU4AGC y Diego, LU1AYT. Sentados: Alejandro, LU5ALE y Mario, LU4BMG. |
|

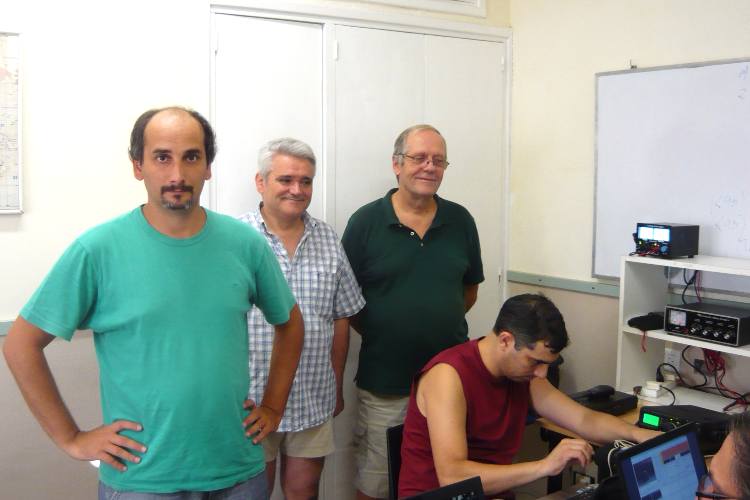

De pie: Roberto, LU7ART y Raul, LU5AG. Sentados: Guillermo, LW8DTO; Víctor, LU2CPJ; Diego, LU1AYT; Christian, LW4EI y Mariano, LU9ACJ. |
|
Juan Carlos, LU4AGC; Jorge, LU7EBO; Gustavo, LU9AKR; Beatriz, LU2BB y Roberto, LU7ART. |
|
Mariano, LU9ACJ; Alejandro, LU5ALE; Mario, LU4BMG; Jorge, LU7EBO y de pie, Juan Carlos, LU4AGC. |
|
Diego, LU1AYT; Raul, LU5AG; Ricardo, LU4ARU y Mariano, LU9ACJ. |
|

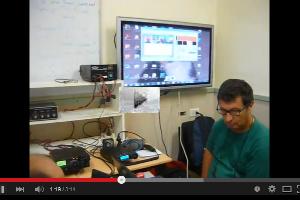

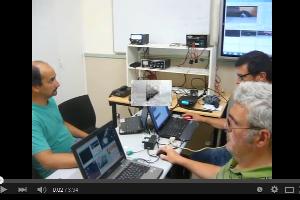

Video de este taller práctico parte 1 de 2: YouTube.com.
|
|
Video de este taller práctico parte 2 de 2: YouTube.com. Canal del Radio Club QRM Belgrano en YouTube.com, con otros videos.
|
Información de Soporte y Herramientas Utilizadas:
|

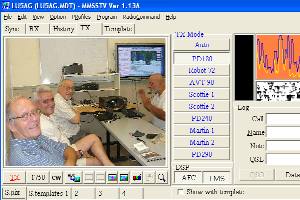

 MMSSTV.rar: Instalador y conjunto de patrones de prueba. Sugerencia: Extraer a carpetas en forma jerárquica. Manual del MMSSTV, de JE3HHT, traductor: JA7UDE. |
|

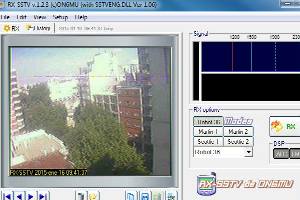

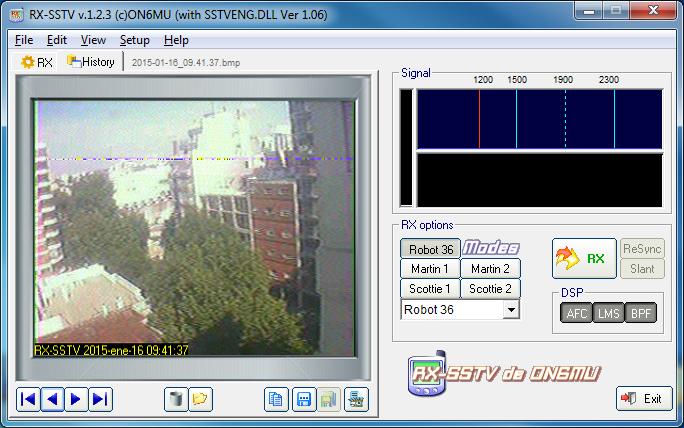

Setup_RXSSTV.rar. RX-SSTV (versión 1.2.3): Sencillo y eficiente programa de recepción de SSTV. Haciendo click sobre la imagen, tendrá una captura de pantalla de este programa que funciona en la mayoría de los formatos de SSTV. Setup_RXSSTV.rar. RX-SSTV (versión 1.4.2): Versión con opción de pantalla más grande para mejor soporte a los formatos PD180/290 y corto y claro manual.
|
|
 MixW2.20f.exe. MixW: Sencillo programa para varios modos digitales. En SSTV funciona en los modos Martin, Scottie y Robot, pero no los modos PD. No lo hemos usado en este Taller Práctico, pero sí en anteriores.
|
|
 Directorio en Amsat Argentina donde hay varios programas para digimodos ya probados, tanto ".apk" para Android como ".exe" para Windows.
|
|
 Image Communication on Short Waves. Manual gratis acerca de los modos SSTV, WEFAX y DSSTV, en el sitio web de Martin, OK2MNM. Consta de 13 capítulos para leer on line o bajar en PDF.
|
Imágenes intercambiadas durante el taller práctico en formato PD180: (En formato original 640 x 496 pixeles)

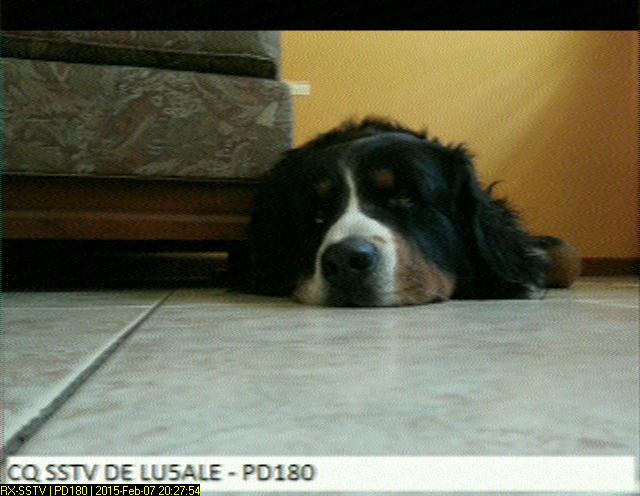

TX: LU5ALE, RX: LU4BMG

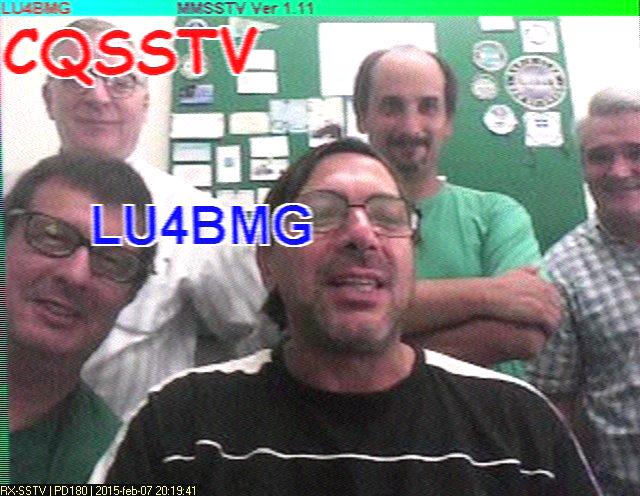

TX: LU4BMG, RX: LU5ALE
Imágenes intercambiadas durante la QSL Conmemorativa 25º Aniversario del LUSAT en formato PD180:
(En formato original de 640 x 496 pixeles)

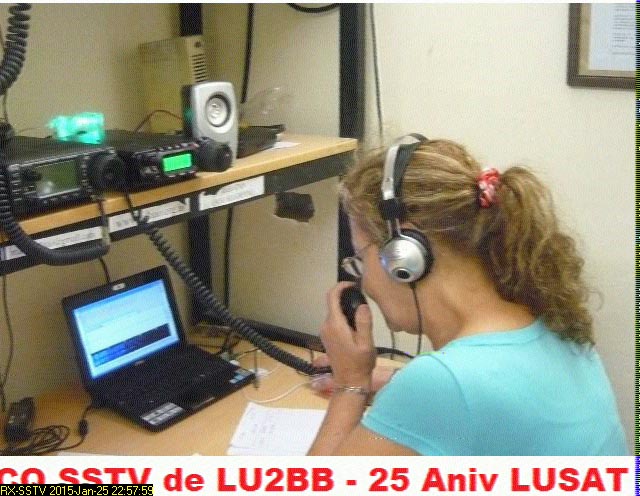

VHF/FM TX:LU2BB, RX:LU7ABF

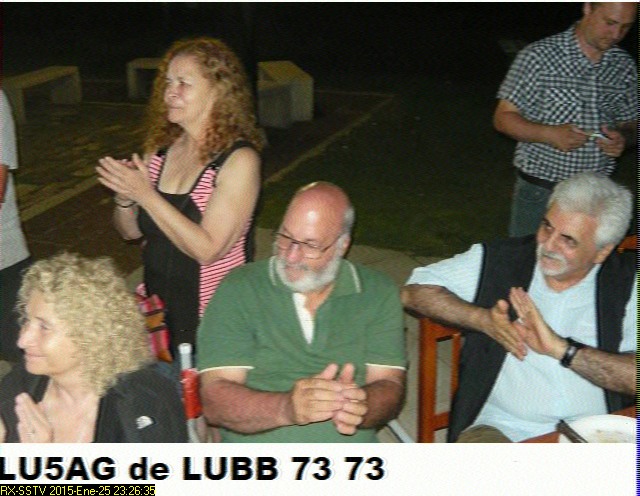

VHF/SSB TX:LU2BB, RX:LU5AG

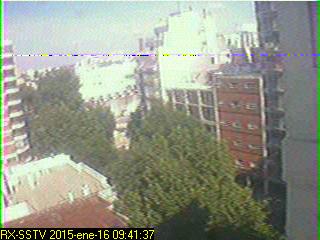

(en formato original 320 x 240 pixeles)
Algunas capturas de imágenes transmitidas por la ISS el 1. y 2 de Febrero de 2015 en SSTV/PD180
(en formato original 640 x 496 pixeles)
TX: RS0ISS, RX: LU5AG, VHF/FM.
TX: RS0ISS, RX: LU2UG, VHF/FM.
Otras imágenes recibidas desde la ISS en SSTV/PD180 e información relacionada.
 |
Directorio Upload/ISS en el sitio web de Amsat Argentina donde quienes reciben las imágenes de la ISS las suben a un repositorio. Repositorio en Amsat Argentina de imágenes transmitidas desde la ISS y recibidas en la región.
|
 |
 http://amsat-uk.org/2015/01/29/iss-sstv-this-weekend/, anuncio e información de soporte en Amsat UK. http://amsat-uk.org/2015/01/31/iss-sstv-operational, información, reportes e imágenes en Amsat UK.
|
|

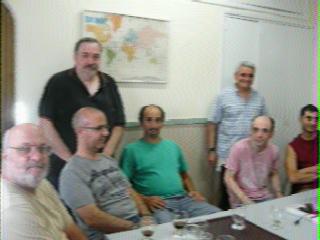

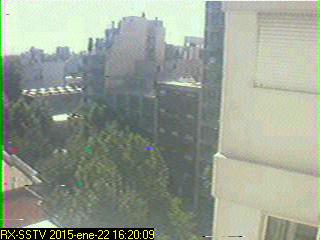

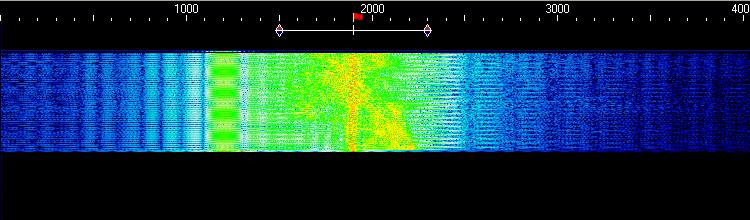

Archivos de audio y ejemplos de algunos formatos. Hacer click en la imagen a la izquierda para ver el espectro de audio.  Archivo de audio de R36. Se puede bajar o reproducir desde el servidor (39 seg, 16 bits, 11 KHz, mono, 842 KB) Imagen recibida en R36 (320 x 240 pixeles)
|
|

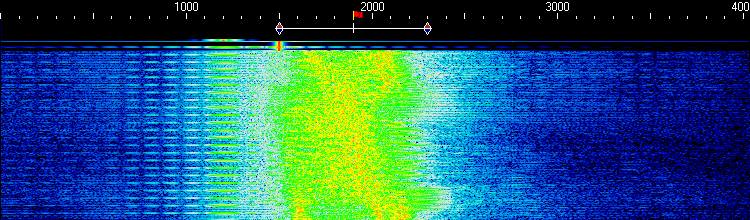

Hacer click en la imagen a la izquierda para ver el espectro de audio. Archivo de audio de Scottie 1 (S1). Se puede bajar o reproducir desde el servidor (114 seg, 16 bits, 11 KHz, mono, 2,5 MB) Imagen recibida en S1 (320 x 256 pixeles)
|
|

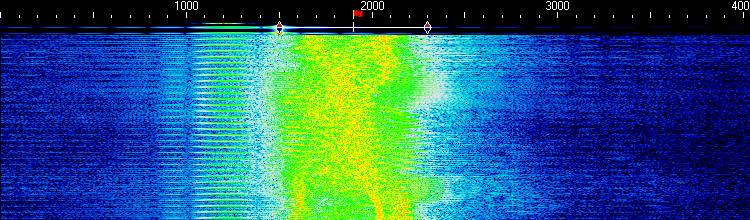

Hacer click en la imagen a la izquierda para ver el espectro de audio. Archivo de audio de Martin 1 (M1). Se puede bajar o reproducir desde el servidor (118 seg, 16 bits, 11 KHz, mono, 2,5 MB) Imagen recibida en M1 (320 x 256 pixeles)
|
|

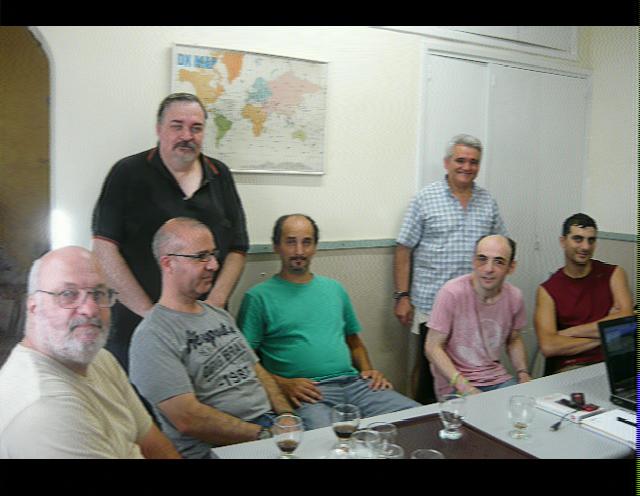

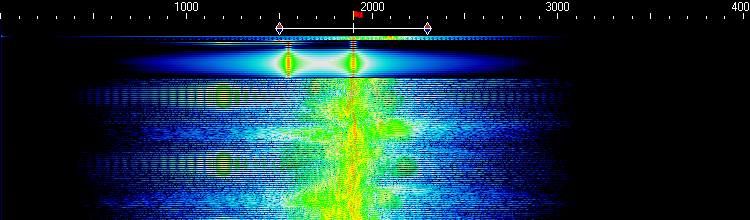

Hacer click en la imagen a la izquierda para ver el espectro de audio. Archivo de audio de PD180). Se puede bajar o reproducir desde el servidor (193 seg, 16 bits, 11 KHz, mono, 4,3 MB) Imagen recibida en PD180 (640 x 496 pixeles)
|
|

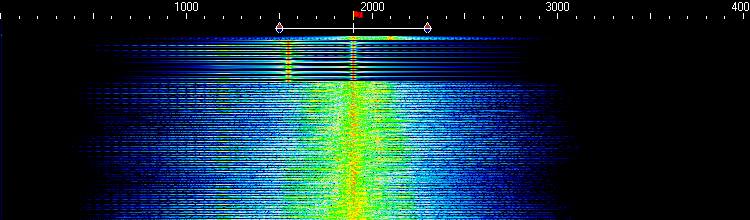

Hacer click en la imagen a la izquierda para ver el espectro de audio. Archivo de audio de PD290. Se puede bajar o reproducir desde el servidor (293 seg, 16 bits, 11 KHz, mono, 6,3 MB) Imagen recibida en PD290 (800 x 616 pixeles)
|
|

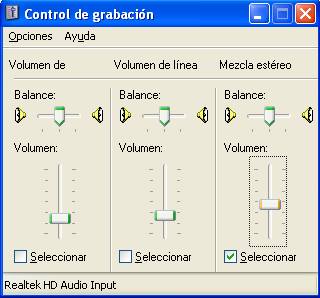

Para obtener lo mostrado se transmitió la misma imagen en distintos formatos, recibiéndolas en la misma PC con MixW como software de grabación, usando la opción "mezcla estereo" en la parte de grabación de la placa de sonido, como se muestra en la imagen a la izquierda, click para agrandar, y RX-SSTV como software de captura de imágenes en SSTV. Se puede usar este mismo arreglo para reproducir el audio localmente desde la PC o directamente desde internet y capturando las imágenes con RX-SSTV. |
|

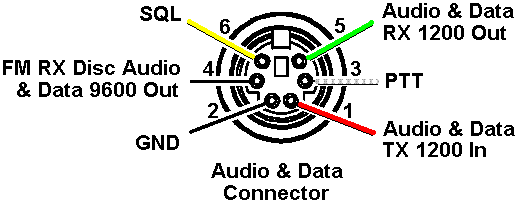

Pinout del conector de audio Mini-DIN-6 presente en la parte posterior de los transceptores y a donde se conecta la interface Radio-PC para operar en digimodos y también para usar el AutoCQ en fonía. |
 |

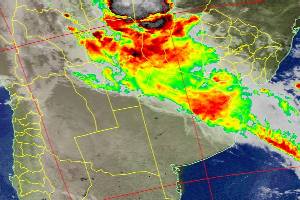

Imágenes de satélites meteorológicos en el sitio web de Amsat Argentina. Se trata de otra clase de imágenes transmitidas automáticamente por satélites, que se reciben, procesan y suben automáticamente al sitio web de Amsat Argentina con sus detalles técnicos, que invitamos a ver haciendo click sobre la imagen a la izquierda o en el vínculo a continuación: http://amsat.org.ar/wx/index.html.
|
Otras actividades ese mismo día
 |
Entrega de Certificados del Radio Club QRM Belgrano a Roberto, LU7ARI. En la foto están: Juan Carlos, LU4AGC; Beatriz, LU2BB y Roberto, LU7ARI. Lo invitamos a ver más detalles y los certificados en: Certificados.
|
 |
Prueba de uso del digimodo DominoEX-11 para la baliza de LU7AA Amsat Argentina que estuvo en funcionamiento el Domingo 8 de Febrero de 2015, con los programas DominoEX y FL-Digi. parapente(arroba)amsat.org.ar: EMail al cual se agradecerán reportajes y capturas de audio, video, pantallas gráficas y texto.
DominoEX.rar, Archivo con el ejecutable, pantallas gráficas y texto, archivos de audio y soporte. Detalles: Actividades Pasadas 2015 para el 8 de Febrero de 2015.
|
