Experimentos Globo y Parapente LU7AA Amsat Argentina


12 de Mayo de 2012:
Pruebas del Experimento en el Radio Club QRM Belgrano

Actualización: Septiembre de 2014

RESUMEN DE ESTA ACTIVIDAD:

Teniendo en cuenta la autorización de la ANAC para el lanzamiento del Globo el 19 de Mayo de 2012, Amsat decidió cambiar el vuelo en parapente originalmente previsto para el 12 de Mayo de 2012, por una serie de verificaciones del equipo desarrollado y su sistema irradiante, a realizar en el Radio Club QRM Belgrano.

Se trata de verificar el funcionamiento del repetidor de UV + APRS + SSTV + CW + DTMF desarrollado por Amsat Argentina en un entorno con posibilidad de mediciones.

Las pruebas, mediciones y comparaciones comenzaron alredor de las 16 hs y se extendieron hasta después de las 19 hs.


DESCRIPCIÓN BÁSICA:

En operación conjunta LU7AA Amsat-LU y LU4AAO Radio Club QRM Belgrano sometieron este experimento a pruebas de funcionamiento de hardware, software, emisión y recepción.

Esta actividad tuvo como objetivo validar y optimizar la carga que volará hastá 30.000 mts en globo libre el sábado 19 de mayo de 2012 desde Gral Pico, La Pampa, lanzamiento autorizado por la ANAC (Administración Nacional de Aviación Civil) con los NOTAM (Notices to Airmen) correspondientes, operación al cual se suma el apoyo de LU1UG Radio Club Pampeano de Gral. Pico y muchos otros colegas que participarán del seguimiento y posible recuperación de la carga útil.

La repetidora operó recibiendo FM-voz en 435.950 KHz con subtono de 123 Hz, transmitiendo en simultaneo en 145.950 KHz.

La estructura de polyfan de 970 gramos y el Hard/Soft validada es parte del LUSEX, satélite en desarrollo por Amsat-LU.

La carga útil consiste de varios módulos de RF para TX y RX , una placa con un microcontrolador PIC que tiene un firmware desarrollado por Sergio LU8EKM + GPS + 2 cámaras de televisión HD para registro + 1 cámara de SSTV para emisión en vivo.

La potencia de emisión es de 2 Watts en 145.950 KHz en todos los modos, con fonía en FM, SSTV Robot-36 y APRS como LU7AA-11 visble por Packet+APRS y también desde:
http://aprs.fi?call=lu7aa-11.

También se incluye telemetría + ID en CW, y se reciben comandos DTMF como B* que retorna señal recibida en UHF.

Unos 20 colegas presenciaron las pruebas y participaron en las diversas fases de las mismas.

El experimento estuvo operativo con todas sus funciones previstas para el vuelo libre del globo el 19 de Mayo de 2012 desde Gral. Pico, La Pampa, cuya información está en:
Experimento Globo del 19 de Mayo de 2012, y
http://www.amsat.org.ar/globo19.htm.

Son bienvenidos -y ya hay para compartir- reportes, logs, grabaciones de audio, video, y capturas de pantallas en la dirección:
parapente (arroba) amsat.org.ar

Agradecemos de ser posible difusión de esta información.

73, LU7AA Amsat-LU
73, LU4AAO Radio Club QRM Belgrano



REUNIONES PREVIAS Y DE COORDINACIÓN DEL GRUPO DE TRABAJO:

Cena del 3 de Abril de 2012


Foto izquierda: Roverto, LU5DIL; Juan Carlos, LU9DO; Francisco, LU5AQV; Pedro, LU3AIV: Ignacio, LU1ESY: Pedro, LU7ABF y Gustavo, LW2DTZ.
Foto derecha: , , Juan Carlos, LU9DO; Francisco, LU5AQV; Ignacio, LU1ESY: Pedro, LU7ABF y Gustavo, LW2DTZ.


Foto izquierda: , , Juan Carlos, LU9DO; Francisco, LU5AQV; Pedro, LU3AIV: Ignacio, LU1ESY: Pedro, LU7ABF y Gustavo, LW2DTZ.
Foto derecha: Roverto, LU5DIL; Juan Carlos, LU9DO; Francisco, LU5AQV; Pedro, LU3AIV; Ignacio, LU1ESY y Gustavo, LW2DTZ.


Reunión Técnica del 19 de Abril de 2012

En la misma se analizaron los resultados de la reunión con la ANAC, las rutas y el tráfico aéreo, a partir de lo cual para cumplir con todas las reglas y acuerdos previos, se decidió el punto del próximo lanzamiento con el correspondiente intercambio de notas. Aquí están Adrián, LU1CGB; Pedro, LU7ABF; e Ignacio, LU1ESY.

Otro momento del análisis de rutas. Juan Carlos, LU9DO; Juan Carlos, LU4AGC, Roberto; y Adrián, LU1CGB.

También se analizaron algunas mejoras en los blindajes tanto térmicos como de RF para el próximo vuelo. Juan Carlos, LU9DO, Raul, LU5AG; Juan Carlos, LU4AGC y Roberto.

Roberto; Adrián, LU1CGB; y Pedro, LU7ABF.

Ignacio, LU1ESY; Alberto, LU1DCX; y Juan Carlos, LU9DO.


Handy dualbander Baofeng UV-3R+ entregado como premio a quien tuvo el mejor desempeño en QSOs mediante el repetidor en el experimento globo del 19 de Mayo de 2012.


Foto izquierda: Adrián, LU1CGB; Pedro, LU7ABF e Ignacio, LU1ESY.
Foto derecha: Pedro, LU7ABF e Ignacio, LU1ESY.


Foto izquierda: Raul, LU5AG; Juan Carlos, LU4AGC; Roberto y Adrián, LU1CGB.
Foto derecha: Ignacio, LU1ESY; Alberto, LU1DCX y Juan Carlos, LU9DO.


Cena del 8 de Mayo de 2012


. Edgardo, LU1AR; Francisco, LU5AQV; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Roberto, LU4AAO/Op.950; ; Ignacio, LU1ESY y Julio, LU1DZL.


Foto izquierda: Juan Carlos, LU9DO, Juan Carlos, LU4AGC; Ignacio, LU1ESY; ; y Roberto. Foto derecha: Edgardo, LU1AR; Francisco, LU5AQV; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Roberto, LU4AAO/Op.950; ; Ignacio, LU1ESY; Pedro, LU7ABF y Julio, LU1DZL.




FRECUENCIAS:

Frecuencias de Operación:
Rpt Bajada : 145.950 KHz FM
Rpt Subida : 435.950 KHz FM con subtono de 123 Hz.
Beacon APRS: 144.930 KHz FM y 145.950 KHz FM (APRS, Packet 1200, AFSK, Bell 202, cada minuto)
Beacon   CW: 145.950 KHz FM/CW
Fotos  SSTV: 145.950 KHz FM (SSTV formato Robot 36)
Por internet la trama de APRS es visible desde http://aprs.fi?call=lu7aa-11

Frecuencias de Coordinación:
Local   VHF: 146.880 KHz FM  (-600 KHz o simplex)
Coord.   HF:   7.090 KHz LSB (+/-10 KHz) Frecuencia de coordinación y enlace.



Mapas para UI-View32 y visualización en Internet:

Haga click sobre la imagen para bajar el mapa georeferenciado (1863 x 862 pixeles, 290 KB), para usar con el UI-View32. También baje el archivo QRM_Belgrano.inf. Para poner el mapa activo en UI-View copie los archivos QRM_Belgrano.jpg y QRM_Belgrano.inf en el directorio \Program Files\Peak Systems\UI-View32\MAPS, refrescar mapas y cargar el mapa "QRM_Belgrano". Sobre este mapa se puede ver en vivo la posición de este experimento y de cualquier estación de APRS que esté en el lugar.




12 de MAYO de 2012: DÍA DE LAS PRUEBAS:

AUDIO DE LA EXPERIENCIA:

Puede escuchar la grabación a continuación mientras ve las fotos y otros detalles de esta operación.

Audio de las pruebas tomado en el mismo sitio y momento de las pruebas:
http://www.amsat.org.ar/lu4aao/12051833.wma , 93 minutos, 40 MB.
La hora se puede recuperar a partir de la decodificación de las tramas de telemetría.



DETALLES Y FOTOS:
Teniendo en cuenta dudas que habían surgido respecto de la eficiencia del sistema antena y contraantena (o plano de tierra) del experimento de comunicaciones, se ajustaron otras dos antenas tipo cuarto de onda para tener como referencia en las mediciones comparativas. Guillermo, LW8DTO; Raul, LU5AG y Hugo, Op.946, hacen en conexionado y medición.
Ese día hubo algunas activaciones y varios socios aprovecharon la circunstancia para hacer los contactos. Aquí está Guillermo, LW8DTO, haciendo el contacto con la activación de la Laguna Navarro DSH-007/D en la banda de 40 metros. Más detalles:
Actividades Pasadas 2012.
Hugo, Op.946; Guilermo, LW8DTO y Beatriz, entonces LU1BDB y actualmente LU2BB, preparan otra antena para la medición comparativa.
Para minimizar los errores por reflexiones de señal en paredes u objetos cercanos, recurrimos a nuestro "espacio libre": la calle.

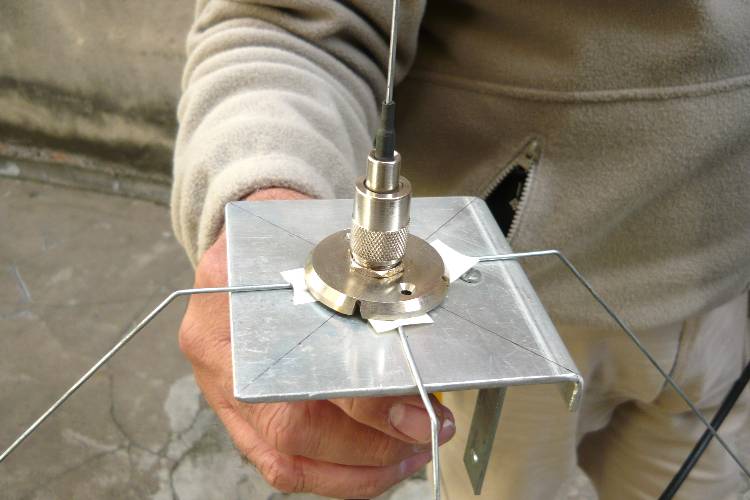

Guillermo, LW8DTO, muestra el detalle de la antena cuarto de onda para UHF.
Mientras se completaba el arreglo para las mediciones, también se armaban estaciones para operar con el experimento en sus diversos modos. Aquí están: sentado Juan Carlos, LU9DO, frente a la estación de Packet/APRS con UIView-32. De pie: Raul, LU5AG; Jorge, LU7EBO; Ely, Op.945; Roberto, Op.950 y Carlos, Op.949.

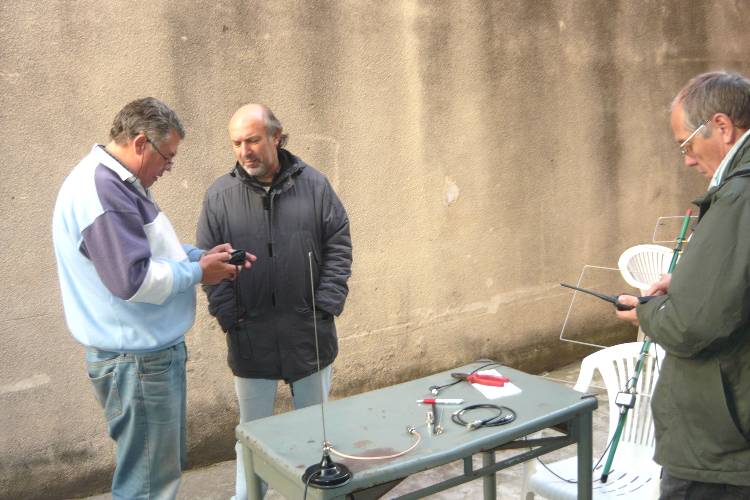

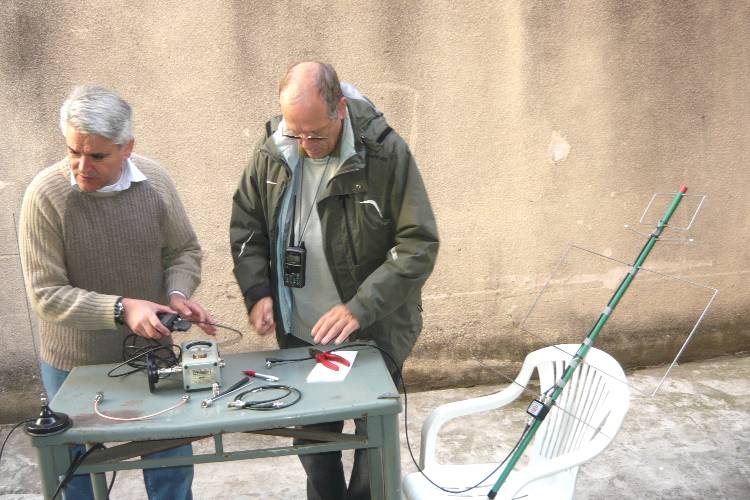

Raul, LU5AG y Ricardo, LU4ARU, verifican la ROE de un antenas vertical con base magnética y una "Ioio" para VHF y UHF.

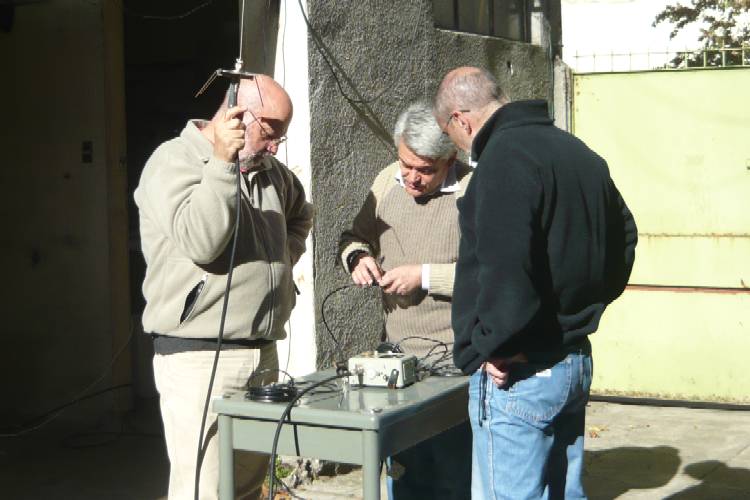

Juan Carlos, LU9DO; Néstor, LU8AJ y Ricardo, LU4ARU, en los preparativos.
Ricardo, LU4ARU; Néstor, LU8AJ; y Fernando, LU2ACN.
Néstor, LU8AJ; Fernando, LU2ACN; Pedro, LU7ABF; Juan Carlos, LU9DO; Beatriz, entonces LU1BDB y actualmente LU2BB y Raul, LU5AG.

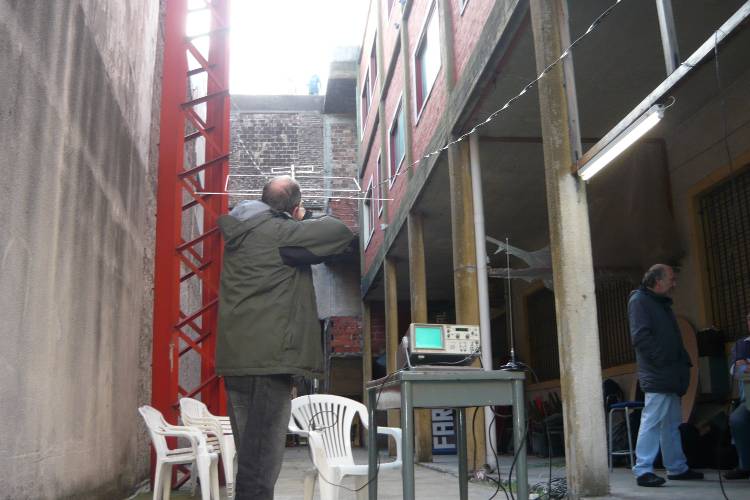

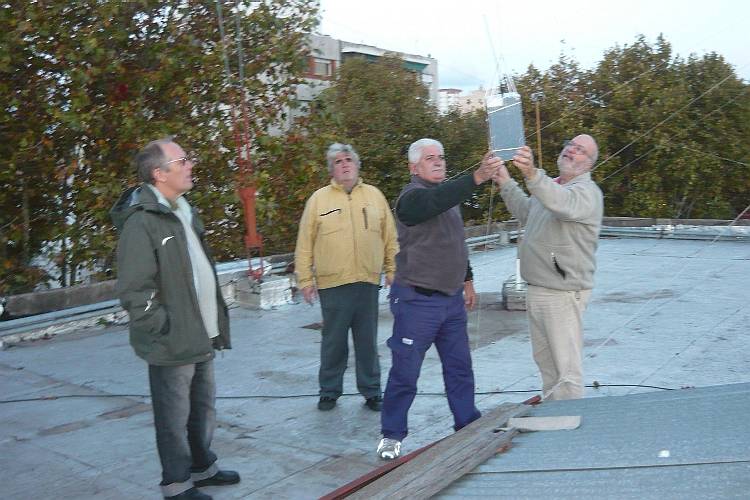

Comienzan las mediciones. Arriba Guillermo, LW8DTO, trasmite con una de las antenas de cuarto de onda y abajo Ricardo recibe con una antena "Ioio". Como receptor se usó un analizador de espectro.

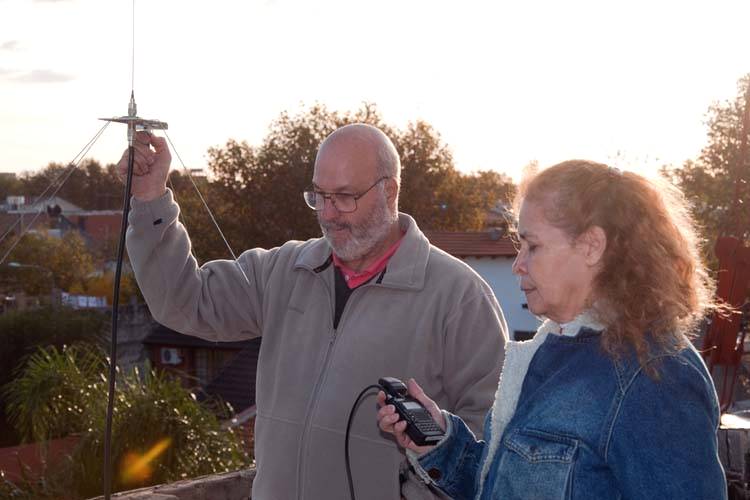

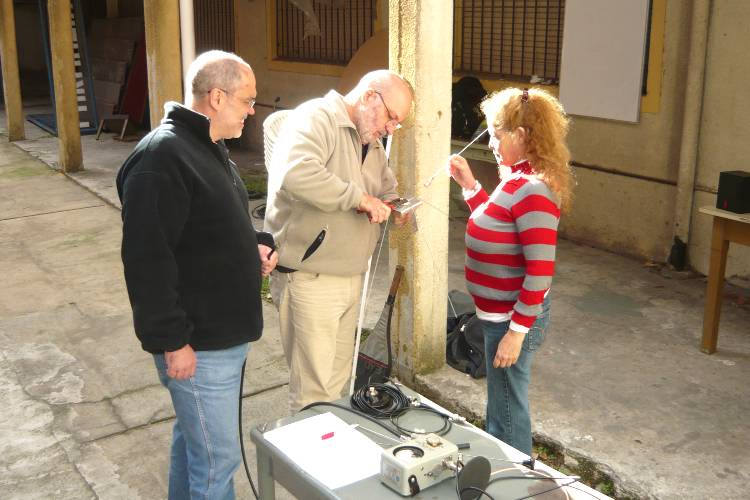

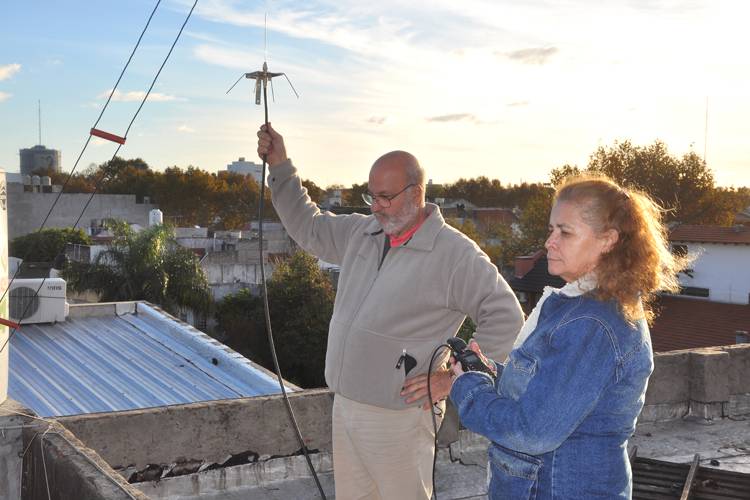

Guillermo, LW8DTO y Beatriz, entonces LU1BDB y actualmente LU2BB, probando la antena de VHF.
Abajo se reciben las señales que luego serán comparadas con las del repetidor. Joe. LU3AJL; Francisco, LU5AQV; Raul, LU5AG; Hugo, Op.946; Ricardo, LU4ARU, con la antena "Ioio" y Fernando, LU2ACN.
Guillermo, LW8DTO y Beatriz, entonces LU1BDB y actualmente LU2BB, probando la antena de UHF.
Raul, LU5AG, Guillermo, LW8DTO; Néstor, LU8AJ y Ricardo, LU4ARU. Más atrás está Francisco, LU5AQV.

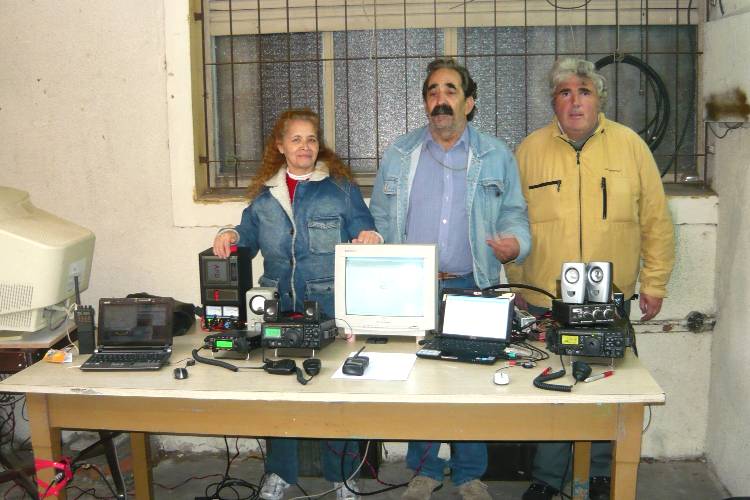

Una vez medidas las antenas, Beatriz, entonces LU1BDB y actualmente LU2BB; Raul, LU5AG y Ricardo, LU4ARU, preparan la operación vía repetidor del experimento.

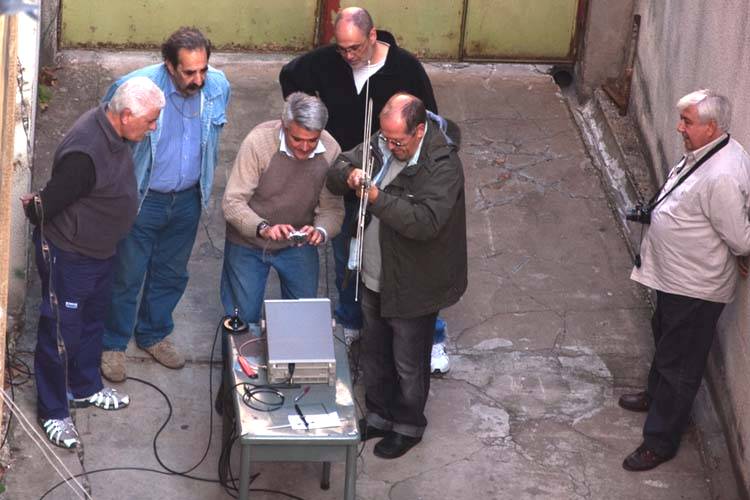

Momento de medir las señales del repetidor y compararlas con las de las antenas. Joe, LU3AJL; Guillermo, LW8DTO; Eddy, LU/5N7ET; Jorge, LU7EBO y Hugo, Op.946. Las mediciones comparativas dieron buenos resultados.
Después se bajó la carga util lo cual permitió ser observada y fotografiada. En torno a la misma están William, Op.951; Fernando, LU2ACN, Federico, LU1BET; Lara, entonces Op.988 y actualmente LW4DIY; Marcelo, LU1AET y Francisco, LU5AQV.

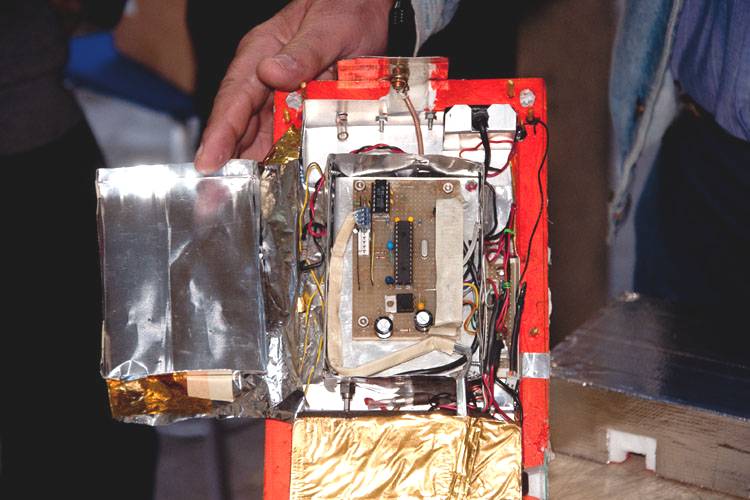

Vista de la caja de polyfan y parte de la electrónica.
Jorge, LU7EBO; Francisco, LU5AQV y Alberto, LU1DCX, quien cierra la caja para volverla a subir y hacer pruebas de comunicaciones.


Ignacio, LU1ESY, haciendo las primeras pruebas; Raul, LU5AG y Guillermo, LW8DTO, probando la antena de referencia;
Ricardo, LU4ARU, probando la antena "Ioio" contra la antena de referencia.

Ricardo, LU4ARU; Jorge, LU7EBO; Joe, LU3AJL y Guillermo, LW8DTO en la subida del experimento.

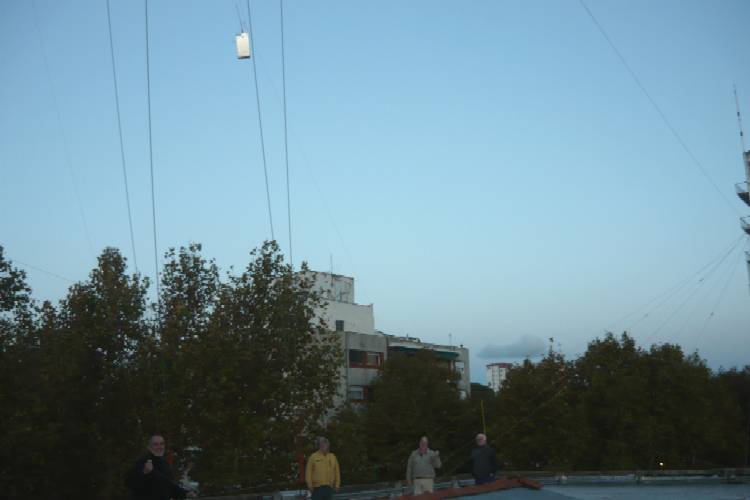

Caja con el experimento en el aire y transmitiendo.
Empiezan a llegar imágenes de SSTV.

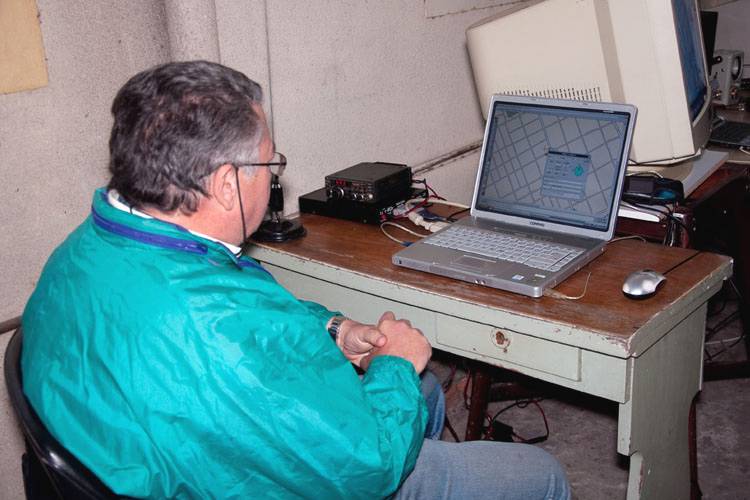

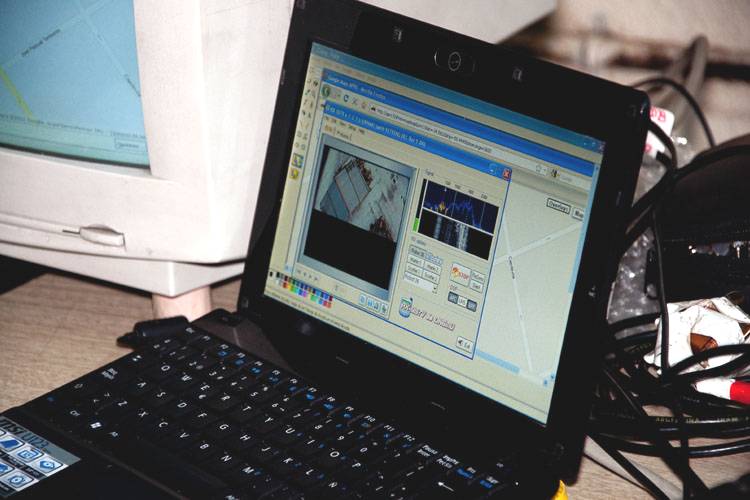

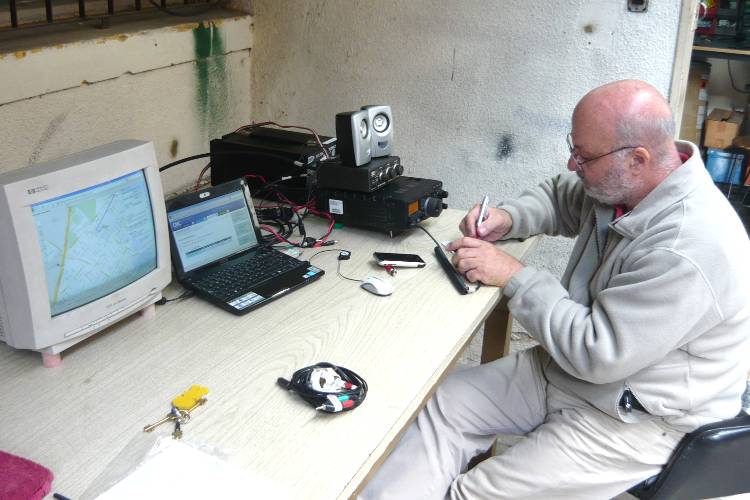

Juan Carlos, LU9DO, recibe y procesa gráficos de posición y telemetría por APRS con UI-View32.

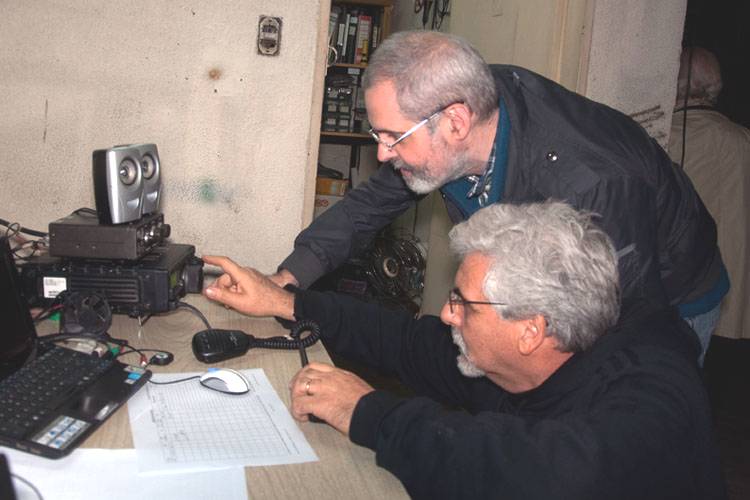

Hugo, Op.946 y Raul, LU5AG, operando mediante el repetidor del experimento. Más atrás están Eddy, LU/5N7ET y Ricardo, LU4ARU.
Roberto, Op.950, haciendo escucha e Ignacio, LU1ESY, operando en la banda de 40 metros, en la frecuencia de coordinación.

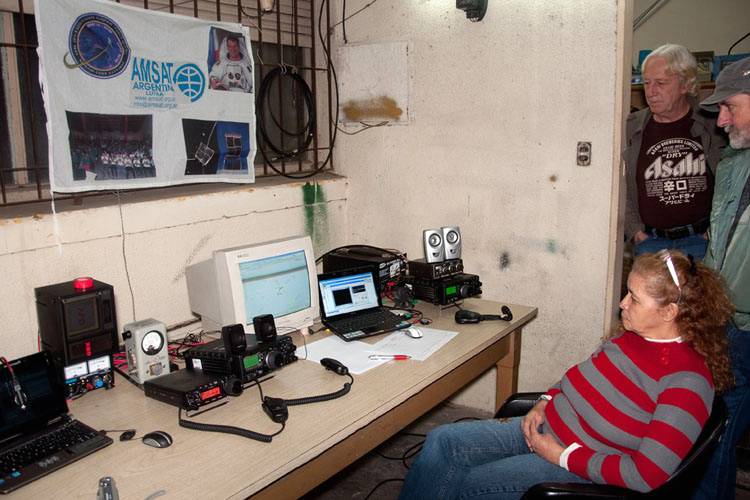

Beatriz, entonces LU1BDB y actualmente LU2BB; Eddy, LU/5N7ET y Alberto, LU1DCX, observan la repeción de gráficos e imágenes del experimento.

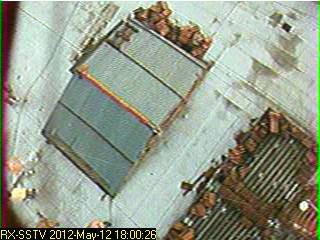

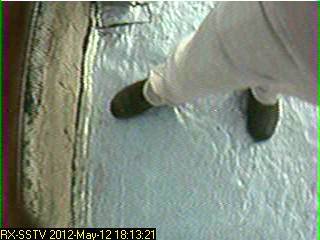

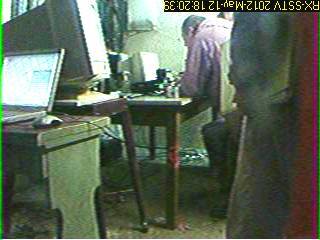

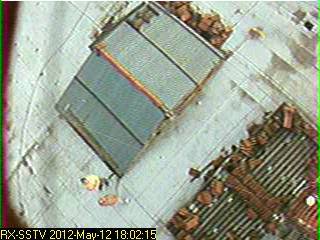

Imágenes recibidas a partir de las transmisiones de SSTV.

Pantalla de UI-View32, a partir de los datos APRS recibidos del equipo en prueba.

Pantalla de APRS.fi, a partir de los datos APRS recibidos del equipo en prueba.

Guillermo, LW8DTO, preparando una prueba del paracaídas; Raul, LU5AG; Ignacion, LU1ESY; Néstor, LU8AJ; Fernando, LU2ACN; Jorge, LU4AHE; Jorge, LU7EBO y Pedro, LU7ABF.

Beatriz, entonces LU1BDB y actualmente LU2BB; Francisco, LU5AQV y Jorge, LU7EBO.

William, Op.951; Raul, LU5AG; Lara, entonces Op.988 y actualmente LW4DIY y Federico, LU1BET.

Se hicieron dos pruebas de paracaidas, para asegurar su apertura. Fernando, LU2ACN: Guillermo, LW8DTO e Ignacio, LU1ESY.

Raul, LU5AG; junto con Alberto preparan una mejora en la eficiencia de la contraantena o plano de tierra. Más atrás observan Guillermo, LW8DTO e Ignacio, LU1ESY.

Delante: Facundo, LU5CRC; William, Op.951 y Guillermo, LW8DTO, con Lola. Sentados detras: Raul, LU5AG; Ricardo, LU4ARU; Jose, LU3AJL; Hugo, Op.946; Beatriz, entonces LU1BDB y actualmente LU2BB y Roberto, Op.950. De pie: Diego, LU1AYT; Jorge, LU4AHE; Roberto, LU7ART; Pedro, LU7ABF; Eddy, LU/5N7ET; Valentín, LU7BSN; Claudio; LU6CPS; Jorge, LU7EBO; Lara, entonces Op.988 y actualmente LW4DIY; Facundo, LU1BET; Marcelo, LU1AET; Alberto, LU1DCX e Ignacio, LU1ESY.
