TALLER PRÁCTICO DE ROS - Enero de 2012

Actualización: Septiembre de 2013

Debido al interés manifestado por varios socios en este sistema de comunicación digital, armamos un Taller Práctico sobre el Digimodo Ros, para aprender las principales características de este modo, sus requerimientos y posibilidades.

Durante las semanas previas hubo intercambios de correo electrónico, boletines escritos a los socios y boletines radiales avisando de este taller práctico. Hubo intercambio de conocimientos que quienes tenían más experiencia hacia quienes recién se iniciaban y comentarios o consideraciones sobre la documentación existente al momento del taller.

El 7 de Enero de 2011 armamos tres PCs en una mesa, con el software instalado, para comenzar las pruebas en forma local, vinculadas por audio. De esta manera, cuando una PC transmitía había dos PCs que recibían. Eso nos permitió introducirnos en las funcionalidades del software.

El 14 de Enero armamos tres estaciones de radio con el modo Ros e hicimos nuestras primeras transmisiones como LU4AAO en las bandas de 80, 40 y 20 metros.

El 21 de Enero hicimos una charla sobre el tema interfaces para digimodos y al término de la misma hubo una choriceada, y coordinamos más pruebas y operación para la semana.

El 28 de Enero hicimos una serie de pruebas en forma local y también en bandas de 40 y 20 metros con diferentes equipos, computadoras y probamos la interacción entre diferentes transceptores, sus filtros y las interfaces.


Fotos y gráficos del 7 de Enero de 2012:

Los invitamos a ver más relatos y sus fotos haciendo click a sobre las mismas que se presentan a continuación.

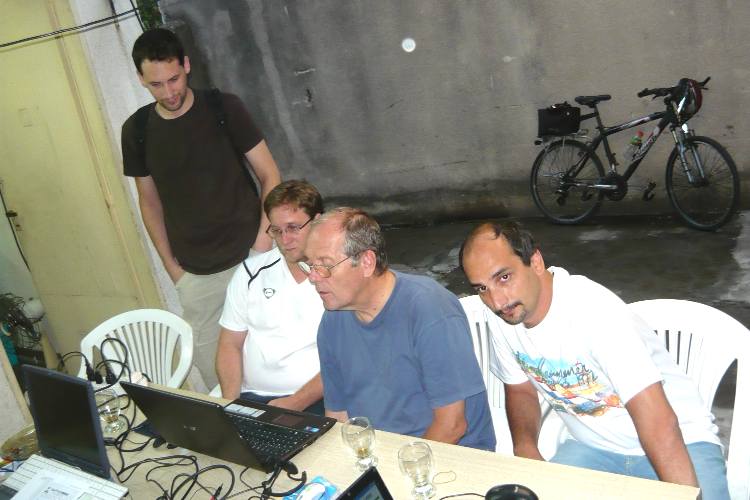

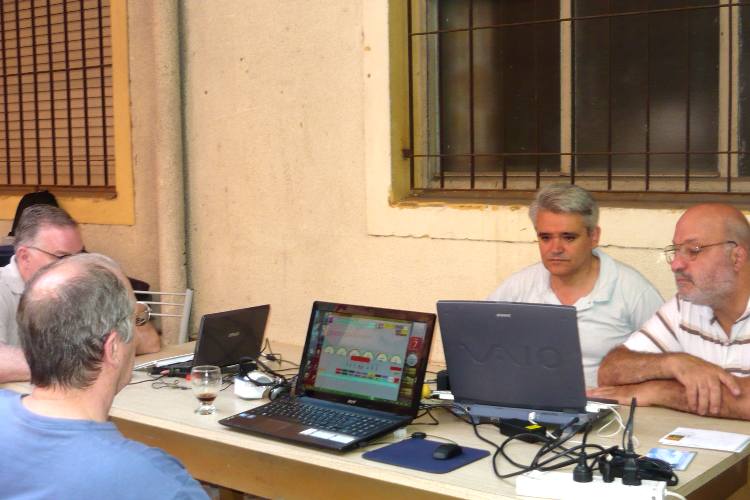

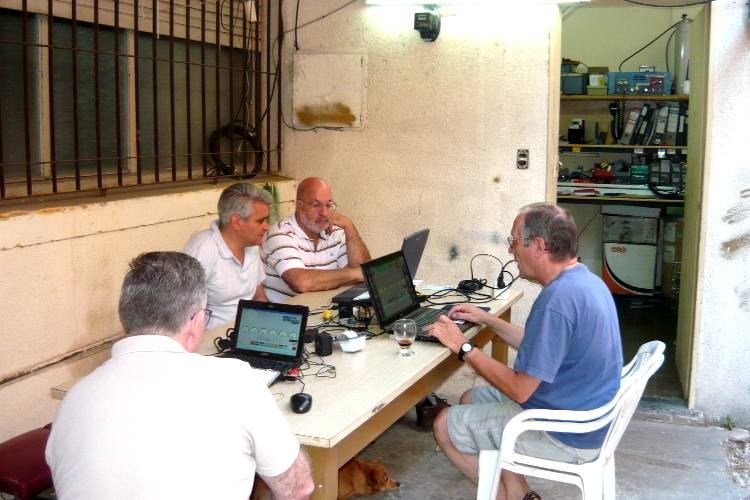

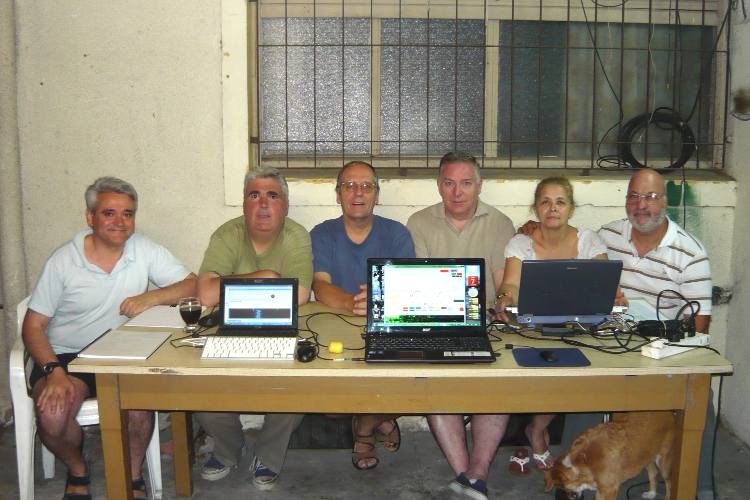

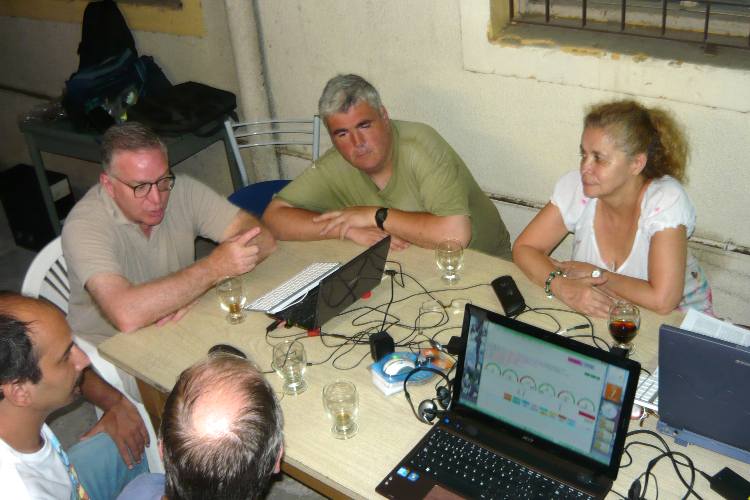

Sábado 7 de Enero de 2012: Comienzan las pruebas. Juan Carlos, LU4AGC; Raul, LU5AG; Guillermo, LW8DTO y Ricardo, LU4ARU, configuran las PCs para la misma versión y misma modalidad en cada prueba.
Héctor, LU1CHE; Ricardo, LU4ARU; Diego, LU1AYT y Juan Carlos, LU4AGC, durante las pruebas.

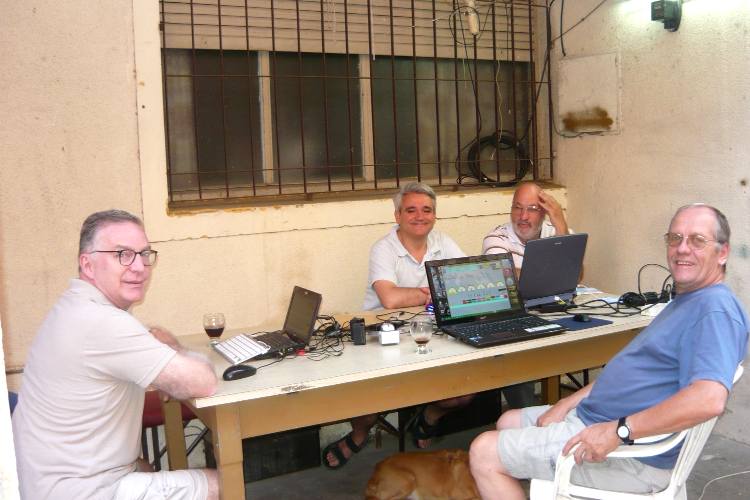

Alrededor de la mesa: Ricardo, LU4ARU; Diego, LU1AYT y Juan Carlos, LU4AGC, Héctor, LU1CHE; Jorge, LU7EBO; Raul, LU5AG; Guillermo, LW8DTO y Mauro, Op.941.
Juan Carlos, LU4AGC: Rauil, LU5AG; Guillermo, LW8DTO y Ricardo, LU4ARU.
En el extremo izquierdo Guillemo, LW8DTO revisando la Res.50/SC/98; Mauro, Op.941; Héctor, LU1CHE y Ricardo, LU4ARU.
Ricardo, LU4ARU, Juan Carlos, LU4AGC; Raul, LU5AG y Guillermo, LW8DTO.
Erwin, LU4BRW; Héctor, LU1CHE; Ricardo, LU4ARU y Diego, LU1AYT.
Ricardo, LU4ARU; Diego, LU1AYT; Juan Carlos, LU4AGC; Jorge, LU7EBO y Beatriz, entonces LU1BDB y actualmente LU2BB.

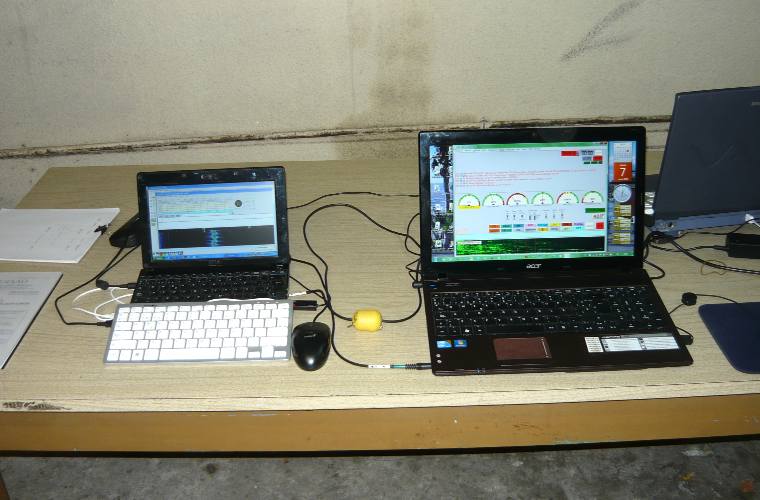

Muestra del setup armado entre dos PCs, conectadas a nivel audio para obtener espectro a partir del display tipo waterfall del MixW y grabaciones de los sonidos del digimodo Ros, que están disponibles abajo.

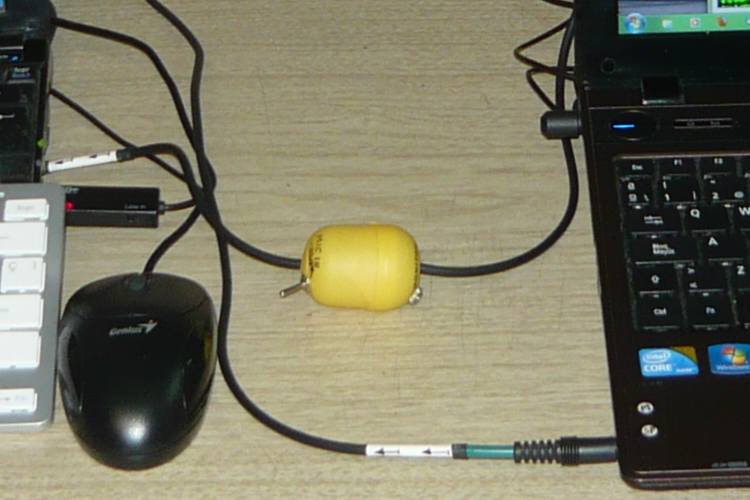

La interface especial hecha por Ignacio, LU3ADI, vincula las placas de sonido de dos PCs, mediante un transformador de audio, por un tema de seguridad, para proveer aislación galvánica. Es este caso tiene un atenuador para compensar eventuales diferencias entre los niveles de audio de entrada y salida.
Fin de las pruebas del Sábado 7 de Enero de 2012 y obtención de espectro y grabaciones de audio. Raul, LU5AG; Jorge, LU7EBO; Ricardo, LU4ARU; Beatriz, entonces LU1BDB y actualmente LU2BB y Guillermo, LW8DTO.



Gráficos y Sonidos de Ros:


Ayudas:
  • Mientras ve los gráficos puede escuchar los sonidos de las diferentes modalidades.

  • Además si conecta eléctricamente o auditivamente la entrada y la salida de su placa de sonido full duplex y corre el programa Ros, puede verificar como ocurre la sincronización, decodificación, recepción y visualización de los llamados CQ en pantalla.

  • Haga click en las imágenes o en los vínculos a los clips de audio.

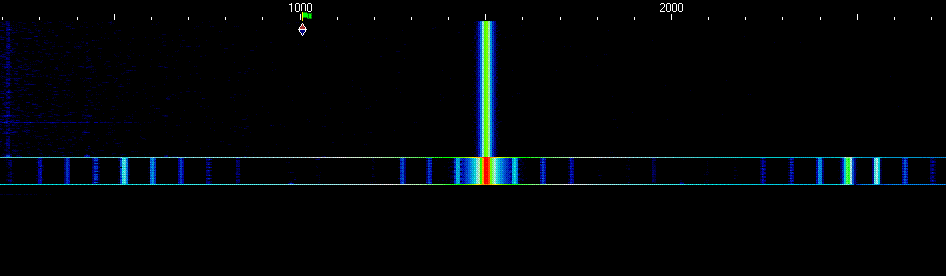

Usando una PC como receptora con el MixW y su display tipo waterfall como analizador de espectro, se obtuvo este gráfico, en que la nota de Test es un tono puro de 1500 Hz. Al principio, es decir abajo, el volumen estaba muy alto, luego fue bajado.
Escuche como suena el tono de prueba (o botón "Test") de 1500 Hz:
Ros_Test_Tone_1500_Hz.wav (18", 198 KB)

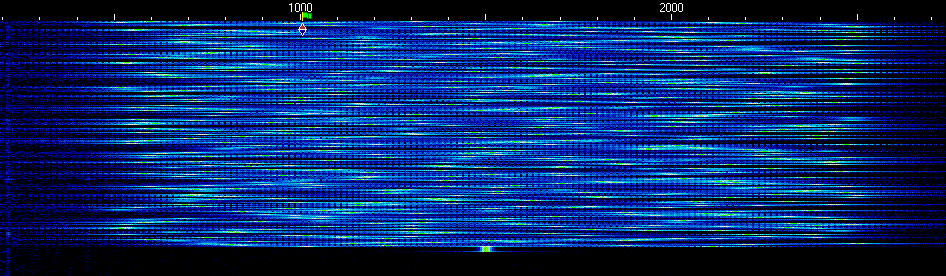

Espectro del modo Ros 16/2000.
Escuche como suena un CQ en este modo:
Ros_16_2000.wav (18", 197 KB)

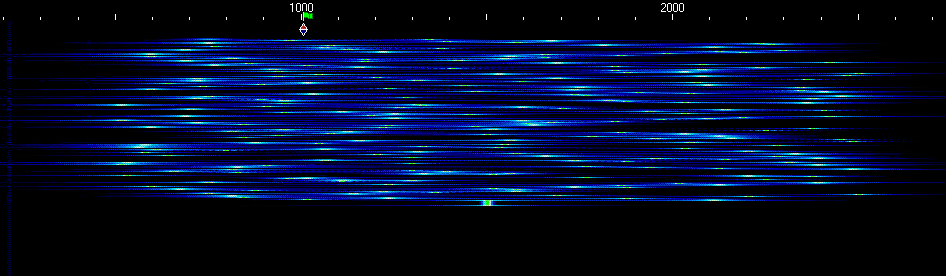

Espectro del modo Ros 8/2000.
Escuche como suena un CQ en este modo:
Ros_8_2000.wav (29", 305 KB)

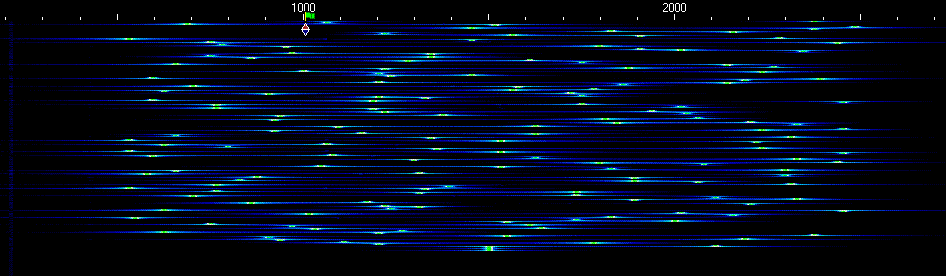

Espectro del modo Ros 4/2000.
Escuche como suena un CQ en este modo:
Ros_4_2000.wav (39", 419 KB)

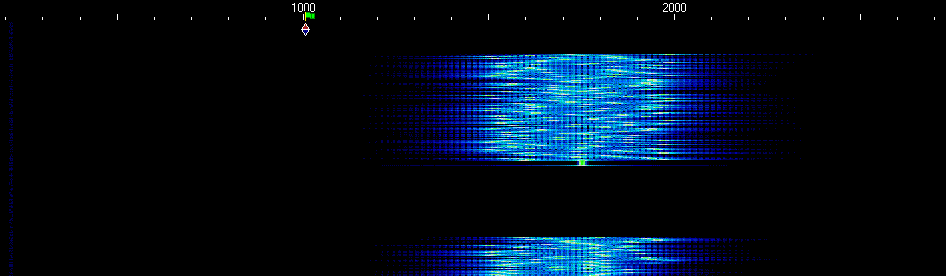

Espectro del modo Ros 16/500.
Escuche como suena un CQ en este modo:
Ros_16_500.wav (18", 193 KB)

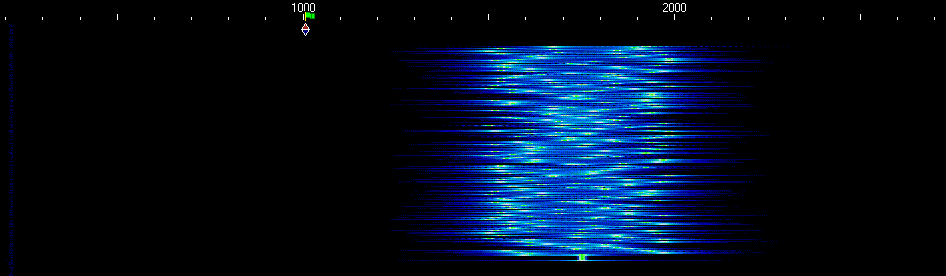

Espectro del modo Ros 8/500.
Escuche como suena un CQ en este modo:
Ros_8_500.wav (28", 302 KB)

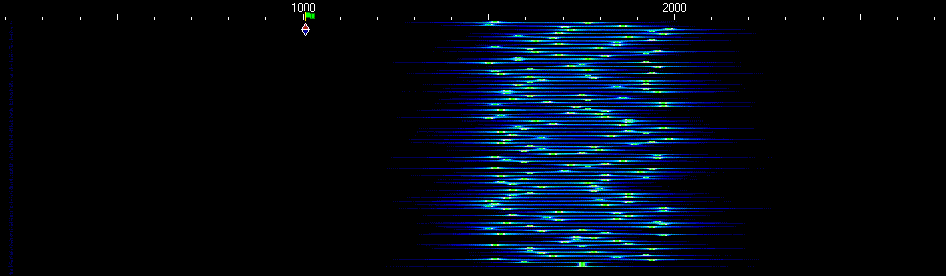

Espectro del modo Ros 4/500.
Escuche como suena un CQ en este modo:
Ros_4_500.wav (38", 406 KB)

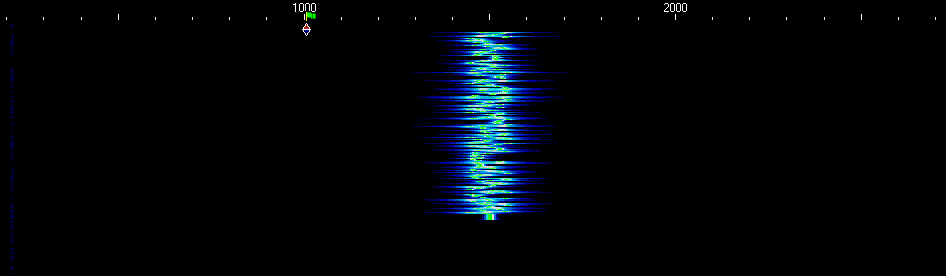

Espectro del modo Ros 7/100.
Escuche como suena un CQ en este modo:
Ros_7_100.wav (31", 330 KB)

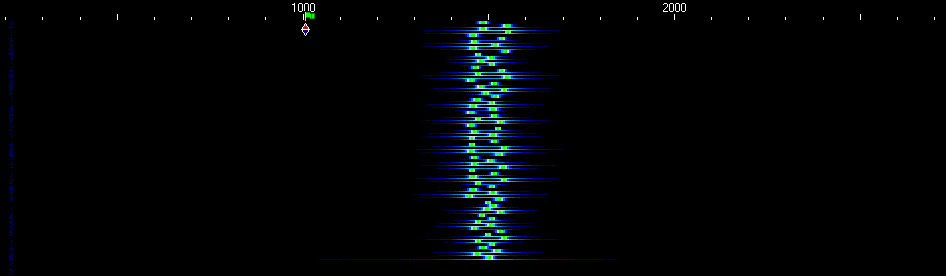

Espectro del modo Ros 2/100.
Escuche como suena un CQ en este modo:
Ros_2_100.wav (66", 1427 KB)

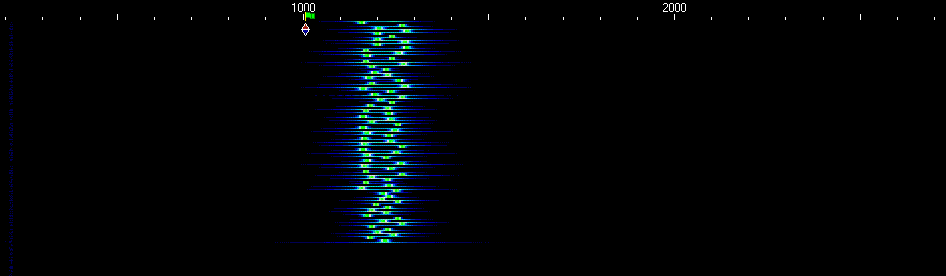

Espectro del modo Ros EME.
Escuche como suena un CQ en este modo:
Ros_EME.wav (55", 595 KB)

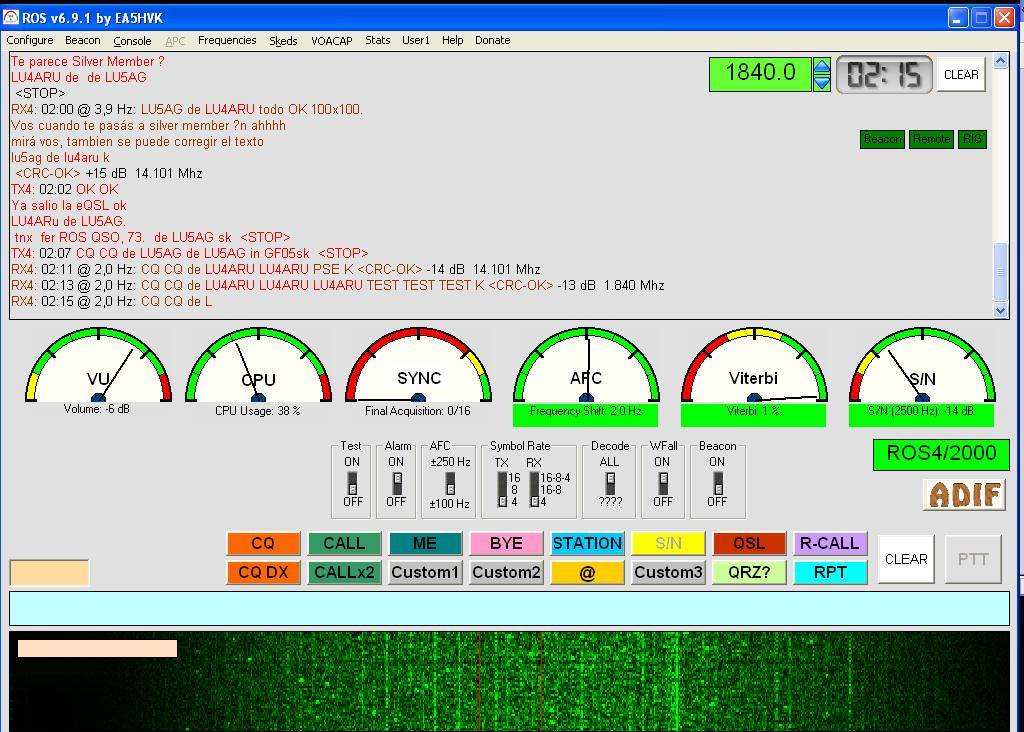

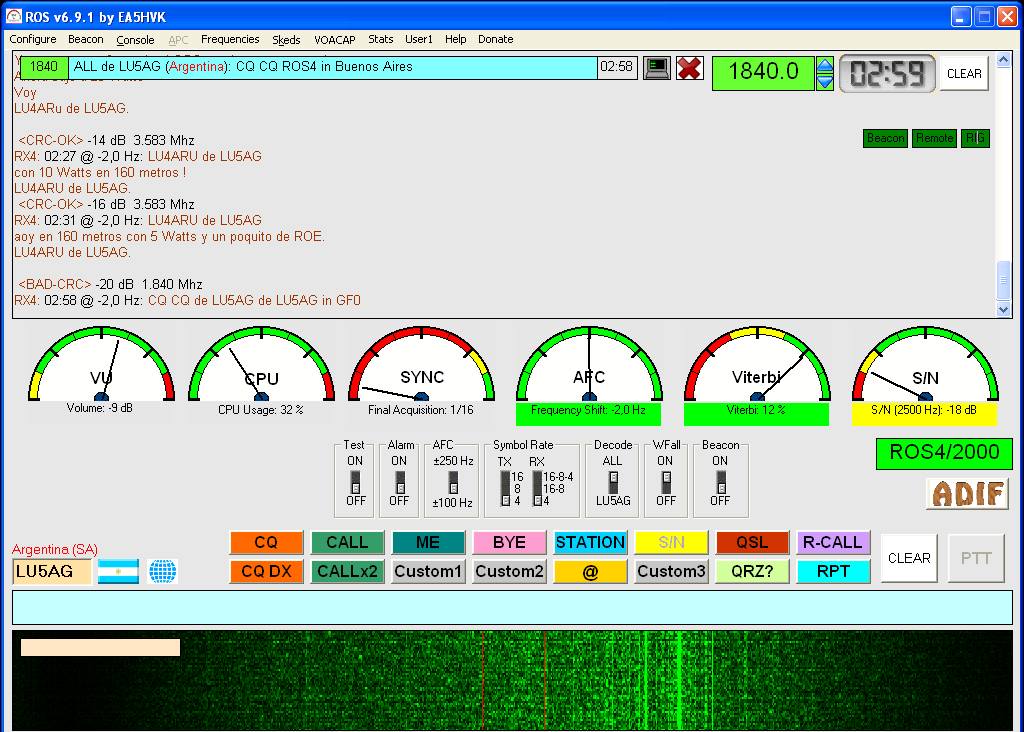

Ejemplo de pantalla de LU4ARU en QSO con LU5AG a quien recibe con unos 18 dB debajo del ruido.
Ejemplo de pantalla de LU5AG en QSO con LU4ARU a quien recibe con unos 14 dB debajo del ruido.



Programa, Documentación y Soporte:

  Digimodo_Ros.rar, 17.278 KB, dentro del cual se encuentran:
  • 1. ROS v6.9.1.zip, por EA5HVK, 3.873 KB, instalador para Windows XP y algunas otras versiones.
  • 2. ROS AYUDA I.pdf, por CO2DC, 101 KB, 10 págs, Español.
  • 3. ROS F.A.Q.(English) 3.0.pdf, 70KB, 5 págs.
  • 4. ROS F.A.Q. (Español) 3.0.pdf, 35 KB, 5 págs.
  • 5. Modo ROS revista CQ by EA3OG.pdf , partes I, II y III, 14.907 KB, 20 págs, Español.
  • 6. Enlace a más FAQs y Soporte.
  Enlace a FAQs y Soporte.

  Enlace a la página principal de Ros




Cronograma utilizado y su difusión:

Teniendo en cuenta las condiciones de propagación, propusimos y tuvimos el siguiente cronograma de frecuencias y modos, el cual fue publicado aquí, en la sección Actividades Programadas de este sitio web, y le fueron enviados mails a casi todos los Radio Clubes de Argentina, muchos radioaficionados, en forma directa o vía foros:

Sábado 14 de Enero de 2012:
18 a 20 hs, 7039 KHz USB, modo Ros 8/500.
20 a 21 hs, 3585 KHz USB, modo Ros 8/2000.
Además sobre la marcha se sumó otra estación para la banda de 20 metros:
18 a 21 hs, 14101 KHz USB, modo Ros 8/2000.



Fotos y gráficos del 14 de Enero de 2012:

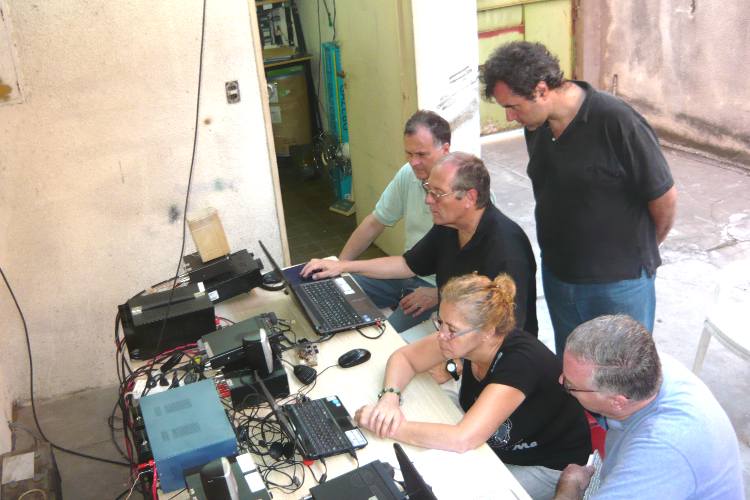

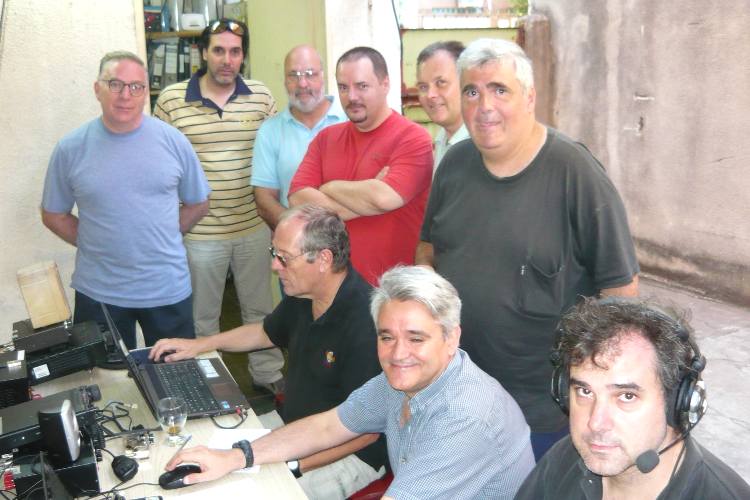

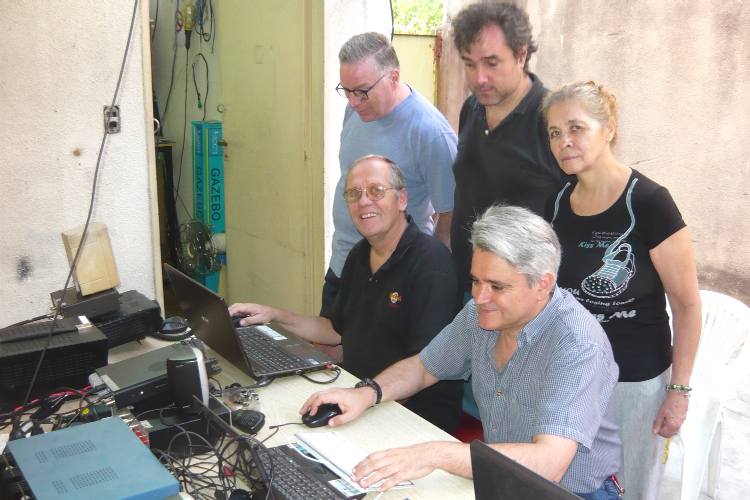

Comienzo del Taller Práctico con el armado de 3 estaciones para modo Ros, en 20, 40 y 80 metros. A la izquierda sentado,Ricardo, LU4ARU, frente a la estación para 20 metros, luego Raul, LU5AG, en la estación para 40 metros. De pie: Juan Carlos, LU4AGC; Valentín, LU7BSN y Beatriz, entonces LU1BDB y actualmente LU2BB.
Raul, LU5AG; Juan Carlos, LU4AGC; Alejandro, entonces LW4EDA y actualmente LW4DA y Valentín, LU7BSN. Sentado en la estación para 20 metros, Ricardo, LU4ARU.
Alejandro, entonces LW4EDA y actualmente LW4DA y Ricardo, LU4ARU haciendo transmisiones en Ros en la banda de 20 metros; Beatriz, entonces LU1BDB y actualmente LU2BB, quien opera la LU4AAO y comunica con LW7EDH, y Juan Carlos LU4AGC.

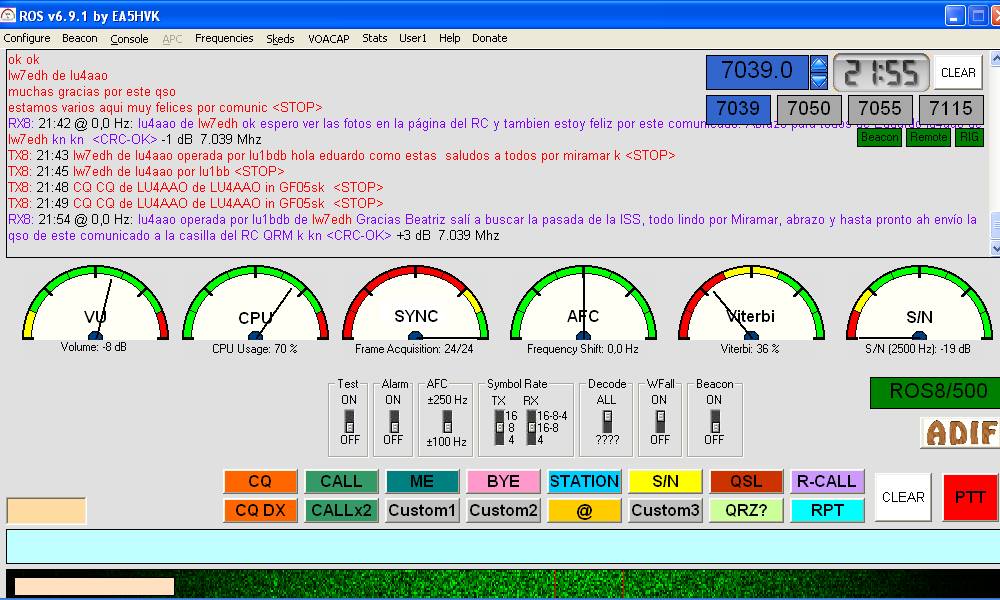

Pantalla del QSO en Ros entre LU4AAO y LW7EDH, Eduardo, en Miramar.
Texto del QSO en Ros entre LU4AAO y LW7EDH, Eduardo, en Miramar.
Alejandro, entonces LW4EDA y actualmente LW4DA y Ricardo, LU4ARU frente a la estación para 20 metros. Beatriz, entonces LU1BDB y actualmente LU2BB y Juan Carlos, LU4AGC en la estación para 40 metros. De pie Valentín, LU7BSN, observa la operación en 20 metros.

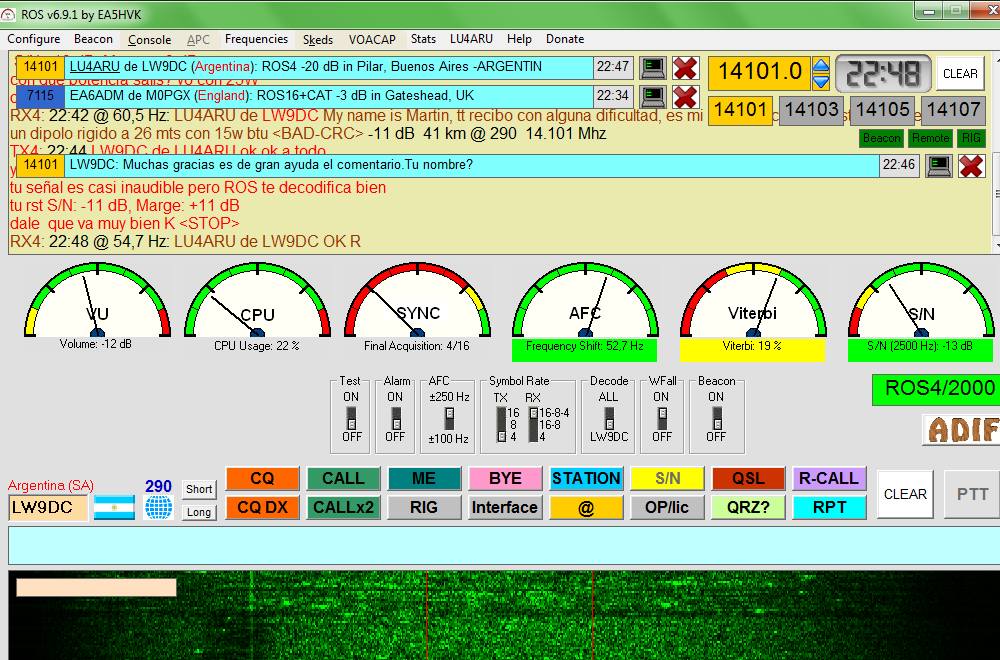

Pantalla del QSO en Ros entre LU4ARU y LW9DC, Martín en Pilar.
Ricardo, LU4ARU, en la estación para 20 metros; Raul, LU5AG, en la estación para 40 metros, en QSO con LU8EFF. Valentín, LU7BSN, en la estación para 80 metros. De pie: Juan Carlos, LU4AGC; Santiago, Op.937 (ahora LU5AZI); Guillermo, LW8DTO; Facundo, LU5CRC; Alejandro, entonces LW4EDA y actualmente LW4DA y Jorge, LU7EBO, a quien ese día le festejamos su cumpleaños.

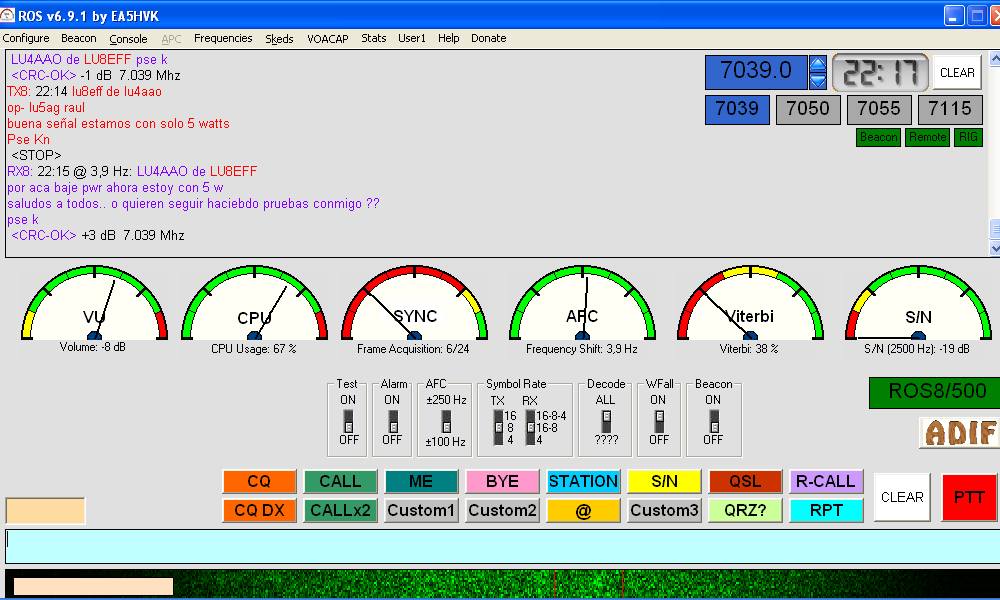

Pantalla del QSO en Ros entre LU4AAO y LU8EFF, Enrique, en Ciudadela.
Beatriz, entonces LU1BDB y actualmente LU2BB; Raul, LU5AG, Facundo, LU5CRC, quien en ese momento recibió la autorización y credencial de su licencia LU5CRC; Guillemo,
Santiago, LU4AS, ganó el Concurso Da Vinci 2011 y vino a visitarnos y mostrar la plaqueta especial que recibió de los organizadores. En la foto: Guillermo, LW8DTO; Santiago, LU4AS y Raul, LU5AG.
Sentados: Santiago, LU4AS, con la plaqueta por el 1. lugar en el Concurso Da Vinci 2011 y la distinción especial que le otorgó el Radio Club Villa Ballester, LU5DBV, por el resultado en dicho concurso; y Beatriz, entonces LU1BDB y actualmente LU2BB. De pie: Guillermo, LW8DTO; Facundo, LU5CRC; Santiago, Op.937 (ahora LU5AZI); Jorge, LU7EBO; Raul, LU5AG y Alejandro, entonces LW4EDA y actualmente LW4DA.
Santiago, entonces Op.937 y actualmente LU5AZI y Santiago, LU4AS.
Sentados: Valentín, LU7BSN; Ricardo, LU4ARU; Juan Carlos, LU4AGC y Jorge, LU7EBO. De pie: Facundo, LU5CRC; Mauro, a quien la CNC había asignado su señal distintiva LU4BIL unos días antes; Guillermo, LW8DTO y Santiago, entonces Op.937 y actualmente LU5AZI.
Mauro, LU4BIL, preparando su primer QSO, con la ayuda de Beatriz, entonces LU1BDB y actualmente LU2BB.
Beatriz, entonces LU1BDB y actualmente LU2BB, se convierte en la madrina de radio de Mauro, al responder a su primer llamado como LU4BIL.
Santiago, Op.937 (ahora LU5AZI) y Valentín, LU7BSN, al finalizar el Taller Práctico de Ros.



Gráficos y Fotos del 21 de Enero de 2012:



21 de Enero: Taller Práctico de Interfaces para digimodos.
Pinout del conector de audio y datos de una mayoría de transceptores multibanda multimodo con conector normalizado.
Se charló de estos conectores, interfaces y características de sus transformadores.

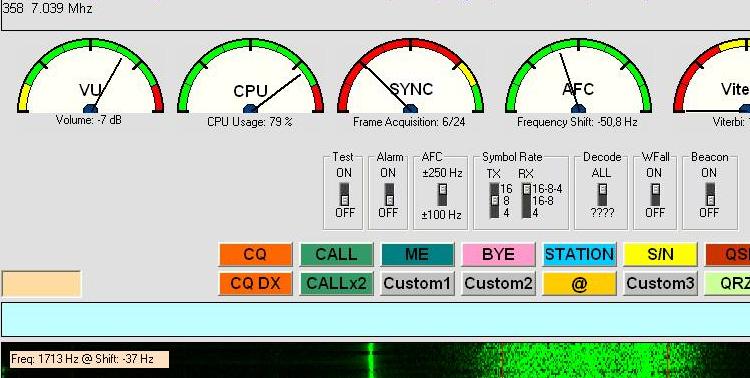

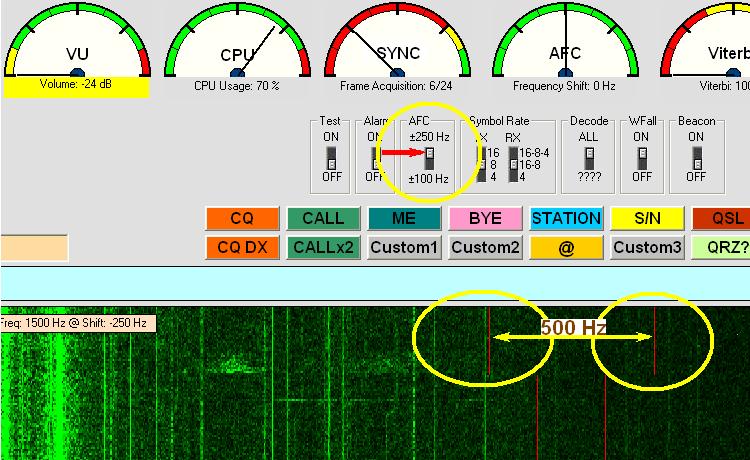

Display de Ros. Las líneas rojas en el waterfall dependen de la posición del selector de AFC. Cuando está en +/- 250 Hz, su ancho total es 500 Hz, con la inferior en 1500 Hz, centro en 1750 Hz y superior en 2000 Hz, exactamente alineado con los modos de 500 Hz de ancho de banda.
Ejemplo de recepción de los modos de 500 Hz, usando filtro de FI de 500 Hz, con las líneas citadas que ayudan a centrar la posición del "Pass Band Tuning" o "IF Shift" del receptor. Es sustancial la mejora de la relación S/N al usar filtro angosto en los modos angostos.
Después de la charla técnica, hubo un choriceada. Aquí Guillermo, LW8DTO y Felipe, entonces LU8ABR y actualmente LU8DB, preparan la parrilla.
Ricardo, LU4ARU; Beatriz, entonces LU1BDB y actualmente LU2BB y Juan Carlos, LU4AGC.
Diego, LU1AYT; Miguel, LU3EMB y Jorge, LU7EBO.
Sentados: Ricardo, LU4ARU; Felipe, entonces LU8ABR y actualmente LU8DB y Raul, LU5AG. De pie; Guillermo, LW8DTO; Diego, LU1AYT; Jorge, LU7EBO; Miguel, LU3EMB y Juan Carlos, LU4AGC.



Gráficos y Fotos del 28 de Enero de 2012:

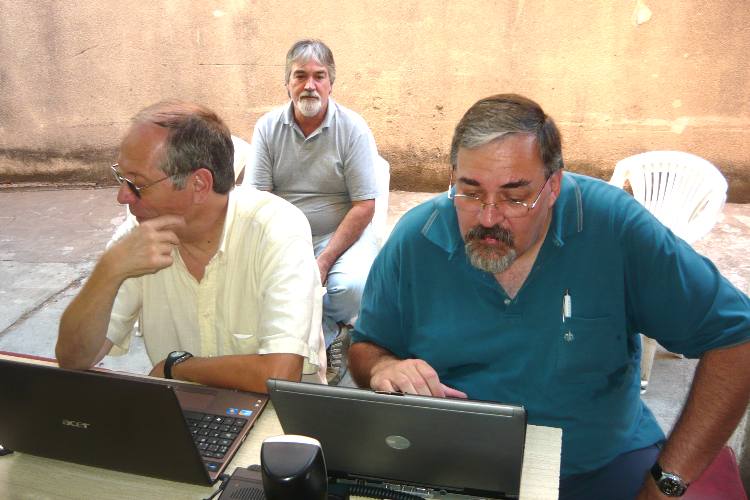

Ricardo, LU4ARU y Roberto, instalando la versión vigente en el momento del software. Más atrás observa Daniel, Op.932.
Ignacio, LU7AIT; Daniel, Op.932; Maiguel, LU3EMB; Eddy, LU/5N7ET y Facundo, LU5CRC. En la segunda fila onversan Guillermo, LW8DTO; Ricardo, LU4ARU; Roberto, LU7ART y Raul, LU5AG.
Eddy, LU/5N7ET; Daniel, Op.932; Facundo, LU5CRC y Miguel, LU3EMB
Ricardo, LU4ARU; Roberto, LU7ART, y Daniel, Op.932.

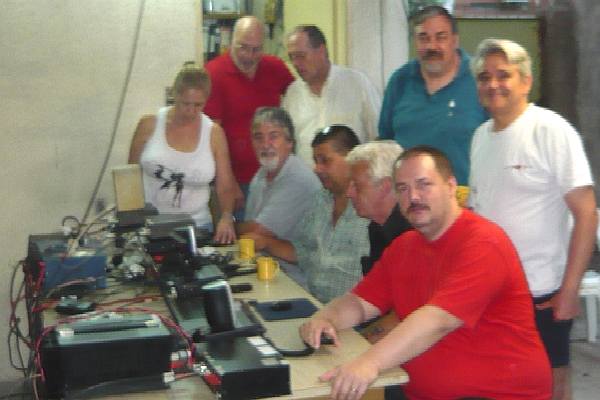

Beatriz, entonces LU1BDB y actualmente LU2BB: Daniel, Op.932; Miguel, LU3EMB; Eddy, LU/5N7ET y Facundo, LU5CRC. Más atrás: Guillermo, LW8DTO; Ricardo, LU4ARU: Roberto, LU7ARt y Raul, LU5AG.

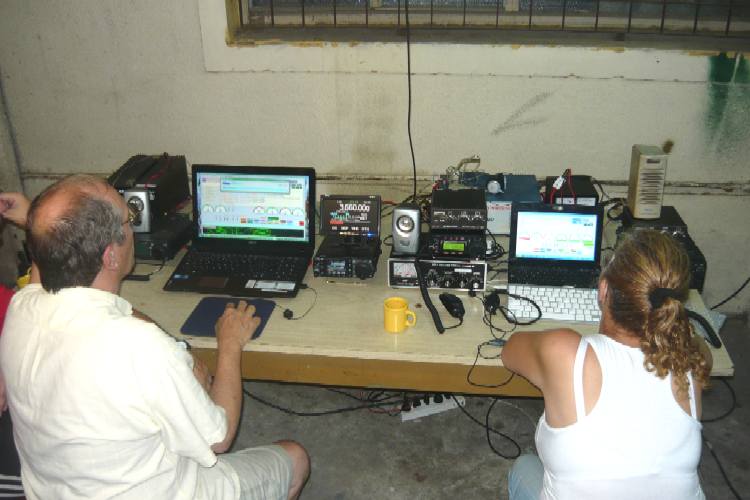

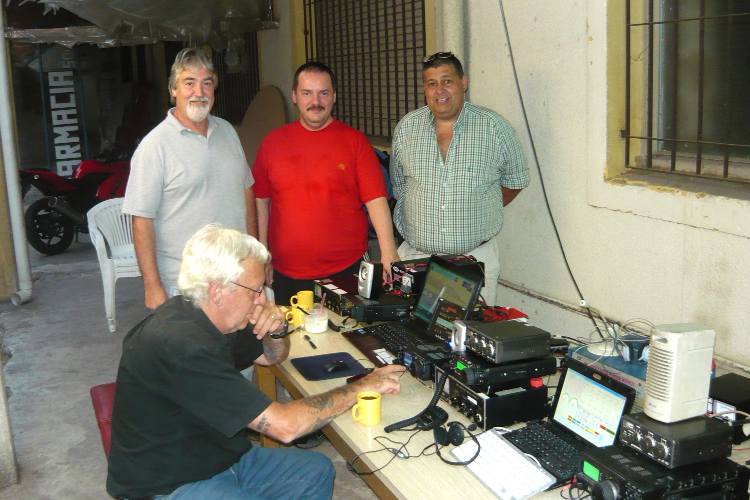

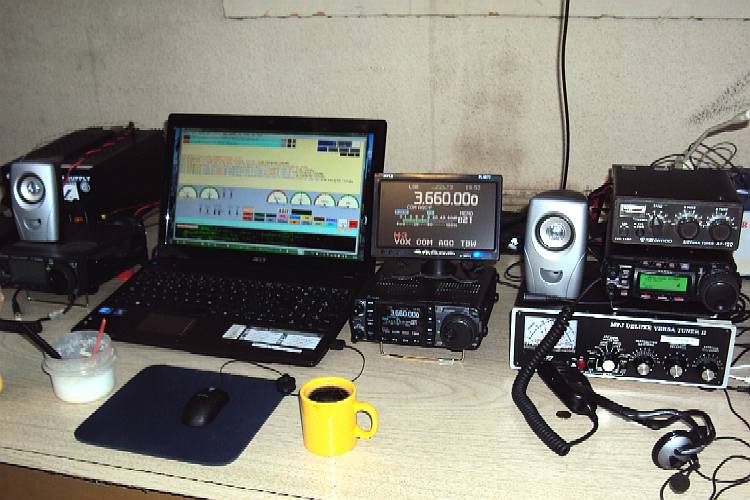

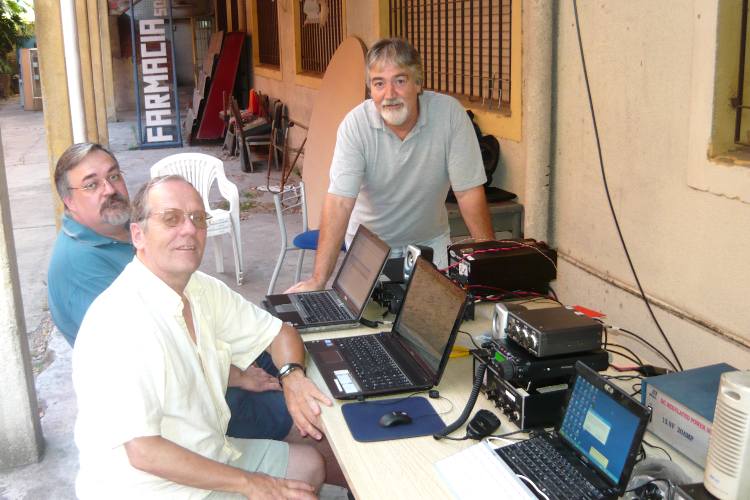

Parte del arreglo de equipos usados para las pruebas.
Beatriz, entonces LU1BDB y actualmente LU2BB; Ricardo, LU4ARU y Facundo, LU5CRC. De pie Miguel, LU3EMB.
Ricardo, LU4ARU y Beatriz, entonces LU1BDB y actualmente LU2BB, probando funcionalidades del software.

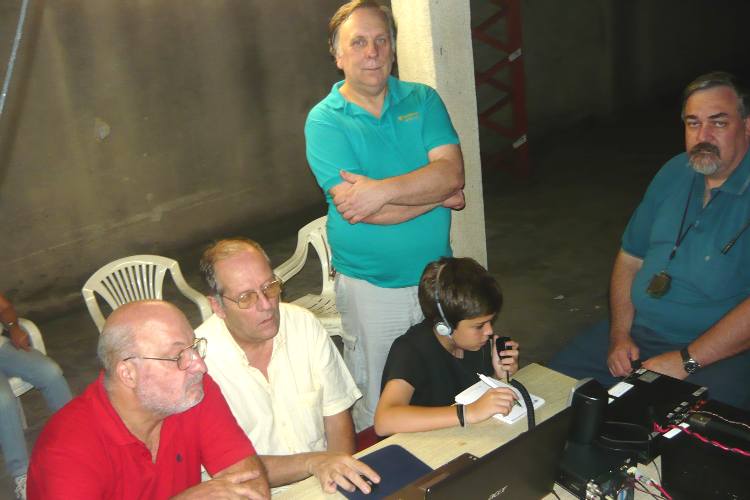

Guillermo, LW8DTO; Ricardo, LU4ARU; Ignacio, LU7AIT, haciendo contacto con LU1DCB/D Radio Club Boulogne que estaba activando la isla Talavera. Más atrás: Carlos, LU2DDW y Roberto, LU7ART.




Próximas actividades en Ros y Cronograma Operativo:

Está previsto que prosigamos con las pruebas a nivel individual para aprender sobre este digimodo y usar transceptores distintos a los de las veces pasadas. Lo invitamos a ver el cronograma previsto en:

Cronograma Operativo.
