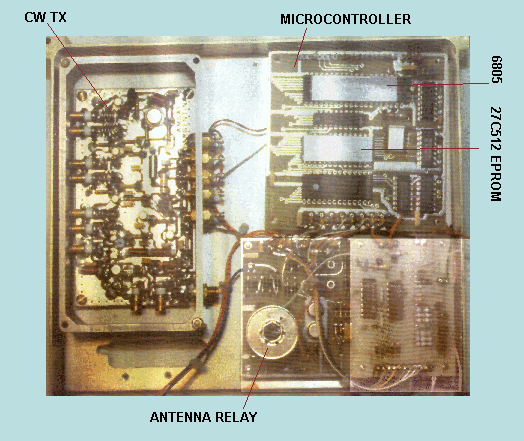

MODULO DE TELEMETRIA EN CW LUSAT-1







La telemetría en CW de LUSAT-1 en 437.125 Mhz, a 12 P.P.M. tiene la codificación reducida para ahorrar un 44% de energía, tiene las siguientes formulas, para el canal de STATUS y los 8 de DATOS numéricos:

El formato es el siguiente:

LUSAT HI HI NL 111 222 333 444 555 666 777 888

donde:

NL

N= Es el numero de versión del programa grabado en la EPROM. El programa esta repetido 7 veces para prevenir "crashes" o colgadas del mismo por degradación por radiación. Cuando la primera versión este estropeada, será cargada la segunda, y así sucesivamente. (N 1 1,2,3,4,5,6 y 7). L - Es el resultado de la prueba de la RAM del microprocesador 6805. Sí L=O, la RAM esta "OK". Si L=E se ha detectado un error.

CANAL 1=N1 Tensión + 5 Reg: [636/N1] = volts

CANAL 2=N2 Tensión batería + 10 [0.064* N2] = volts

CANAL 3=N3 Tema. Transmisor CW [0.354(134.7-N3)1] = grados C

CANAL 4=N4 Pot. Sal.transm. CW [((10.9+N)"2/40.1] = mwatts

CANAL 5=N5 Temp. BOX Nro. 4 [0.356(136-N5) 1 = grados C

CANAL 6=N6 Corriente + 10V [0.7*N6] = ma.

CANAL 7=N7 Tensión Panel + Z [0. 15* N7] = volts

CANAL 8=N8 Tensión Reg. + 8.5 [0.056*N8] = volts

LUSAT HI HI 1O 128 167 042 162 040 1 48 045 156

Tenemos: LUSAT HI HI

NL = 1O : N= 1 (primera versión); L=O (Memoria RAM del 6805 "OK")

1O = STATUS= Versión 1, Memoria Ok

128 = CANAL 1= 4.968 V (Tensión Reg. + 5 V)

167 = CANAL 2 =10.69 V (Tensión de Batería 10)

042 = CANAL 3 = 34.39 grados C (Temp. Transmisor CW)

162 = CANAL 4 = 745 mw (Potencia de salida en CW sn 437.125 Mhz)

040 = CANAL 5 = 35.6 grados C (Temp. Centro gabinete de CW)

148 = CANAL 6 = 103.6 ma (Consumo sobre los 10 V)

045 = CANAL 7 = 6.75 V (Tensión sobre panel +Z)

156 = CANAL 8 = 8.736 V (Tensión Regulada 8.5 V)

Recordamos que la codificación reducida, es SOLO para los números, y a partir de: "HI HI ":

1:.- 2: ..- 3: ...- 4: ....- 5: . 6: -.... 7: -... 8: -.. 9: -. 0: -
