1.-
Objetivos del Proyecto:
Desarrollar,
construir y operar un pequeño satélite (categoría
Nano) cuya misión es EDUCATIVA, TECNOLOGICA Y CIENTÍFICA,
este nanosatelite permitirá lograr la experiencia adecuada para
posteriores proyectos de la familia Pehuensat con misiones mas complejas
pero satisfaciendo los tres objetivos planteados.
Educativa:
Se ha intentado que el proyecto permita a estudiantes de todos los niveles
de la enseñanza participar en el mismo según el grado
de conocimiento.
Para el nivel universitario han participado Estudiantes de Grado de
la Facultad de Ingeniería de la Universidad Nacional del Comahue,
en tareas de diseño, construcción y montaje del nano satélite.
En el nivel secundario y primario de todo el país podrán
participar a través del uso del nano satélite.
Tecnológico-Científico:
El diseño, la construcción, el lanzamiento y la operación
del mismo indudablemente es un desafío tecnológico y científico
que nos ayudará en el conocimiento, certificación y operación
de tecnología espacial.
2.-
Funciones de cada Institución.
Facultad de Ingeniería: gerenciar el proyecto
desde la creación del Comité Planificador, el diseño,
la construcción, los ensayos, la operación y la obtención
de los recursos económicos para el logro del mismo. La dirección
científica estará a cargo de la FACULTAD.
Asociación Argentina de Tecnología Espacial:
participar en el Comité Planificador que elaboró las especificaciones
técnicas y de misión del satélite; asesorar a la
Facultad en las etapas de gerenciamiento y diseño del mismo,
habida cuenta de la experiencia de AATE en el tema; operar conjuntamente
el satélite una vez puesto en órbita. La Facultad delega
la gestión de puesta en órbita a la AATE, habida cuenta
de su experiencia en el gerenciamiento de cargas útiles espaciales.
Asociación Argentina de Radio Aficionados por Satélites:
participar en el Comité Planificador que elaboró las especificaciones
técnicas y de misión del satélite; asesorar a la
Facultad sobre las partes de comunicación del mismo, habida cuenta
de la experiencia de AMSAT Argentina en ser la primer
Institución del país en colocar y operar un satélite
en órbita (LUSAT); colaborar en concretar el objetivo de aplicación
educativa del PEHUENSAT en el ámbito primario y secundario, brindando
apoyo a aquellas Escuelas que quieran participar del proyecto fomentando
las comunicaciones entre los alumnos y entre los radioaficionados de
distintas partes del país, brindando la difusión, el asesoramiento,
y cuando fuera posible facilitando el uso de equipos para las comunicaciones.
3.- Características:
3.1.-
Introducción:
El
nano satélite Pehuensat fue diseñado en virtud no solo
de la misión de vuelo, sino también de otras condiciones
de contorno que hacen a la realidad nacional, regional e internacional.
En lo nacional, digamos que no existe una industria espacial consolidada,
estamos en los albores tal ves de nuevos e importantes desarrollos,
pero aún no existen proveedores importantes, ni materiales, pocos
recursos humanos, y lo más importante poca conciencia de la importancia
de la nueva frontera que es el espacio. Por otra parte cada institución
participante tiene una realidad propia y que está insertada dentro
del contexto nacional: dificultades para conseguir fondos para este
tipo de proyectos, recursos humanos escasos, infraestructura limitada.
En el marco regional el panorama es similar pero más agudizado.
Hay sin embargo un aspecto a favor: la región Comahue es el lugar
del país con mayor inmigración interna, en Neuquén
la pirámide poblacional está invertida, hecho que marca
una corriente inmigratoria joven y pujante, en busca de nuevas oportunidades
y con un espíritu de pionero que caracteriza a toda gran empresa,
las Autoridades acompañan estos emprendimientos como una visión
de futuro.
En lo internacional estamos ante dos acontecimientos: por un lado los
avances tecnológicos hacen que todo sea más pequeño,
barato y seguro que hace 20 años atrás; por otra parte
la globalización hace que estos productos sean accesibles. A
esto le debemos sumar la gran cantidad de empresas estatales y privadas
que ofrecen actualmente lanzadores para ubicar satélites, producto
de un extraordinario incremento de la actividad comercial en el espacio.
En este marco, el proyecto Pehuensat: una realización conjunta
entre la Universidad Nacional del Comahue, la Asociación Argentina
de Tecnología Espacial y AMSAT Argentina, tiende a cubrir una
serie de necesidades descriptas anteriormente, como ser la formación
de recursos humanos en una región específica del país,
la difusión de las actividades espaciales para el mejoramiento
de la calidad de vida de los ciudadanos argentinos, la adaptación
de tecnologías nacionales con tecnologías foráneas
disponibles, el aunar esfuerzos y recursos para un mismo fin: la grandeza
del país, y por último el asumir el reto de estar en la
última frontera de la humanidad: el Espacio.
3.2.-
Diseño Electrónico:
El

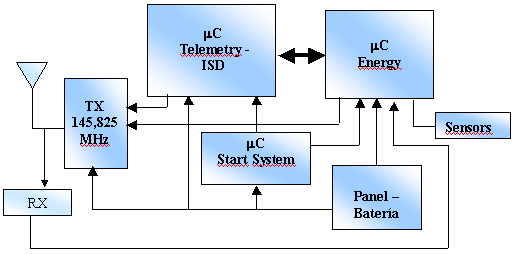

nuevo esquema electrónico incorporando receptor se muestra en la figura, consta de:
Dos Celdas solares de 6V/300MA
RX: Receptor de Contingencias
Un banco de pilas alcalinas
Dos grupos de baterías NiCd alcalinas
Antena: Dipolo en V.
Transmisor:
El
equipo trabaja en la frecuencia de 145,825 MHz. Es un equipo standard
que ha espacializado, es decir se han reemplazado componentes
para que puedan trabajar en el medio ambiente espacial (protección
a radiaciones, vacío y microgravedad).
El Control del Satélite y Administración de Comunicaciones se realiza a traves del receptor RX de Pehuensat
Procesamiento
de voz:
El paquete de datos a enviar a Tierra, consta de la medición de varias temperaturas, tensiones y corrientes
Estos valores sirven para direccionar el mensaje correspondiente hacia el transmisor.

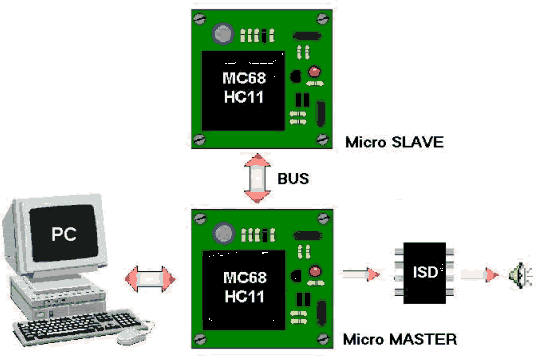

El esquema general es el siguiente:
El Integrated Storage Device (ISD) es el elemento encargado de almacenar
los mensajes en forma de audio. Su capacidad de almacenaje es de 60
segundos, lo que equivale a aproximadamente 480Kb (a 8Khz).
Mensajes
La telemetría será transmitida, en principio, en dos idiomas,
de los cuales uno es castellano. Estos mensajes serán grabados
en tierra de manera de maximizar el recurso de memoria.
Los mensajes son: la identificación del satélite, los
números naturales, el signo, el punto decimal y el nombre de
la variable medida.
AX25:
Telémetro AX25 sobre el mismo microcontrolador de la familia
HC11 que controla el ISD, para realizar telemetría de packet
a 1200 baudios con protocolo de radio aficionados.
Un mensaje típico requiere de 35 segundos de transmisión.
Se transmite:
i) mensaje de presentación y telemetría básica
en dos idiomas (castellano e ingles);
ii) telemetría en packet.
Se regularan los tiempos en off del TX en función de la carga
disponible de batería, el procesador principal decide en base
a esa capacidad la relación de transmisión (1:3; 1:5;
1:7; etc.).
Control
Master:
Se encuentra totalmente diseñado y probado el prototipo del hardware
y software. Se realizó la implementación física
y prueba de comunicación entre el master y el Slave. Además
se diseño la placa de soporte del circuito.

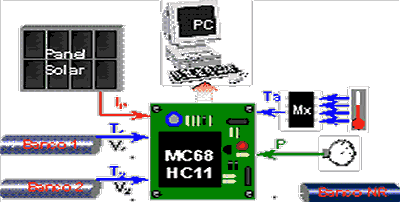

Sistema
de Gestión de Energía
Este
sistema trabaja como esclavo del control general
- El hardware y software encuentra totalmente diseñado y Probado a nivel de prototipo. Se ha diseñado la placa de Soporte del control.
- Medición de temperatura probado y calibrado en prototipo.
- Medición de tensión de baterías probado y calibrado
en prototipo.
- Medición de corriente de carga de paneles probado y calibrado
en prototipo.
- Dos Paneles Solares de 300mA.
- Pack de Baterías No recargables.
- Dos Pack de Baterías recargables.
El
software se compone de dos partes:
:
Programa Principal
Su función primordial es la administración de la energía
del sistema basada en el análisis de las mediciones recogidas
a través de los distintos sensores que integran el Sistema de
Medición (temperatura y tensión).
:
Subrutina de Ejecución Periódica
La Subrutina de Ejecución Periódica por interrupción
se encarga del muestreo de los valores analógicos provistos por
los sensores de medición, y de su posterior conversión
a datos binarios. Estos datos son enviados a través de la interfaz
síncrona del microcontrolador al Sistema de Transmisión,
conformando parte del paquete de telemetría que este último genera.
Software de diagnostico y prueba en tierra.
Se diseño un software para el diagnosticar las fallas, la realización
de las pruebas en tierra y el comando prevuelo.
Soporte de Baterías: Construido básicamente en PTFE.
Antena de vuelo:
Pre diseñada, falta determinar el cohete lanzador para definir la
ubicación sobre el satélite.
Sistema
de encendido
El sistema de encendido es por medio de acelerómetros de dos ejes
a semiconductor de bajo consumo (AXDL250) para despertar un temporizador
en base a un microcontrolador PIC.
3.3.-
Diseño Estructural:
Consta de una estructura tipo cajón, donde la cara inferior va
unida a la estructura de la última etapa del cohete lanzador. La cara superior contiene los paneles solares y la antena del transmisor.
La estructura es de aluminio de fabricación nacional, y el resto
de los materiales son acero inoxidable y PTFE. La masa total es de 5 Kg, lo que lo ubica en la categoría de Nano Satélite.
4.-
Estado de Avance del Proyecto a Diciembre de 2003:
INICIO:
El proyecto comenzó en Noviembre de 1997 con la aprobación
por parte del Consejo Directivo de la Facultad de Ingeniería
de los convenios entre dicha Casa de Estudio, AATE y AMSAT Argentina.
La firma de los convenios con cada Institución se efectuó
el 20 de Marzo de 1998.
Es destacable que las tres Instituciones han asumido el criterio de
que el proyecto del PEHUENSAT sea de conocimiento abierto a la comunidad,
por lo que se creó una página en Internet para su libre
acceso.
ESTADO DE DESARROLLO:
A la fecha (02/Dic/2003), el satélite se encuentra construido
en un 95%, quedando pendientes la ubicación y anclaje de la antena
del transmisor, el tipo de sujeción al lanzador, y el sistema
de encendido del satélite una vez en órbita, dependiendo
estos 3 ítems del tipo de vehículo lanzador.

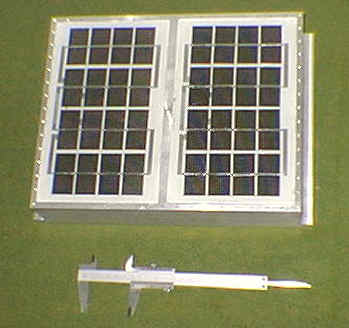

Fotografía del prototipo con sus paneles solares.

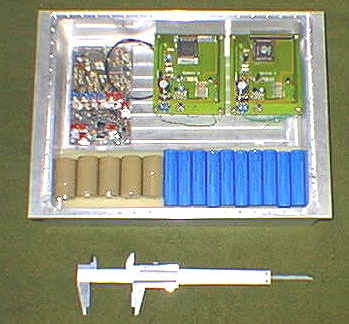

Vista

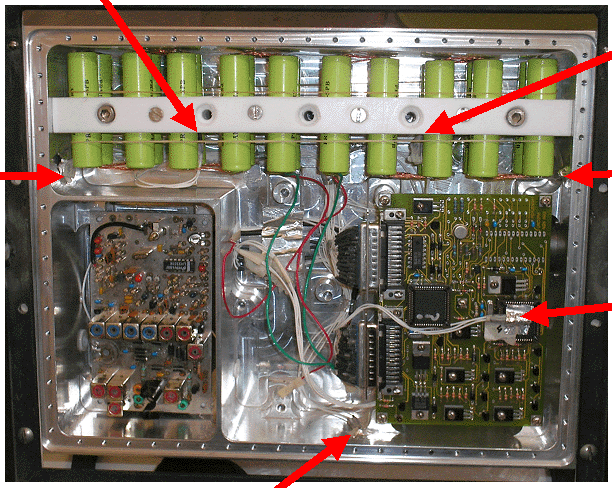

interior del Nano PehuenSat y sus componentes.

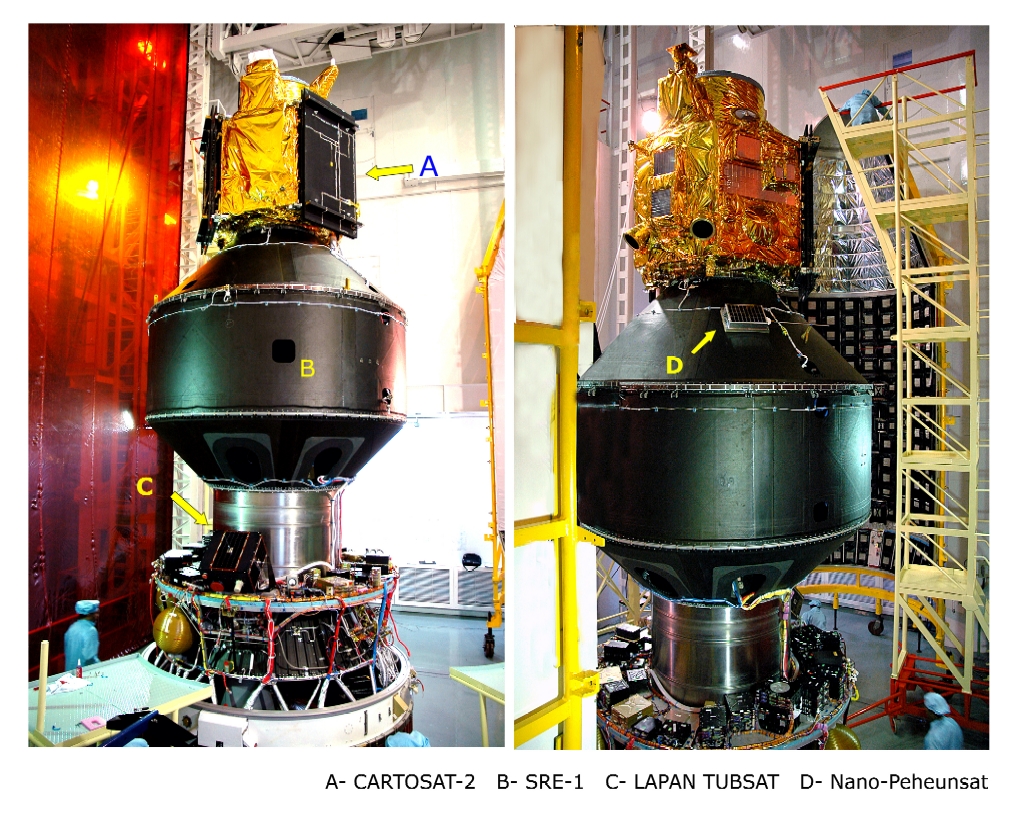

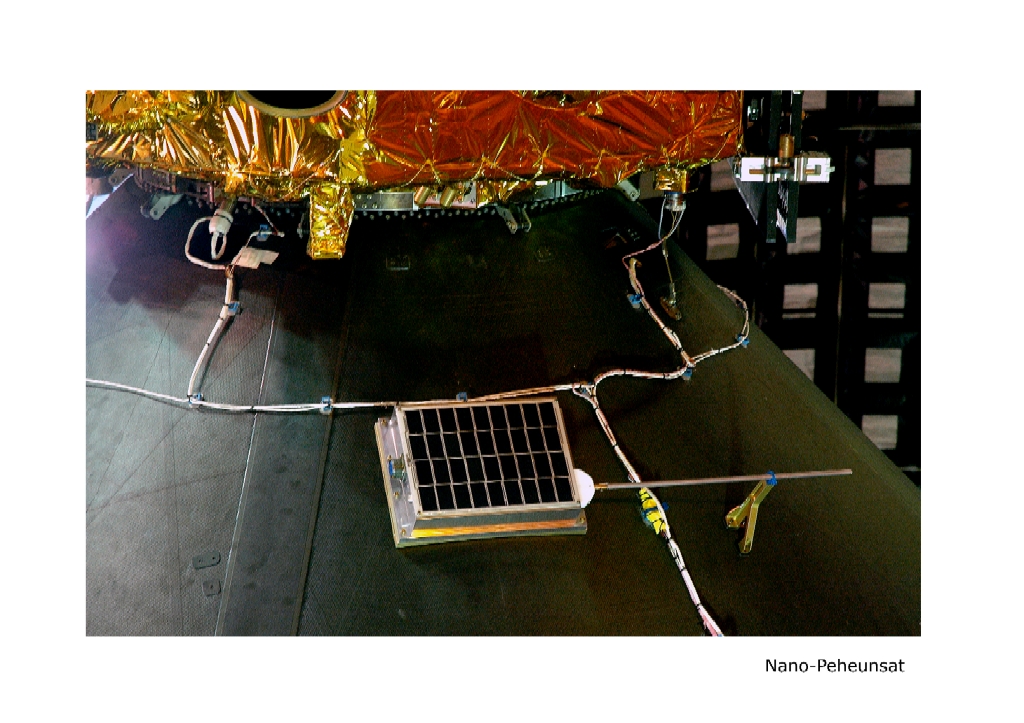

Puesta
en orbita:
En
estos momentos se realizan gestiones en diferentes ámbitos a
los efectos de lograr una oportunidad para el lanzamiento del satélite.
5.-
Impacto en la Comunidad:
La tecnología espacial está presente en la vida diaria
de la gente, aunque no nos demos cuenta: noticias periodísticas,
eventos deportivos, comunicaciones telefónicas a grandes distancias,
transacciones comerciales, cajeros automáticos, programas de
TV, Internet, etc, están tan presente en la vida moderna que
ya casi lo ignoramos.
Pero el manejo de esa tecnología aún no está al
alcance de todo el mundo, fundamentalmente por la falta de formación
de recursos humanos en esta área.
Por otra parte existe como un tabú a que el acceso al espacio
es algo complicado o imposible para nosotros, y eso es un preconcepto
erróneo que nos ata mas a la dependencia y al atraso.
Ya en Diciembre de 2001, nuestro grupo de Docentes y Estudiantes de
esta pequeña Universidad Patagónica, demostramos que podemos
acceder al espacio, cuando realizamos en la bodega del Transbordador
Espacial de la NASA Endeavour, en la misión STS-108, durante
12 días, 4 experimentos en microgravedad, constituyéndonos
así en los primeros Latinoamericanos en acceder al espacio a
través del Programa de la NASA Get Away Special (http://www.spaceflight.nasa.gov/dayfacts/2001/1216.html).
Experiencia esta que consolidó el conocimiento, la voluntad,
y dio experiencia en certificaciones de aparatos y equipos para vuelo
espacial, es decir formamos recursos humanos en tecnología espacial
en la región Comahue.
Ahora, queremos consolidar esa experiencia, y ampliarla a muchos mas
habitantes del país: nuestros hijos, nuestros alumnos de escuelas
primarias y secundarias, que puedan experimentar viendo el satélite
pasar por el firmamento, y escuchar a través de un equipo de
radio aficionados como ese satélite diseñado y construido
en nuestra zona, transmite información hablada en castellano.
El impacto de que la tecnología espacial está al alcance
de nuestras posibilidades, hará en esos niños y adolescentes
una toma de conciencia invalorable sobre el uso de la tecnología
espacial.
El acceso al espacio, y el dominio de toda la tecnología espacial,
es parte de lo que muchos denominan la tercera revolución industrial,
que tiene como base el conocimiento que se está adquiriendo desde
la tecnología espacial.
Además, este satélite tiene como misión realizar
transmisiones, y las comunicaciones son una parte importante en nuestra
sociedad Patagónica, en especial en los parajes poco accesibles,
indudablemente la experiencia a realizar con nuestro satélite
en órbita ayudará a encontrar soluciones a parte de estos
problemas en nuestra sociedad.
El presente proyecto cuenta con una Declaración de
Beneplácito de la Honorable Cámara de Diputados de la
Nación, respecto de la Construcción del Nano PehuenSat,
Sesiones Ordinarias del año 2001, Orden del Día N°
1809, del 16/Abr/2001.
Profesor y Director de proyecto de investigación
Ing. Jorge Lassig.- Email: lassig@uncoma.edu.ar
Coordinador Pehuensat de AATE Neuquén y de AMSAT LU Ing. Alejandro D. Alvarez LU8YD.- Email: lu8yd@amsat.org
|
