Operación de fuentes con baja tensión de entrada

15 de Julio de 2017

Actualización: 30 de Septiembre de 2017

A partir del antecedente de varios socios que reportaron baja tensión en la red eléctrica domiciliaria y el caso puntual de uno de ellos que midió solo 165 VAC en su casa, organizamos esta reunión técnica en la cual se midió el desempeño de varias fuentes de alimentación con baja tensión de entrada.

Para ello utilizamos un Variac a la entrada y como carga usamos un transceptor y varias lámparas de automovil para tener la corriente indicada en cada caso para que la fuente funcione dentro de su rango..

El procedimiento consistió en operar el conjunto transceptor y lámparas, para dar una carga similar a la nominal, a tensión normal de red, 220 VCA, midiendo la tensión de salida, normalmente 13,6 VCC. Luego se fue variando la tensión de entrada hasta que la tensión de salida quedó fuera de la regulación y comenzó a bajar.

Los invitamos a ver a continuación las fotos haciendo click sobre las imágenes, así también como información y enlaces a otras páginas o sitios web relacionados con otras conferencias, talleres prácticos o reuniones técnicas.

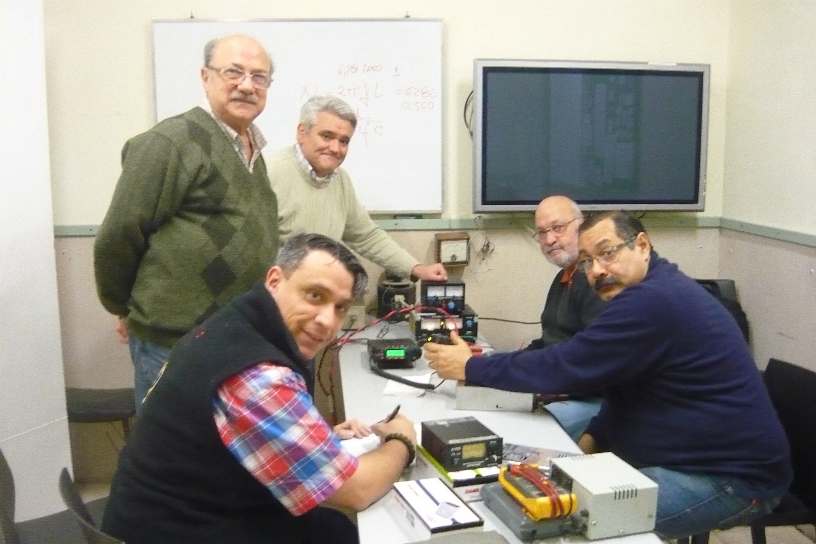

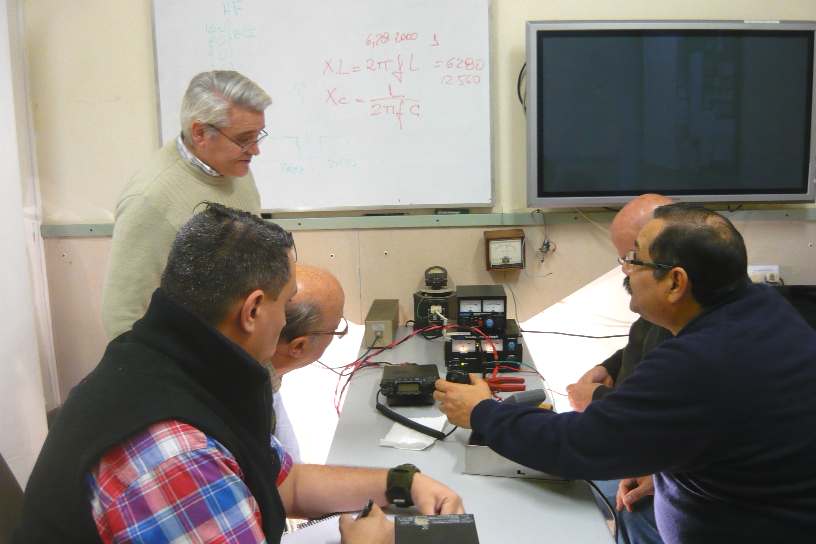

Darío, LU9CZQ; Fernando, LU1EIT; Raul, LU5AG; Guillermo, LW8DTO y Alberto, LU2BN, en el comienzo de las pruebas y mediciones. Se observan varias de las fuentes que fueron probadas.

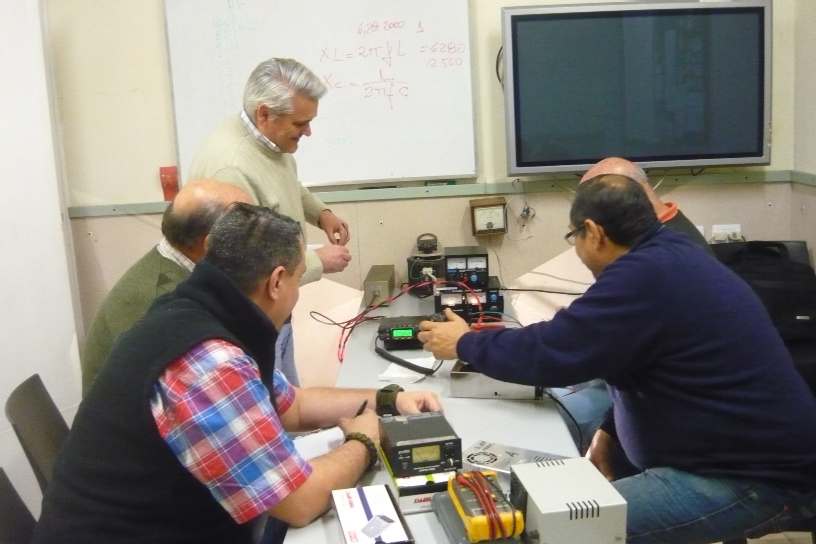

Guillermo, LW8DTO; Alberto, LU2BN y Beatriz, LU2BB, con algunas de las fuentes probadas.

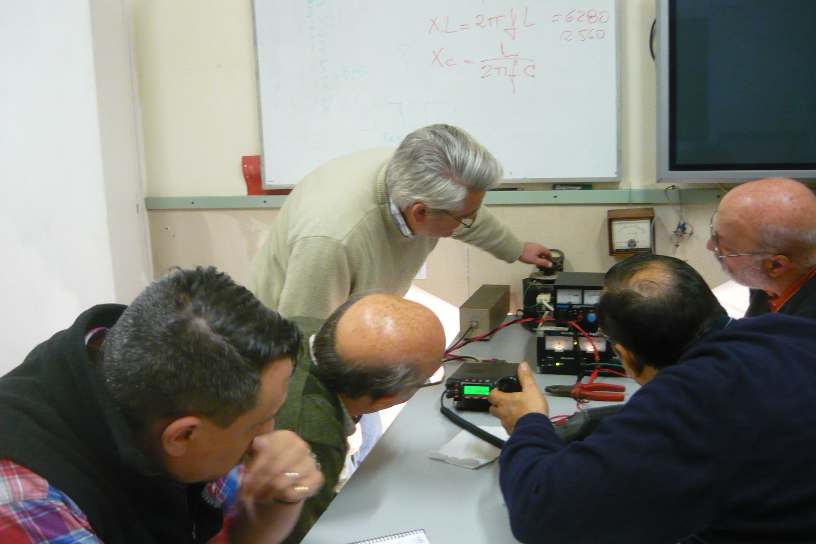

Se baja la tensión de entrada con el transformafor variable "Variac", con plena carga, hasta que empieza a bajar la tensión de salida. Darío, LU9CZQ; Fernando, LU1EIT; Raul, LU5AG; Alberto; LU2BN y Guillermo, LW8DTO mientras se baja la tensión.
Guillermo, LW8DTO; Mario, LU4BMG y Alberto, LU2BN, durante el armado del paralelo para probar las fuentes más grandes, de 35 y 40 Amperes.
Darío, LU9CZQ; Fernando, LU1EIT; Raul, LU5AG; Alberto; LU2BN y Guillermo, LW8DTO, en la prueba de la fuente de 40 Amperes. Las lámparas son de "luz corta" o "luz baja" de automóviles, se colgaron de un barral debajo de la mesa y se aprecia su iluminación en la pared.
Darío, LU9CZQ; Fernando, LU1EIT; Raul, LU5AG; Guillermo, LW8DTO y Alberto; LU2BN en el final de las pruebas.


Resultados:

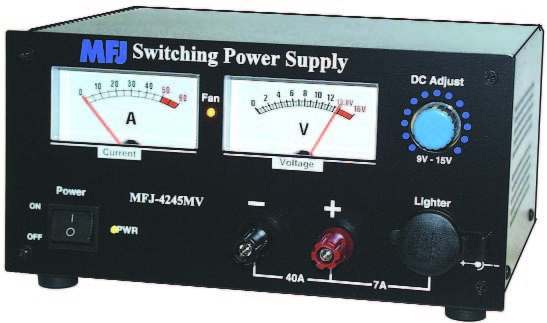

Fuente MFJ-4245MV:
Operó con 4 lámparas más un transceptor, para un total de 36 A, hasta 160 VCA.
Operó con 4 lámparas, para un total de 19 A, hasta 140 VCA.

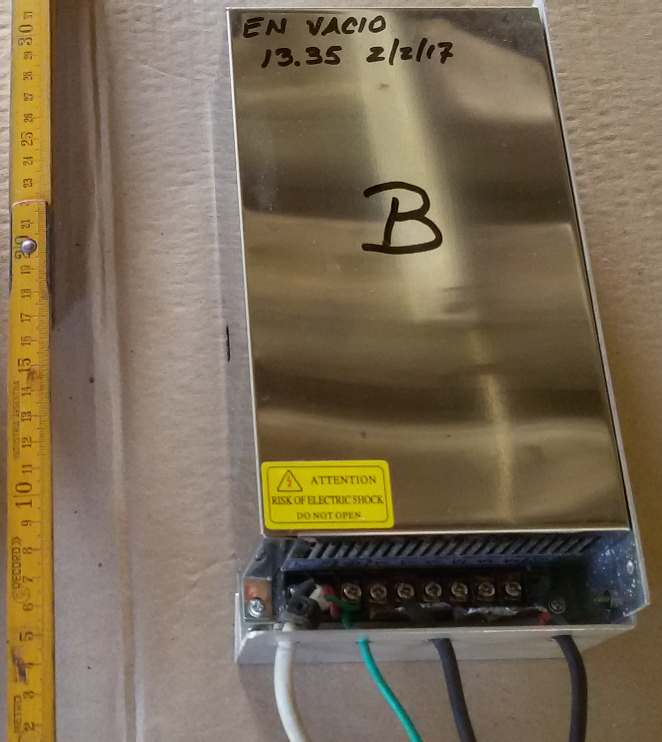

Fuente Genérica de 45 A nominales:
Operó con 4 lámparas más un transceptor, para un total de 36 A, hasta 170 VCA.
Operó con 4 lámparas, para un total de 19 A, hasta 160 VCA.

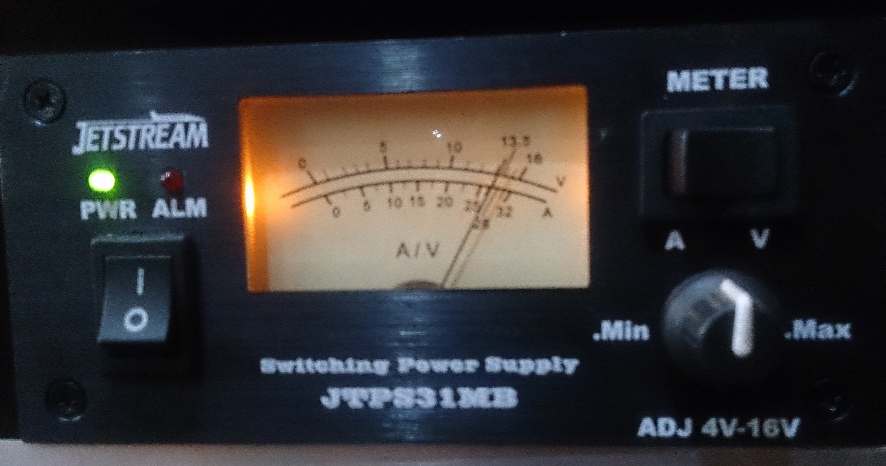

Fuente Jetstream JTPS1MB:
Operó con 2 lámparas más un transceptor, para un total de 25 A, hasta 175 VCA.
Operó con 4 lámparas, para un total de 19 A, hasta 170 VCA.

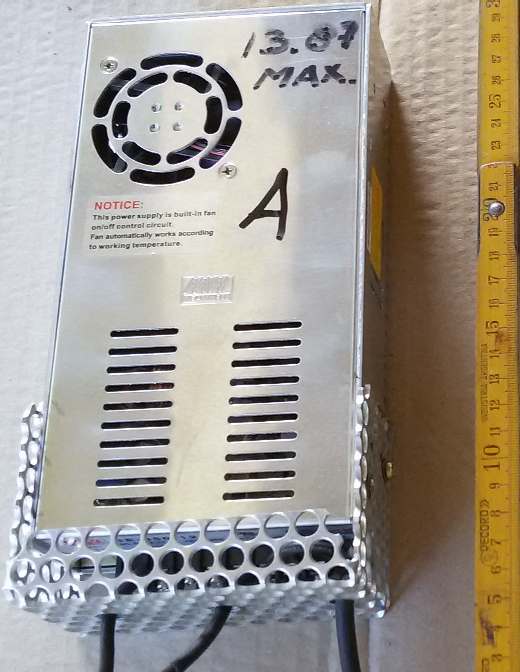

Fuente Genérica de 29 A nominales:
Operó con 1 lámpara más un transceptor, para un total de 20 A, hasta 160 VCA.

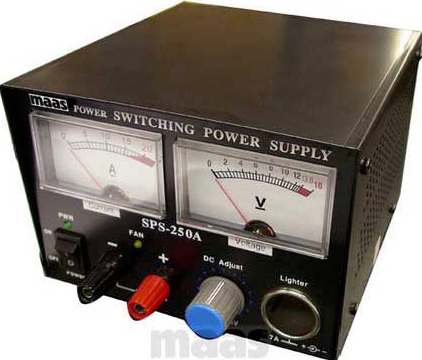

Fuente Maas SPS 250A (Igual a la fuente MFJ-4225MV):
Operó con 4 lámparas, para un total de 19 A, hasta 170 VCA.

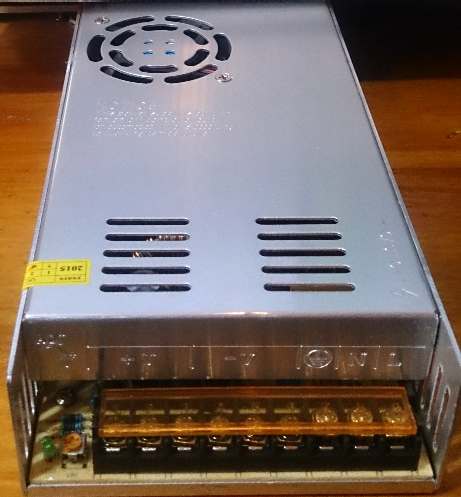

Fuente Genérica S-360-12:
Operó con 4 lámparas, para un total 19 A, hasta 195 VCA.
Operó con 2 lámparas más un tranceptor para un total de 25 A, hasta 195 VCA.
Fuente Genérica nominal 16 A:
Operó con transceptor con 15 A, hasta 195 VCA.
Operó 2 lámparas para un total de 10 A, hasta 180 VCA.
