Para tener una buen rendimiento en la recepción de datos vía ARPS en la banda de 2 metros, en el centro de control se necesita que el receptor en la frecuencia de 144.930 MHz tenga una salida directa de discriminador, que esta alimente con su audio a varias PC y que haya aislación galvánica entre todos los componentes.
El 2 de Septiembre de 2017 nos reunimos en el Radio Club QRM Belgrano para diseñar, construir y probar este tipo de salida, un amplificador de corriente en configuración colector común y transformadores de aislación galvánica.
Los invitamos a ver a continuación las fotos haciendo click sobre las imágenes, así también como información y enlaces a otras páginas o sitios web relacionados con otras conferencias, talleres prácticos o reuniones técnicas.
 |
Raul, LU5AG y Roberto, LU7ART en el comienzo de la soldadura de componentes. |
 |
Carlos, entonces Op.1067 y actualmente LU2CAM; Roberto, LU7ART; Raul, LU5AG y Darío, LU9CZQ. |
 |
Verificación de entrada en el trazo superior y salida en el trazo inferior. |
 |
Sentados: Raul, LU5AG y Darío, LU9CZQ. De pie: Beatriz, LU2BB y Roberto, LU7ART. |
 |
Alberto, LU2BN; Raul, LU5AG; Roberto, LU7ART; Juan Carlos, LU4AGC y Emiliano, LU2BCE en la verificación funcional. |
 |

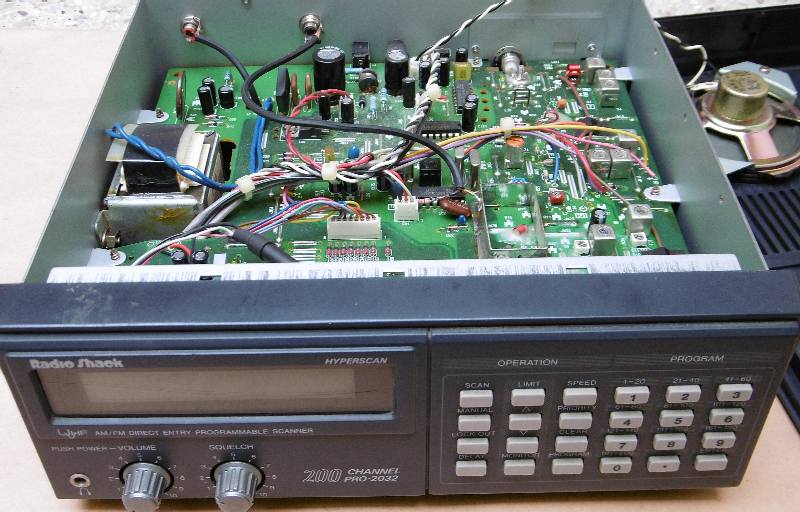

Receptor / Scanner Radio Shack, PRO-2032, que se usó para estas pruebas haciéndole una salida directa de discriminador, que no la tenía. |
 |

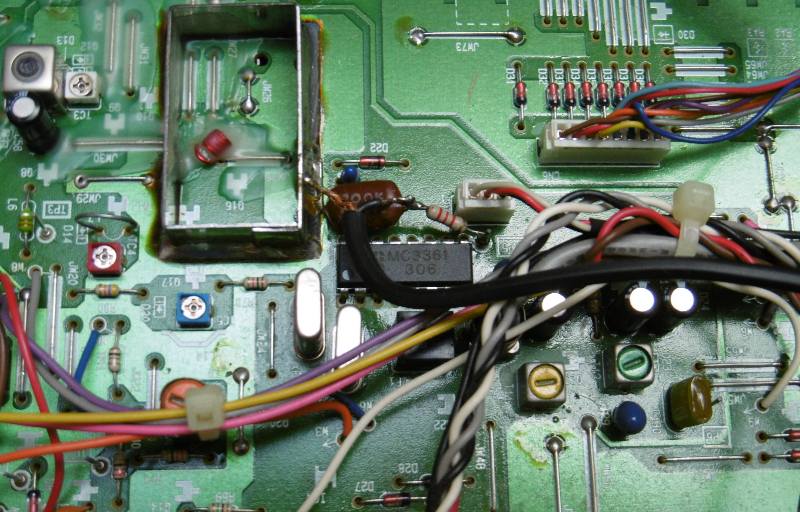

Detalle de la salida de discriminador, con la señal que se toma desde el pin 9 del MC3361, hay un resistor limitador de 2K2 y un capacitor de 200 pF, para eliminar al componente de 455 KHz presente en el pin 9. La señal se lleva a un conector RCA en el panel trasero del receptor mediante un pequeño cable blindado. |
 |

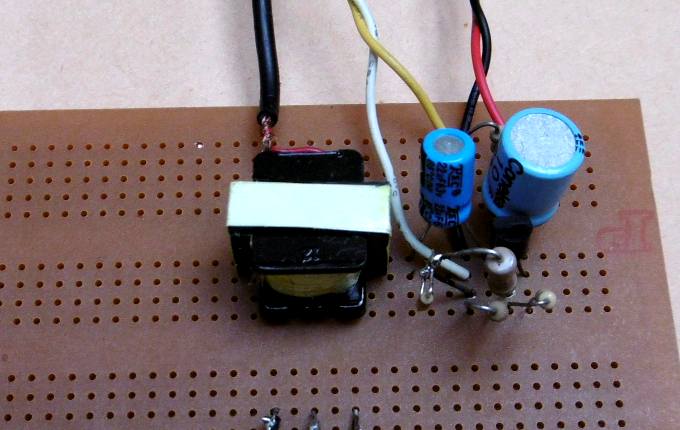

Amplificador construido sobre una plaqueta experimental y con cambios o ajustes de valores hechos sobre la marcha. |
 |

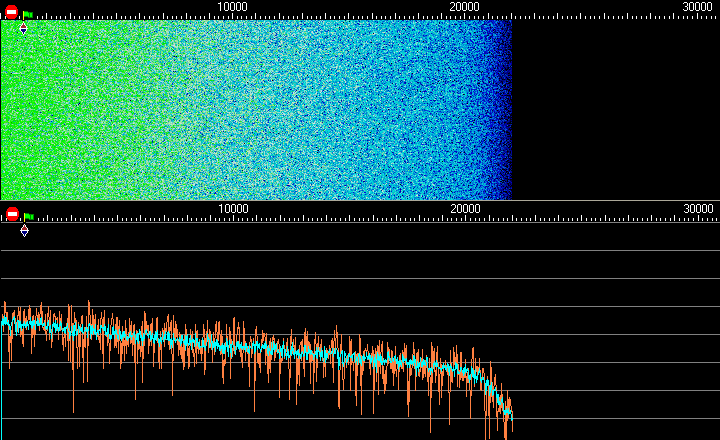

Respuesta en frecuencia, a la salida del transformador, a partir del ruido de discriminador sin señal de entrada, vista con MixW, con la placa de sonido funcionando con una frecuencia de muestreo de 44.1 KHz. Se nota que si bien la respuesta no es exactamente plana, debido a la respuesta del propio MC3361, el transformador, y el filtro pasabajos RC que se usa para eliminar la componente de 455 KHz, es mucho más plana que la salida de parlante, que cae a razón de 6 dB/octava o 20 dB/década a partir de 250 Hz. |
 |
Christian, LU5CQC; Alberto, LU2BN; Roberto, LU7ART; Miguel, LW3EMP y Pedro, LU7ABF, con la señal del amplificador ingresando al puerto de micrófono de la PC y comprobando el ancho de banda de discriminador y decodificación de señales de APRS/Packet-1200 con MixW. |
 |
Lo invitamos a ver más detalles del: Lanzamiento de globos Amsat Argentina del 9 de Septiembre de 2017.
|
