EXPERIMENTACIÓN EN SSTV DIGITAL - MODO KG-STV
6 y 13 de Marzo de 2022

Actualización: 31 de Marzo de 2022

Descripción:

Teniendo en cuenta unas pruebas de retransmisión de SSTV Digital en formato KG-STV realizadas recientemente en Europa usando pasadas de la Estación Espacial Internacional sobre dicho continente, el Radio Club QRM Belgrano organizó cuatros series de prácticas en dicho modo con el siguiente cronograma.

Dom 06mar2022, de 19 a 20 hs: VHF.
Dom 06mar2022, de 22 a 23 hs: VHF.
Dom 13mar2022, de 18 a 19 hs: HF en banda de 40 metros.
Dom 13mar2022, de 22 a 24 hs: VHF.

Una vez más se comprobó mediante experimentación que SSTV no es un modo QRP sino que en este caso particular del modo o formato KG-STV la relación señal ruido en el receptor tiene que estar en el orden de 15 a 20 dB o más, lo cual es relativamente facil de conseguir en VHF, pero dificil de conseguir en HF, debido al ruido eléctrico local en la zona del receptor.

También se verificó que dentro del modo KG-STV disminuye significativamente la posibilidad de recibir errores, usando las siguientes opciones que prolongan el tiempo real de transmisión de 2 a 5 minutos o más dependiendo de la cantidad de errores:

  • Modulación MSK, es decir solo dos estados o tonos de frecuencias de audio, 1200 bps, parecido a Packet Radio.
  • Convolución, es decir corrección de error hacia adelante, del tipo FEC.
  • Recuperación de errores, mediante retransmisión a demanda de la parte receptora.


    Antecedentes, software, manuales, imágenes e información relacionada

    Anuncio de las sesiones del 6 de Marzo de 2022.

    Anuncio de las sesiones del 13 de Marzo de 2022.

    Cronograma Operativo, de LU4AAO, con operación multibanda y multimodo incluyendo APRS y Satélite.(Versión Google Docs)

      https://amsat-nl.org/?page_id=568: Información general y software para bajar:

      https://issfanclub.eu/2022/02/15/ariss-sstv-experiments-20-feb-2022-more-details-on-amsat-on-site/: Información.

      http://www.g0hwc.com/kg-stv-english.html: Manual.

      https://www.sigidwiki.com/wiki/KG-STV: Una página con descripción.

      http://www2.plala.or.jp/hikokibiyori/soft/kgstv/: Sitio web del autor y software para bajar.

      https://www.sigidwiki.com/images/7/73/KG-STV_Readme.pdf: Otro manual, tipo TXT transformado en un PDF.

      https://www.g0hwc.com/downloads/kg-stv-english.txt: Readme en TXT.

      KG_STV_Install_Setup.pdf: Manual de instalación de Marzo de 2022.

      http://lu7aa.org.ar/ver.asp?dir=upload/LU4AAO/: Directorio UPLOAD en uno de los servidores de Amsat Argentina.

    Nota:
    El archivo ".exe" no se instala, sino que simplemente corre al clickear. Se usa la misma interface y seteos que para cualquier otro digimodo.

    ESPECTRO DE AUDIO OBTENIDO EN ESTAS PRUEBAS


    Espectro de audio para el método de modulación MSK.

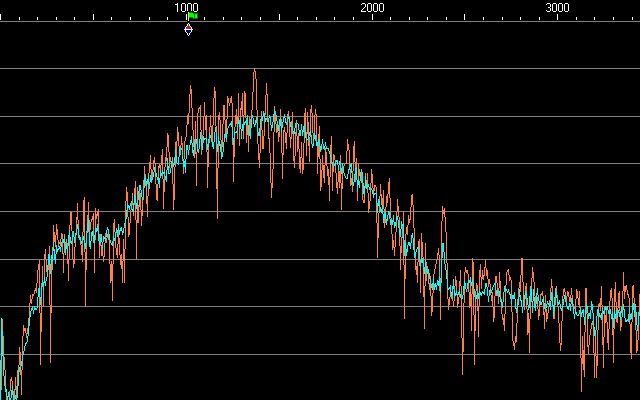

    Espectro de audio para el método de modulación 4FSK.



    GALERÍA DE IMÁGENES RECIBIDAS
    Los invitamos a ver las fotos e imágenes recibidas haciendo click en los íconos a continuación
    (Sección en Construcción)

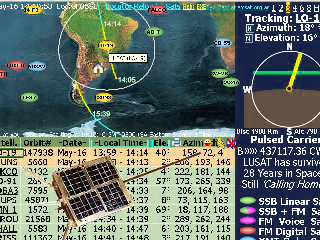

    TX: LU7ABF, RX:LU5AG.



      TX: LU5AG, RX: LU2BB.



    TX: LU2BB, RX: LU5AG.

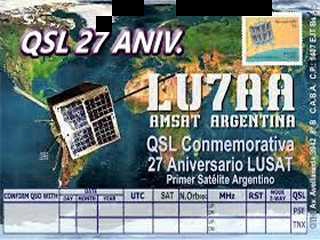

      TX: LU7ABF, RX: LW3DAO.



    TX: LU5AG, RX: LW3DAO.



      TX: LU7ABF, RX: LU2BB.



    TX: LU7ABF, RX: LW3DAO.



      TX: LW3DAO, RX: LU5AG.

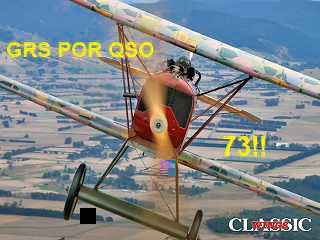

    TX: LU7ART, RX: LU9DNA.

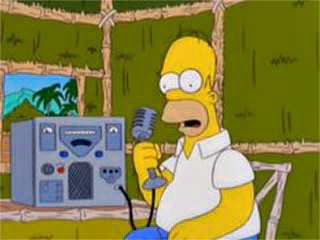

      TX: LU7ABF, RX: LU5CQC.



    TX: LW3DAO, RX: LU9DNA.



      TX: LU7ABF, RX: LU5AG.



    TX: LU7ART, RX: LU5CQC.



      TX: LU7ABF, RX: LU5AG.



    TX: LU5AG, RX: LW3DAO.



      TX: LU7ABF, RX: LW3DAO.



    TX: LU7ABF, RX: LU5AG.

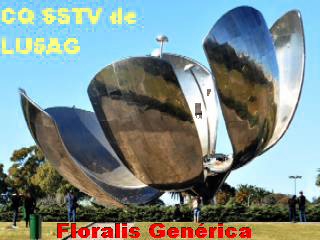

      TX: LU5AG, RX: LU5CQC.



    TX: LU5AG, RX: LW3DAO.



      TX: LU7ABF, RX: LU5AG.



    TX: LU7ABF, RX: LU5AG.



      TX: LU5AG, RX: LW3DAO.
