TALLER PRÁCTICO DE WSPR - MARZO / ABRIL DE 2017.
18 y 25 de Marzo y 1º de Abril de 2017
Último momento: El 13 de Abril de 2017 Amsat lanzó desde Villa Gesell un pico globo con baliza APRS de 25 mW. Ver:
Globos Amsat Abril 2017

Actualización: 13 de Abril de 2017
Página en construcción

Con motivo del lanzamiento del Globo Amsat Abril de 2017 con una baliza WSPR, se decidió organizar un taller práctico para explicar, aprender y promover el uso de este modo el 18 de Marzo de 2017 y proseguir el estudio con más reuniones técnicas o sesiones de este taller el 25 de Marzo y el 1º de Abril de 2017.

Fotos o Gráficos

Los invitamos a hacer click sobre las muestras para ampliarlas o bajarlas.

18 de Marzo de 2017: Taller Práctico de WSPR.

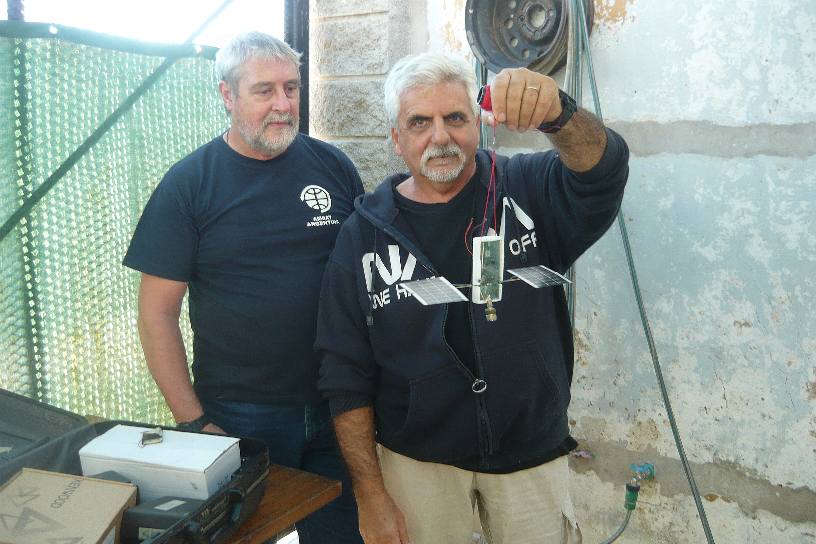

Alberto, LU1DCX e Ignacio, LU1ESY, mostrando el tracker WSPR, que integra la carga útil del Globo Amsat Abril 2017 llamado "Leila".

Alberto, LU1DCX y Juan Carlos, LU4AGC, preparando la baliza WSPR para dejarla en funcionamiento.

En la mesa: Beatriz, LU2BB y Pedro, LU7ABF. También se ve a Matías, LU9CBL; Christian, LU5CQC; Roberto, LU7ART y Jorge, LU7EBO.

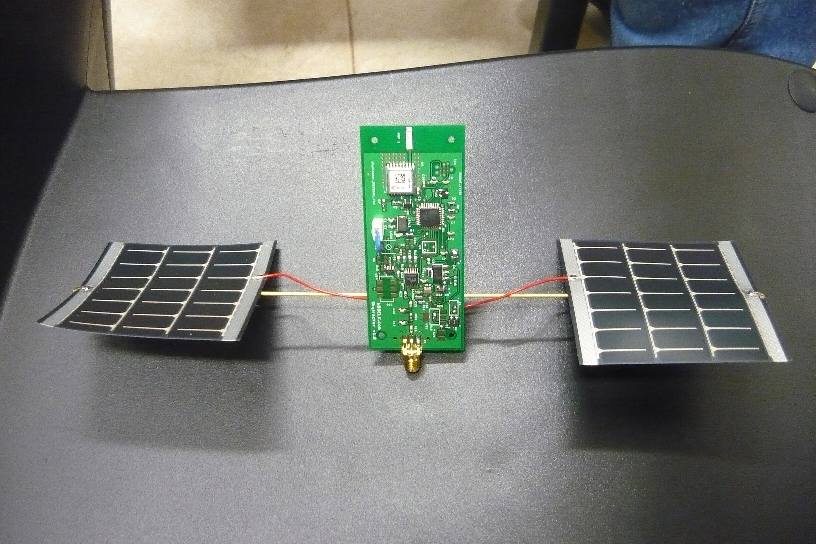

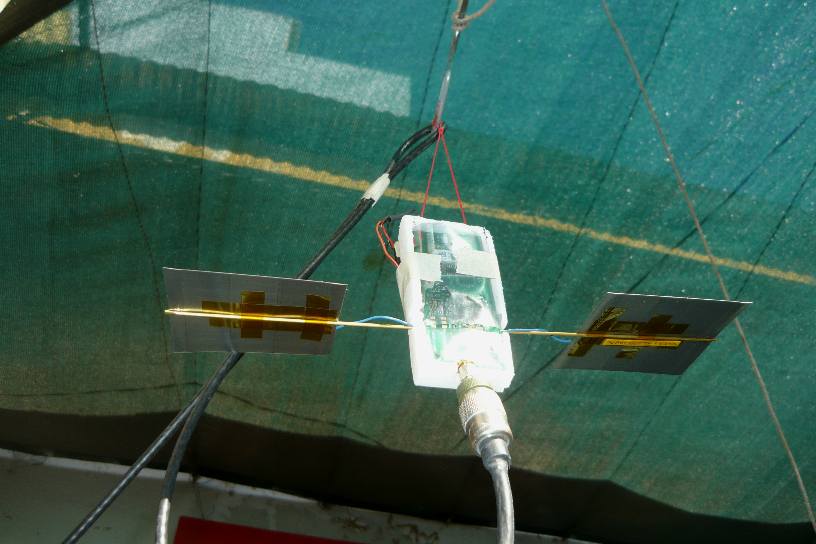

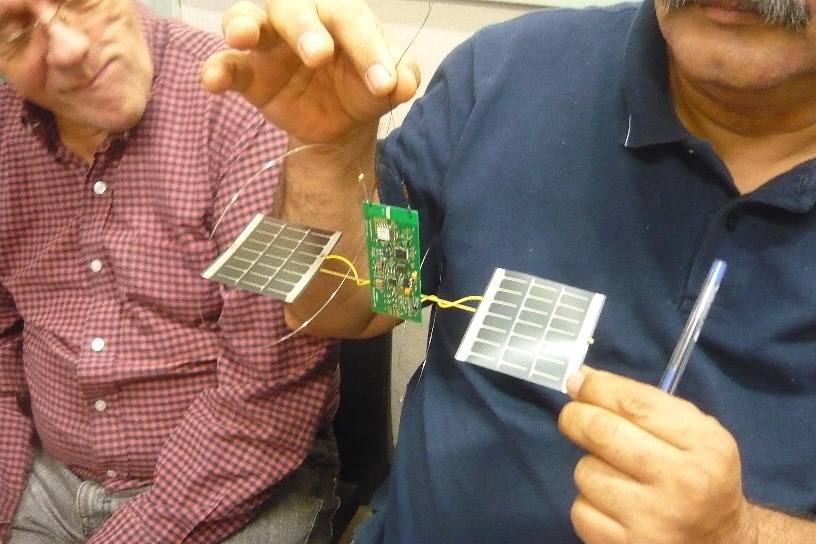

Baliza WSPR con sus paneles solares, en funcionamiento con antena externa conectada por el cable coaxial que se ve en la foto.

Roberto, LU7ART; Raul, LU5AG y Eduardo, LU5BEV. Más atrás y sentados: Ángel, LU6DC; Darío, LU9CZQ y Christian, LU5CQC. Atrás y de pie: Martín, LU4BME; Jorge, LU4AHE; Guillermo, LW8DTO; Mario, LU4BMG y Emiliano, LU2BCE.

De pie: Mario, LU4BMG; Emiliano, LU2BCE; Fernando y Javier, LU9ATJ. Sentados; Ignacio, LU1ESY; Alejandro, LU5ALE y Alberto; LU2BN.

Alejandro, LU5ALE; Alberto, LU2BN; José Luis, LU3AJL y Matías, LU9CBL.

En la mesa: Ignacio, LU1ESY y Pedro, LU7ABF; en la presentación del modo WSPR.

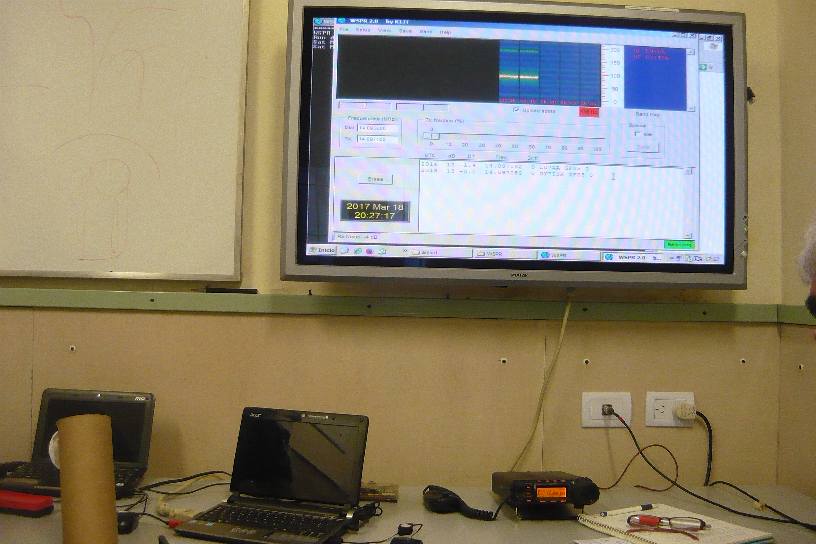

En la pantalla se muestra la recepción de señales WSPR.

Vista de la sala del Taller Práctico.

Ignacio, LU1ESY, muestra un globo de superpresión y el material con el cual está fabricado.

Otra vista de la sala del Taller Práctico.

Prosigue la presentación a cargo de Pedro, LU7ABF.

Sentados: Emiliano, LU2BCE; Christian, LU5CQC; Eduardo, LU5BEV; Alejandro, LU5ALE; Alberto, LU2BN; José Luis, LU3AJL y Matías, LU9CBL. De pie: Fernando y Ricardo, LU4ARU.

Emiliano, LU2BCE; Christian, LU5CQC; Alejandro, LW4DA; Ricardo, LU4ARU y Alberto, LU2BN. De pie: Martín, LU4BME y Fernando.

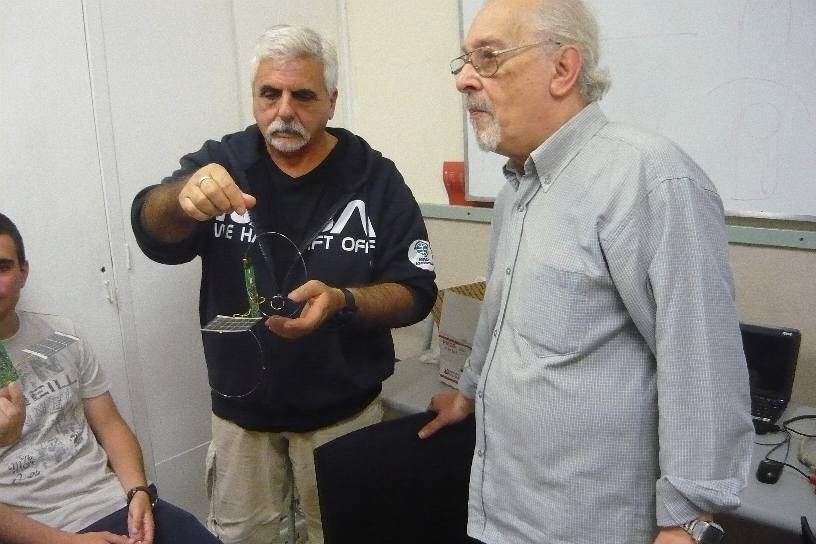

Ignacio, LU1ESY, mostrando otro modelo de tracker, este en particular, para bandas de VHF/UHF en APRS y Pedro, LU7ABF.

Sentados: Emiliano, LU2BCE; Alejandro, LW4DA; ricardo, LU4ARU; Alberto, LU2BN; Christian, LU5CQC y José Luis, LU3AJL. De pie: Jorge, LU4AHE; Fernando; Mariano, LU9ACJ y Martín, LU4BME.

Tracker de versión VHF en modo APRS.

Matías, LU9CBL; Pedro, LU7ABF e Ignacio, LU1ESY, mostrando el globo del tipo SBS-13, a ser lanzado en Villa Gesell.

Pedro, LU7ABF e Ignacio, LU1ESY, mostrando el globo del tipo SBS-13 a ser lanzado desde Villa Gesell.

Emiliano, LU2BCE; Fernando; Alejandro, LW4DA; Beatriz, LU2BB; Ricardo, LU4ARU y Alberto, LU2BN.

En la mesa beatriz, LU2BB y Pedro, LU7ABF que prosigue con la presentación.

Emiliano, LU2BCE; Fernando; Alejandro, LW4DA; Mariano, LU9ACJ y Martín, LU4BME

Muestra de una pantalla de recepción de la baliza.
Hacer cick sobre la opción "Upload Spots" del programa WSPR, para que los reportes suban a Internet.

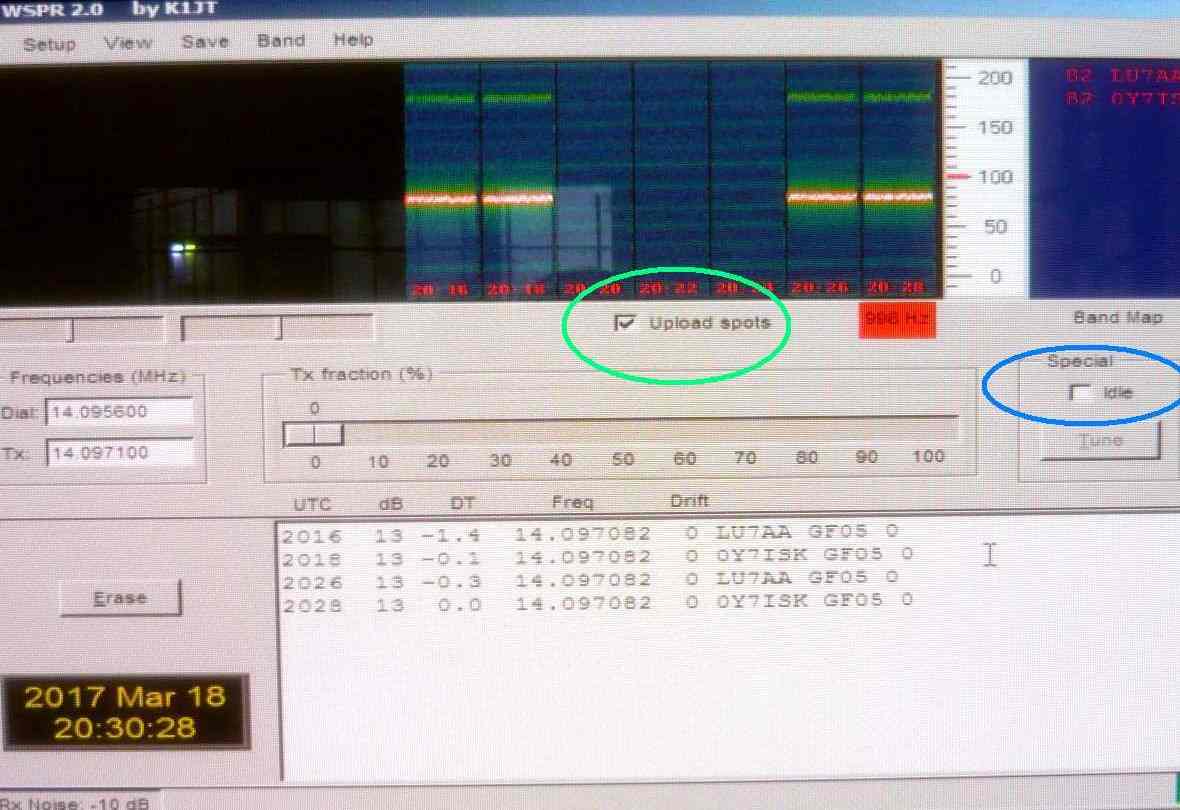

Asegurar que no esté clickeado la opción "Idle" para que funcione la recepción.

Sentado: Darío, LU9CZQ. De pie: Alejandro, LU5ALE; Alberto, LU1DCX y Jorge, LU4AHE.

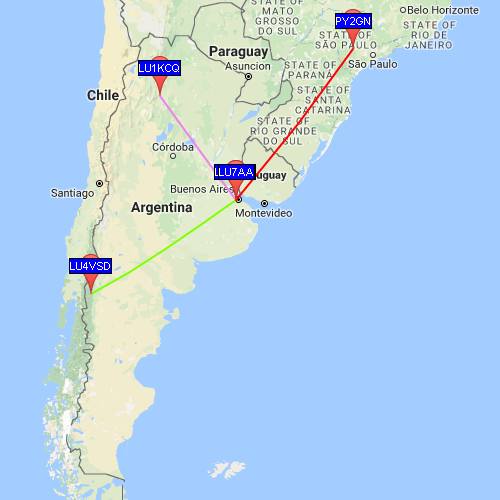

Muestra de una pantalla gráfica de la aplicación web WSPR.asp desarollada por Amsat Argentina.
http://lu7aa.org.ar/wspr.asp, aplicación web WSPR.asp de Amsat Argentina.

Muestra de una pantalla gráfica en WSPRnet usando la opción "Map" al tener habilitada la opción "Upload Spots" del programa WSPR, para que los reportes suban a Internet.
Sitio web de WSPRnet.

Presentación preparada por Amsat Argentina para este taller práctico, que se invita a todos los radio clubes a exhibirla.
Presentación de WSPR. (45 vistas, 17 MB)
http://physics.princeton.edu/pulsar/K1JT/, sitio de K1JT para bajar el programa WSPR v.2.
WSPR 2.0 User’s Guide, por K1JT y colaboradores. (20 págs, 7 MB)
Guía Rápida WSPR v.2, en Castellano por EA4ETR. (10 págs, 2.6 MB)

Reunión Técnica del 25 de Marzo de 2017.

Se evaluó el grado de interferencia que producen señales relativamente fuertes en la misma banda en la cual se recibe una señal debil de WSPR, y también el grado de interferencia que producen las armónicas en bandas inferiores a las que se reciben señales débiles de WSPR.

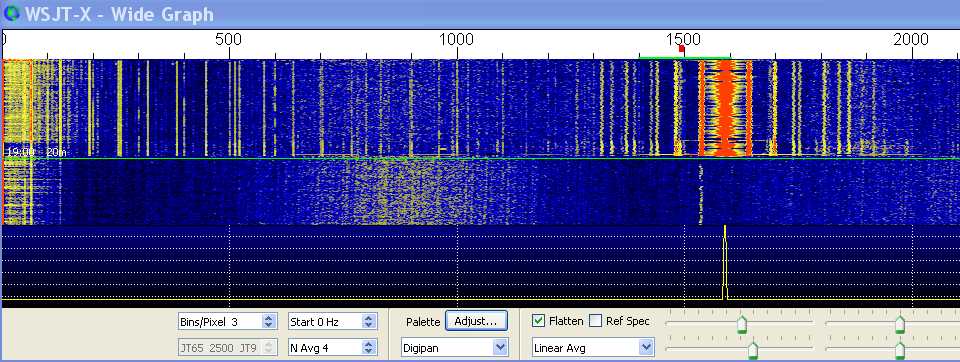

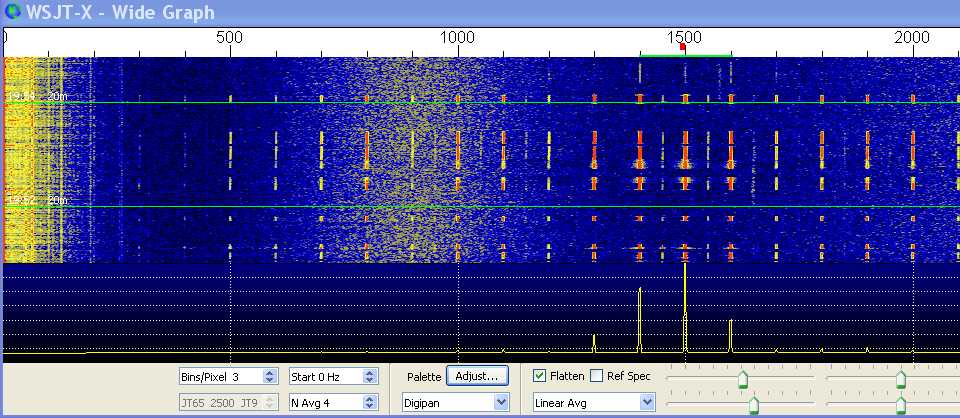

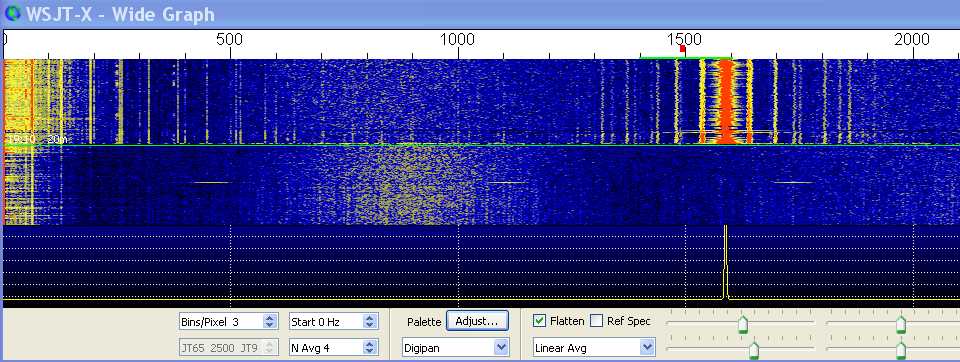

En esta imagen se muestra lo que recibe LU5CQC, sin preamplificador y sin atenuador a 350 metros de la transmisión de LU5AG, con 5 Watts, ambos en 20 metros. Notar la aparición de "espúreas", "imágenes", "productos" o "réplicas" que dificultan o impiden la recepción de otras señales débiles.

Casi la misma condición de la imagen anterior, solo que conectando el atenuador de entrada al receptor. Si bien las dificultades persisten, se nota una pequeña mejoría al conectar el atenuador, lo cual es normal en bandas bajas y sitios ruidosos como una ciudad o zona muy poblada.

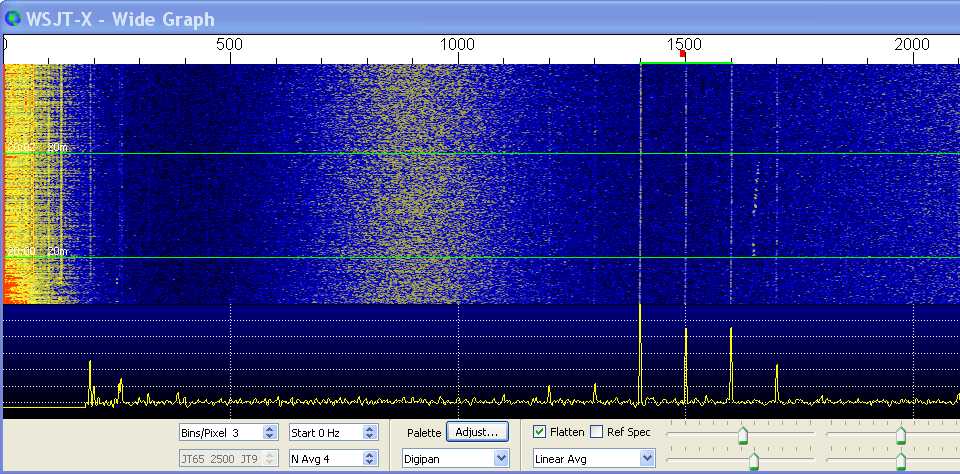

Prueba con armónicas: LU5AG transmite con 100 Watts en la banda de 40 metros. A 350 metros LU5CQC recibe en la banda de 20 metros, sin premaplificador y con el atenuador conectado. Notar la típica aparición de "espúreas", "imágenes", "productos" o "réplicas" que dificultan o impiden la recepción de otras señales débiles.

Casi las mismas condiciones que la prueba anterior, pero LU5AG baja la potencia en 40 metros a 5 Watts, mientras que LU5CQC, a 350 metros recibe en la banda de 20 metros. Notar como persisten señales no deseadas.

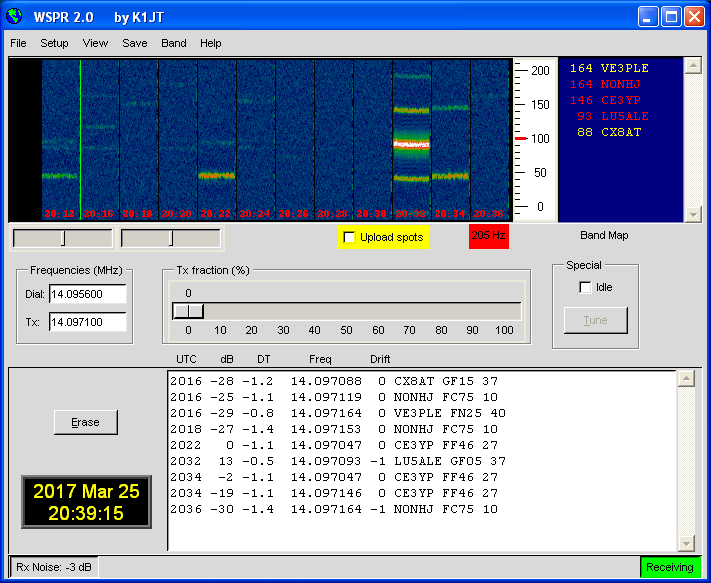

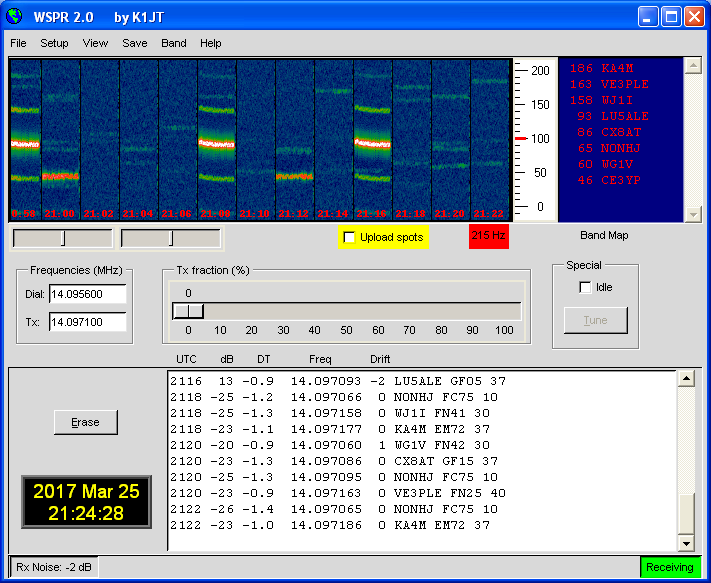

En este conjunto de pruebas, transmite LU5ALE con 100 Watts a 1400 metros en línea recta de LU4AAO, que usa atenuador a la entrada, ambos en la banda de 20 metros. Notar que hay estaciones activas en la banda, frecuencia y modo, pero que en los minutos que transmite LU5ALE a esta distancia, se percibe el desplazamiento de frecuencia o "drift", aparecen "espúreas", "imágenes", "productos" o "réplicas" y no se ve ni se decodifica a ninguna otra estación.

Aquí transmite LU5ALE con 5 Watts a 1400 metros en línea recta de LU4AAO, que usa atenuador a la entrada, ambos en la banda de 20 metros. Notar que si bien hubo disminución de señal a nivel S-meter, en lo decodificado no se percibe mucha diferencia, en algunos casos algo mejora el "drift", pero siguen apareciendo "espúreas", "imágenes", "productos" o "réplicas" y no se ve ni se decodifica a ninguna otra estación.

Aquí transmite LU5ALE con 100 Watts a 1400 metros en línea recta de LU4AAO, que usa atenuador a la entrada, ambos en la banda de 20 metros. Notar que en la hora/minuto 2116, se alcanza a ver una señal de otra estación, pero además del "drift", siguen apareciendo "espúreas", "imágenes", "productos" o "réplicas" y no se decodifica a la estación que se alcanza a ver ni a ninguna otra. Se deja corriendo la prueba en recepción solamente 6 minutos más, para asegurar que sigue habiendo actividad en la banda/frecuencia/modo.

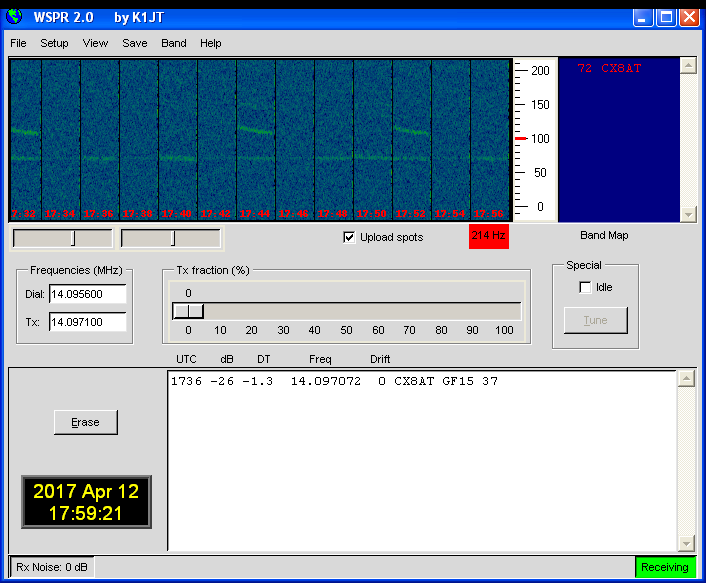

Las pruebas siguieron varios días más, para dar reportes de recepción a una baliza WSPR que estaba probando LU1ESY. Esta captura de pantalla muestra un intervalo de tiempo en el cual se decodificó a CX8AT, mientras que aparece una señal que no se pudo saber de quien era, porque se corre de frecuencia tanto que fue imposible indetificar a su dueño.

Resultados y recomendaciones

Estas pruebas fueron hechas con equipos, antenas y otros medios de uso común y disponibles para una mayoría de radioaficionados. Las distancias indicadas se usan por simple disponibilidad, practicidad, posibilidad de repetir o hacer otras pruebas y están en una zona densamente edificada, que representa una atenuación considerable de la onda terrestre en estas frecuencias. En zonas suburbanas o campo, por menor atenuación de la onda terrestre, las señales locales podrían ser aún mayores y por lo tanto, los resultados podrían ser peores.

Como consecuencia de los análisis generales de saturación de receptores, dados especialmente por el amplificador de RF y el primer mezclador, sumado a lo relevado específicamente en estos talleres y reuniones técnicas, se llega a la conclusión que si desea ayudar con cualquier operativo Globo en el cual haya una baliza WSPR con 25 mW o similar:

No transmita, ni en la frecuencia de operación, ni +/- 15 KHz, ni en frecuencias de bandas inferiores cuyas armónicas puedan estar en el rango indicado, porque pueden interferir a estaciones en la zona que estén recibiendo a la baliza WSPR.

Reciba las señales la baliza WSPR y suba el reporte de recepción a Internet para que lo vea el mundo en la red WSPRnet, haciendo click en la opción "Upload Spots" del programa que utilice.

No transmita a menos que haya probado que sus señales no se corren. Si se corre es inutil transmitir, porque no será decodificado.

Reunión técnica del 1º de Abril de 2017

Mediante coordinación previa, tuvo lugar esta reunión para proseguir con pruebas en WSPR, manteniendo una estación en recepción varias horas, visualizar y analizar resultados.

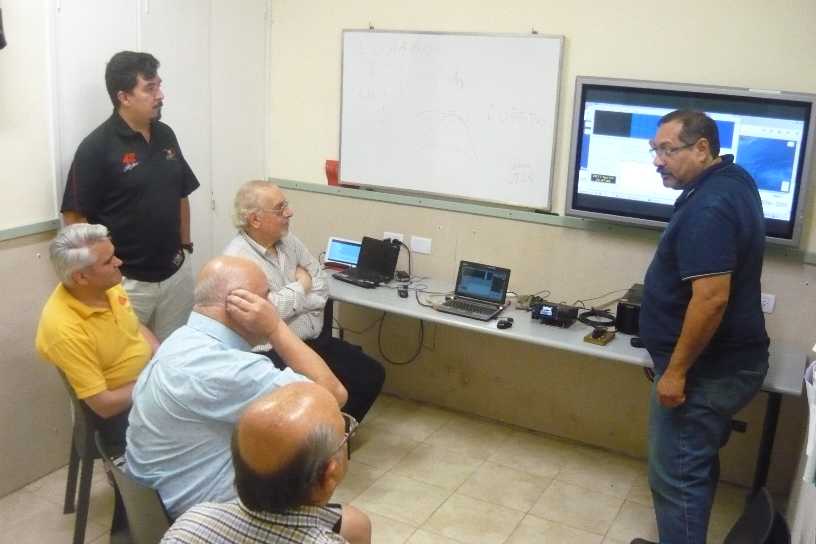

	En la mesa y frente a la estación recibiendo WSPR están Pedro, LU7ABF y Beatriz, LU2BB. Sentados: ; Fernando, LU1EIT y Alberto, LU2BN.
	De pie están Emiliano, LU2BCE y Alberto, LU2BN. Sentados: Pedro, LU7ABF; Raul, LU5AG; ; y Fernando, LU1EIT.

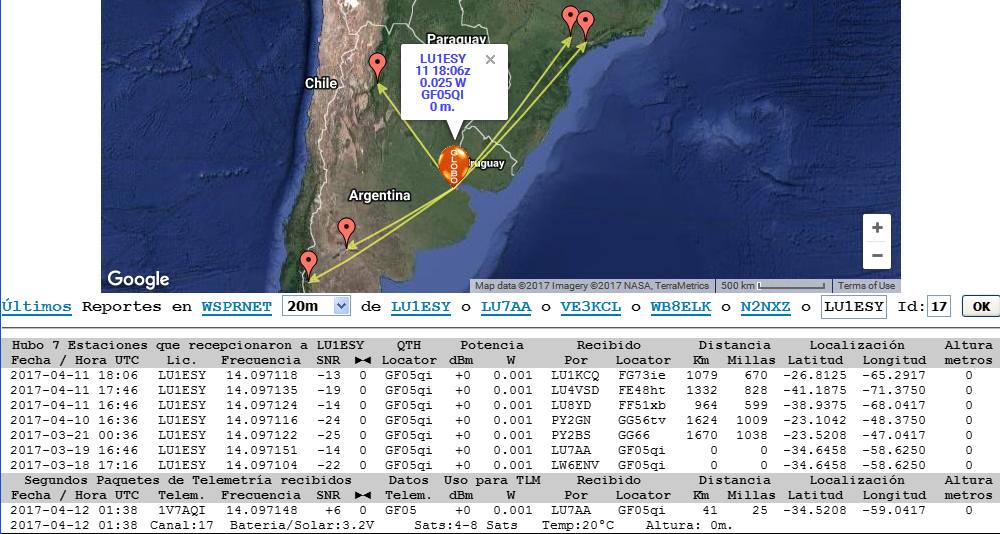

	Muestra de una pantalla gráfica de la aplicación web WSPR.asp desarollada por Amsat Argentina. http://lu7aa.org.ar/wspr.asp, aplicación web WSPR.asp de Amsat Argentina.
