Usando cables originales, con la configuración de fusibles también original y fichas Molex ya dañadas por recalentamiento hemos medido caídas de tensión de hasta 2,1 Volt, lo cual es demasiado para el buen funciomiento de cualquier equipo de HF. Cabe destacar que en la mayoría de los casos, los fabricantes de semiconductores de la etapa de salida (la más exigida en esta situación), especifican que deben llegar 12,5 Volts a los colectores de los transistores de salida, para poder cumplir reglas de linealidad (IMD, productos de distorsión de 3º y 5º orden y superiores), establecidas por el marco regulatorio.
Sin entrar en discusiones si tal ficha es realmente apta o no para 20 o 22 amperes, hemos encarado modificaciones basadas en como vinieron de fábrica los cables de alimentación de algunos equipos, con cuatro conductores que llegan hasta el pin interno de la ficha Molex, lo cual tiende a ecualizar las corrientes en los cables y disminuir la carga térmica en cada pin. Además hemos eliminado el fusible sobre el negativo, puesto portafusible y fusible para algo más de la mitad de la corriente en cada cable positivo (por si hubiera desbalances leves), lo cual hace que la caída por tales elementos, al pasar de serie a paralelo sea una cuarta parte de su valor original.
En general los cables provistos con los equipos suelen tener 3 metros de longitud, lo cual es demasiado largo para su uso en el shack, por lo tanto en algunos casos hemos empleado el mismo cable original, cortado a la mitad y en paralelo, solo unidos en el punto de conexión a la fuente.
En otros casos hemos armado cables nuevos, usando fichas Molex 6 nuevas, a partir de conductores de 2,5 o 4 mm2, que llegan hasta el pin del conector, utilizando las clásicas cubiertas negras y rojas. En estos casos, además del crimpeado, hemos completado la unión entre conductor y pin con estaño, lo cual incrementa la superficie disponible para la disipación de calor desde el pin hacia el conductor, para disminuir la carga térmica en la ficha.
Los resultados fueron los siguientes:
- Se pasó de caídas de entre 2 y 2,1 Volt, a caídas de entre 0,7 a 0,8 Volts entre fuente y tensión interna en el transceptor, para el peor caso de consumo, cuando se reaprovecharon fichas Molex 6 (que no estaban quemadas) y cables originales de equipos.
- Se pasó de caídas de entre 2 y 2,1 Volt, a caídas de 0,5 Volts entre fuente y tensión interna en el transceptor, para el peor caso de consumo, cuando se usaron fichas Molex 6 nuevas, con pines crimpeados y soldados y cables nuevos de 4 mm2.
- No se volvieron a recalentar ni quemar fichas Molex 6.
Los invitamos a ver más detalles gráficos y fotos haciendo click en los íconos a continuación:
 |

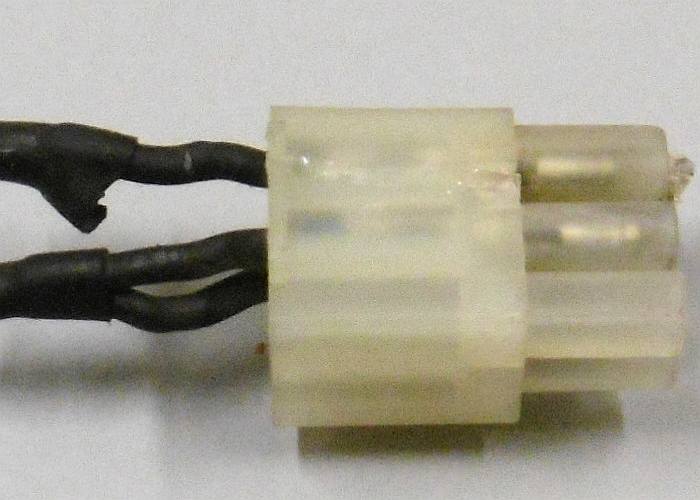

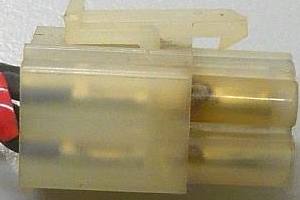

Esta ficha Molex 6 no está visiblemente quemada, pero en la misma había una caída de tensión significativa. |
 |

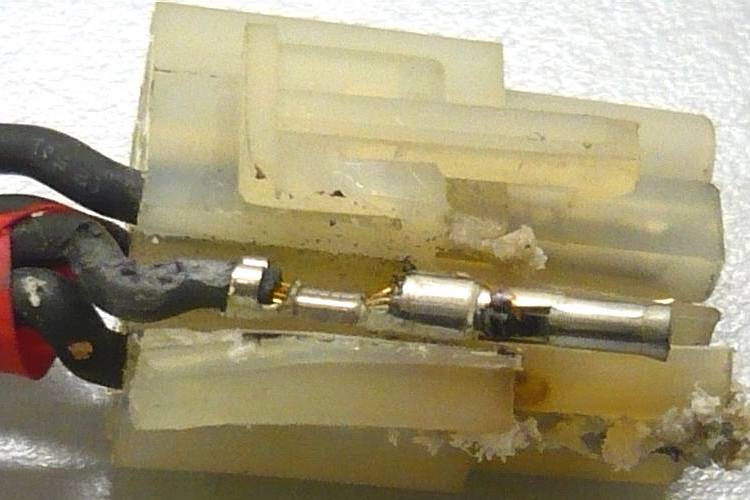

Al abrir la ficha Molex 6 de la foto de arriba se comprobó que estaban recalentados dos pines en su interior, en el punto de contacto con el conector del transceptor. Además nótese la conexión tipo "Y" del cable. Eso no es bueno si desde el punto de vista eléctrico ya que disminuya a la mitad la sección del conductor, ni térmico, por lo expresado arriba. |
 |

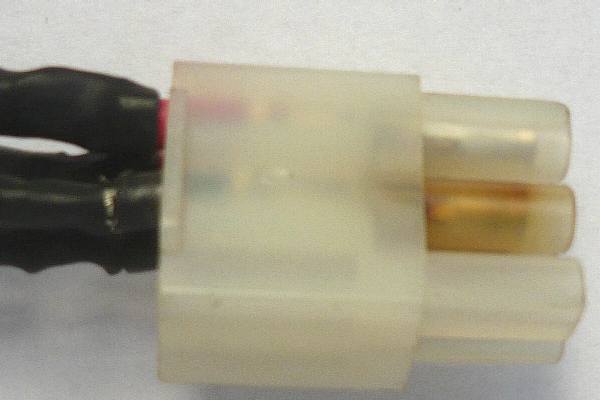

En esta ficha Molex 6, además de la caída de tensión, a simple vista era evidente el recalentamiento. |
 |
Al abrila se observó el recalentamiento en la zona de contacto con el conector del equipo y la misma conexión tipo "Y" en el conductor, descripta arriba. |
 |

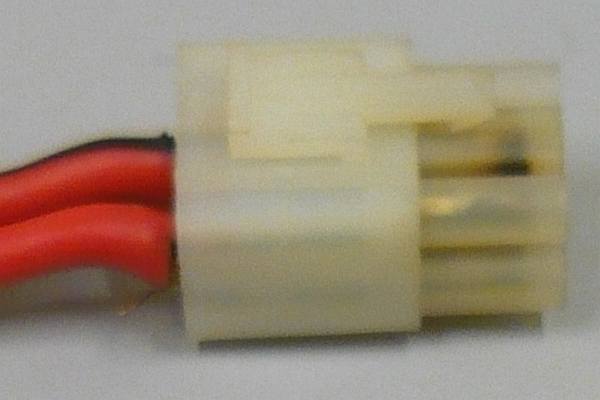

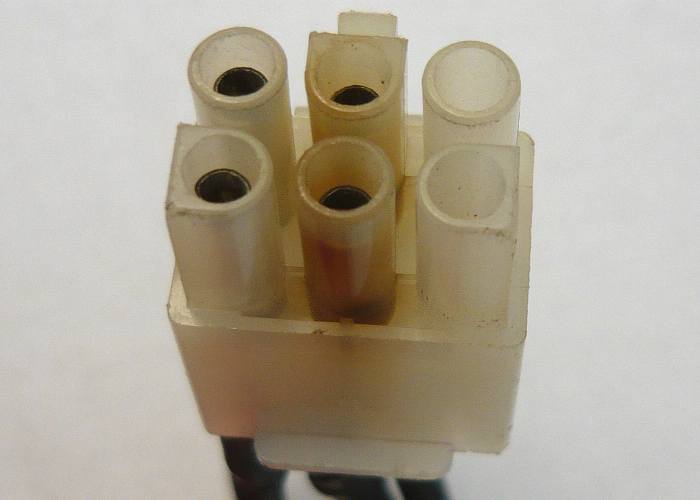

En esta ficha Molex 6, se podía observar a simple vista el recalentamiento en algunos de sus pines. |
 |
Detalle de la ficha de la foto de arriba. Además nótese el siguiente detalle: Durante el armado, la altura de los pines dentro de la ficha no quedó igual, y se quemaron los que estaban más profundos. |
 |

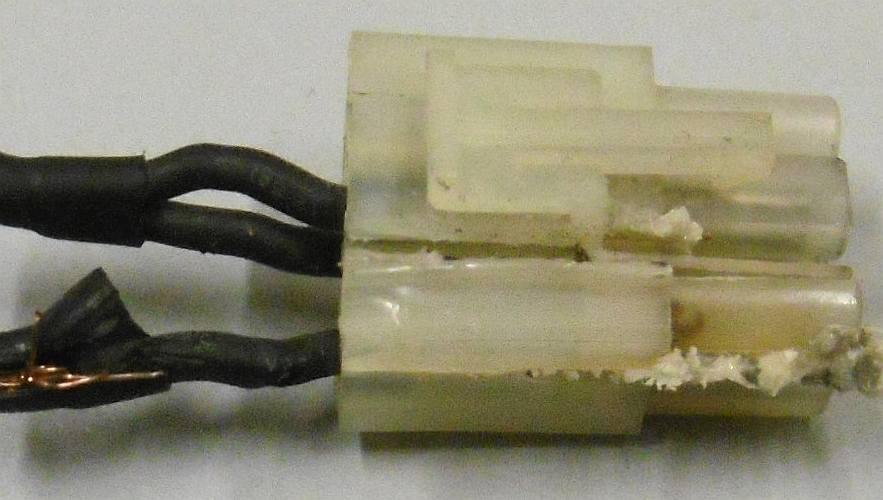

Otra ficha Molex 6 visiblemente quemada. |
 |
Esta ficha Molex 6 llegó a la destrucción. Nótese que también tiene una conexión tipo "Y" en los conductores. |
 |
Otra foto de las dos fichas Molex 6 de arriba. |
 |

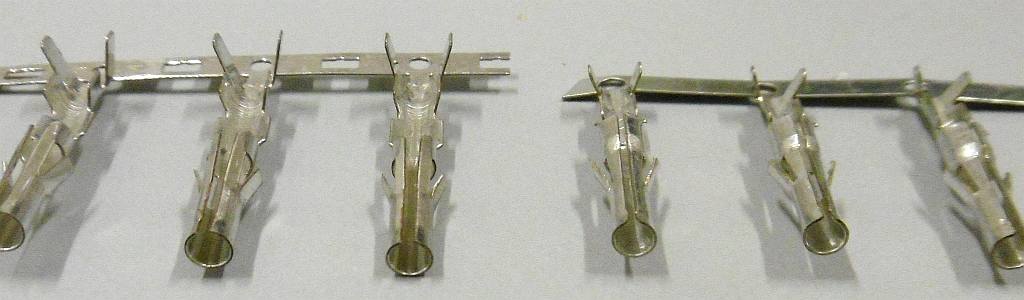

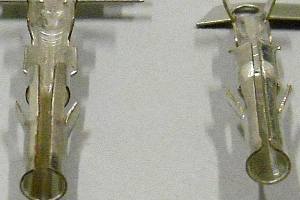

En el mercado local se consiguen estas dos versiones de pines para fichas Molex 6: Nótese como la de la izquierda parece significativamente más grande que la de la derecha. A la de la izquierda hay que cerrarla / apretarla significativamente para que entre con suficiente fuerza y apriete bien a su contrapartida en el equipo. Si esto no se hace, entra flojo, hace mal contacto, se calienta y se quema como se muestra en las fotos de arriba. |
 |
24 de Marzo de 2019: Raul, LU5AG y Roberto, LU7ART, soldando terminales #16, que son los que entran comodamente en cualquier fuente de alimentación con conectores a rosca, con orificio para fichas banana. |
 |

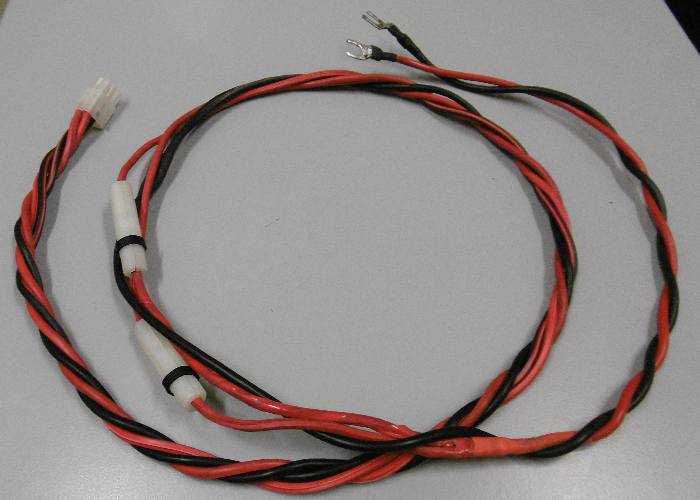

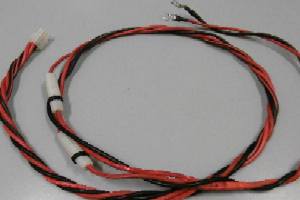

Cable modificado con ficha Molex 6 nueva. |
