Experimentos Globo y Parapente LU7AA Amsat Argentina


Experiencia Parapente Agosto de 2012
Se agracede el envío de logs, reportes, audio, decodificación, capturas de pantallas y de las imágenes de SSTV, etc. a:
parapente (arroba) amsat.org.ar

Experimento terminado:
Baliza de Telemetría en 40 y 20 metros
7021,85 y 14043,70 KHz CW

Actualización: Septiembre de 2013

RESUMEN DE ESTA ACTIVIDAD:

Si bien no está completamente terminada la experiencia del globo lanzado el 19 de Mayo de 2012 desde Gral. Pico, La Pampa, se prosigue con el armado de hardware, el desarrollo de software y la implementación de nuevas modalidades de operación del repetidor, para aprovechar la experiencia anterior y preparar un nuevo lanzamiento de Globo, estimado para Octubre de 2012.

Hay un nuevo receptor GPS, que en ppio puede volar más alto, una nueva cámara de SSTV con mejor definición de color, un nuevo transmisor de SSTV, separado del repetidor y un nuevo desarrollo de caja contenedora, antenas y plano de tierra. Además se está preparando una nueva baliza de telemetría en CW, con más potencia y algunas características especiales. La próxima carga util incluye conjuntamente los experimentos que se mencionan a continuación.

Experimentos y Frecuencias:

Repetidora:  145.950 KHz (salida VHF)
Beacon   CW: 145.950 KHz (cada 4 minutos)
SSTV / FM  : 145.930 KHz
Beacon APRS: 144.930 KHz
Repetidora:  435.950 KHz (entrada UHF con subtono de 123 Hz)
Beacon CW HF:  7.020 KHz

Coord.  VHF: 147.075 KHz (+600) RPT Zárate
Local   VHF: 145.700 KHz Simplex FM
Coord.   HF:   7.090 KHz (+/-10 KHz, LSB)

La repetidora recibe con -112 dBm (0,56 uV) y transmite con 1,5 Watts, por lo que se escuchará con un handy en el AMBA a partir de los 120 metros de altura aproximadamente dependiendo de las condiciones de despeje de cada uno, y se activará el repetidor a partir de los 180 metros.

En base a las anteriores experiencias con planeadores y parapentes, sabemos que que en esto son mejores los resultados con un handy y una antena direccional portátil de construcción casera, como la "Ioio" o una "Arrow", que un transceptor base o móvil, con antena omnidireccional y largos cables coaxiales. Lo mismo sucede con varios satétiles de órbita baja.

Por eso los invitamos a visitar la página del Taller Práctico de Satélites, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano, . para ver y construir cualquiera de estas antenas, que tienen probada eficacia para este tipo de comunicaciones.


Tiene algún reporte para enviar ?

Será bienvenido su envío en forma de escrito, archivos gráficos, de datos, capturas de pantallas y de imágenes, sonido o video en cualquier formato a la dirección:
  parapente@amsat.org.ar.
Gracias anticipadas por participar, ayudar y enriquecer la actividad amateur en experimentación y en satélites.

De ser posible, apreciamos la difusión de esta información.

73, LU7AA, Amsat-LU
amsat.org.ar
  info@amsat.org.ar.
  parapente@amsat.org.ar.



REUNIONES TÉCNICAS PREVIAS Y DE COORDINACIÓN DEL GRUPO DE TRABAJO:

Haga click sobre las fotos de las reuniones y encuentros preparatorios para ampliarlas o bajarlas.

Reunión Técnica del 18 de Julio de 2012: Se analizó la mecánica de las planillas de clasificación del concurso sobre el repetidor del globo del 19may2012 y se evaluó el nuevo hardware a usar en los próximos experimentos parapente y globo. Pedro, LU7ABF; Adrián, LU1CGB e Ignacio, LU1ESY.

Alberto, LU1DCX; Juan Carlos, LU4AGC y Pedro, LU7ABF.

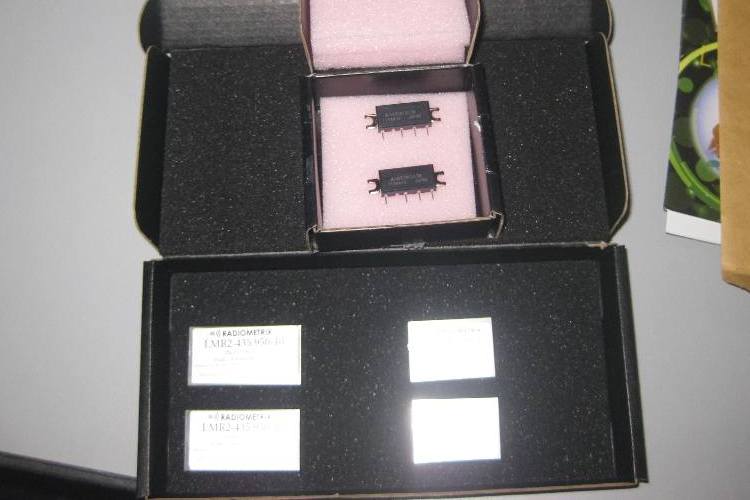

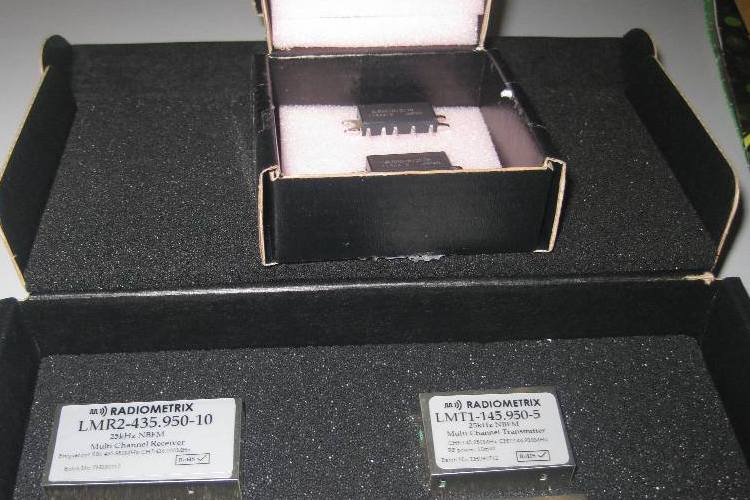

Modulos y hardware recién recibidos, que se incorporarán al nuevo experimento globo y parapente.

Juan Carlos, LU9DO; Beatriz, entonces LU1BDB y actualmente LU2BB y Alberto, LU1DCX.

Otra vista de los materiales: Arriba está el amplificador para VHF y abajo, los módulos TX y RX.

Adrián, LU1CGB; Ignacio, LU1ESY y Juan Carlos, LU9DO.

Pedro, LU7ABF y Pedro, LU3AIV.

Reunión Técnica del 1º de Agosto de 2012.
Ignacio, LU1ESY, muestra un nuevo paracaídas. A la derecha: Adrián, LU1CGB y Juan Carlos, LU9DO.
Vista del nuevo experimento SSTV, cuyo transmisor se ve arriba y la cámara abajo.

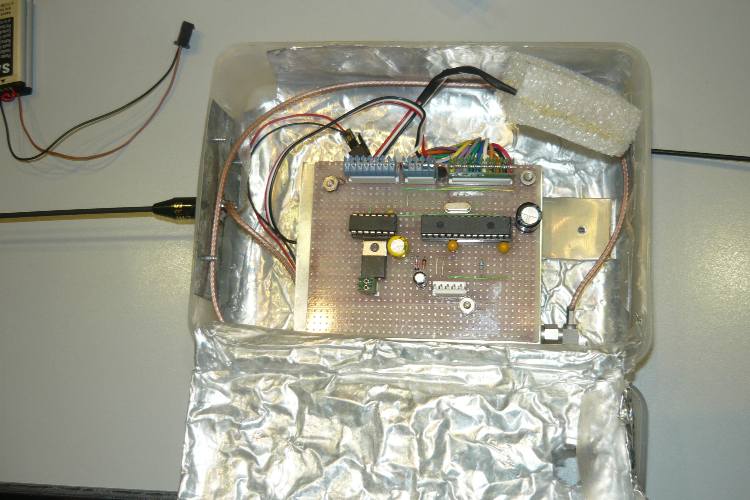

Placa de lógica con un nuevo desarollo de software. Abajo están el transmisor y receptor.
Juan Carlos, LU9DO y Juan Carlos, LU4AGC, frente a la caja del experimento SSTV que se ve de perfil y con la antena hacia abajo.
Primeras pruebas de transmisión de SSTV. Adrián, LU1CGB; Juan Carlos, LU9DO; Juan Carlos, LU4AGC y Alberto, LU1DCX.

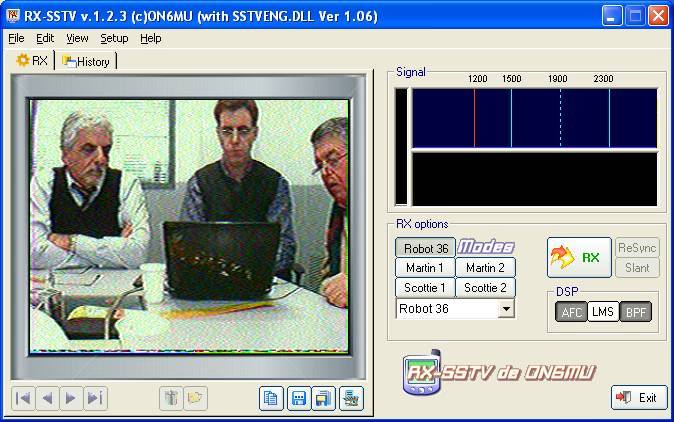

Captura de pantalla de la transmisión de SSTV.
Juan Carlos, LU4AGC y Alberto, que toma las medidas para la preparación de una nueva caja que contiene a los experimentos.
Raul, LU5AG; Leandro, LW6ENV; Alejandro, LW6DFX y Gastón, LW5EOL.

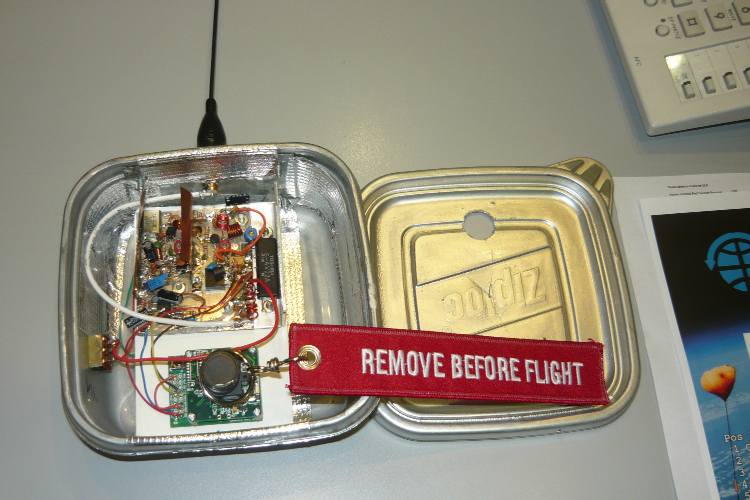

Edgardo, LU1AR, quien presentó un nuevo transmisor para la baliza de telemetría en CW para los próximos experimentos, incluído el globo previsto para Octubre de 2012. A la derecha: Pedro, LU7ABF e Ignacio, LU1ESY.


Más vistas de la reunión técnica del 1º de Agosto de 2012.


Mapas para UI-View32 y visualización en Internet:

Haga click sobre la imagen para bajar el mapa georeferenciado (938 x 452 pixeles, 779 KB), para usar con el UI-View32. También baje el archivo Capilla.txt (actualizado/corregido 03dic2011). Para poner el mapa activo en UI-View copie los archivos Capilla.jpg y Capilla.txt en el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar el Capilla.txt a Capilla.inf , refrescar mapas y cargar el mapa Capilla. Sobre este mapa se puede en vivo el desplazamiento del parapente al copiar datos APRS que emita el tracker.

Haga click sobre la imagen para bajar el mapa georeferenciado (1703 x 879 pixeles, 274 KB), para usar con el UI-View32. También baje el archivo zarate.txt (actualizado/corregido 05ago2011). Para poner el mapa activo en UI-View copie los archivos zarate.jpg y zarate.txt en el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar el zarate.txt a zarate.inf , refrescar mapas y cargar el mapa zarate. Sobre este mapa se puede en vivo el desplazamiento del parapente al copiar datos APRS que emita el tracker.

El packet con formato APRS se emite también por 144.930 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en:
http://aprs.fi/lu7aa-11.



FOTOS Y GRÁFICOS DEL DÍA DEL VUELO:

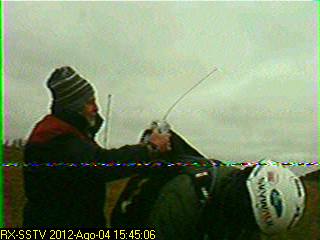

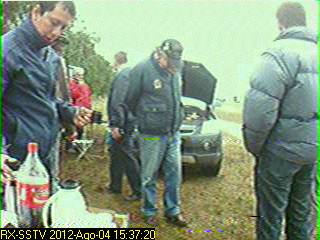

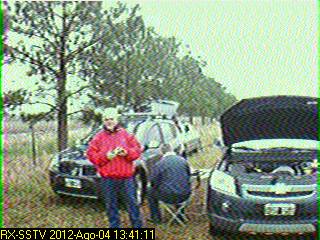

Primera imagen transmitida en tierra por SSTV y capturada por LU1CGB, Adrián.

En el Radio Club QRM Belgrano, Beatriz, entonces LU1BDB y actualmente LU2BB, comienza su operación en 7090 KHz, banda de 40 metros.

Captura de pantalla de UI-View32 hecha por LW8EXS, Pablo, a partir de la señales de APRS en VHF.

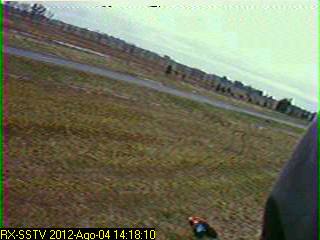

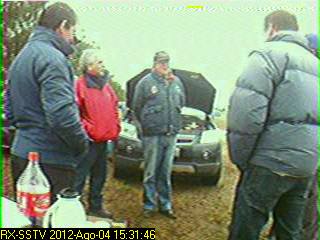

Primera imagen transmitida en tierra por SSTV.

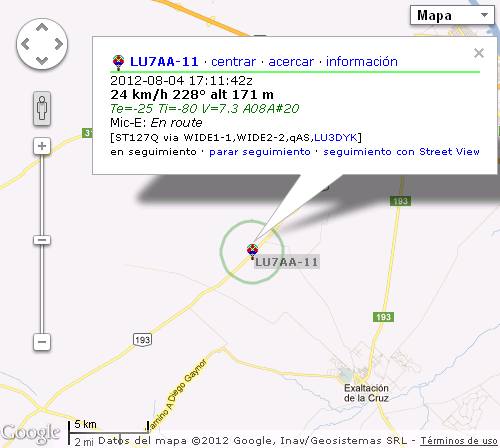

Primera captura de pantalla de APRS.fi hecha en el Radio Club QRM Belgrano.

LU4AAO Radio Club QRM Belgrano, operada por LU7EBO, Jorge, en VHF/UHF sobre el repetidor en vuelo.

Otra Captura de pantalla de UI-View32 hecha por LW8EXS, Pablo, desde Mercedes, Pvcia. de Buenos Aires.

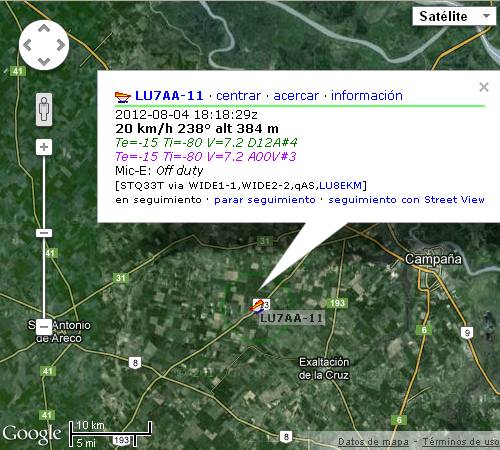

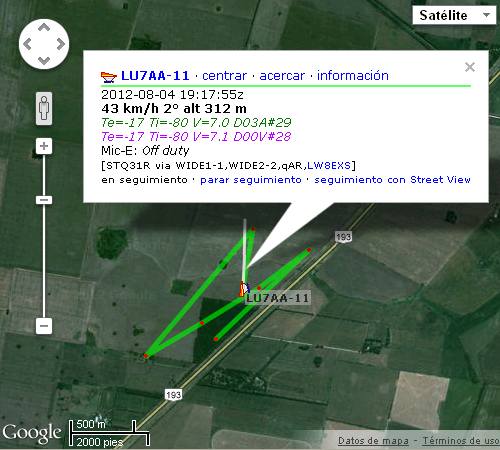

Captura de pantalla de APRS.fi.

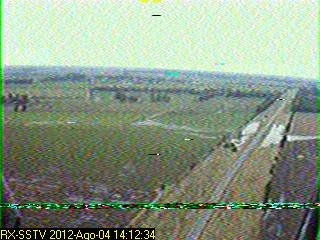

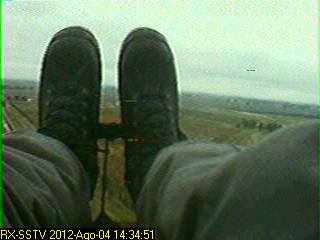

Primera imagen transmitida en vuelo por SSTV.

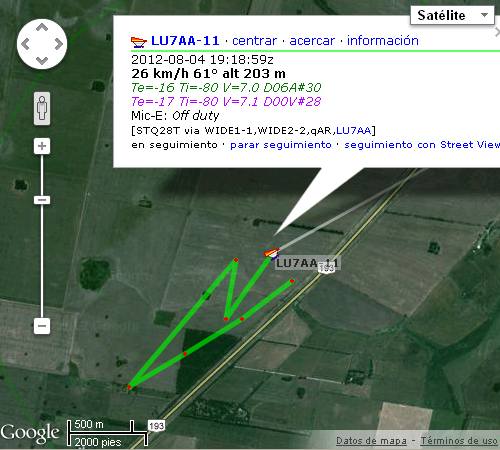

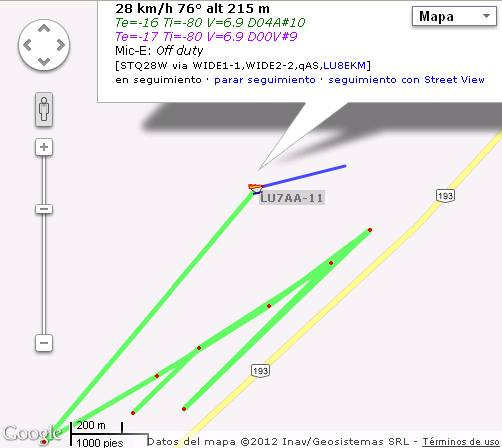

Captura de pantalla de APRS.fi.

LU4AAO Radio Club QRM Belgrano, operada por Beatriz, entonces LU1BDB y actualmente LU2BB, en 40 metros y por LU7EBO, Jorge, en VHF/UHF sobre el repetidor en vuelo.

Captura de pantalla de APRS.fi.

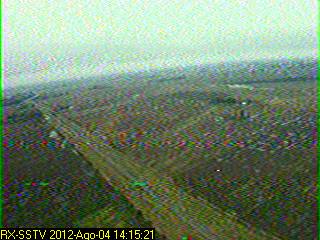

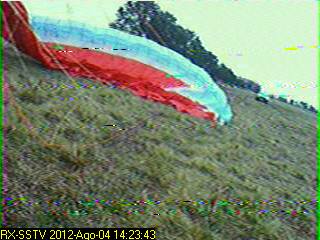

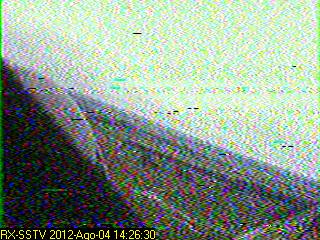

Otra imagen transmitida en vuelo por SSTV.

Captura de pantalla de APRS.fi.




MÁS IMÁGENES EN SSTV





Más imágenes en SSTV


TELEMETRÍA RECIBIDA:

Captura de tramas APRS, hechas por LU9DO, Juan Carlos, en el sitio.

(En preparación)


REPORTES Y COMENTARIOS:

LU6FAF, Daniel: En primer lugar felicitar al grupo de LU por la tarea que están realizando. En esta oportunidad les envío fotos y tomas de pantalla APRS.fi. En mi QTH: Yaesu 2400, Antena Ringo a 12 Mts. No fue posible recepcionar fonía o SSTV. Escuchas en 40 Mts Beatriz entonces LU1BDB y actualmente LU2BB. Señal 5/7 fuertes estables y muy claras.




ESTACIONES ESCUCHADAS:

Lista de estaciones contactadas en la banda de 40 metros:
CX1HK, CX2TQ, CX5RW, LU1CGB/D, LU1EJU, LU1ESY/D, LU1FSE, LU1MPZ, LU2BJD, LU2EM, LU2FP, LU3DDP, LU4AGC/D, LU4BB, LU4FTA, LU5EK, LU6EQV, LU6UOV, LU7ABF, LU7ECC, LU7EYU, LU8DC, LU8DWS, LU9AF, LU9DO/D, LW6DML.
