Experimentos Globo y Parapente de LU7AA Amsat Argentina
Actualización: 21 de Junio de 2015.
PRESENTACIÓN Y RESUMEN DE ESTA ACTIVIDAD:
4 de Noviembre de 2014:
Beatriz, LU2BB; Ignacio, LU1ESY y Alberto, LU1DCX.
Raul, LU5AG; Oscar, LU2AOP y Daniela.
20 de Noviembre de 2014:
Raul, LU5AG; Ricardo, LU4ARU y Alberto, LU1DCX.
Beatriz, LU2BB y Juan Carlos, LU4AGC.
Se aprovechó el encuentro para celebrar el cumpleaños de Adrián, LU1CGB y de Pedro, LU3AIV.
Pedro, LU3AIV, quien también cumplió años ese día.
17 de Diciembre de 2014:
Mario, LU4BMG; Juan Carlos, LU4AGC y Raul, LU5AG.
Julio, LU1DZL; Adrián, LU1CGB e Ignacio, LU1ESY.
Pedro, LU3AIV; Juan Carlos, LU9DO y Julio, LU1DZL.
6 de Enero de 2015:
Oscar, LU2AOP; Juan Carlos, LU4AGC y Juan Carlos, LU9DO.
Alberto, LU1DCX, muestra la adecuación del repetidor Betty V, para ser usado en forma terrestre durante la Semana del LUSAT, con una configuración llamada "Betty Indoor".
Detalle de "Betty Indoor".
Oscar, LU2AOP; Juan Carlos, LU9DO; Raul, LU5AG; Alberto, LU1DCX y Daniela.
Alberto, LU1DCX, muestra las tarjetas QSL 25º Aniversario del LUSAT, que ya están hechas.
Oscar, LU2AOP; Juan Carlos, LU4AGC; Juan Carlos, LU9DO; Alberto, LU1DCX y Daniela.
3 de Febrero de 2015:
Mario, LU4BMG; Ignacio, LU1ESY y Reinaldo, LU2AH.
Beatriz, LU2BB; Alberto, LU1DCX; Raul, LU5AG y Emiliano, LU2BCE.
Placas y módulos en preparación para los próximos vuelos.
5 de Febrero de 2015:
Juan Carlos, LU4AGC; Mario, LU4BMG y Pedro, LU3AIV.
Pedro, LU3AIV; Raul, LU5AG y Julio, LU1DZL.
Juan Carlos, LU9DO; Adrián, LU1CGB e Ignacio, LU1ESY.
Placa y módulo en preparación, para emitir datos de posición y telemetría en el modo DominoEX-11, cuyas pruebas comienza en Domingo 8 de Febrero de 2015.
3 de Marzo de 2015:
Francisco, LU5AQV; Raul, LU5AG; Pedro, LU3AV y Mario, LU4BMG.
Juan Carlos, LU9DO; Javier, LU5ANL y Alberto, LU1DCX.
Oscar, LU7ADC; Francisco, LU5AQV y Raul, LU5AG.
Módulo parte de la baliza en UHF RTTY.
12 de Marzo de 2015:
Mario, LU4BMG; Julio, LU1DZL; Adrián, LU1CGB e Ignacio, LU1ESY.
Pedro, LU3AIV; Mario, LU4BMG y Julio, LU1DZL.
Alberto, LU1DCX; Martín, LU4BME; Raul, LU5AG y Pedro, LU3AIV.
Juan Carlos, LU9DO; Beatriz, LU2BB; Juan Carlos, LU4AGC; Alberto, LU1DCX; Martín, LU4BME.
Desarrollo de placa generadora y exitadora de baliza DominoEX-11, preparada por Juan Carlos, LU4AGC.
19 de Marzo de 2015:
Alejandro, LW4DA; Ignacio, LU1ESY; Roberto, LU4AAO/Op.950 y Juan Carlos, LU9DO.
Beatriz, LU2BB; Martín, LU4BME y Alberto, LU1DCX.
Roberto, LU4AAO/Op.950 y Juan Carlos, LU9DO y Raul, LU5AG.
7 de Abril de 2015:
Pablo, LU3EPA; Beatriz, LU2BB e Ignacio, LU1ESY.
Guillermo, LW8DTO; Emiliano, LU2BCE y Alejandro, LU5ALE.
Juan Carlos, LU4AGC; Ernesto, LU8AE; Oscar, LU7ADC; Julio, LU1DZL y Mario, LU4BMG.
Julio, LU1DZL; Mario, LU4BMG; Roberto, LU4AAO/Op.950 y Pablo, LU3EPA.
Placa generadora y excitadora de la baliza en DominoEX-11 construída para al vuelo del 18 de Abril de 2015.
Otra vista de la placa que transmite en el modo DominoEX-11.
Otra placa generadora y excitadora de baliza en DominoEX-11, esta es una versión de desarrollo en la cual se prueban cambios en hardware y software.

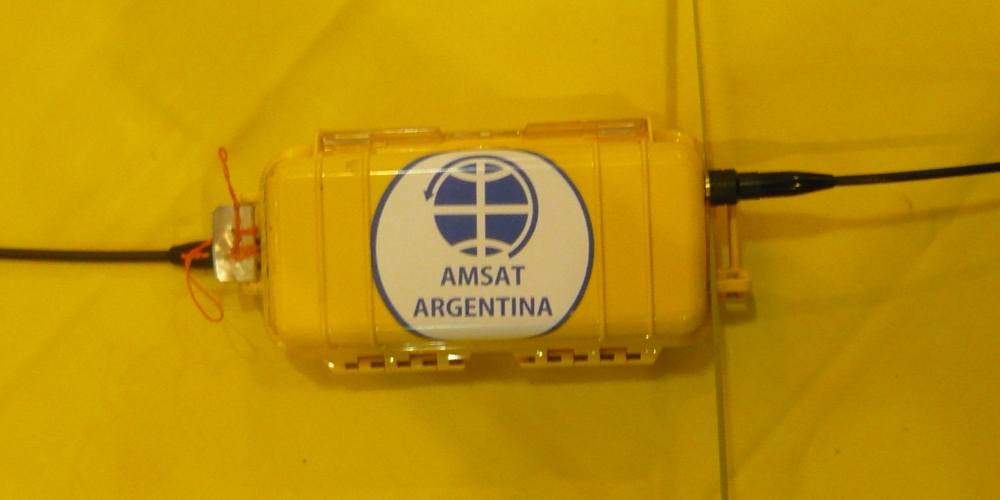

Caja contenedora para la baliza DominoEX-11, con su batería y uno de los cables que constituye una rama del dipolo de media onda vertical para la banda de 20 metros.
Otra vista de la caja contenedora para la baliza DominoEX-11.
Vista de la baliza en el modo UKHAS.
Foto grupal con: Pablo, LU3EPA; Beatriz, LU2BB; Ignacio, LU1ESY; Alberto, LU1DCX; Pedro, LU3AIV; Juan Carlos, LU9DO; Guillermo, LW9DTO; Alejandro, LU5ALE; Martín, LU4BME; Javier, LU5ANL; Raul, LU5AG; Alejandro, LW4DA; Juan Carlos LU4AGC; Ernesto, LU8AE; Oscar, LU7ADC; Julio, LU1DZL y Mario, LU4BMG.
Del lado opuesto de la mesa y a la izquierda de la foto: Martín, LU4BME; Javier, LU5ANL; Raul, LU5AG; Alejandro, LW4DA y Juan Carlos, LU4AGC; Ernesto, LU8AE; Oscar, LU7ADC; Julio, LU1DZL; Mario, LU4BMG; Pablo, LU3EPA; Beatriz, LU2BB; Ignacio, LU1ESY; Alberto, LU1DCX; Pedro, LU3AIV; Juan Carlos, LU9DO; Guillermo, LW8DTO; Juan Carlos, LU9DO y Alejandro, LU5ALE.
11 de Abril de 2015:
Raul, LU5AG; Juan Carlos, LU9DO; Alberto, LU1DCX e Ignacio, LU1ESY.
Alberto, LU1DCX; Alejandro, LU5ALE; Beatriz, LU2BB; Juan Carlos, LU4AGC y Martín, LU4BME.
Raul, LU5AG; Adrián, LU1CGB; Mario, LU4BMG e Ignacio, LU1ESY.
Alejandro, LU5ALE; Alberto, LU1DCX; Juan Carlos, LU4AGC y Martín, LU4BME.
Raul, LU5AG; Ángel, LU6DC e Ignacio, LU1ESY.
Julio, LU1DZL; Mario, LU4BMG y Alberto, LU1DCX.
Ángel, LU6DC; Beatriz, LU2BB y Juan Carlos, LU9DO.
Circuito esquemático de la parte repetidor UHF->VHF FM en cada experimento globo. El mismo tiene pequeños cambios de hardware de acuerdo a cada misión y en cada una de ellas se modifica el software del dsPIC 12F675 para modificar algún tiempo o cambiar algún control o secuencia de comando. Hacer sobre la imagen o a continuación:
Sábado 18 de Abril de 2015:
Lanzamiento de Globo Betty VI de Amsat Argentina desde La Pampa
Haga click aquí para ver también toda la información en el sitio web de Amsat Argentina
*
Le interesa ser parte de todo esto y no tiene licencia ?
Busque, averigüe y haga el Curso de Radioaficionado
*
Se trató del vuelo de un globo estratosférico hasta una altura de casi 13000 metros, que portó las siguientes cargas útiles:
ANUNCIO DE AMSAT ARGENTINA:
En el Día Internacional del Radioaficionado, sábado 18 de abril de 2015, LU7AA Amsat Argentina, lanzará desde Victorica, La Pampa - clima mediante y aproximadamente a las 11 hs - un globo libre cuya principal misión será probar tres cargas útiles:
Para ello necesitamos de estaciones con capacidad de VHF/UHF FM, 20 m SSB (solo recepción) y UHF USB (solo recepción) y alguna experiencia en contactos vía satélite.
Para recibir la carga útil del repetidor FM, solo es necesario un equipo receptor FM handy o base, en 145.950 KHz para la repetidora, APRS y SSTV (Robot 36), también 144.930 KHz para APRS. La repetidora, que se habilita con subtono 123 Hz, recibe voz FM en 435.950 KHz, con sensibilidad -112 dBm (0.56 uV) y emite con 2 W lo recibido en simultaneo en 145.950 KHz.
El repetidor opera durante 90 segundos, avisando con un "bip" la finalización de ese tiempo, para dar paso a la emisión de APRS en las diferentes frecuencias. Para recibir y ver la trayectoria del globo en APRS, así como su velocidad, altura, temperatura externa e interna y tensión de baterías utilice UI-View y/o ver/seguir desde internet conecte a:
http://aprs.fi/?call=lu7aa-11 pero también en otras páginas o utilidades que se publican aquí.
Para mejor utilización tanto del repetidor "Betty VI", hacer cambios cortos, pasando señal distintiva del corresponsal, la propia, localidad, señal recibida y breves comentarios; será necesario dar prioridad al tráfico de control de AMSAT y evitar el uso del recurso en forma exclusiva, para permitir contactos entre estaciones más alejadas, o de poca potencia. El monopolio de uso del canal ha producido, en experimentos anteriores, que muchas estaciones no pudieran comunicar, a pesar de tener las condiciones para lograrlo. El orden es fundamental en un experimento como este y mucho más en la operación satelital futura.
Para recibir la baliza en 20 metros en el modo DominoEX-11, basta sintonizar 14.067 KHz, USB, usar DominoEX o FLDigi y centrar el audio en 1 KHz. Hay disponibles archivos de audio y texto para probar, en la sección soporte a esta operación, más abajo en esta página.
Para recibir la baliza en el modo UKHAS, hace falta un receptor/transceptor de UHF, SSB, sintonizarlo en 434.650 KHz, USB, interfase para digimodos, MixW o FLDigi, con la siguiente configuración: MODE: RTTY, CARRIER SHIFT: 200 o 240, BAUD RATE: 50,
BITS PER CHARACTER: 7, PARITY: NONE, STOP BITS: 2. También hay disponibles archivos de audio y texto para probar, en la sección soporte a esta operación más abajo en esta página.
Queremos hacer pruebas coordinadas con la estación de control de Amsat en Gral. Pico, de niveles de señal en TX y RX, si hay un SDR para grabar la señal recibida mejor, probar la baliza DominoEX que es un QRP de 1 Watt en 20 metros y comprobar su
alcance real.
También deseamos comprobar el desempeño de la baliza UKHAS en UHF que en principio debería tener casi la misma cobertura óptica o geográfica que el repetidor de FM, pero que con su transmisor QRPp de solo 10 mW de potencia, pondrá en tierra
señales significativamente más débiles, pero copiables por quienes usen antenas direccionales con ganancia conectadas con coaxiles de bajas pérdidas a un receptor de UHF, tal como se opera con algunos satélites.
Complementariamente y en coordinación con ANAC, que ya emitió la autorización para el vuelo, se ha agregado una pequeña cámara apuntada hacia arriba para grabar el momento e explosión del globo y desprendimiento de las cargas útiles.
Las frecuencias de coordinación y anuncios previos y durante el vuelo serán 7095 KHz, LSB +/-10 KHz y frecuencias de VHF de las repetidoras de la zona, las cuales se confirmarán en esta página y/o en http://amsat.org.ar/globo18.htm .
Hace falta ayuda de distinto tipo para este proyecto. Cada participante paga sus gastos de viajes, vehículos, alojamiento y consumos. Amsat ya cuenta con el hardware del proyecto en base a anteriores aportes. Pero se necesitan globos meteorológicos grandes y actuales y helio en importantes cantidades - son varios cilindros - o bien reunir recursos para la compra de dichos elementos.
También es bienvenido el apoyo humano. Si alguien quiere participar en el proyecto, es bienvenido cualquiera sea la forma, tanto localmente en sitios de lanzamiento, rescate o control, o remotamente haciendo contactos por repetidor y/o en HF 40 metros, escuchando las balizas y subiendo reportajes al sitio Web de Amsat Argentina en "SatLogs": http://lu7aa.org.ar/log.html, y además subiendo capturas de audio, pantallas, o texto a "Upload": http://amsat.org.ar/index.php?dir=upload/BETTY6/, o bien enviando email a parapente(arroba)amsat.org.ar.
Los invitamos a ver más detalles, con la información más completa posible, filtrada y ordenada, con fotos,
gráficos, descripciones, predicciones de meteorología, vientos y propagación, vínculos a anteriores experiencias y a páginas o métodos para ver trayectorias en Internet, archivos de información y soporte para las nuevas balizas con programas, audio, capturas de pantallas y decodificaciones hechas con esos archivos de audio como para practicar localmente a continuación en esta página y también en: http://amsat.org.ar/globo18.htm
Apreciamos haber leído esta información y agradecemos su difusión.
73, LU7AA, Amsat-LU
http://amsat.org.ar
info(arroba)amsat.org.ar.
CRONOLOGÍA DE LOS ACONTECIMIENTOS:
Jue 20 nov 2014: --:-- Reunión Técnica, análisis de resultados y planes para el próximo lanzamiento.
Mié 17 dic 2014: --:-- Reunión Técnica, desarrollos y preparación Semana del LUSAT 2015/QSL 25º Aniversario LUSAT.
Jue 05 feb 2015: --:-- Reunión Técnica, presentación de desarrollos sobre la baliza en DominoEX-11.
Dom 08 feb 2015: --:-- Pruebas en el aire de la baliza en DominoEX-11 sobre AFSK.
Sab 21 feb 2015: --:-- Pruebas de la baliza en DominoEX-11 sobre FSK directo sobre la portadora.
Mar 03 mar 2015: --:-- Reunión Técnica, determinación de las cargas útiles del globo Betty VI.
Mar 12 mar 2015: --:-- Reunión Técnica, avance sobre las cargas útiles y pruebas de la baliza en DominoEX-11.
Mar 07 abr 2015: --:-- Reunión Técnica, presentación de las versiones de vuelo de balizas en DominoEX-11 (20m) y RTTY/UKHAS.
Sáb 11 abr 2015: --:-- Reunión Técnica, pruebas de las diferentes cargas útiles.
Mié 15 abr 2015: --:-- ANAC emite la autorización para el vuelo.
Jue 16 abr 2015: --:-- FAA emite NOTAM con el aviso del globo y afectación de zona y rutas aéreas.
Vie 17 abr 2015: --:-- Salen hacia Gral. Pico participantes que residen en Buenos Aires.
Vie 17 abr 2015: 14:00 Llegan a Gral. Pico participantes que residen en Buenos Aires.
Vie 17 abr 2015: 15:00 Reunión con integrantes de LU1UG y comienza armado estación de control y preparativos.
Vie 17 abr 2015: 22:00 Cena de camaradería.
Sáb 18 abr 2015: 08:00 Reunión en en centro de control en Gral. Pico y prueba de estaciones.
Sáb 18 abr 2015: 08:30 Los equipos de lanzamiento salen hacia Victorica.
Sáb 18 abr 2015: 09:30 Los equipos de rescate salen hacia Santa Rosa y Quemú Quemú.
Sáb 18 abr 2015: 11:15 Se lanza el globo desde Victorica.
Sáb 18 abr 2015: 12:15 El globo alcanza los 12808 metros de altura y se le envía un comando para interrumpir el ascenso.
Sáb 18 abr 2015: 12:48 La carga útil desciente en paracaidas hasta una altura de 649 metros.
Sáb 18 abr 2015: 13:10 Se recupera la carga útil.
Sáb 18 abr 2015: 14:30 Los distintos grupos regresan a Gral. Pico.
Sáb 18 abr 2015: 20:00 Cena de camaradería.
Dom 19 abr 2015: 07:00 Salen hacia Buenos Aires los grupos provenientes de dicha ciudad.
Los invitamos a ver a continuación todos los detalles, fotos, gráficos, videos y vínculos a información relacionada.
TRABAJOS, REUNIONES TÉCNICAS, DE COORDINACIÓN Y ANTECEDENTES DE ESTE LANZAMIENTO:
Reunión-Cena de primer Martes de mes, análisis de resultados del lanzamiento del globo Betty V, tratamiento de temas institucionales y lineamientos para el próximo globo Betty VI. Juan Carlos, LU9DO; Mario, LU4BMG y Juan Carlos, LU4AGC.
Reunión Técnica de análisis de resultados y evaluación de siguientes pasos. Pedro, LU3AIV; Adrián, LU1CGB e Ignacio, LU1ESY.
Reunión Técnica de análisis de resultados, evaluación de siguientes pasos y organización de la Semana del LUSAT, con la QSL Conmemorativa 25º Aniversario del LUSAT. Martín, LU2BME; Beatriz, LU2BB y Alberto, LU1DCX. Hay más información en:
QSL 25º Aniversario del LUSAT y Semana del LUSAT.
Reunión del primer Martes de mes. Durante esta reunión se analizaron aspectos de la semana del LUSAT, se programaron pruebas en SSTV formato PD180, se evaluaron algunas características del modo Domino-EX-11 a usar en el próximo lanzamiento de globo Betty VI junto con más hardware y software en desarrollo a probar y se presentaron las tarjetas QSL 25º Aniversario del LUSAT que ya están impresas.
Alberto, LU1DCX; Daniela; Oscar, LU2AOP y Juan Carlos, LU4AGC. De espaldas: Juan Carlos, LU9DO.
Los invitamos a ver toda la información sobre la QSL 25º Aniversario del LUSAT, con fotos, gráficos, capturas de pantallas actuales del LUSAT, software y archivos de soporte para distintos digimodos, logs de operación y enlaces a otras páginas y videos en:
QSL 25º Aniversario del LUSAT.
Reunión del primer Martes de mes. Análisis de aspectos y resultados de la QSL Conmemorativa 25º semana del LUSAT, y del próximo lanzamiento del Globo Betty VI. Es esta foto están: Pedro, LU3AIV; Juan Carlos, LU4AGC; Beatriz, LU2BB y Alberto, LU1DCX.
Reunión técnica de desarrollo. Análisis de las balizas para el próximo vuelo del globo Betty VI, de la participación en el congreso de AATE y de otras próximas actividades de Amsat Argentina. Ignacio, LU1ESY; Alberto, LU1DCX y Beatriz, LU2BB.
Domingo 8 de Febrero de 2015, de 1 a 24 hs, 20 m: Prueba de baliza DominoEX-11 por LU7AA Amsat Argentina.
Integran desarrollos para el próximo vuelo y se recibe con FL-Digi o DominoEX.
Cronograma Operativo, donde hay más detalles operativos.(Versión TXT)
Cronograma Operativo, donde hay más detalles operativos.(Versión Google Docs)
DominoEX.rar, Archivo con el ejecutable, pantallas gráficas y texto, archivos de audio y soporte.
Domingo 8 de Febrero de 2015, de 7 a 21 hs, 20 m: Prueba de baliza CW / RTTY por LU7AA Amsat Argentina.
Integran desarrollos para el próximo vuelo y se recibe CW auditivamente y RTTY con FL-Digi o MixW.
Emite en CW la distintiva LU7AA (3 veces), pasa a RTTY 45 Bd, 170 Hz, espera aprox 20 seg y repite ciclo.
parapente(arroba)amsat.org.ar: EMail al cual se agradecen transcripciones de CW, reportajes y capturas, pantallas gráficas, texto, etc.
21 de Febrero de 2015:
Prueba de baliza DominoEX-11.
Juan Carlos, LU4AGC, prueba el desarrollo que está haciendo sobre dicha baliza.
Acercamiento de la placa de la baliza.
Reunión-Cena del primer martes de mes: Determinación de posibles fechas de lanzamiento del globo Betty VI y coordinación las balizas adicionales a probar en dicho vuelo. Ignacio, LU1ESY; Beatriz, LU2BB; Juan Carlos, LU4AGC; Francisco, LU5AQV y Pedro, LU3AIV.
Reunión Técnica de avance en los desarrollos de balizas y coordinación para el próximo lanzamiento y la participación en el congreso de AATE. Alejandro, LW4DA; Juan Carlos, LU9DO y Beatriz, LU2BB.
Reunión Técnica de avance en los desarrollos del próximo lanzamiento y para la participación en el Congreso Argentino de Tecnología Espacial 2015, organizado por AATE, Asociación Argentina de Tecnología Espacial. Juan Carlos, LU4AGC; Mario, LU4BMG y Adrián, LU1CGB.
Reunión-Cena del primer Martes de mes. Alberto, LU1DCX; Pedro, LU3AIV y Juan Carlos, LU9DO.
Reunión Técnica para comprobación de los distintos sistemas. Sentados: Alberto, LU1DCX y Juan Carlos, LU4AGC. De pie: Mario, LU4BMG; Alejandro, LU5ALE y Martín, LU4BME.
Imágenes transmitidas localmente en SSTV, en formato R-36, mediante el repetidor UHF->VHF.
Documentación Técnica y Relacionada:
Circuito del Repetidor. (1 Pág, 58 KB)
METEOROLOGÍA:
Pronóstico para tres días, para La Pampa, por el Servicio Meteorológico Nacional.
Pronóstico extendido, para E. Castex, por el Servicio Meteorológico Nacional.
Pronóstico para 10 días, para Gral. Pico, por The Weather Channel.
Pronóstico para 5 días, para E. Castex, por Accuweather.
Pronóstico de vientos, para E. Castex, por Wind Guru.
Bajada de imágenes satelitales meteorológicas recientes en el sitio web de LU7AA Amsat Argentina.
http://amsat.org.ar/wxbu.
Bajada de imágenes satelitales meteorológicas anteriores al 9 de Abril de 2015 en el sitio web de LU7AA Amsat Argentina.
http://www.amsat.org.ar/wx/index.html.
POSIBLES TRAYECTORIAS
Se calculan las trayectorias para las condiciones meteorológicas indicadas en cada día

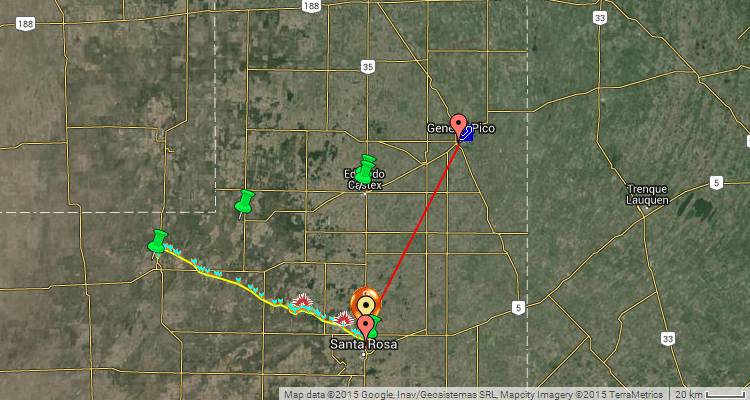

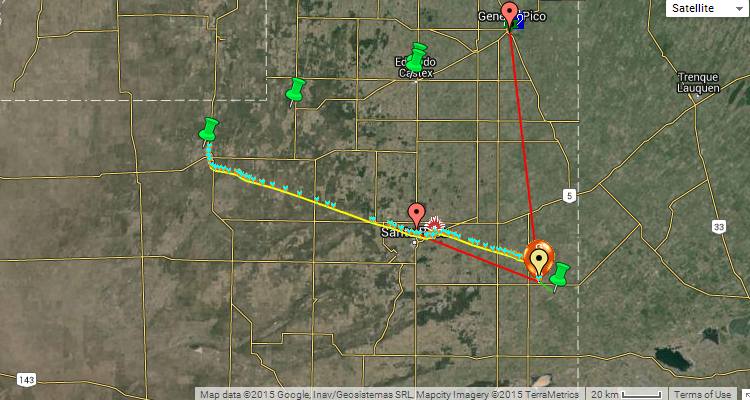

Trayectoria calculada para el 16 de Abril de 2015, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Córdoba de las 9 hs.
Trayectoria calculada para el 15 de Abril de 2015, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Córdoba de las 9 hs.

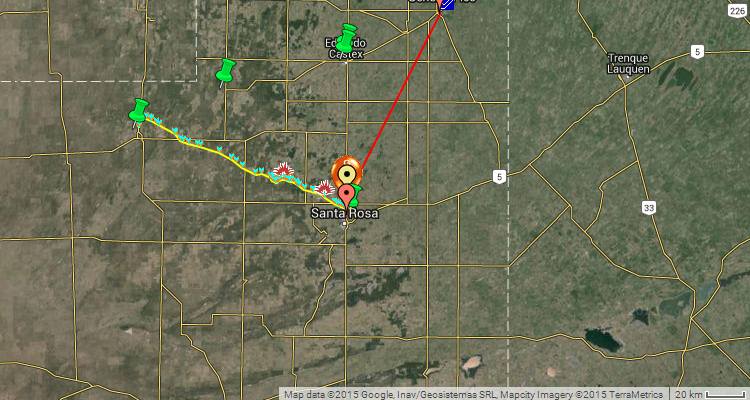

Trayectoria calculada para el 14 de Abril de 2015, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Córdoba de las 9 hs.

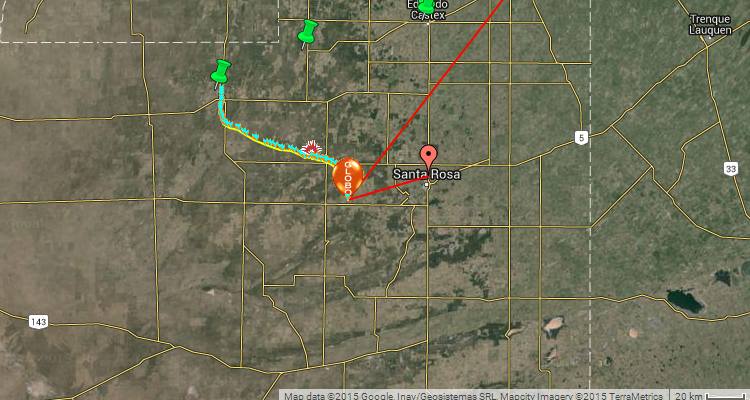

Trayectoria calculada para el 13 de Abril de 2015, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Córdoba de las 9 hs.

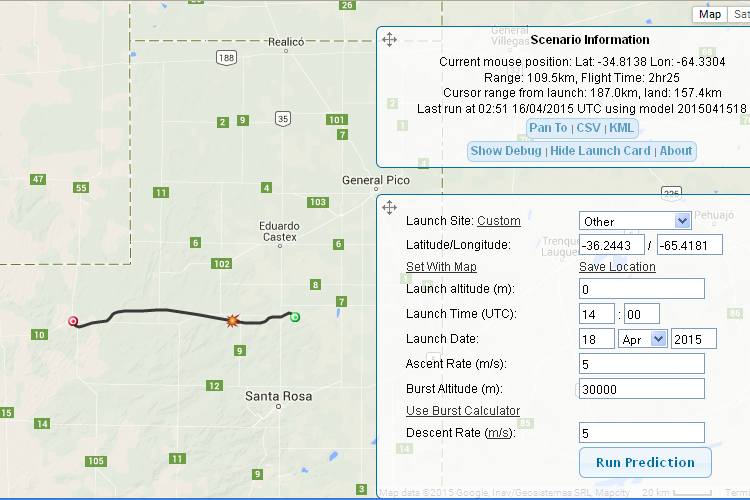

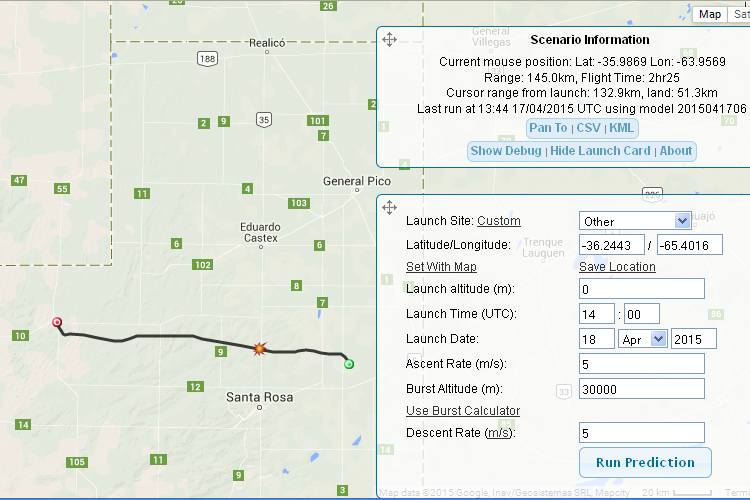

Trayectoria calculada para el 18 de Abril de 2015, con los datos de hasta del 16 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 18 de Abril de 2015, con los datos de hasta del 15 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
AUTORIZACIÓN DE ANAC y NOTAM:
Autorización de la Administración Nacional de Aviación Civil (ANAC) para este lanzamiento.

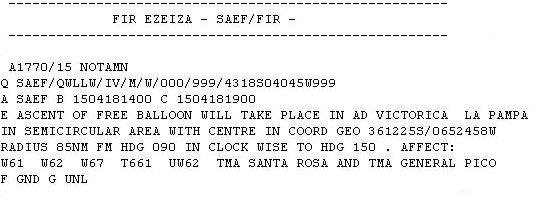

NOTAM (NOtices To AirMen - Avisos a los aeronavegantes). Se pueden ver otros NOTAM en vigencia en:
ANAC - Administración Nacional de Aviación Civil.
OPERACIÓN RADIAL:
Frecuencias de Operación y Coordinación:
144.930 KHz FM, Beacon Telemetría Rpt FM "Betty VI" (APRS, Packet 1200, AFSK, Bell 202, c/90 seg)
145.950 KHz FM/CW Beacon CW "Betty VI"
145.950 KHz FM Bajada del repetidor FM.
435.950 KHz FM Subida con subtono de 123 Hz.
  14.067 KHz USB Audio centrado en 1 KHz, baliza en DominoEX-11, 3 W, con posición y TLM.
434.650 KHz USB 10 mW, baliza con posición y TLM modo UKHAS, FSK, 50 baud, shift=240Hz, RTTY/ASCII, 7N2.
  7.095 KHz LSB (+/-10 KHz) Frecuencia de coordinación y enlace en HF.
146.640 KHz FM (-600 SubT 110.9) Coordinación y enlace VHF(-600 SubT 110.9) Rpt LU1UG Radio Club Pampeano de Gral. Pico.
145.700 KHz FM Simplex. Coord. Local en Simplex.
145.330 KHz FM (-600)Repetidora E. Castex
147.225 KHz FM (+600)Repetidora Vértiz:
Internet:      http://aprs.fi?call=lu7aa-11
Alcance en VHF/UHF:

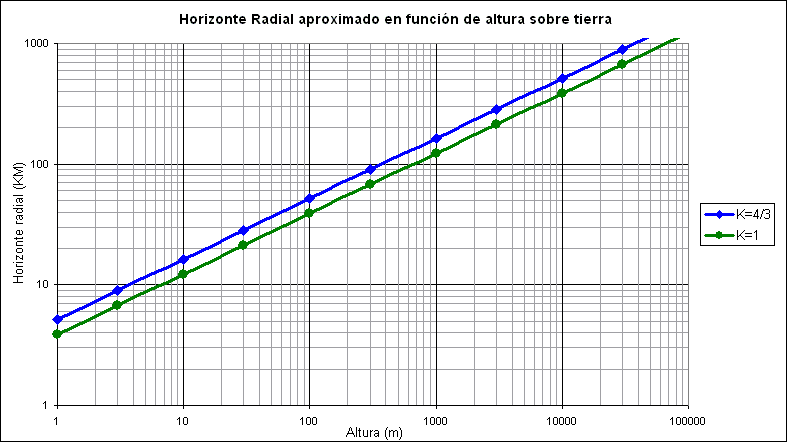

El alcance radioeléctrico en VHF/UHF es función de la altura de las antenas y de factores eléctricos tales como una relación entre la potencia, la sensibilidad,la ganancia de las antenas y el ruido en el extremo receptor, entre otras variables.
Si los factores eléctricos fueran los adecuados, entonces el alcance depende fuertemente de la altura. Aquí se proporciona un gráfico que relaciona el horizonte en Km de una antena en función de su altura sobre tierra.
A continuación se proporciona un gráfico de posible cobertura, para el caso de máxima altura cercana a Gral. Pico, comprobado en los anteriores lanzamientos.
http://www.amsat.org.ar/picocubr.jpg
Propagación en HF:

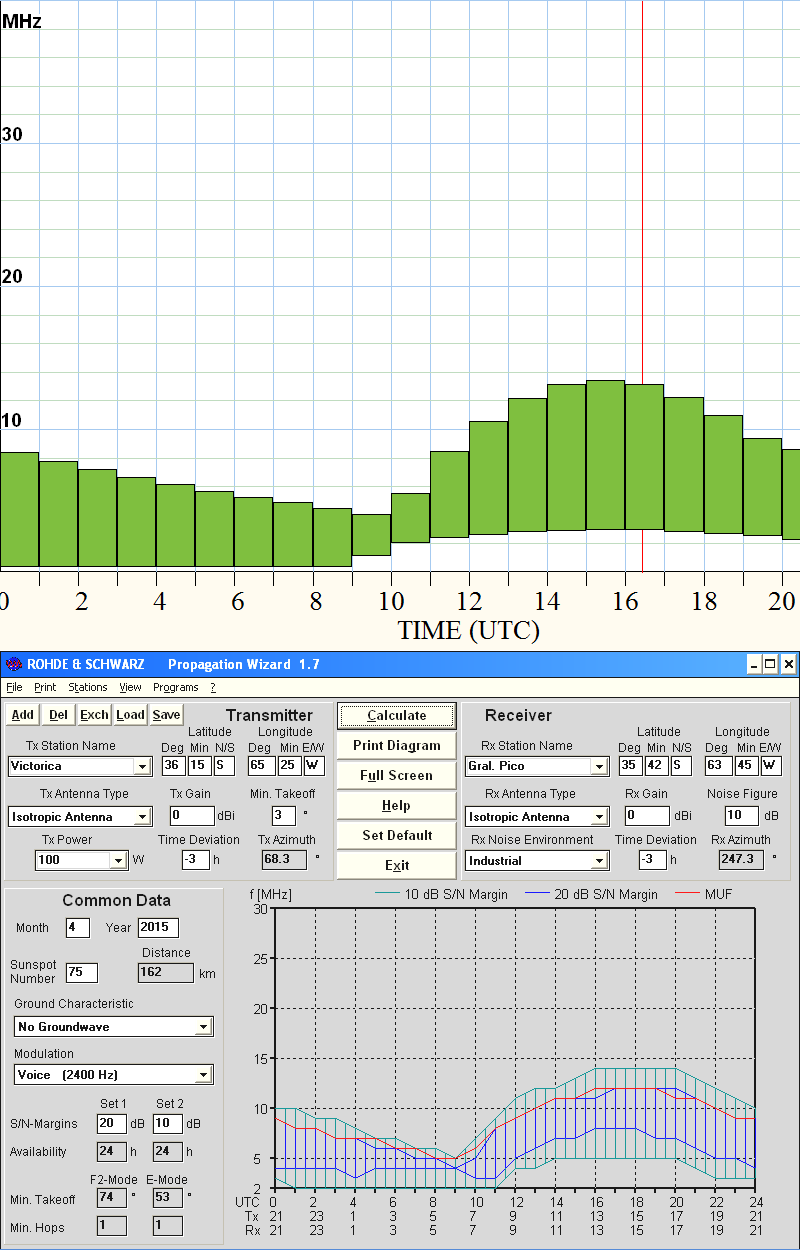

Predicción de propagación para el enlace Victorica - Gral. Pico a partir de HF-Prop y Prop-Wiz, para Abril de 2015, SFI=135, SSN=75 y K=5. | |

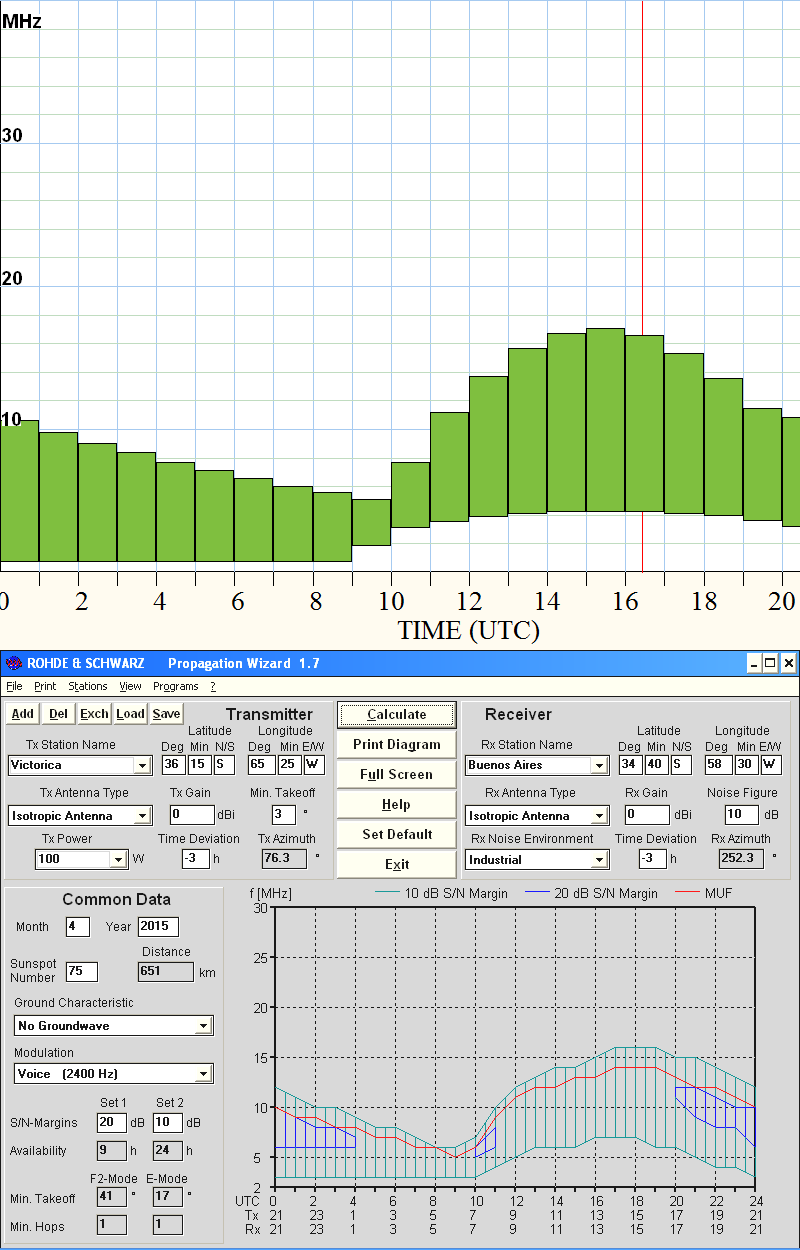

Predicción de propagación para el enlace Victorica - Buenos Aires a partir de HF-Prop y Prop-Wiz, para Abril de 2015, SFI=135, SSN=75 y K=5. | |
Lo invitamos a ver más datos de propagación en tiempo real en la página de:   Propagación. |
Mapa georeferenciado (1279 x 776 pixeles, 293 KB), para usar con el UI-View32. También baje el archivo pico.txt. Para poner el mapa activo en UI-View copie los archivos pico.jpg y pico.txt ej el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar pico.txt a pico.inf , refrescar mapas y cargar el mapa Pico. Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker. | |
El packet con formato APRS se emite también por 144.930 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en: |
Para escuchar en VHF al repetidor de FM en vuelo, si uno está en el area de cobertura, basta un handy de FM. |
Audio de la imagen en SSTV R36, que puede usar para probar y reproducir localmente en su PC. (40", 11 KHz, 16 bits, 814 KB). Si en su PC en la entrada de grabación selecciona "mezcla mono o estereo" y usa cualquier reproductor de sonido con un programa para SSTV, y ajusta los niveles adecuadamente, debería observar algo parecido a esta imagen que puede agrandar haciendo click sobre el ícono a la izquierda. |
Directorio en Amsat Argentina desde donde se pueden bajar los programas que tienen el modo DominoEX, que son: * DominoEX-FEC * FLDigi (en dos versiones) * DL-FLDigi |
|
Para el programa DominoEX, para la baliza a ser lanzada en el globo Betty VI de Amsat Argentina, y transmisiones de prueba, se publica la frecuencia de RF, el modo (normalmente USB), y donde está centrado el audio, ya que ello facilita el uso de filtros angostos y/o filtros DSP para mejorar la recepción de señales QRP. Notar que está centrado en 1 KHz con la barra horizontal amarilla superior en 1155 Hz y la inferior en 845 Hz. | |
Espectro de audio ocupado por la transmisión en DominoEX-11 cuya pantalla está arriba y cuyo audio está a continuación. DominoEX_11.wav. Archivo de audio cuyas pantallas de captura y de espectro están arriba. (48", 751 KB) |
|
Pantalla parcial decodificada de la transmisión cuyo audio está a continuación. Archivo de audio para probar y decodificar. (7'10", 9.3 MB) |
|
Para obtener lo mostrado se transmitió con la baliza DominoEX de Amsat o el programa DominoEX en el formato EX-11 recibiendo el audio en una misma PC con DominoEX software de decodificación y MixW como programa de grabación y muestra de espectro de audio, usando la opción "mezcla estereo" en la parte de grabación de la placa de sonido, como se muestra en la imagen a la izquierda, click para agrandar. Se puede usar este mismo arreglo para reproducir el audio localmente desde la PC o directamente desde internet. | |
Pinout del conector de audio Mini-DIN-6 presente en la parte posterior de los transceptores y a donde se conecta la interface Radio-PC para operar en digimodos y también para usar el AutoCQ en fonía. Otros detalles y talleres prácticos sobre este y otros modos: Taller Práctico sobre DominoEX-11. |
Espectro de audio ocupado por la transmisión de la baliza en el modo UKHAS cuya pantalla está haciendo click sobre la imagen y cuyo audio está a continuación. Baliza_UKHAS_1.mp3. Archivo de audio cuyas pantallas de captura y de espectro están haciendo click sobre la imagen a la izquierda. (4'15", 648 KB) |
|
Para obtener lo mostrado se transmitió con la baliza en modo UKHAS y se recibió con un transceptor de UHF BLU, con interface para digimodos y MixW como software de decodificación, y muestra de espectro de audio tipo "waterfall" o "cascada", usando la opción "mezcla estereo" en la parte de grabación de la placa de sonido, como se muestra en la imagen a la izquierda, click para agrandar. Se puede usar este mismo arreglo para reproducir el audio localmente desde la PC o directamente desde internet. | |
Los seteos para MixW son: RTTY y luego en Ajustes de modo o Mode Settings: Invertido, Set 1, Shift = 200 Hz, Baud rate o velocidad 50 bd y caracteres = 7 bits. Baliza_UKHAS_1.txt. Ejemplo de texto, producto de la decodificación de señales de audio, cuyo archivo y pantallas están arriba y son completas , incluyendo posición por GPS. |
Utilidad desarrollada por Amsat Argentina para el cálculo de radiales de VOR
Haga click sobre la imagen para correr el programa.
Alejandro, LW4DA y Raul, LU5AG, en el centro de control en Gral. Pico. | |
Pedro, LU3UAD y Héctor, LU6UO operando en la banda de 40 metros desde el centro de control en Gral. Pico. | |
Raul, LU5AG y Javier, LU6UBM. | |
Hugo, LU9DHL en Ezeiza/Baires Control. | |
Vanesa, LU7UVV; Raul, LU5AG y Alejandro, LW4DA. | |
Pedro, LU3UAD, comunicando en la banda de 40 metros. | |
. | |
Felpe, LU8DB, en Ezeiza/Baires Control. | |
Vanesa, LU7UVV; Raul, LU5AG y Alejandro, LW4DA en la transcripción de los datos de la baliza en UHF. | |
Alejandro, LW4DA, y Vanesa, LU7UVV, en la conversión de grados decimales a grados, minutos y segundos para verificación de ubicación y punto probable de caída de la carga útil. | |
Javier, LU6UBM, verificando los datos y volcándolos sobre un mapa de Google Earth. | |
Pedro, LU3UAD; Raul, LU5AG; Héctor, LU6UO y Alejandro, LW4DA, comunicando en la banda de 40 metros con los grupos de lanzamiento y de rescate. | |
Javier, LU6UBM, operando sobre Google Earth con los datos recibido de la baliza en UHF; Alejandro, LW4DA y Raul, LU5AG | |
Alejandro, LW4DA y Vanesa, LU7UVV, prosiguen el verificación y vuelco de datos de la baliza en UHF. | |
Javier, LU6UBM; Vanesa, LU7UVV; , ; Raul, LU5AG y Alejandro, LW4DA, en el centro de control después del anuncio de la recuperación de las cargas útiles. | |
Trayectorias de los equipos de lanzamiento y de rescate tal como se vio en APRS.fi. | |
Otras trayectoria de los equipos vista en APRS.fi. | |
Gente del lugar que vieron bajar las cargas útiles en paracaídas, las rescataron y se comunicaron con integrantes del grupo de Amsat. | |
Foto grupal al coordinarse el encuentro en un camino vecinal. | |
Otra foto del grupo en el encuentro. | |
Gente del lugar con las camisetas de Amsat. | |
Regreso al centro de control en Gral. Pico: Jorge, LU2UG y Gonzalo, LU1UGA. | |
Juan Carlos, LU4AGC; Raul, LU5AG; Mario, LU4BMG y Julio, LU1DZL en el centro de control. | |
Cena de Camaradería durante la noche del 18 de Abril de 2015. En la primera mesa y de espalda están Guillermo, LW8DTO; Ignacio, LU1ESY y Alejandro, LU5ALE. De frente están Edgar, LU3UU; Héctor, LU6UO y Martín, LU4BME. | |
En la primera mesa y de frente están Julio, Lu1DZL; Emiliano, LU2BCE; Oscar, LU2AOP y Daniela. En la segunda mesa y de espalda están Beatriz, LU2BB y Alejandro, LW4DA mientras que de frente están Gabriela; ; Adrián, LU1CGBy Alejandro, LU8YD. En la tercera mesa y de espada: Martín, LU4BME; Héctor, LU6UO y Edgar, LU3UU mientras que de frente están Pablo, LU3EPA; Alejandro, LU5ALE; Ignacio, LU1ESY y Guillermo, LW8DTO. | |
Marcelo, LU1UMM y Pedro, LU3AUD, quien toma la palabra, refiriéndose al lanzamiento de este globo. | |
Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb: https://picasaweb.google.com/111438627771645812985/Globo_Amsat_Abril_2015 |
Sábado 18 de Abril de 2015: Video de este lanzamiento subido por LU3EPA. Video Globo Amsat Abril 2015, en YouTube. (2'10") |
Haga click sobre la imagen para ver una captura de pantalla de los datos de telemetría de la baliza en UHF. | |
Haga click sobre la imagen para ver una captura de pantalla de los datos de la baliza DominoEX-11 en 14.067 KHz. | |
Captura de pantalla de los datos de la baliza DominoEX-11 en 14.067 KHz y estaciones en APRS desde UI-View32,enviada por Juan Carlos, LU9DO, en Olivos, Provincia de Buenos Aires, tomado con antena direccional Palombo apuntada al sitio. | |
Otra captura de pantalla en iguales condiciones, enviada por Juan Carlos, LU9DO, en Olivos, Provincia de Buenos Aires, tomado con antena direccional Palombo apuntada al sitio. |

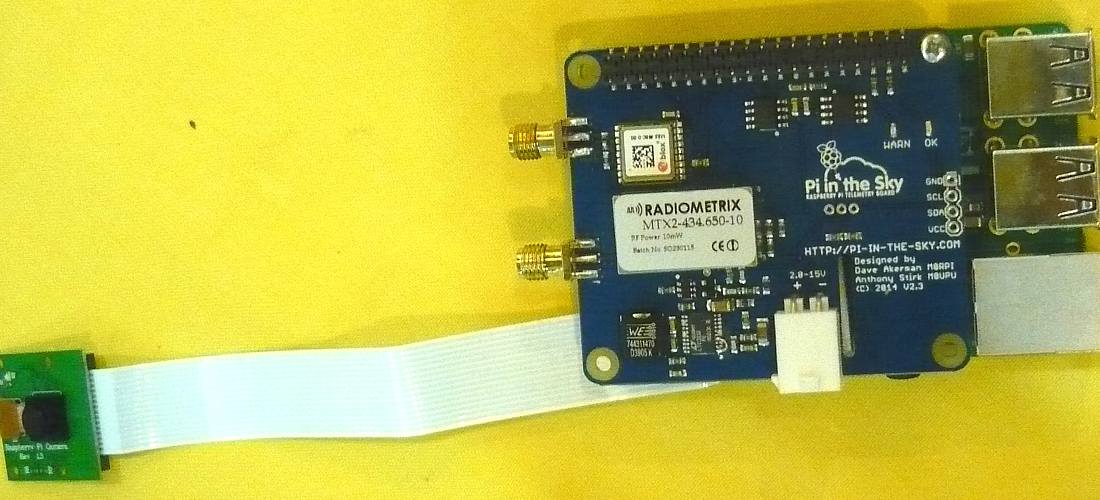

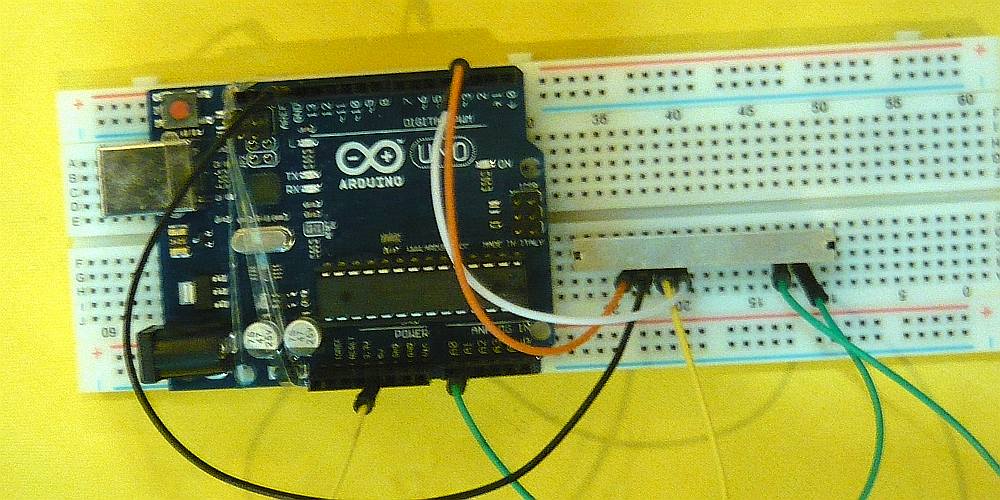

18 de Junio de 2015: | |
Mario, LU4BMG; Alberto, LU1DCX y Adrián, LU1CGB. | |
Adrián, LU1CGB; Ignacio, LU1ESY; Juan Carlos, LU9DO y Beatriz, LU2BB. | |
Marcelo, LU1AET; Julio, LU1DZL y Martín, LU4BME, en un momento de la coordinación de la Conferencia "Un Día Espacial". |
Siguiente actividad: 6 al 8 de Mayo de 2015: Participación en el Congreso CATE edición 2015. http://aate.org/CATE_2015/CATE2015.HTML. http://amsat.org.ar/congresoaate8.html, página en Amsat Argentina sobre este congreso, con fotos, exhibiciones y los documentos presentados. | |
Siguiente actividad: 28 y 29 de Mayo de 2015: Seminario ITU / SECOM / Universidades, en el cual Amsat Argentina fue invitada a participar. Más detalles: Click para agrandar la imagen. Trabajo presentado en este seminario. | |
Siguiente actividad: Viernes 19 de Junio de 2015, 19:30 hs: Conferencia "Un Día Espacial" a cargo de IK0USO, Marcelo Teruel, de visita privada en Argentina y organizada por Amsat Argentina, Radio Club Argentino y Cetra. Más detalles: Conferencia "Un Día Espacial", del 19 de Junio de 2015 en el Radio Club Argentino. | |
Siguiente actividad: Sábado 4 y Domingo 5 de Julio de 2015: Operativo Radial "La República Argentina en Dos Días", con posibilidad de obtener el Certificado Satelital conjunto de Amsat Argentina y del Radio Club QRM Belgrano: La República Argentina en Dos Días. | |
Siguiente actividad: 8 de Julio de 2015 y luego todos los Viernes: Operación de LU7AA sobre satélite SO-50. QSOs / QSLs válidas para el Certificado Satelital conjunto de Amsat Argentina y del Radio Club QRM Belgrano: Certificado Satelital. Log de Operación. | |
Siguiente actividad:   5 de Septiembre de 2015: Participación de Amsat Argentina en la reunión de LU-CG en Villa María, Córdoba. Más detalles: Reunión 2015 de LU-CG. | |
Siguiente lanzamiento:   3 de Octubre de 2015: Lanzamiento del globo "Zanni" desde Pehuajó, Provincia de Buenos Aires. Más detalles: Globo Octubre 2015. |
  18 de Abril de 2015: Globo Betty VI de Amsat Argentina. Página principal en el sitio web de Amsat, que incluye información y diversos vínculos. Lo invitamos a ver esta página en: http://amsat.org.ar/globo18.htm. | |
  16 al 25 de Enero de 2015: Semana del LUSAT - QSL 25º Aniversario del LUSAT. Lo invitamos fotos, cronograma operativo, logs, detalles y vínculos a otras páginas en: QSL 25º Aniversario del LUSAT. | |
  15 de Noviembre de 2014: 27º Reunión de Amigos del GACW, en la cual se expusieron los resultados del lanzamiento del Globo de Amsat Argentina de Octubre de 2014. Lo invitamos fotos, detalles y vínculos a otras páginas en: 27º Reunión de Amigos del GACW. | |
  Octubre de 2014: Lanzamiento de globo desde Victorica, La Pampa. Lo invitamos fotos, cronograma operativo, logs, detalles y vínculos a otras páginas en: Globo Betty V, lanzado en Octubre de 2014, desde Victorica, La Pampa. | |
  25 de Octubre de 2014: Globo Betty V de Amsat Argentina. Página principal en el sitio web de Amsat, que incluye información y diversos vínculos. Lo invitamos a ver esta página en: http://www.amsat.org.ar/globo25.htm. | |
Transponder Lineal que fue exhibido en funcionamiento en la 26º Reunión de Amigos del GACW y será lanzado con el Globo Betty V el 25 de Octubre de 2014: Experimentos Transponder, de Amsat Argentina. | |
Sábado 28 de Junio de 2014: 26a. Reunión de Amigos del GACW y homenaje a LU1DZ (SK). Como hace más de 12 años, se realizó este tradicional encuentro abierto a Morsistas o no tanto y familia en patio comidas Coto, Viamonte 1575, Buenos Aires. Se aprovechó esta reunión para exhibir el transponder lineal UHF->VHF en funcionamiento. Vea más detalles en: 26º Reunión de Amigos del GACW. | |
  7 de Mayo 2014: Emisión en el programa CQC (Caiga Quien Caiga) de la 2º y última parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina que incluye la acción solidaria "Cadena de Favores" Video de la segunda parte, emitida el 7 de Mayo de 2014. (23'19") Video de la segunda parte, emitida el 7 de Mayo de 2014, en YouTube y HD. (22'19") | |
  30 de Abril de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires de la 1º parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina, con la acción solidaria "Cadena de Favores". Video de la primera parte, emitida el 30 de Abril de 2014. (29'27") Video de la primera parte, emitida el 30 de Abril de 2014, en YouTube y HD. (29'27") | |
  21/28 de Marzo de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires, de avances de la parte TV del lanzamiento del Globo Betty IV de Amsat Argentina. Video del avance emitido el 21 de Marzo de 2014. (2'36") Video del avance emitido el 28 de Marzo de 2014, en YouTube y HD. (2'50") | |
Sábado 8 de Marzo de 2014: Lanzamiento del Globo "Betty IV" de LU7AA Amsat Argentina, que incluye un repetidor UHF-VHF en FM, SSTV, APRS y CW. Los invitamos a ver todos los detalles en: | |
  8 de Marzo de 2014: Globo Betty IV de Amsat Argentina. Página principal en el sitio web de Amsat, que incluye vínculos a diversos medios de difusión en los cuales salieron publicadas noticias de este lanzamiento. Lo invitamos a ver esta página en: http://www.amsat.org.ar/globo08.htm. | |
  17 al 26 de Enero de 2014: Semana del LUSAT. Operación radial multibanda y multimodo, incluyendo APRS, satélite y transponder. Participación en la QSL Conmemorativa por el 24º Aniversario del LUSAT-1. Vea las bases, cronograma operativo, gráficos y fotos en: QSL Conmemorativa 24º Aniversario del LUSAT. | |
Sábado 23 de Noviembre de 2013: Lanzamiento del Globo "Betty III" de Amsat Argentina, que incluye el Experimento "Mafalda", un repetidor semi-lineal de 10 metros USB a 2 metros FM para digimodos angostos. Más información: | |
Globo Betty III del 23 de Noviembre de 2013: Reporte Globo Betty/Mafalda+Gregoria/Pepe-Grillo, que incluye el proyecto Pepe Grillo y Cuca Gregoria. | |
Noviembre de 2013: Sorteo de un handy Baofeng UV-5RQ a beneficio de Amsat Argentina. | |
16 de Noviembre de 2013: Entrega del kit SDR Softrock Ensamble RxTx sorteado a beneficio de Amsat Argentina. Pedro, LU7ABF; Lara, Op.988, ganadora del sorteo; Beatriz, LU2BB y Raul, LU5AG. Festejo del 26 de octubre de 2013 en el cual se hizo el sorteo del kit. | |
7 de Septiembre de 2013: Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos. | |
3 de Septiembre de 2013: Reunión - Cena del primer martes de mes. | |
10 de Agosto de 2013: Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano. | |
Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013: | |
Experimento Globo del 29 de Junio de 2013 desde Eduardo Castex, La Pampa: Lanzamiento del Globo Betty el 29 de Junio de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas. |
|
Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa: Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas. |
|
15 de Junio de 2013: 24º Reunión de Amigos del GACW Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en: 24º Reunión de Amigos del GACW. |
|
9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis. Trama, posición y telemetría visible por internet desde APRS.fi Info Universidad de La Punta. Concurso "El Espacio a tu Alcance". Operativo Rescate. | |
21 al 27 de Enero de 2013: Semana del LUSAT-1 Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en: QSL Conmemorativa por el 23º Aniversario del LUSAT-1. |
|
15 de Diciembre de 2012 Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en: Festejo del 15 de Diciembre de 2012. |
|
4 de Diciembre de 2012: | |
10 de Noviembre de 2012: 23º Reunión de Amigos del GACW. | |
12 de Agosto a 6 de Septiembre de 2012: | |
4 de Agosto de 2012: Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires. | |
2 de Junio de 2012: 22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012. |
|
Anterior lanzamiento de globo: 19 de Mayo de 2012: | |
12 de Mayo de 2012: Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012. |
|
. Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites. |
Experimento Parapente del 17 de Marzo de 2012. Más detalles: |
Experimento Parapente del 17 mar 2012. Más detalles: |
El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles: |
25 de Febrero de 2012: |
18 de Febrero de 2012: Charla sobre Globos, en el Radio Club QRM Belgrano. | |
5 de Febrero de 2012: | |
9 de Diciembre de 2011: Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia. | |
6 de Diciembre de 2011: Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011. |
|
3 de Diciembre de 2011: Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia. | |
21 de Octubre de 2011: Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionado Argentino. | |
10 de Septiembre de 2011: Experiencia Globo en Ramos Mejía, con relatos, fotos, videos, reportes y telemetría recibida. |
|
22 de Agosto de 2011: Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto. |
|
6 de Agosto de 2011: Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo. |
|
29 de Noviembre de 2008: Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano. | |
Experimentos Globo y Parapente: Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil, y vínculos otros sitios web dedicados a esta clase de experimentos. |
|
Sitio web principal de Amsat Argentina. www.amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo. |
|
Página en Facebook:   http://www.facebook.com/Amsat.LU, sobre estos experimentos. |
|
Sitios web del Radio Club QRM Belgrano: Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc:   Radio Club QRM Belgrano, sitio web principal.   Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina. |
