Sábado 25 de Octubre de 2014:
Lanzamiento de Globo Betty V de Amsat Argentina desde La Pampa
Pruebas de validación para el LUSEX

Lanzamiento de Nuevo Satélite Lusex de Amsat Argentina


Haga click sobre la imagen para ver también toda la información en el sitio web de Amsat Argentina

*
Le interesa ser parte de todo esto y no tiene licencia ?
Busque, averigüe y haga el Curso de Radioaficionado
*

Nuevo módulo probado:

Transponder Lineal de Amsat Argentina

*

Actualización: 15 de Mayo de 2016.
Con actualizaciones sobre el lanzamiento
del satélite Lusex de Amsat Argentina.

PRESENTACIÓN Y RESUMEN DE ESTA ACTIVIDAD:

Se trata del vuelo de un globo estratosférico hasta una altura estimada de 30000 metros, que porta las siguientes cargas útiles:


ANUNCIO DE AMSAT ARGENTINA:

Informa Amsat Argentina, LU7AA, que el sábado 25 de Octubre de 2014 desde las 11 hs, clima mediante, lanzará desde el aerodromo de Victorica, La Pampa, un globo libre cuya principal misión será probar un transponder lineal "CarpoSat" con hardware y software que en el futuro saldrán orbitar la tierra, a bordo del Satélite Lusex de Amsat Argentina.

Para ello necesitamos de algunas estaciones con capacidad de SSB, mínimo recepción VHF SSB y alguna experiencia en contactos vía satélite.

Las condiciones del transponder lineal "CarpoSat" son: subida en UHF 435.850 KHz +/- 15 KHz LSB, bajada en VHF 145.850 KHz -/+ 15 KHz USB con potencia de salida de aproximadamente 200 mW y telemetría en 145.800 KHz CW.

Para operar mediante el transponder son necesarios equipos VHF/UHF multimodo.

Queremos hacer pruebas coordinadas con la estación de control de Amsat en Gral. Pico, de niveles de señal en TX y RX, si hay un SDR para grabar la señal recibida mejor, probar la simultaneidad de dos señales en el pasabanda y productos de intermodulación, potencia distribuida y demás pruebas que se harán durante el vuelo.

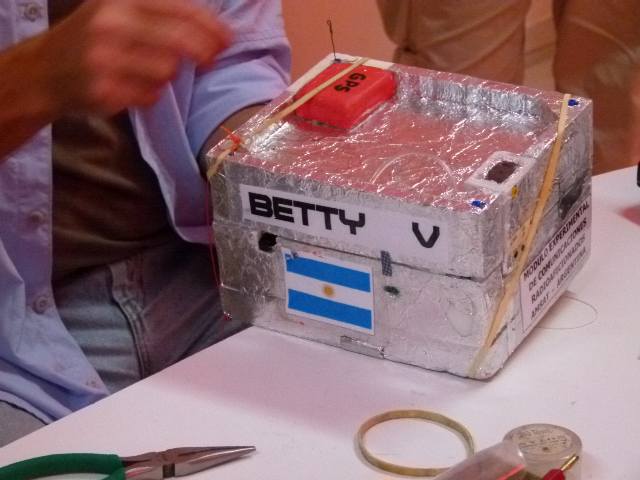

Además, la carga útil del globo tendrá una electrónica compuesta por una repetidora FM / UHF-VHF "Betty V", con telemetría y localización APRS y transmisión de SSTV. Esto permitirá contactos entre estaciones situadas en un radio de 700 KM del globo. Ver alcance y cobertura más abajo y/o en los links detallados.

Para recibir la carga útil del repetidor FM, solo es necesario un equipo receptor FM handy o base, en 145.950 KHz para la repe, APRS y SSTV (Robot 36), también 144.930 para APRS. La repetidora, que se habilita con subtono 123 Hz, recibe voz FM en 435.950 KHz, con sensibilidad -112 dBm (0.56 uV) y emite con 2 W lo recibido en simultaneo en 145.950 KHz.

Opera durante 90 segundos, avisando con un bip la finalización de ese tiempo, para dar paso a la emisión de APRS en las diferentes frecuencias. Para recibir y ver la trayectoria del globo en APRS, así como su velocidad, altura, temperatura externa e interna y tensión de baterías utilice UI-View y/o ver/seguir desde internet conecte a:
http://aprs.fi/?call=lu7aa-11 .

Para mejor utilización tanto del transponder "CarpoSat" como del repetidor "Betty V", hacer cambios cortos, pasando señal distintiva del corresponsal, la propia, localidad, señal recibida y cortos comentarios; será necesario dar prioridad al tráfico de control de AMSAT y evitar el uso del recurso en forma exclusiva, para permitir contactos entre estaciones más alejadas, o de poca potencia. El monopolio de uso del canal ha producido en experimentos anteriores, que muchas estaciones no pudieran contactar teniendo las condiciones para lograrlo. El orden es fundamental en un experimento como este y mucho más en la operación satelital futura.

Complementariamente y en coordinación con ANAC, que ya ha emitido su autorización, se han agregado a este experimento dos cámaras GoPro Hero3, una pequeña cámara apuntada hacia arriba (al globo o el paracaidas) y una radio sonda meteorológica Vaisala RS92SGP, del mismo tipo usado por el SMN en aeropuertos, como backup de ubicación GPS.

Las frecuencias de coordinación y anuncios previos y durante el vuelo serán 7095 KHz, LSB +/-10 KHz y frecuencias de VHF de las repetidoras de la zona, que se detallan más abajo y/o en los enlaces.

Por tratarse de un experimento orientado a un próximo satélite, se considerarán válidos los contactos realizados entre estaciones vía el transponder lineal UHF->VHF SSB o CW y también vía el repetidor UHF->VHF FM para obtener el Certificado Satelital permanente, gratuito y aplicable para ascensos de categoría que emiten AMSAT-LU y el RC QRM Belgrano, ver: http://amsat.org.ar/certsat.html
http://lu4aao.org/certificados.htm o bien:
http://amsat.org.ar/lu4aao/certificados.htm.

Los invitamos a ver detalles, fotos, gráficos, descripciones, audio, video, y vínculos a anteriores experiencias en:
http://amsat.org.ar/globo25.htm.
http://amsat.org.ar/lu4aao/globo_octubre_2014.htm (Esta página).
http://lusex.org.ar Página del Satélite Lusex de Amsat Argentina.

Apreciamos haber leído esta información y agradecemos su difusión y todo reporte es bienvenido a la dirección: parapente (arroba) amsat.org.ar

73, LU7AA, Amsat-LU
amsat.org.ar
info (arroba) amsat.org.ar


CRONOLOGÍA DE LOS ACONTECIMIENTOS:

Mar 03 dic 2013: --:-- Reunión: Presentación de la plaqueta de transponder lineal.
Mié 22 ene 2014: --:-- Reunión técnica con los primeros ensayos y mediciones.

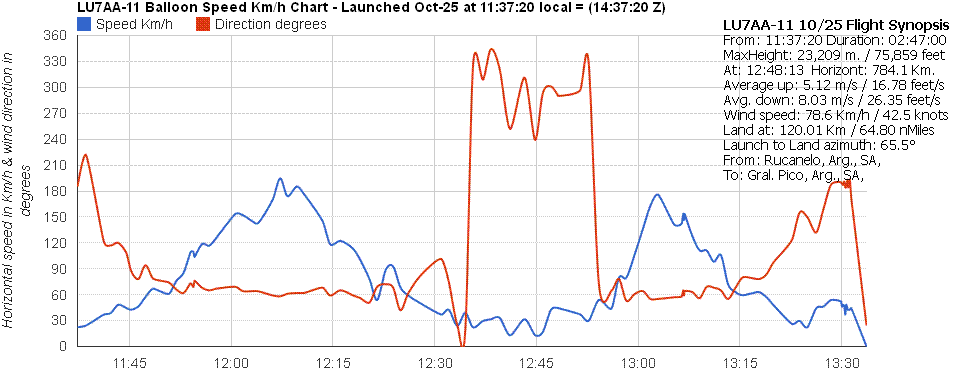

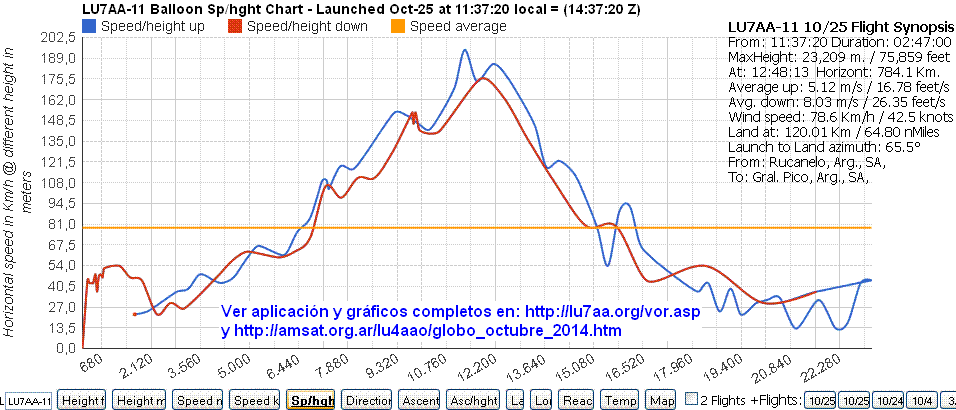

Mar 18 feb 2014: --:-- Se agrega un gráfico de telemetría de velocidad vertical vs. altura desde la aplicación vor.asp.
Sáb 29 mar 2014: --:-- Primera prueba del transponder en vuelo en avión ligero.
Mar 06 may 2014: --:-- Reunión del primer martes de mes y prueba de tracker.
Sáb 10 may 2014: --:-- Prueba del transponder y tracker en vuelo en avión ligero.
Mié 21 may 2014: --:-- Reunión técnica y evaluación de cambios en el transponder.
Dom 25 may 2014: --:-- Pruebas de transponder con antena externa.
Jue 29 may 2014: --:-- Pruebas de transponder con antema externa.
Mar 03 jun 2014: --:-- Reunión del primer martes de mes y coordinación de pruebas del 7 y 8 de Junio de 2014.
Mié 04 jun 2014: --:-- Comprobación del impacto de un plano de tierra pequeño en resonancia de antenas.
Sáb 07 jun 2014: --:-- Reunión técnica y comprobación de espectro con varias transmisiones simultaneas.
Dom 08 jun 2014: --:-- Prueba de transponder en el aire como unidad autónoma.
Sáb 28 jun 2014: --:-- Presentación del Transponder en la Reunión de Amigos del GACW.
Sáb 28 jun 2014: --:-- Evaluación de transponder con portadoras y modo APRS.
Mar 01 jul 2014: --:-- Reunión del primer martes de mes.
Jue 24 jul 2014: --:-- Reunión técnica de desarrollo y mediciones.
Mar 05 ago 2014: --:-- Reunión del primer martes de mes y presentación de una nueva caja contenedora de transponder.
Jue 14 ago 2014: --:-- Reunión técnica de desarrollo y coordinación.
Mié 27 ago 2014: --:-- Reunión técnica de desarrollo y coordinación.
Mié 24 sep 2014: --:-- Reunión técnica de desarrollo y coordinación.
Sáb 30 sep 2014: --:-- Reunión técnica para evaluación de antenas.
Sáb 04 oct 2014: --:-- Reunión técnica de puesta en marcha y prueba de transponder y repetidor.
4 a 10 oct 2014: --:-- Coordinación de aspectos logísticos, viaje, alojamiento, etc.
Sáb 11 oct 2014: --:-- Reunión técnica de verificación / preparación de antenas y prueba de módulos.
Mar 14 oct 2014: --:-- Presentación de la integración del Transponder Lineal en su caja contenedora para el vuelo.
Jue 16 oct 2014: --:-- Reunión Técnica de coordinación de grupos de trabajo.
Lun 20 oct 2014: --:-- La ANAC emite la autorización para este lanzamiento.
Mié 22 oct 2014: --:-- La ANAC publica el NOTAM.

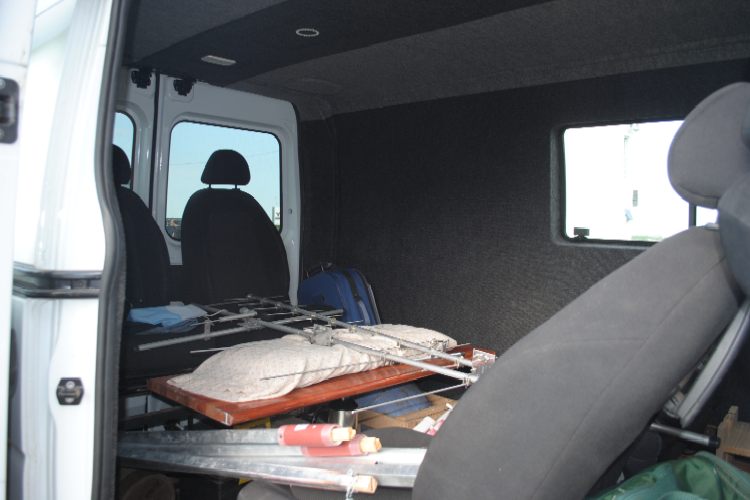

Vie 24 oct 2014: --:-- Parten hacia Gral. Pico los grupos que salen desde Buenos Aires.
Sáb 25 oct 2015: --:-- Llegan todos los equipos a Gral. Pico y se reunen con los integrantes del Radio Club Pampeano de Gral. Pico.

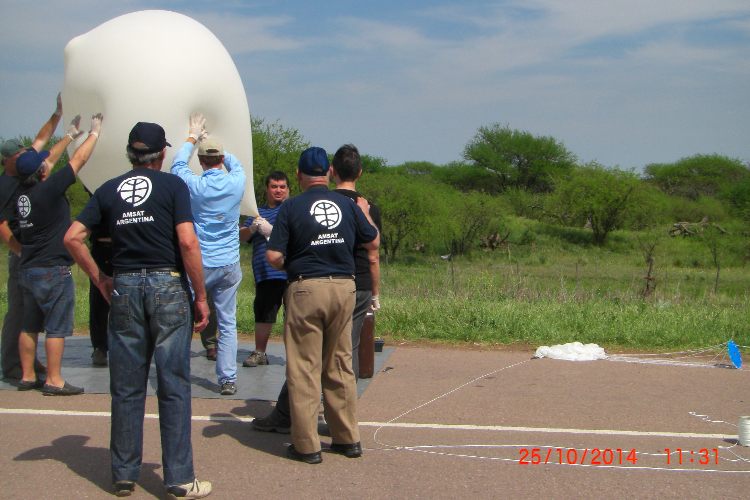

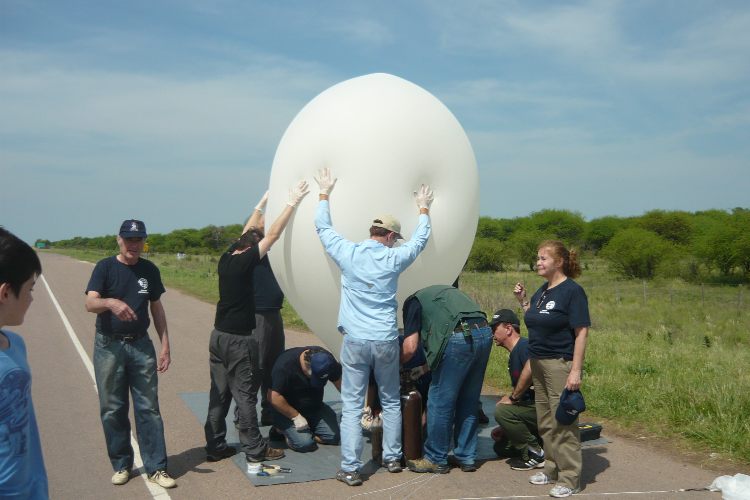

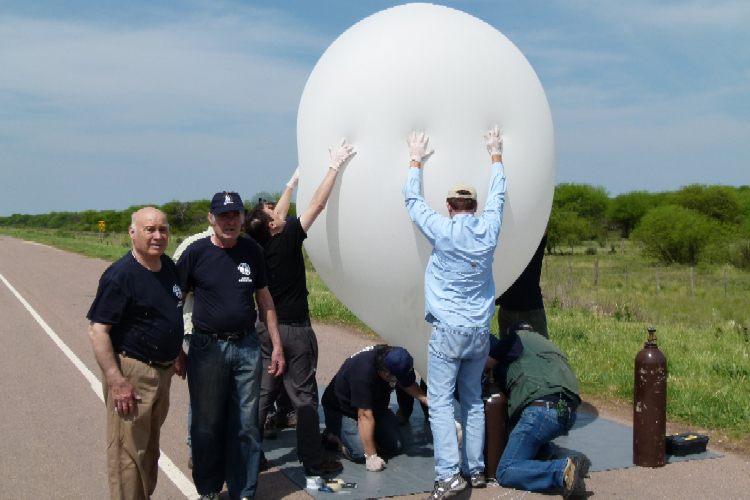

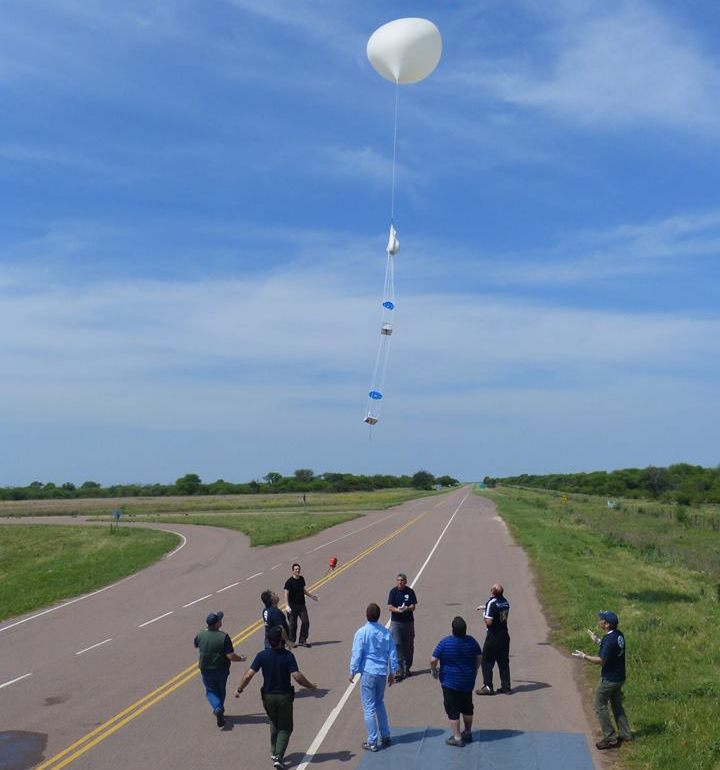

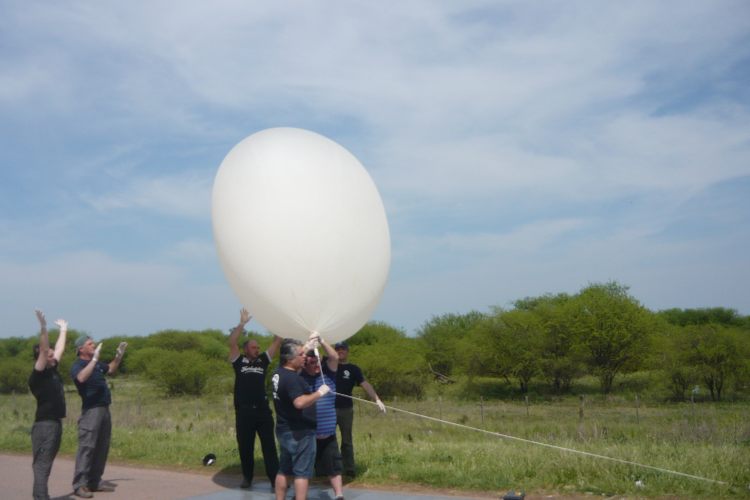

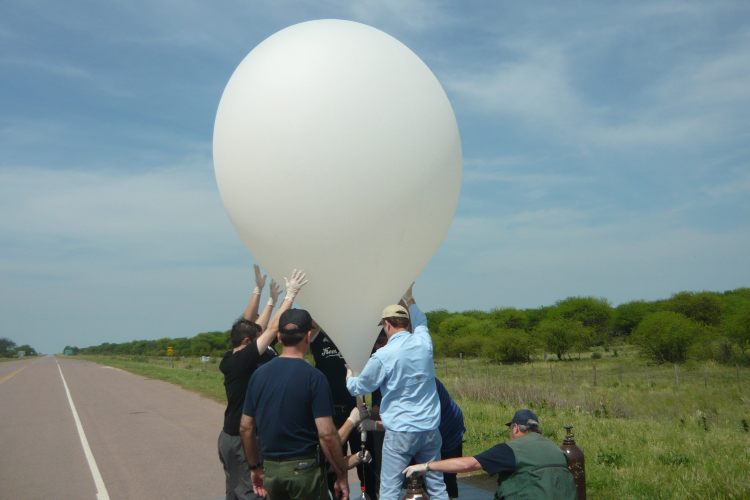

Sáb 25 oct 2015: 11:25 Se realiza el lanzamiento.
Sáb 25 oct 2015: 13:31 Anteúltima lectura de posición antes de la caida.

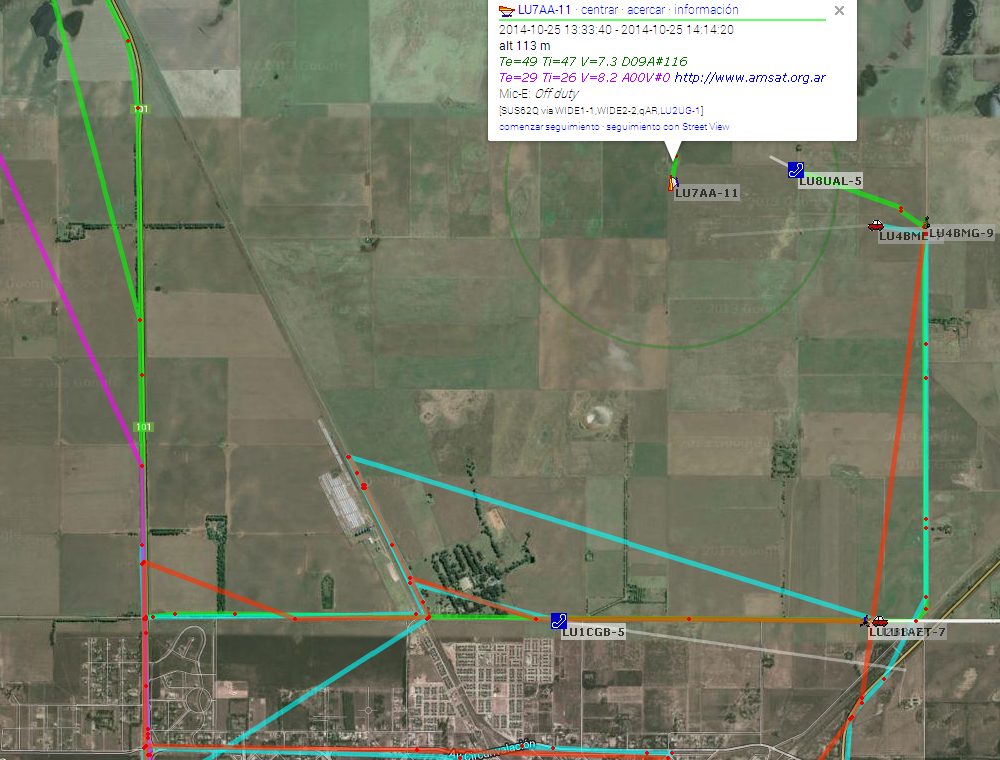

Sáb 25 oct 2015: 13:32 Aterrizaje de la carga útil en paracaídas.

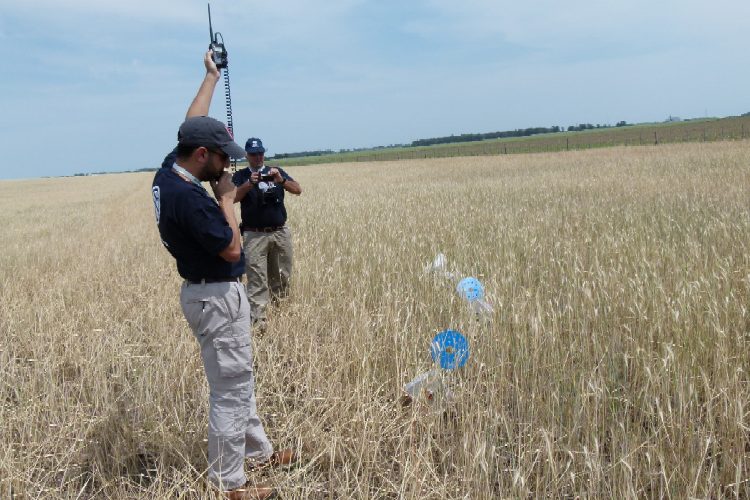

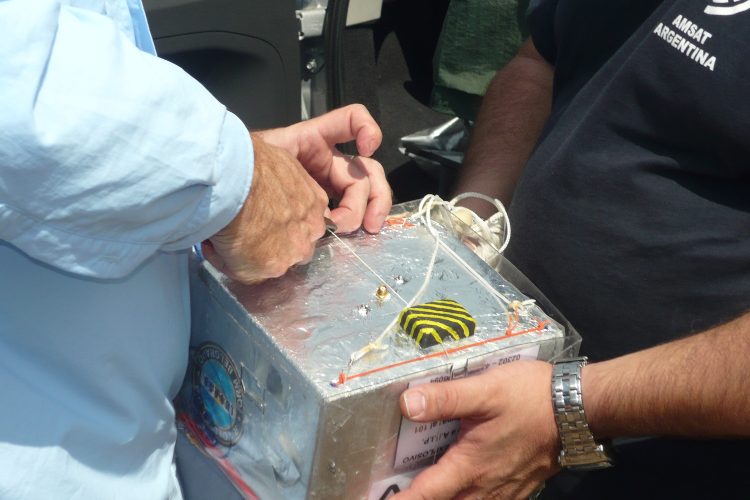

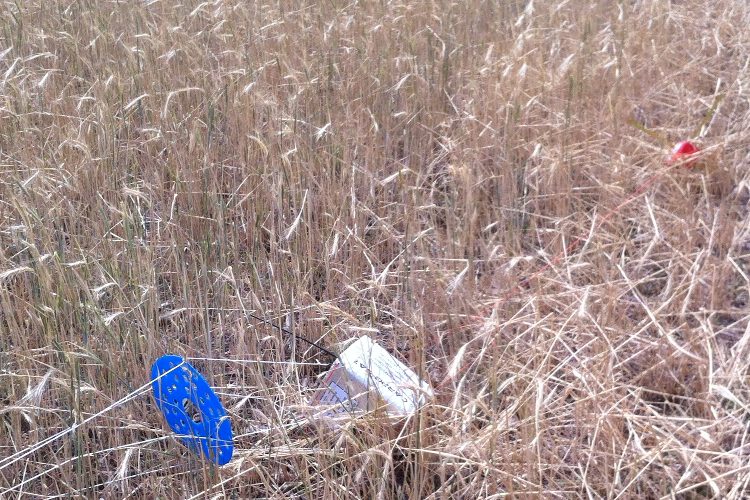

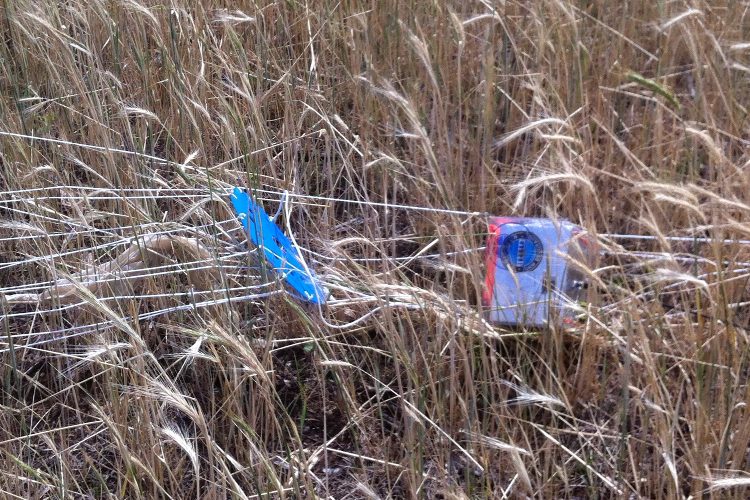

Sáb 25 oct 2015: 14:20 Se recupera la carga útil.
Sáb 25 oct 2015: 21:00 Cena de camaradería organizada por el Radio Club Pampeano de Gral. Pico.
Dom 26 oct 2014: --:-- Regresan desde Gral. Pico los grupos que salen desde Buenos Aires.
Dom 26 oct 2014: --:-- Comienzan a recibirse varios reportes y archivos de distinta clase.

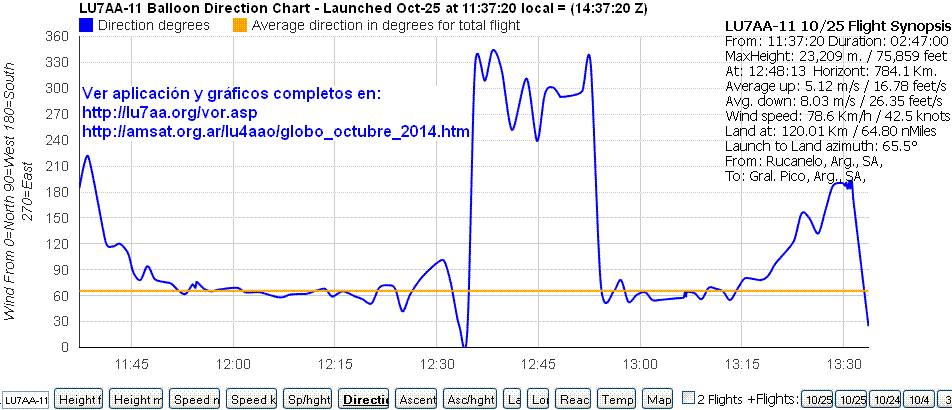

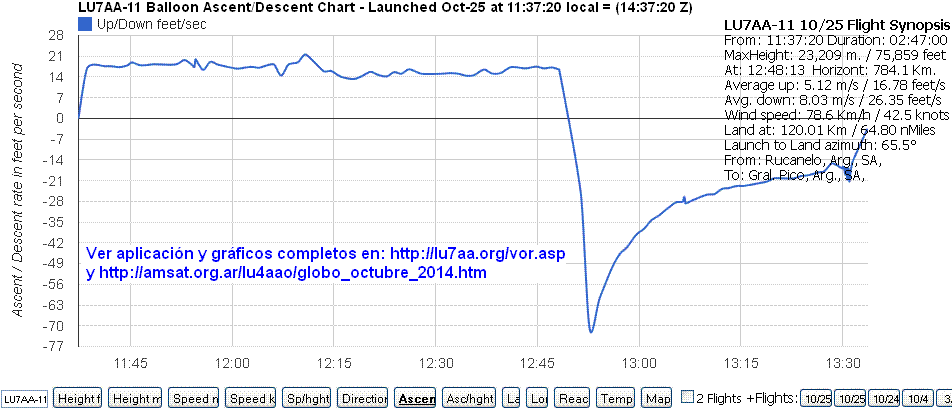

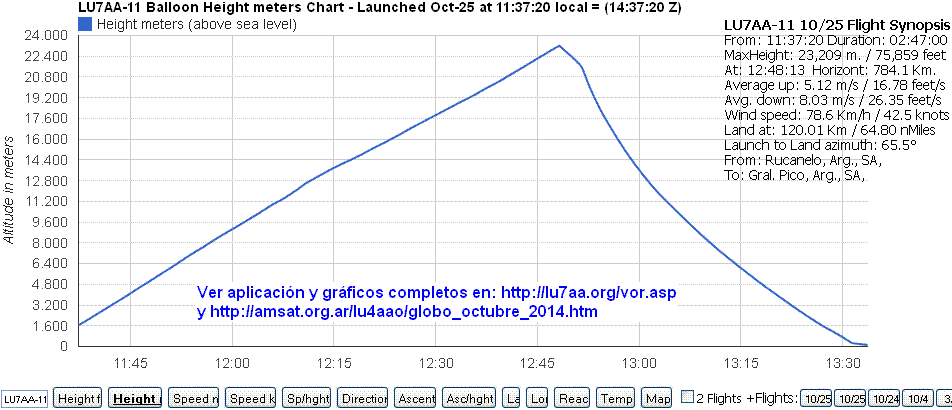

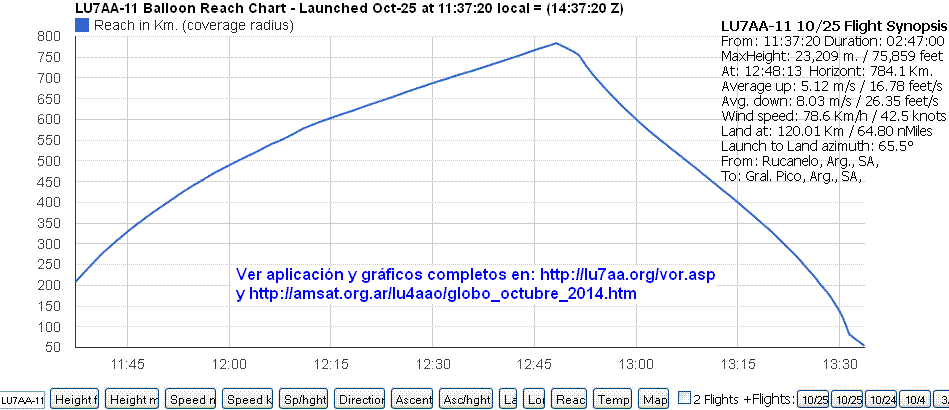

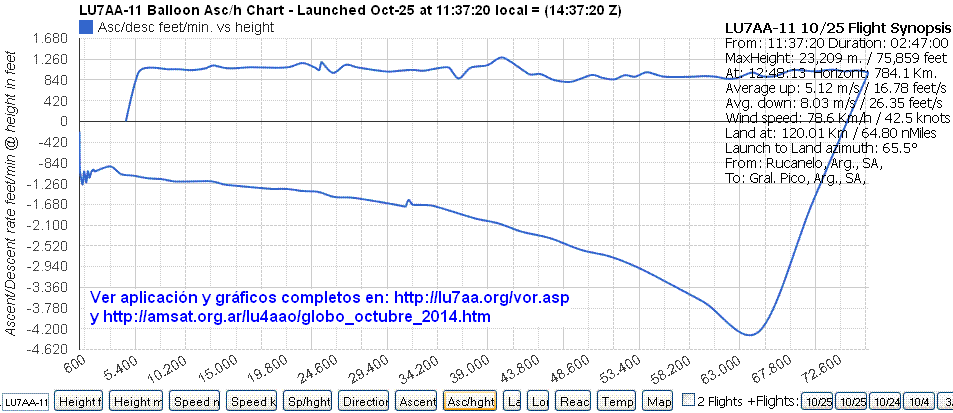

Dom 26 oct 2014: --:-- Se procesan los gráficos de telemetría.
Mie 29 oct 2014: --:-- Comienza el proceso de fotografías para su publicación.
Sáb 01 nov 2014: --:-- Comienza la subida de archivos de audio y HDSDR.
Dom 02 nov 2014: --:-- Llegan más fotos y prosigue el proceso de las mismas para publicar.
Lun 03 nov 2014: --:-- Termina la subida de archivos de audio y HDSDR (4 GB).
Mar 04 nov 2014: --:-- Reunión/cena de Amsat Argentina del primer Martes de mes y análisis de resultados.
Sáb 08 nov 2014: --:-- Se publican fotos de preparativos y lanzamiento del globo.
Mié 12 nov 2014: --:-- Se publican fotos de la fase vuelo del globo.
Sáb 15 nov 2014: --:-- Participación de integrantes de Amsat Argentina en la reunión del GACW.
Mié 19 nov 2014: --:-- Se publican fotos de la fase rescate de la carga útil.
Jue 20 nov 2014: --:-- Reunión Técnica, análisis de resultados y planes futuros.
Dom 23 nov 2014: --:-- Se publican fotos de la apertura de la carga útil y prueba de video.
Mié 17 dic 2014: --:-- Reunión Técnica, desarrollos y preparación Semana del LUSAT 2015/QSL 25º Aniversario LUSAT.


Los invitamos a ver a continuación todos los detalles, fotos, gráficos, videos y vínculos a información relacionada.




TRABAJOS, REUNIONES TÉCNICAS, DE COORDINACIÓN Y ANTECEDENTES DE ESTE LANZAMIENTO:

Diciembre de 2013 a Julio de 2014.
Tareas de medición, adecuación, preparación del transponder y cambios en su baliza de telemetría. Los invitamos a ver más antecedentes, tareas previas, fotos y videos en:
Experimento Transponder.
5 de Agosto de 2014.
Reunión del primer martes de mes, presentación de nueva caja contenedora de transponder y coordinación de próximas actividades. Francisco, LU5AQV; Alberto, LU1DCX e Ignacio, LU1ESY.
Marcelino, LU7DSU; Juan Carlos, LU9DO y Juan Carlos, LU4AGC.
Raul, LU5AG y Julio, LU1DZL.
Pedro, LU3AIV y Francisco, LU5AQV.

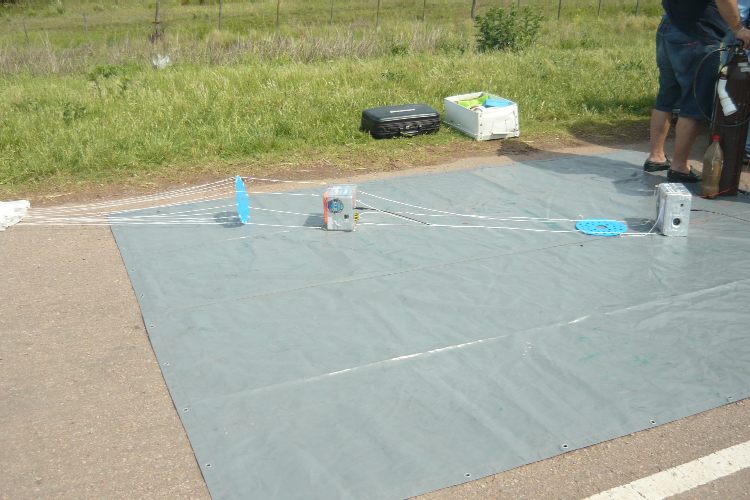

Modelo de doble caja con un segundo paracaidas, independiente del primario.
Detalle del modelo de caja y segundo paracaídas.
Foto grupal: Marcelino, LU7DSU; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Raul, LU5AG; Julio, LU1DZL; Pedro, LU3AIV; Francisco, LU5QV; Alberto, LU1DCX e Ignacio, LU1ESY.
14 de Agosto de 2014.
Reunión Técnica: Coordinación de de avances en integración de transponder, repetidor y antenas. Ignacio, Lu1ESY y Beatriz, LU2BB, frente a una de las antenas en desarrollo, del tipo "Eggbeater".
Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.
Juan Carlos, LU4AGC y Alberto, LU1DCX.
27 de Agosto de 2014.
Reunión Técnica: Coordinación de avances en integración de transponder y antenas. Beatriz, LU2BB; Juan Carlos, LU4AGC e Ignacio, LU1ESY, frente a varias antenas de posibel utilización: Una "Arrow"; una "Eggbeater" en desarrollo y una Yagi-Uda.
Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.
Ignacio, LU1ESY; Mario, LU4BMG y Alberto, LU1DCX.
Juan Carlos, LU9DO y Beatriz, LU2BB.
Alberto, LU1DCX; Raul, LU5AG y Pedro, LU3AIV.
24 de Septiembre de 2014.
Reunión Técnica: Coordinación de avances en integración de transponder, antenas y evaluación de posibles fechas para el próximo lanzamiento de un globo cuya carga útil incluirá una transponder lineal. Julio, LU1DZL; Juan Carlos, LU9DO y Beatriz, LU2BB.
Juan Carlos, LU9DO; Raul, LU5AG y Adrián, LU1CGB.
Martín, LU4BME y Julio, LU1DZL.
Beatriz, LU2BB; Alberto, LU1DCX; Mario, LU4BME y Juan Carlos, LU9DO.
27 de Septiembre de 2014.

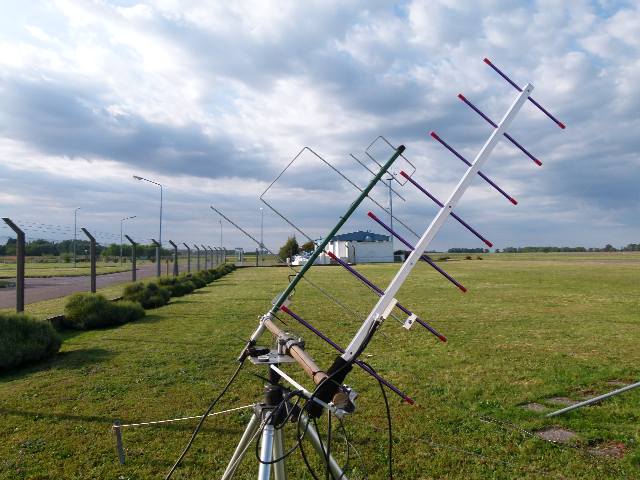

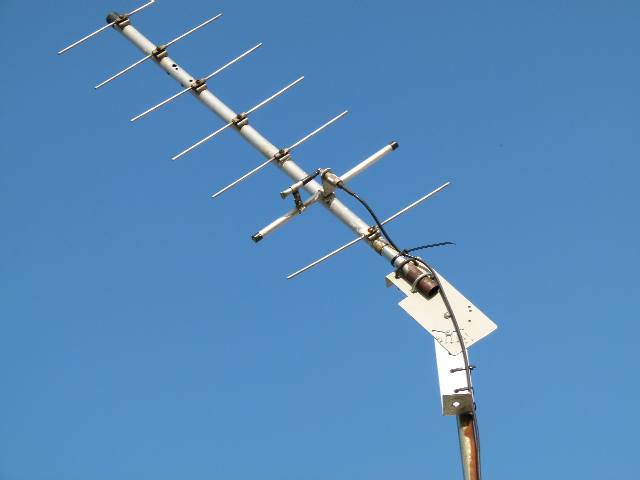

Reunión Técnica para evaluación de antenas: Se midió en forma comparativa la eficiencia de distintas antenas dual bander para VHF y UHF. Raul, LU5AG; Mario, LU4BMG; Juan Carlos, LU4AGC y Alberto, LU1DCX, con dos antenas, una para UHF usada como referencia y otra objeto de comparación, y un plano de tierra preparado con una chapa de aluminio de 20 x 20 cm.
Como transmisor se empleó un generador de RF y como receptor se empleó un SDR en un módulo USB. Aquí Martín, LU4BME, observa los niveles recibidos en la pantalla del SDR en una netbook.
Juan Carlos, LU4AGC y Beatriz, LU2BB, frente a una de las antenas comparadas.
Martín, LU4BME; Adrián, LU1CGB; Mario, LU4BMG; Julio, LU1DZL y Juan Carlos, LU9DO en la lectura de las mediciones.
Fin de las pruebas. Raul, LU5AG; Mario, LU4BMG; Martín, LU4BME; Beatriz, LU2BB; Juan Carlos, LU4AGC; Adrián, LU1CGB; Alberto, LU1DCX; Julio, LU1DZL y Juan Carlos, LU9DO.
16 de Octubre de 2014:
Reunión Técnica de coordinación de equipos de trabajo. Juan Carlos, LU4AGC; Julio, LU1DZL; Martín, LU4BME y Adrián, LU1CGB.
Sentados: Adrián, LU1CGB; Alberto, LU1DCX; Ignacio, LU1ESY y Juan Carlos, LU9DO. De pie: Raul, LU5AG y Guillermo, LW8DTO.
Juan Carlos, LU9DO; Oscar, LU1AOP y Miguel, LW3EMP.
Mario, LU4BMG; Beatriz, LU2BB; Juan Carlos, LU4AGC y Julio, LU1DZL.
Julio, LU1DZL; Martín, LU4BME; Adrián, LU1CGB; Alberto, LU1DCX y más atrás Beatriz, LU2BB.



Documentación Técnica y Relacionada:

Circuito esquemático de la parte repetidor UHF->VHF FM en cada experimento globo. El mismo tiene pequeños cambios de hardware de acuerdo a cada misión y en cada una de ellas se modifica el software del dsPIC 12F675 para modificar algún tiempo o cambiar algún control o secuencia de comando. Hacer sobre la imagen o a continuación:
Circuito del Repetidor UHF-VHF FM. (1 Pág, 58 KB)

Diagrama de bloques y hoja de datos de la placa transponder lineal UHF->VHF, diseñada por PE1RAH, William. A la misma durante la fase de pruebas se le hicieron cambios en el firmware para tener más datos de telemetría y bajar la velocidad de la baliza, y luego se pasó a la fase de integración con otras placas y componentes a la caja contenedora, como parte del desarrollo del Satélite Lusex de Amsat Argentina. Ver: Diagrama de bloque y datos del transponder lineal UHF-VHF. (8 Págs, 346 KB) Diagrama de bloque y datos del transponder lineal UHF-VHF. (ídem en este servidor)

Lo invitamos a ver más detalles, fotos, capturas de pantallas y pruebas que se hicieron sobre el transponder lineal cuya modificación e integración es parte del desarrollo del
Satélite Lusex de Amsat Argentina y cuya información está en:
Experimento Transponder Lineal.

Mesa redonda sobre satélites, del 6 de Marzo de 2004, en el Radio Club QRM Belgrano, a cargo de PE1RAH, William. Lo invitamos a ver más detalles y fotos en:
Mesa redonda sobre satélites.




METEOROLOGÍA:

Pronóstico para tres días, para La Pampa, por el Servicio Meteorológico Nacional.
Pronóstico extendido, para E. Castex, por el Servicio Meteorológico Nacional.
Pronóstico para 10 días, para Gral. Pico, por The Weather Channel.
Pronóstico para 5 días, para E. Castex, por Accuweather.
Pronóstico de vientos, para E. Castex, por Wind Guru.
Bajada de imágenes satelitales meteorológicas recientes en el sitio web de LU7AA Amsat Argentina.
http://amsat.org.ar/wx/index.html.



POSIBLES TRAYECTORIAS

Se calculan las trayectorias para las condiciones meteorológicas indicadas en cada día

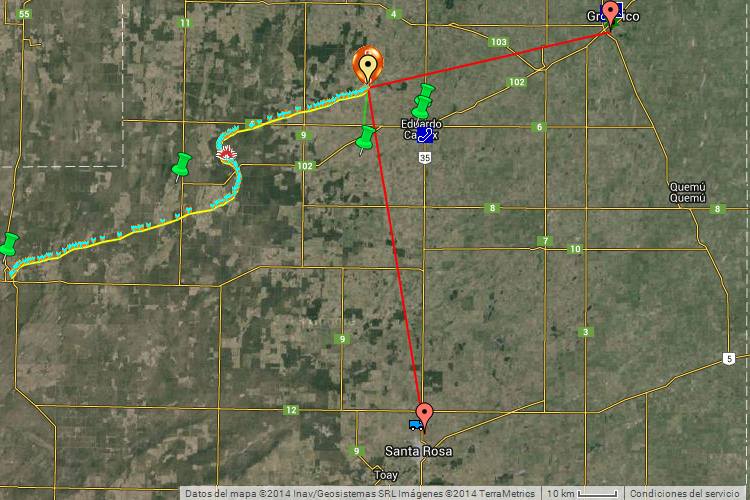

Trayectoria calculada para el 24 de Octubre de 2014, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Ezeiza de las 9 hs.

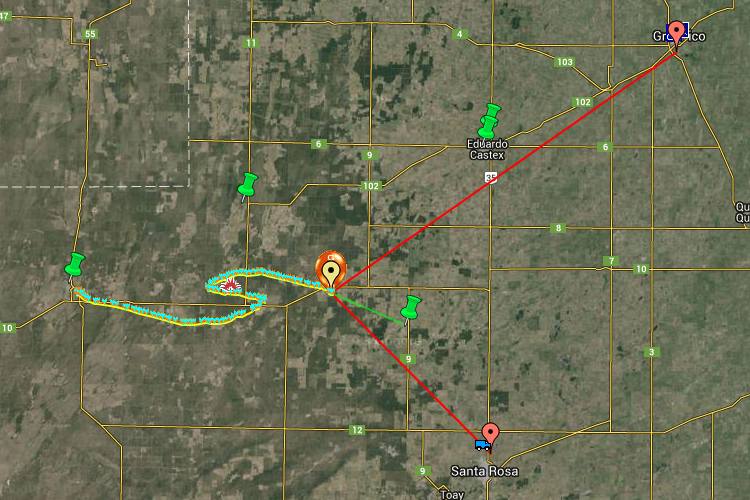

Trayectoria calculada para el 23 de Octubre de 2014, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, con vientos reportados por el globo con radiosonda de Ezeiza de las 9 hs.

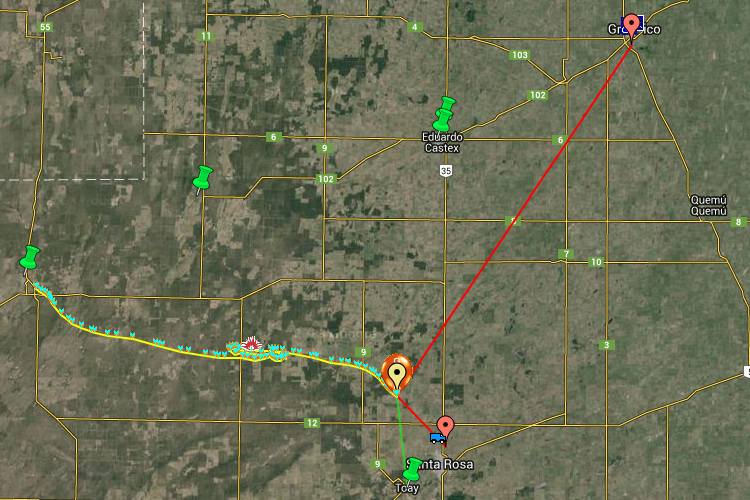

Trayectoria calculada para el 22 de Octubre de 2014, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp.

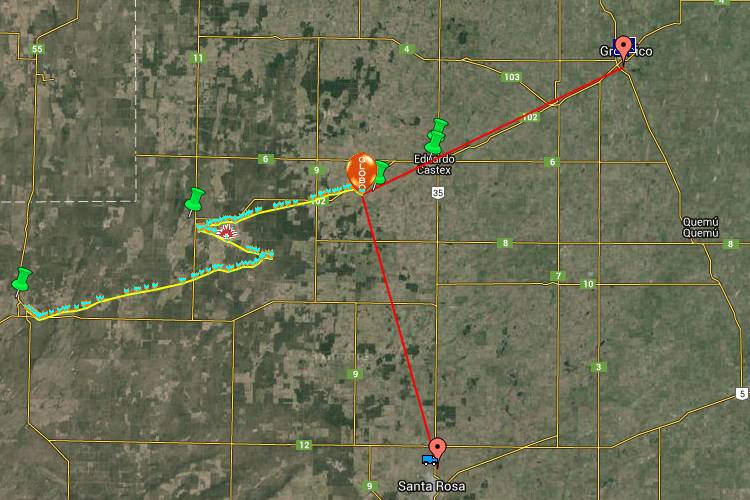

Trayectoria calculada para el 21 de Octubre de 2014.

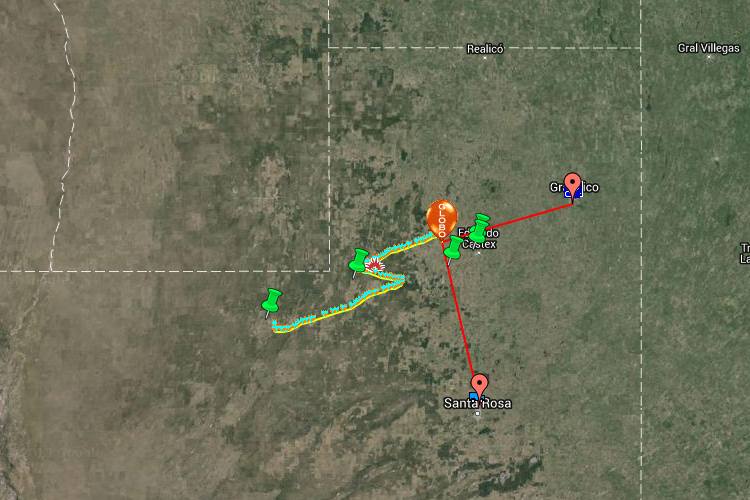

Trayectoria calculada para el 20 de Octubre de 2014.

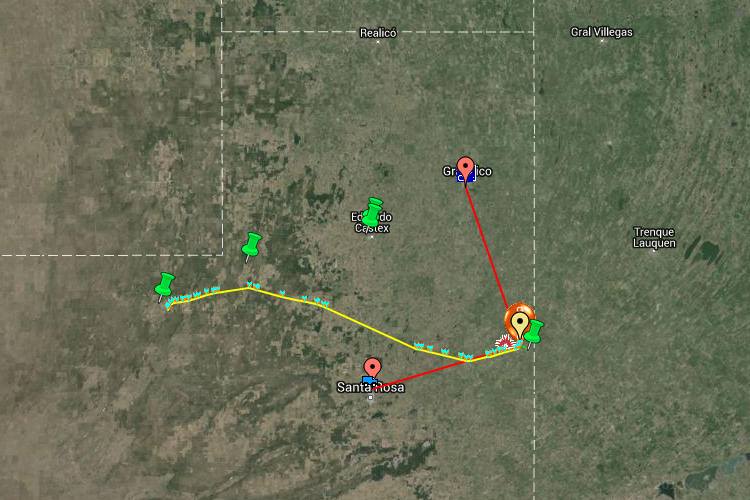

Trayectoria calculada para el 19 de Octubre de 2014.

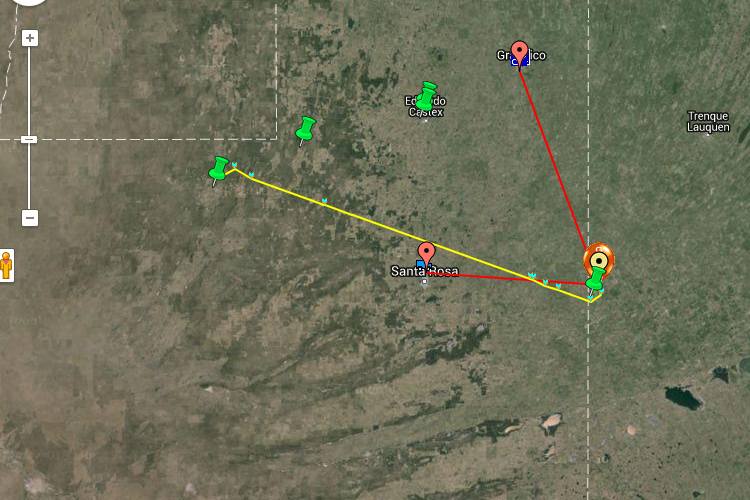

Trayectoria calculada para el 18 de Octubre de 2014.
Trayectoria calculada para el 17 de Octubre de 2014.

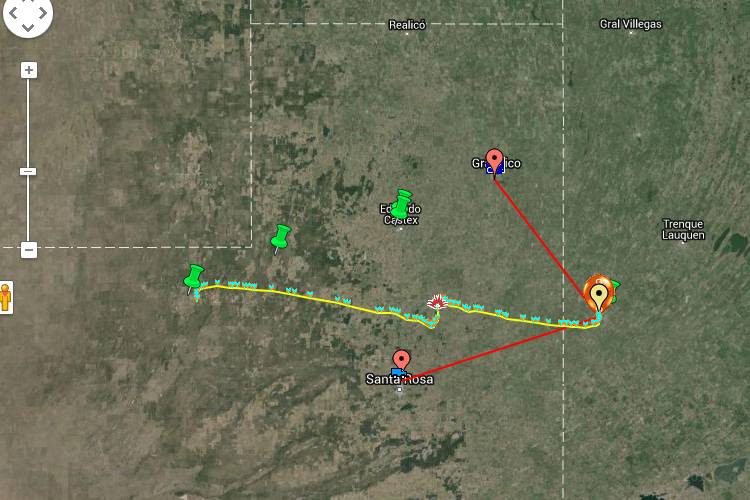

Trayectoria calculada para el 16 de Octubre de 2014.

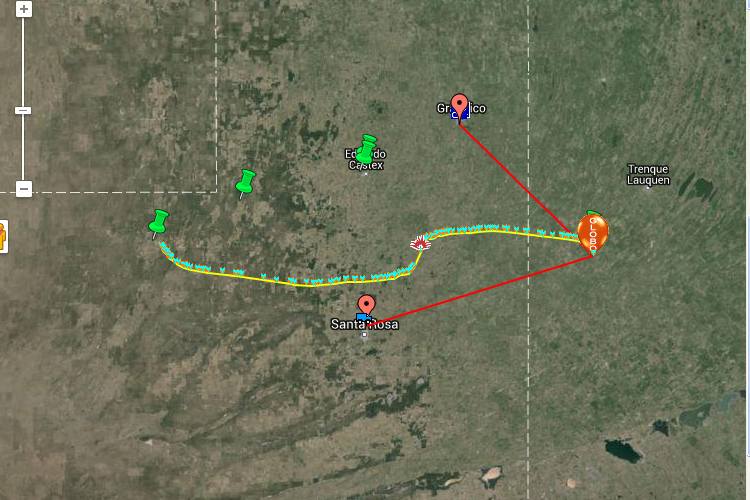

Trayectoria calculada para el 15 de Octubre de 2014.

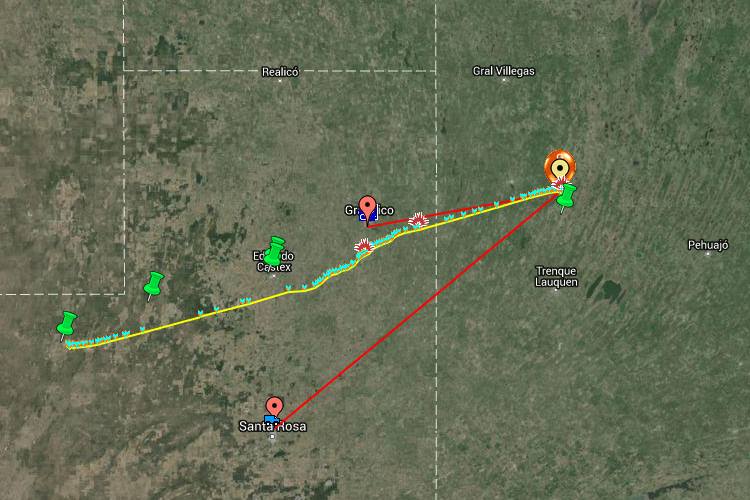

Trayectoria calculada para el 14 de Octubre de 2014.

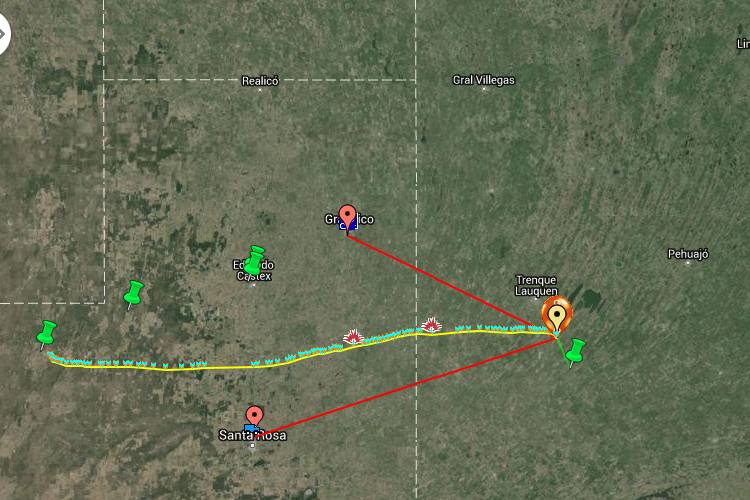

Trayectoria calculada para el 13 de Octubre de 2014.

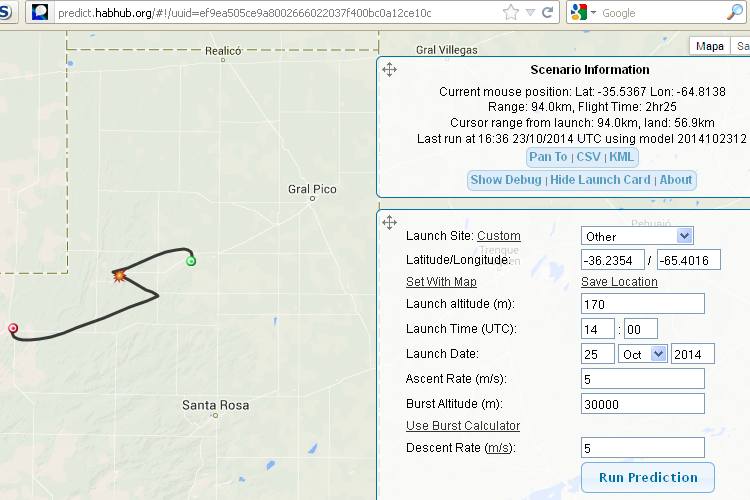

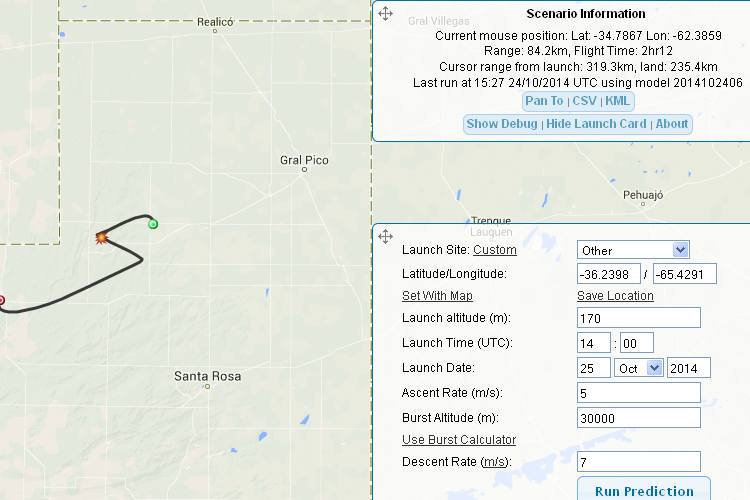

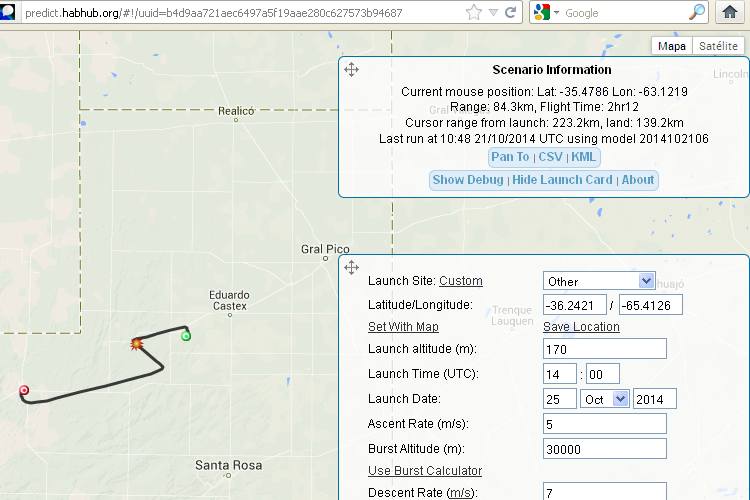

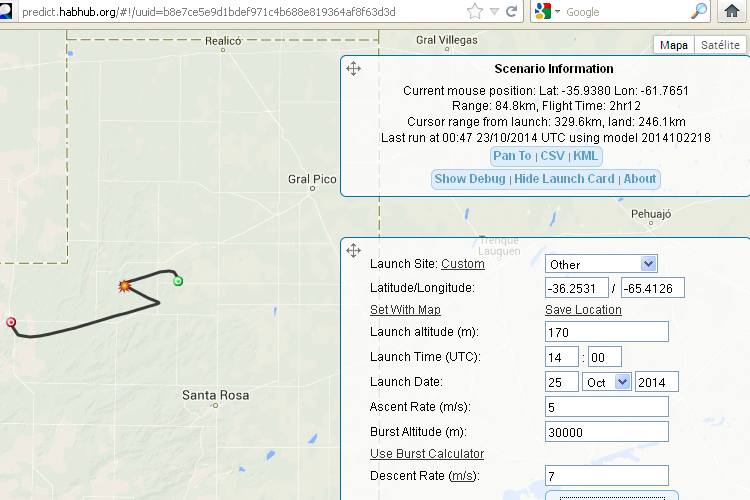

Trayectoria calculada para el 25 de Octubre de 2014, con los datos de hasta el 24 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 25 de Octubre de 2014, con los datos de hasta el 23 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 25 de Octubre de 2014, con los datos de hasta el 22 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 25 de Octubre de 2014, con los datos de hasta el 20 del mismo mes.




AUTORIZACIÓN DE ANAC y NOTAM:

Autorización de la Administración Nacional de Aviación Civil (ANAC) para este lanzamiento.

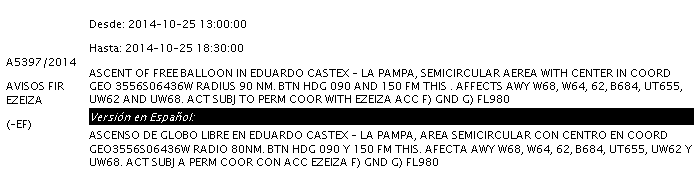

NOTAM (NOtices To AirMen - Avisos a los aeronavegantes). Se pueden ver todos los NOTAM en vigencia en:
ANAC - Administración Nacional de Aviación Civil.



OPERACIÓN RADIAL:

Frecuencias de Operación y Coordinación:

145.800 KHz CW, Telemetría del Transponder Lineal "CarpoSat".
145.850 KHz USB (+/- 15 KHz) Bajada del Transponder Lineal "CarpoSat".
435.850 KHz LSB (+/- 15 KHz) Subida del Transponder Lineal "CarpoSat".
144.930 KHz FM, Beacon Telemetría Rpt FM "Betty V" (APRS, Packet 1200, AFSK, Bell 202, c/90 seg)
145.950 KHz FM/CW Beacon CW "Betty V"

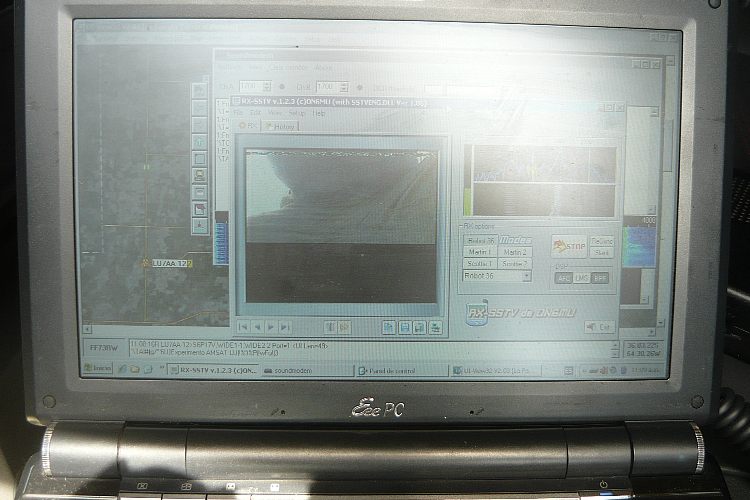

145.950 KHz FM/SSTV Fotos SSTV en tiempo real, formato Robot 36
145.950 KHz FM Bajada del repetidor FM.
435.950 KHz FM Subida con subtono de 123 Hz.
  7.095 KHz LSB (+/-10 KHz) Frecuencia de coordinación y enlace en HF.
146.640 KHz FM (-600 SubT 110.9) Coordinación y enlace VHF(-600 SubT 110.9) Rpt LU1UG Radio Club Pampeano de Gral. Pico.
145.700 KHz FM Simplex. Coord. Local en Simplex.
145.330 KHz FM (-600)Repetidora E. Castex
147.225 KHz FM (+600)Repetidora Vértiz:
402.900 KHz FM Radio Sonda Meteorológica Vaisala.

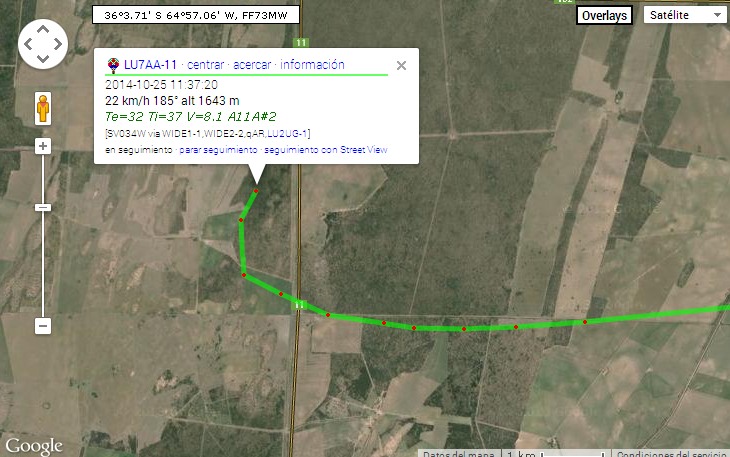

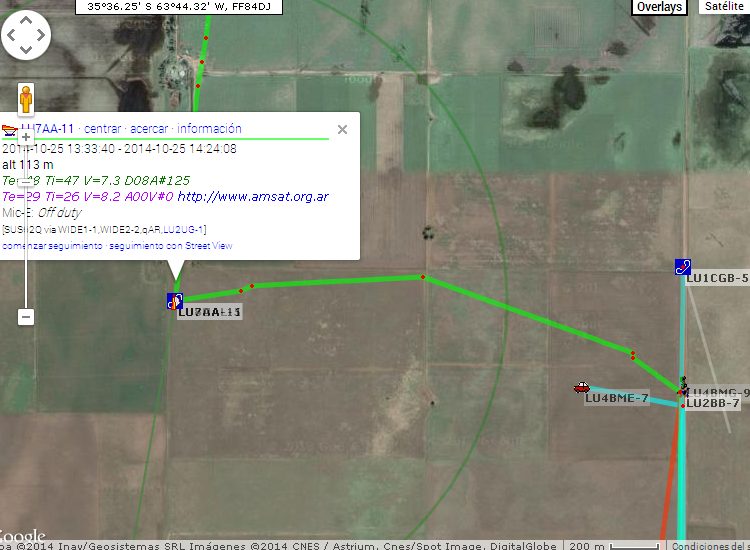

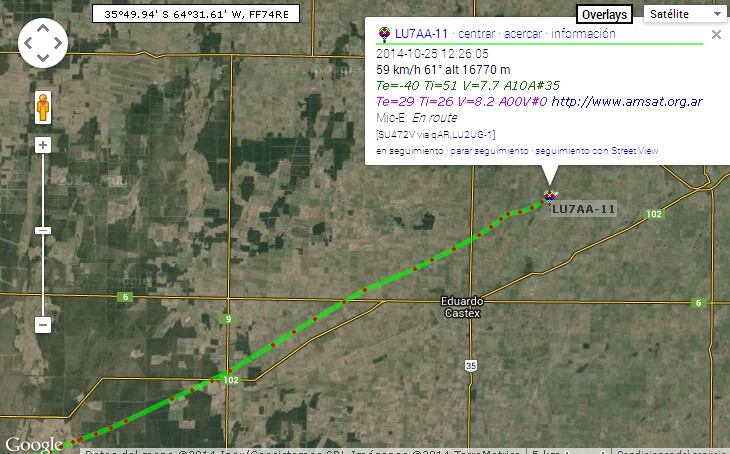

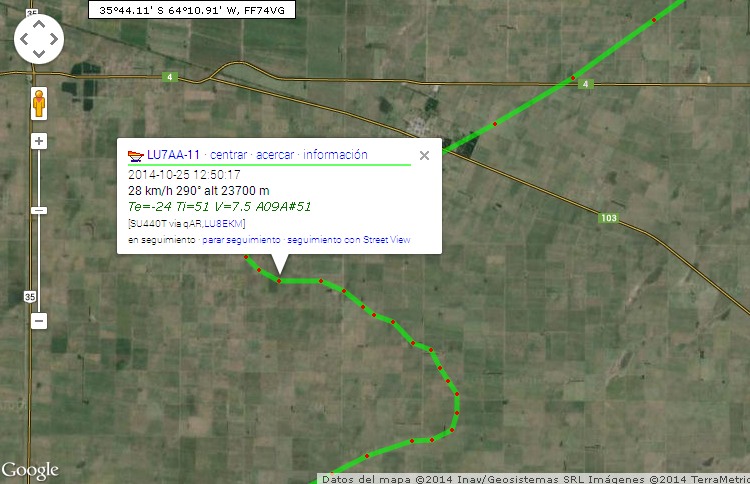

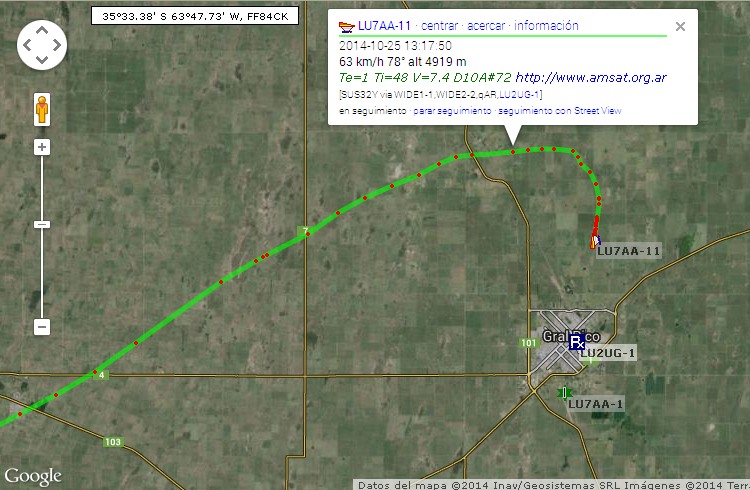

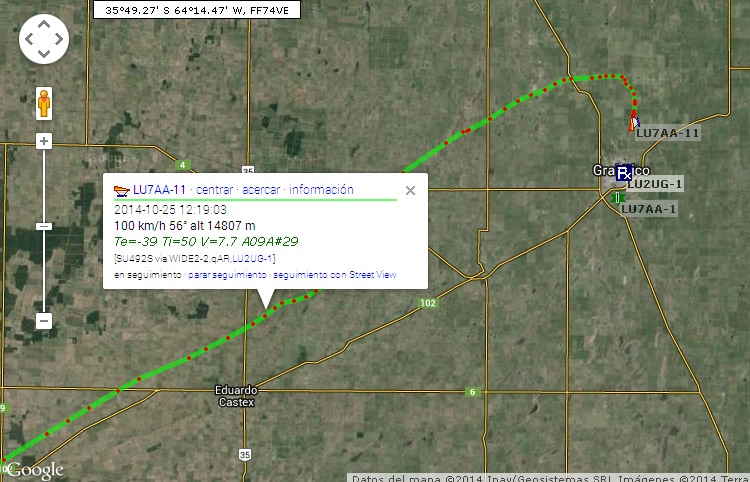

Internet:      http://aprs.fi?call=lu7aa-11
Internet:      http://aprs.fi?call=lu7aa-12

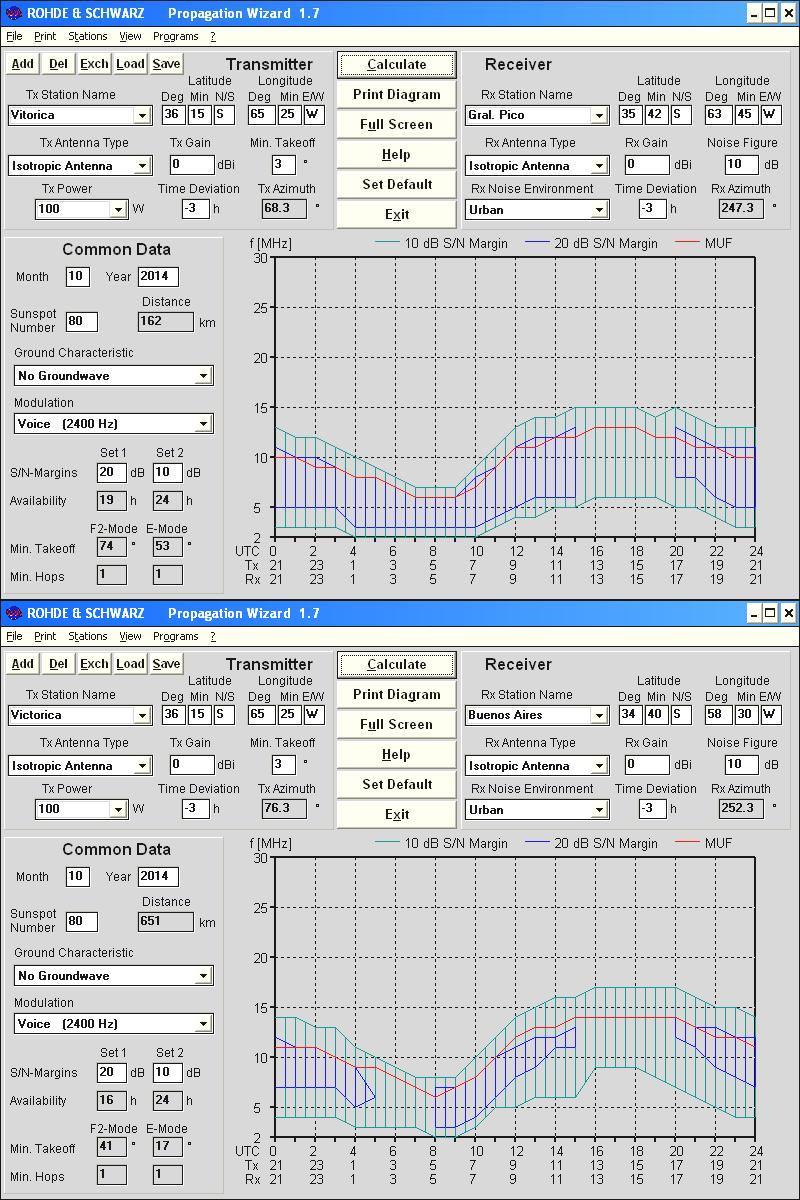

Alcance en VHF/UHF:

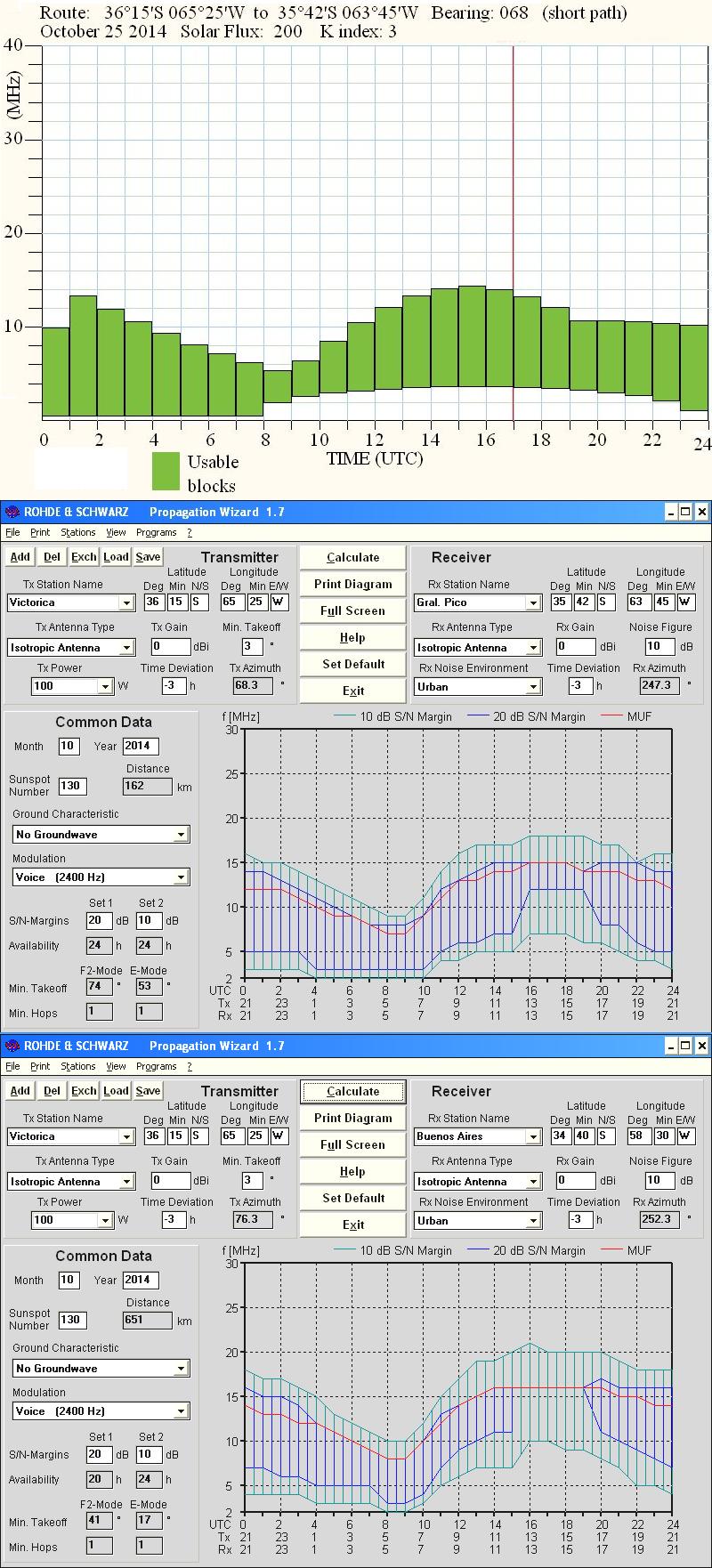

El alcance radioeléctrico en VHF/UHF es función de la altura de las antenas y de factores eléctricos tales como una relación entre la potencia, la sensibilidad,la ganancia de las antenas y el ruido en el extremo receptor, entre otras variables.

Si los factores eléctricos fueran los adecuados, entonces el alcance depende fuertemente de la altura. Aquí se proporciona un gráfico que relaciona el horizonte en Km de una antena en función de su altura sobre tierra.



Cobertura en VHF/UHF:

A continuación se proporciona un gráfico de posible cobertura, para el caso de máxima altura cercana a Gral. Pico, comprobado en los anteriores lanzamientos.

http://amsat.org.ar/picocubr.jpg




Propagación en HF:

Predicción de propagación a partir de Prop-Wiz, para SFI=140 / SSN=80.
Predicción de propagación a partir de HF-Prop y Prop-Wiz, para SFI=200 / SSN=130.
Lo invitamos a ver más datos de propagación en tiempo real en la página de:
  Propagación.



Mapas para UI-View32.

Mapa georeferenciado (1279 x 776 pixeles, 293 KB), para usar con el UI-View32. También baje el archivo pico.txt. Para poner el mapa activo en UI-View copie los archivos pico.jpg y pico.txt ej el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar pico.txt a pico.inf , refrescar mapas y cargar el mapa Pico. Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

El packet con formato APRS se emite también por 144.930 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en:
http://aprs.fi/lu7aa-11.




Otros mapas georeferenciados:

Para poner los mapas activos en UI-View32 copie los archivos ".jpg" y ".inf" en el directorio \Program Files\Peak Systems\UI-View32\MAPS. Refresque mapas y cargue los mapas cuyos nombres están dentro de los archivos ".inf". Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

Lincoln_Junin_BsAs.jpg.
Lincoln_Junin_BsAs.inf.

Frontera_La_Pampa_Cordoba.jpg.
Frontera_La_Pampa_Cordoba.inf.

Gral_Pico_zona.jpg.
Gral_Pico_zona.inf.

Gral_Pico_La_Pampa_detalle.jpg.
Gral_Pico_La_Pampa_detalle.inf.







ANTENAS Y DUPLEXORES:

Para recibir al repetidor la carga útil en VHF una vez que esta alcance una altura se acuerdo al gráfico de arriba, será suficiente un handy.

Para escuchar en VHF al repetidor de FM en vuelo, si uno está en el area de cobertura, basta un handy de FM.
Para transmitir en UHF via repetidor de FM en vuelo, aún estando dentro del area de cobertura, es necesario algo de potencia y/o antenas con ganancia, casí igual que a cualquier satélite actual o planificado.
Para recibir al transponder lineal en VHF, hace falta estar dentro del area de cobertura y una antena con algo de ganancia y un receptor o transceptor multimodo como para SSB/CW en VHF, igual que lo usual en satélites.
Para transmitir en UHF via transponder lineal en UHF, aún estando dentro del area de cobertura, es necesario algo de potencia y/o antenas con ganancia, y un transceptor de UHF multimodo como para SSB/CW/PSK, casí igual que a cualquier satélite actual.
Los invitamos a ver la selección de antenas para este uso que están en:
Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.



SOFTWARE DE UTILIDAD:

En esta sección se facilita una serie de vínculos par brindar soporte a quienes deseen participar en este experiencia.

UI-View32: Software para decodificar APRS y mostrar ubicaciones de estaciones en un mapa.

UI-View32: Lo mismo de otro server.

CWGET145. CWGET: Sencillo y eficiente programa de captura de CW, que además tiene un grabador de sonido eficiente. (722 KB)

SondeMonitor: Versión demo del programa de captura de señales de radiosondas meteorológicas marca Vaisala. Se vence a los 30 días, a menos que se registre, lo cual tiene un costo. (1,6 MB)

http://www.mixw.net: Sitio principal para bajar el MixW, programa para comunicaciones en diversos modos digitales, incluido SSTV.

Setup_RXSSTV.rar. RX-SSTV: Sencillo y eficiente programa de recepción de SSTV, cuya principal ventaja es que decodifica y almacena automaticamente en segundo plano, permitiendo operación desatendida.

Este desarrollo incluye la transmisión de imágenes via SSTV modalidad R-36 (Robot 36) en tiempo real y dado que este modo no es de uso mayoritario en nuestro medio, se hicieron pruebas complementarias para ganar experiencia.

Audio de la imagen en SSTV R36, que puede usar para probar y reproducir localmente en su PC. (40", 11 KHz, 16 bits, 814 KB). Si en su PC en la entrada de grabación selecciona "mezcla mono o estereo" y usa cualquier reproductor de sonido con un programa para SSTV, y ajusta los niveles adecuadamente, debería observar algo parecido a esta imagen que puede agrandar haciendo click sobre el ícono a la izquierda.




CÁLCULO DE POSICIÓN DEL GLOBO EN TÉRMINOS DE RADIALES DE VOR


Utilidad desarrollada por Amsat Argentina para el cálculo de radiales de VOR
Haga click sobre la imagen para correr el programa.






CERTIFICADOS:




FOTOS:

Los invitamos a ver o bajar las fotos haciendo click sobre las imágenes a continuación

Preparativos, reuniones y armado de las estaciones previo al lanzamiento:

24 de Octubre de 2014: Llegada a Gral. Pico de algunos de los equipos y cena de camaradería con los integrantes del Radio Club Pampeano LU1UG. Julio, LU1DZL; Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH; Oscar, LU2AOP; Juan Carlos, LU4AGC y Martín, LU4BME.

Juan Carlos, LU4AGC; Martín, LU4BME; Alberto, LU1DCX; Adrián, LU1CGB y Marcelo, LU1UMM.

Mario, LU4BMG; Ignacio, LU1ESY; Jorge, LU2UG; Julio, LU1DZL; Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH y Oscar, LU2AOP.

25 de Octubre de 2014: Preparación de la carga útil para el vuelo. Oscar, LU2AOP; Guillermo, LW8DTO; Edgar, LU3UU; Carolina, LU4DRL; Gustavo, LU8UAL; Miguel, LW3EMP.

Armado y cierre de las cargas útiles "CarpoSat" y "Betty V". En la mesa: Ignacio, LU1ESY; Juan Carlos, LU4AGC; Alberto, LU1DCX y Adrián, LU1CGB. Más atrás está Oscar, LU2AOP.

Gustavo, LU8UAL; Guillermo, LW8DTO; Miguel, LW3EMP y Alberto, LU1DCX.

Cierre de la caja contenedora del repetidor "Betty V".

Mario, LU4BMG y Juan Carlos, LU4AGC, trabajando en la caja contenedora del transponder.

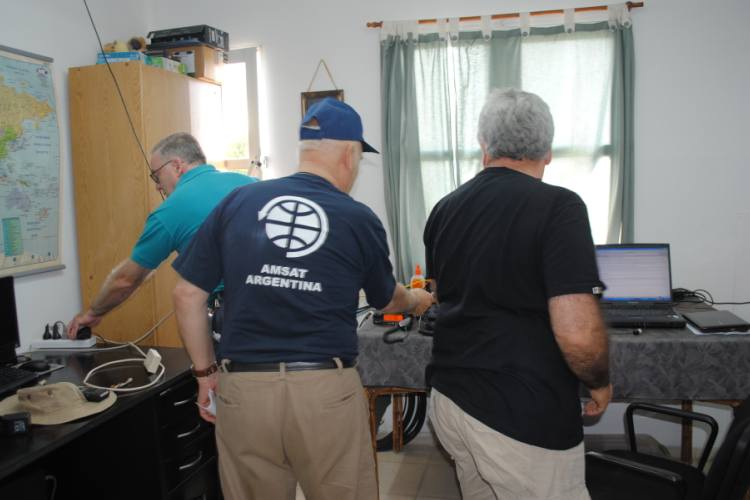

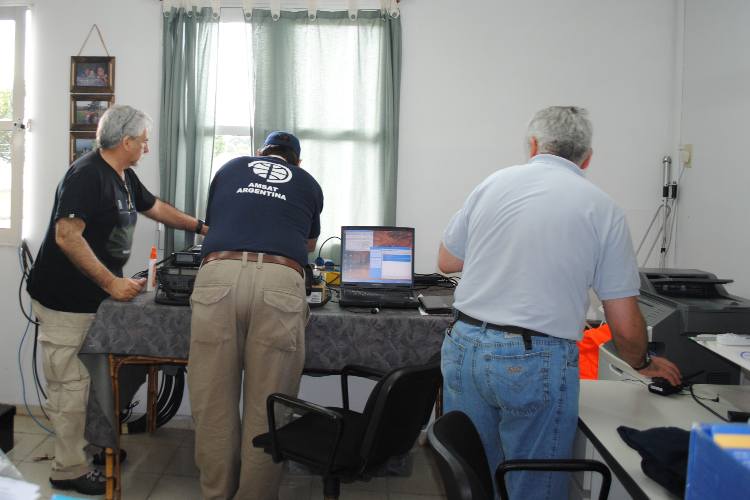

Preparativos en el Centro de Control en Gral. Pico. Mario, LU4BMG; Raul, LU5AG e Ignacio, LU1ESY.

Antena "Ioio" para VHF y UHF, y antena Yagi-Uda tipo "Arrow", armada solo para VHF.

Antena Yagi-Uda de 7 elementos para UHF.

Pruebas de funcionamiento de las cargas útiles. Ignacio, LU1ESY; Martín, LU4BME; Oscar, LU2AOP y Julio, LU1DZL.

Adrián, LU1CGB; Juan Carlos, LU4AGC e Ignacio, LU1ESY.

Alberto, LU1DCX; Adrián, LU1CGB; Juan Carlos, LU4AGC; Ignacio, LU1ESY; Martín, LU4BME; Oscar, LU2AOP; Julio, LU1DZL y Mario, LU4BMG.

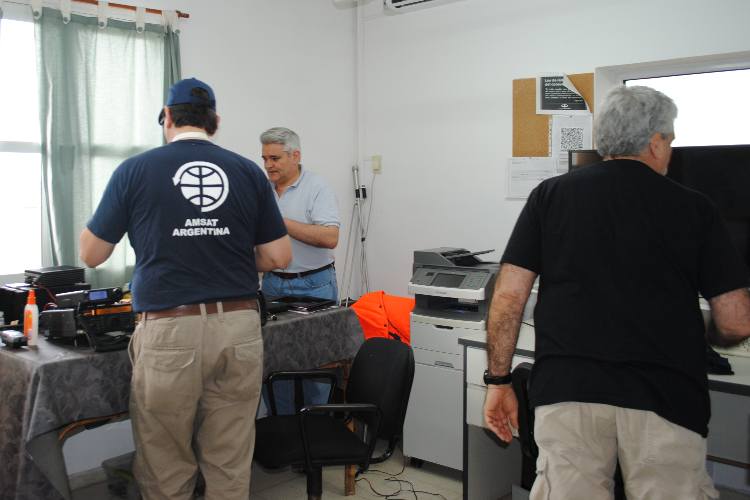

Ignacio, LU1ESY; Mario, LU4BMG y Raul, LU5AG, en la preparación del Centro de Control.

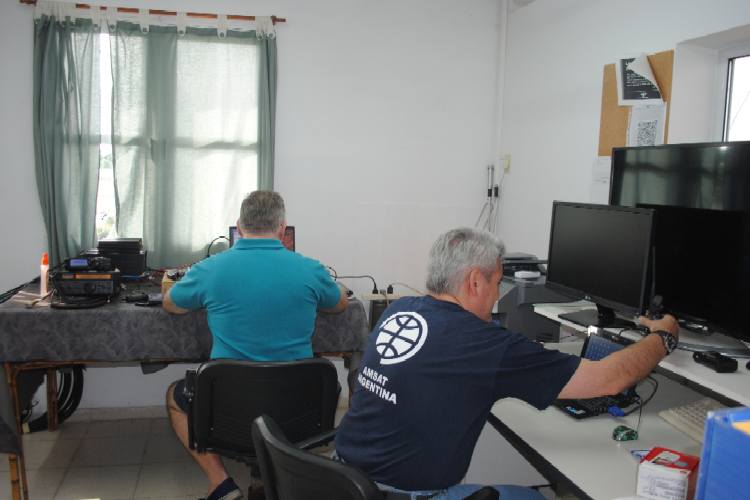

Alberto, LU1DCX; Mario, LU4BMG; Julio, LU1DZL; Juan Carlos, LU4AGC y Martín, LU4BME.

Juan Carlos, LU4AGC; Edgar, LU3UU e Ignacio, LU1ESY.

Mario, LU4BMG y Juan Carlos, LU4AGC.

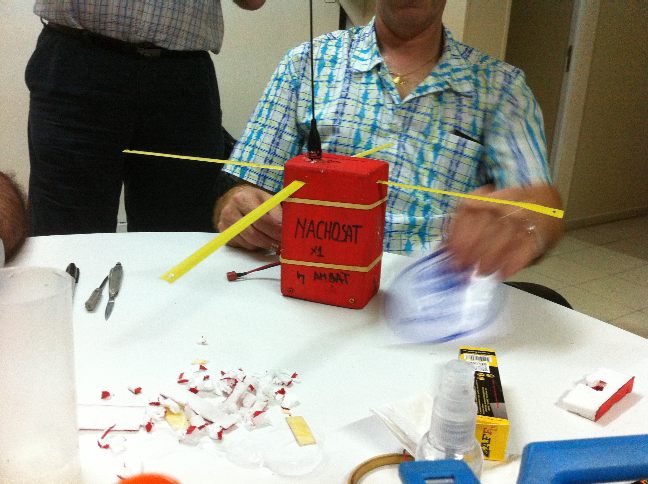

Como redundancia, se usó un tracker llamado "NachoSat", una unidad construida al efecto, basada en una placa Byonics.

Juan Carlos, LU4AGC y Raul, LU5AG.

Mario, LU4BMG; Adrián, LU1CGB y Juan Carlos, LU4AGC, en el cierre y sellado de las cajas.

Javier, LU6UBM; Marcelo, LU1UMM; Raul, LU5AG y Gonzalo, LU1UGA en momentos previos a la partida hacia el sitio de lanzamiento.

Interior del movil de comunicaciones del sitio de lanzamiento, con las antenas de VHF, UHF, el mástil de la antena de HF y otros elementos.

Salida del móvil de comunicaciones hacia el sitio de lanzamiento.

Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb:
https://picasaweb.google.com/111438627771645812985/GloboAmsatOctubre2014


Lanzamiento:

Llegada al sitio de lanzamiento y comienzo de los preparativos. Adrián, LU1UFC; Adrián, LU1CGB; Marcelo, LU1UMM; Javier, LU6UBM y Alberto, LU1DCX.

Oscar, LU2AOP; Adrián, LU1DCX; Julio, LU1DZL; Alberto, LU1DCX y Marcelo, LU1UMM.

Alberto, LUDCX; Oscar, LU2AOP; Javier, LU6UBM; Adrián, LU1UFC y Marcelo, LU1UMM.

Julio, LU1DZL; Adrián, LU1CGB; Federico, LU5UFM; Marcelo, LU1UMM y Javier, LU6UBM.

Julio, LU1DZL; Alberto, LU1DCX y Marcelo, LU1UMM.

Cierre de la caja contenedora con el repetidor FM, cámaras y APRS.

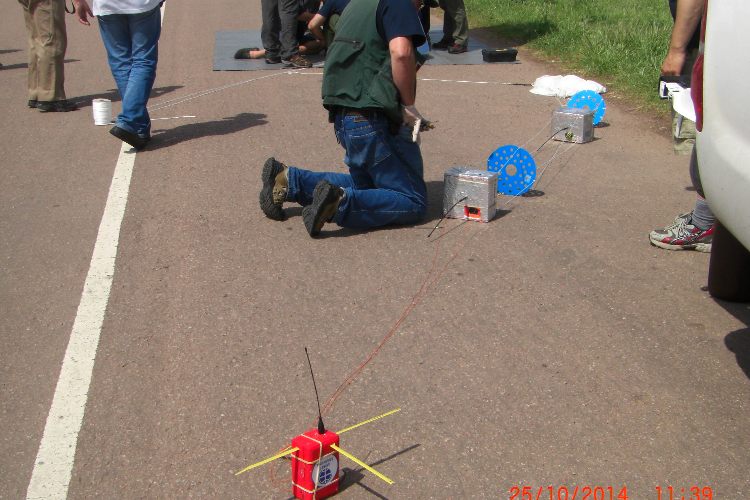

Orden en el cual asciende la carga útil: primero el transponder lineal, luego el repetidor FM y por último un tracker que está en la foto a continuación.

Oscar, LU2AOP; Fernando, LU9UAZ; Marcelo, LU1UMM; Adrián, LU1UFC y Federico, LU5UFM.

Oscar, LU2AOP; Marcelo, LU1UMM; Alberto, LU1DCX; Julio, LU1DZL y Federico, LU5UFM, en el momento de verificar el funcionamiento del repetidor Betty V.

Pantalla de las señales de APRS y SSTV recibidas en las pruebas.

Edgar, LU3UU; Gonzalo, LU1UGA; Beatriz, LU2BB; Marcelo, LU1UMM; Adrián, LU1UFC, y Federico, LU5UFM.

Armado de los anillos separadores y vista del tracker.

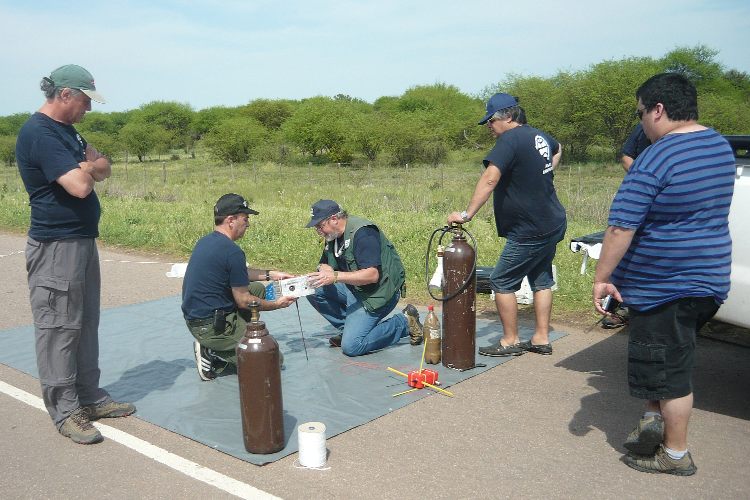

Comienza el inflado del globo. Oscar, LU2AOP; Adrián, LU1CGB; Fernando, LU9UAZ; Adrián, LU1UFC y Federico, LU5UFM.

Javier, LU6UBM; Adrián, LU1UFC y Edgar, LU3UU.

Prosigue el inflado del globo. La botella que se ve tiene agua y arena para comprobar el empuje del globo.

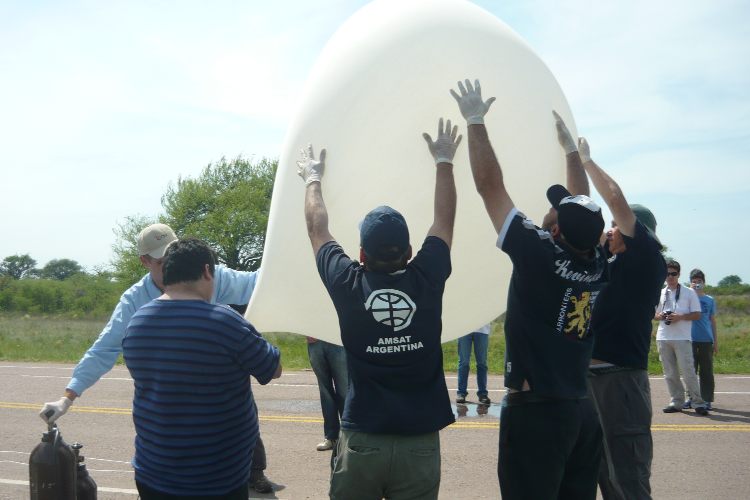

Momento durante el inflado del globo.

Inflado del globo.

Mientras prosigue el inflado del globo, preparación y prueba de las cargas útiles, otro grupo instala una estación para HF para mantener comunicación con el centro de control en Gral. Pico y mediante la misma con Ezeiza/Baires Control, ya que en la zona no hay cobertura de telefonía celular. Gustavo, y Guillermo, LW8DTO, preparan la instalación del mástil para la antena.

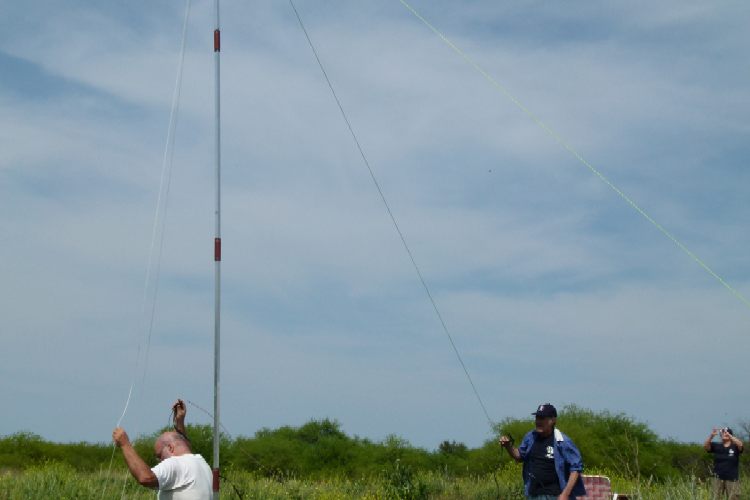

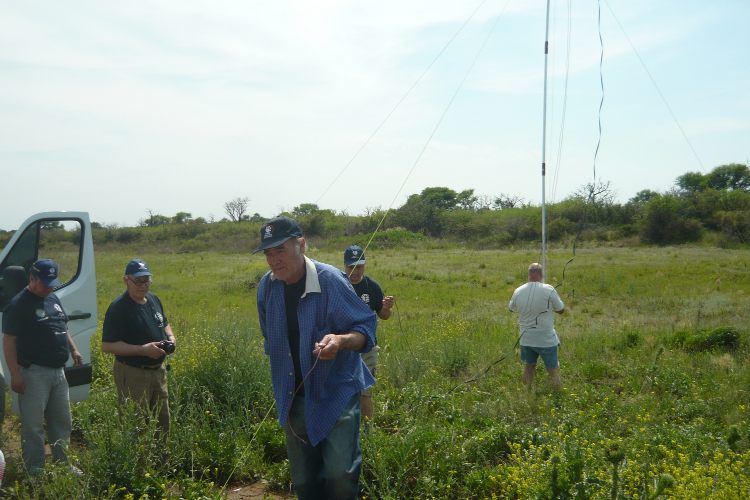

Mástil en su sitio, mientras se fijan las riendas.

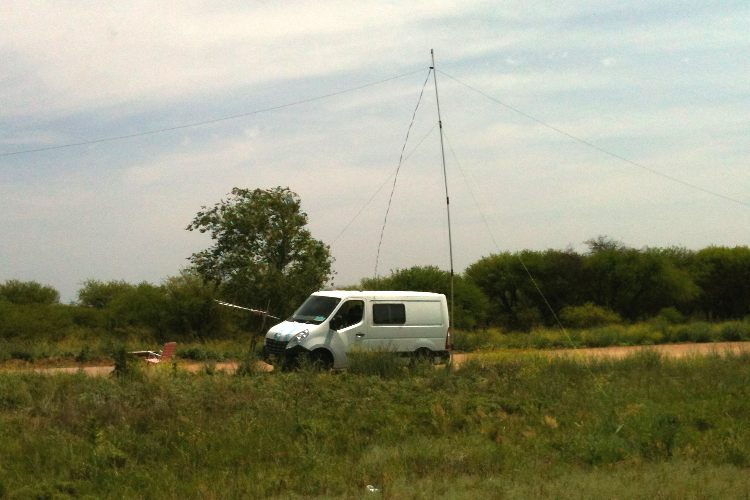

Vista de la antena: Un dipolo multibanda tipo "ARRL Field Day Dipole / Día de Campo", de 30 metros de longitud total, alimentado al centro con linea abierta de 300 Ohms "cinta de TV", que llega al acoplador de antena o "transmatch".

Miguel, LW3EMP; Edgar, LU3UU; , y Guillermo, LW8DTO haciendo un ajuste fino de las riendas.

Otra vista del conjunto y grupo de instalación.

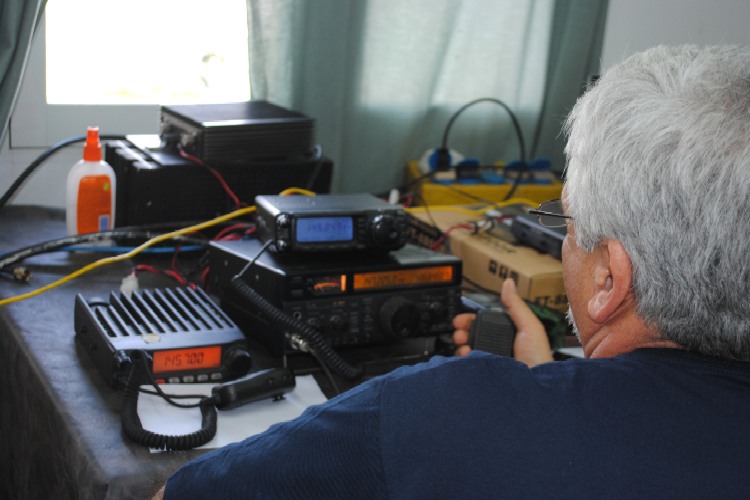

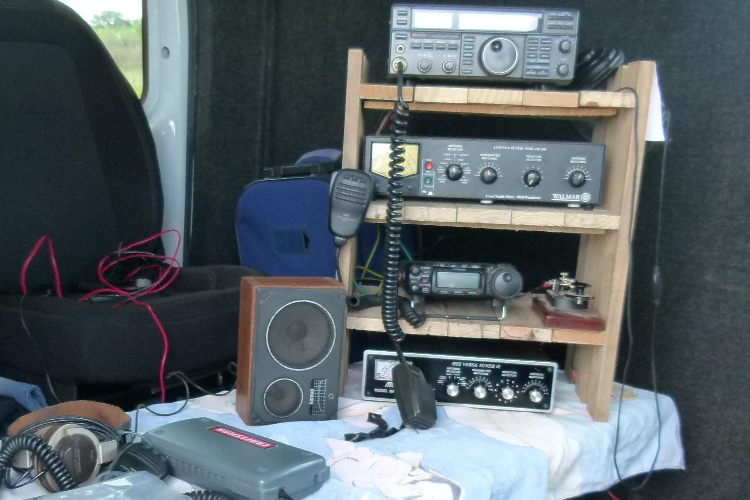

Estación de HF arriba y VHF/UHF abajo.

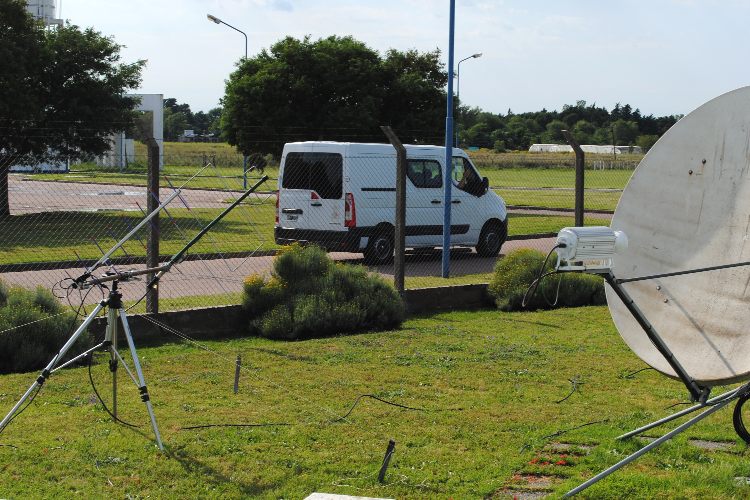

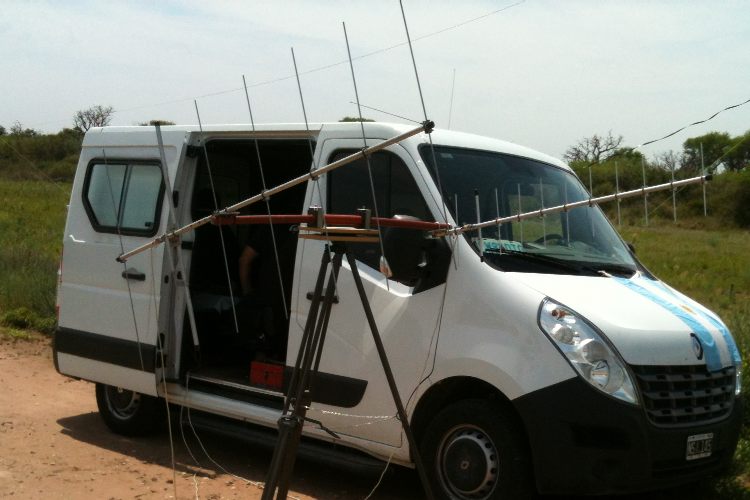

Vista de las antenas para VHF y UHF.

Prosigue el inflado del globo.

Cambio de tanque de helio.

Prosigue el llenado.

Julio, LU1DZL; Federico, LU5UFM; Adrián, LU1CGB y Alberto, LU1DCX, en el cierre del cuello del globo.

Otro momento de la operación.

El viento comienza a ser un problema, mientras se enganchan las cargas útiles al globo.

En un momento el viento fue tan intenso que casi acuesta al globo mientras se le adosan las cargas útiles.

Javier, LU6UBM; Oscar, LU2AOP; Fernando, LU9UAZ; Julio, LU1DZL; Federico, LU5UFM y Adrián, LU1CGB, sostienen al globo instantes antes del lanzamiento.

Vista instantes antes del lanzamiento, con las cargas útiles adosadas y probadas.

Momento del lanzamiento donde se alcanza a apreciar la intensidad del viento de superficie.

El globo y su carga en pleno ascenso.

Otra vista del conjunto en ascenso.

Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb:
https://picasaweb.google.com/111438627771645812985/GloboAmsatOctubre2014


Vuelo:

Trayectoria del globo al comienzo del vuelo.

Ignacio, LU1ESY, operando sobre el transponder lineal y Raul, LU5AG, operando sobre el repetidor FM en el Centro de Control en Gral. Pico.

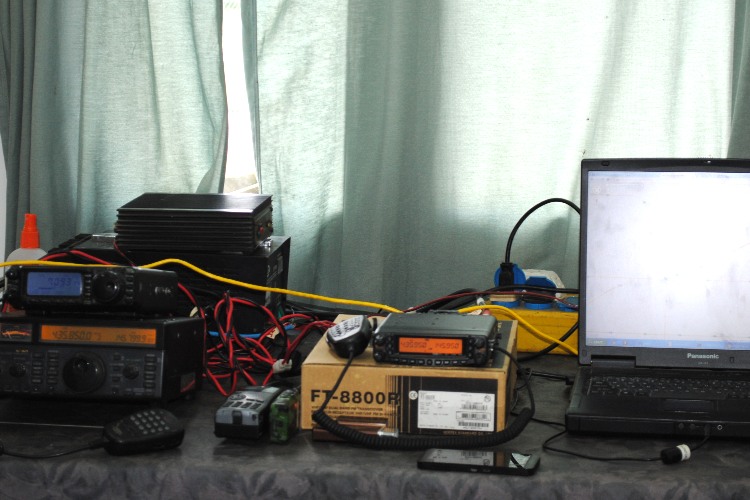

Una de las estaciones en el centro de control. A la izquierda abajo, un transceptor VHF/UHF multimodo, arriba un tranceptor auxiliar para la banda de 40 metros, a la derecha un tranceptor VHF/UHF FM.

Ascenso del globo.

Héctor, LU6UO, operando en la banda de 40 metros; Jorge, LU2UG con otro trancepor VHF/UHF multimodo. Más atrás Martín, LU4BME.

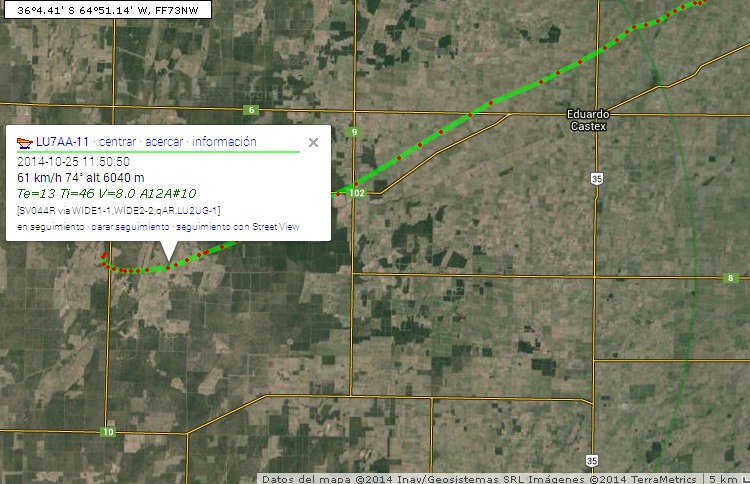

Fase de ascenso del globo, pasando al este de Eduardo Castex.

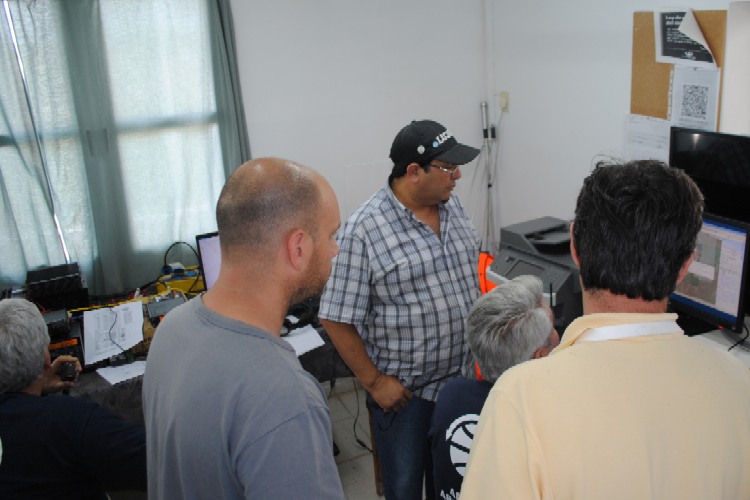

Ignacio, LU1ESY y Raul, LU5AG, en el centro de control, observando la trayectoria y datos recibidos en la aplicación vor.asp.

Héctor, LU6UO, operando en HF y Jorge, LU2UG, operando sobre el transponder lineal "CarpoSat".

Otra vista de la trayectoria del globo desde APRS.fi .

, ; Jorge, LU2UG y Vanesa, LU7UVV.

Punto de máxima altura alcanzada, explosión del globo y descenso de la carga útil en paracaídas.

Felipe, LU8DB en Ezeiza/Baires Control, colaborando con los controladores aéreos para el intercambio de información sobre la posición y trayectoria del globo.

Ignacio, LU1ESY, desde el Centro de Control en Gral. Pico operando sobre el transponder lineal "CarpoSat".

Fase de descenso de la carga útil.

Hugo, LU4AAO/Op.1005 en Ezeiza/Baires Control, colaborando con los controladores aéreos para el intercambio de información sobre la posición y trayectoria del globo.

Raul, LU5AG, verificando la velocidad de descenso de la carga útil.

Fase de descenso, en cercanías de Gral. Pico.

ignacio, LU1ESY, operando sobre el transponder lineal "CarpoSat"; , ; Raul, LU5AG y Jorge, LU2UG, analizan la trayectoria de descenso para guiar a los equipos de rescate.

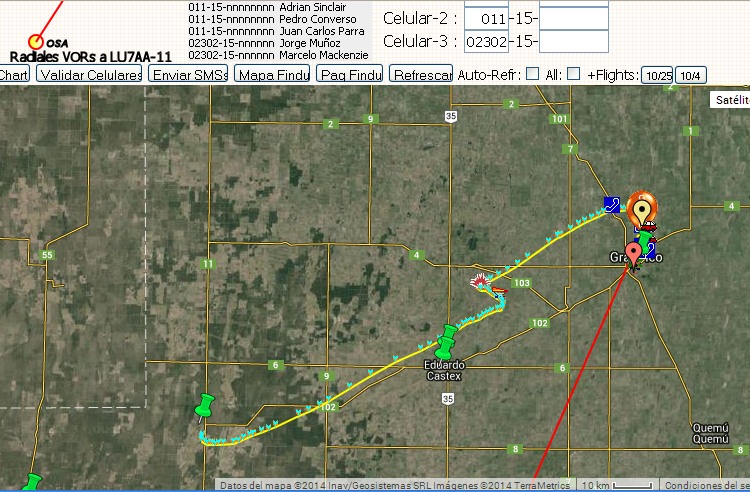

Trayectoria completa del vuelo y descenso, que se produjo a solo 5 KM al Norte de Gral. Pico, mostrada por la aplicación vor.asp .

Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb:
https://picasaweb.google.com/111438627771645812985/GloboAmsatOctubre2014


IMÁGENES RECIBIDAS EN SSTV EN TIEMPO REAL

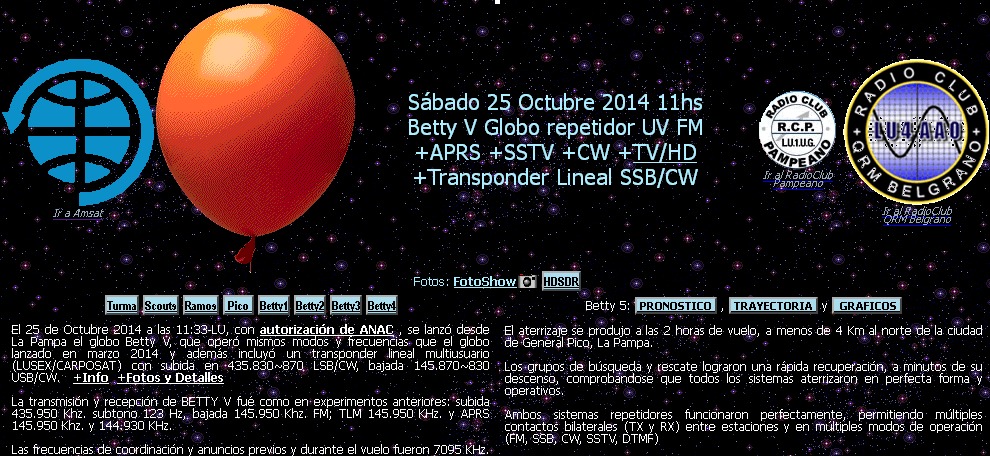

Desde el sitio web de Amsat Argentina

Si hace click sobre estas imágenes, llega a la página Globo25
en el sitio web de Amsat Argentina, con más gráficos e información.


Recuperación de la carga útil y regreso al centro de control:

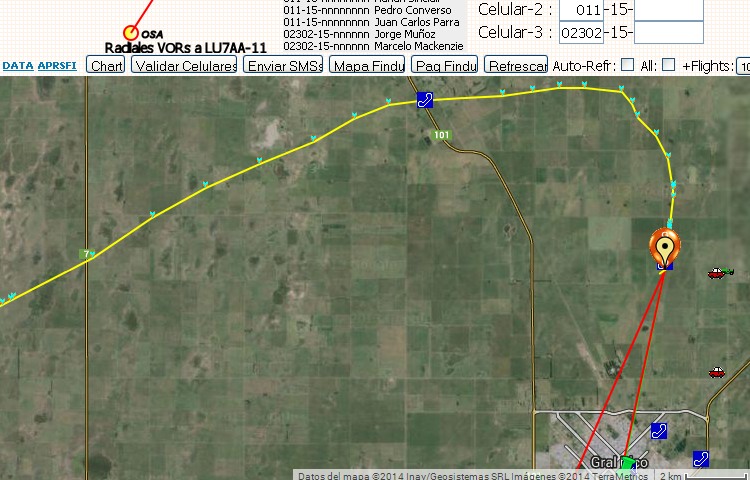

Trayectoria de descenso hasta la caída, mostrada en el momento por la aplicación vor.asp.

Ignacio, Lu1ESY; , ; Edgardo, LU3UAD; Raul, LU5AG y Jorge, LU2UG, en el centro de control, analizando la trayectoria de descenso hasta la caída, los campos donde la misma tendría lugar, el aviso a sus dueños y las recomendaciones a los equipos de rescate.

Punto de caída de la carga útil, LU7AA-11, cuya baliza siguió emitiendo señales en APRS, trayectoria y acercamiento de los distintos grupos de rescate.

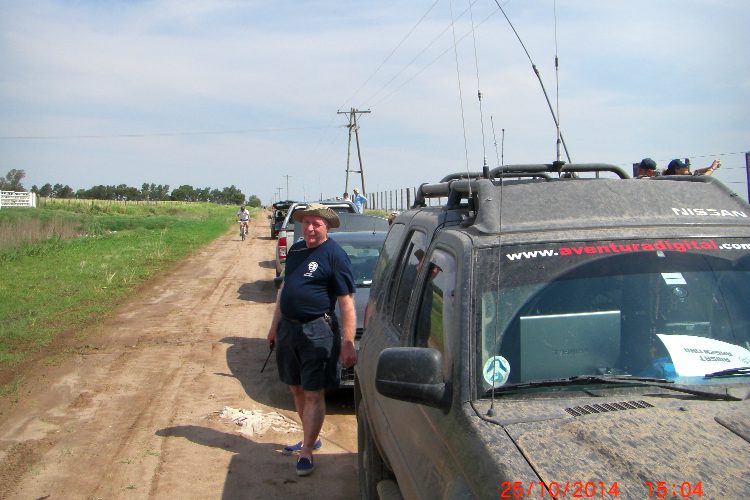

Llegada de los equipos de rescate al punto de caída de la carga útil. Martín, LU4BME, avisa al centro de control que encontraron la carga y Mario, LU4BMG, toma fotos de la misma tal como estaba, perfectamente alineada en el mismo orden de lanzamiento.

Lugar de la caída de la carga útil, y posición y trayectoria de los equipos de rescate, en la imagen recibida en el Centro de Control vía APRS.fi.

Gustavo, LU8UAL y Martín, LU4BME, en el lugar de caída de la carga útil.

El transponder lineal "CarpoSat", donde y tal como cayó después del vuelo, que siguió funcionando en estas condiciones.

Otra imagen del transponder en su lugar de caída.

, ; Mario, LU4BMG y Martín, LU4BME.

Repetidor Betty V, donde y tal como cayó, que siguió funcionando después de la caída lo cual facilitó su encuentro.

, ; y Mario, LU4BMG, regresan a los vehículos de los grupos de rescate con la carga útil recuperada.

Martín, LU4BME; Gustavo, LU8UAL; , y Mario, LU4BMG, regresando a los vehículos.

Gustavo, LU8UAL; Martín, LU4BME; , y Mario, LU4BMG con la carga útil recuperada.

Apertura de la caja contenedora del repetidor Betty V, para apagar el sistema y detener la grabación de la cámara.

Adrián, LU1CGB; Julio, LU1DZL y Mario, LU4BMG, analizando el paracaídas secundario, que no llegó a utilizarse.

Juan Carlos, LU4AGC, frente a los vehículos de rescate.

Oscar, LU2AOP y Mario, LU4BMG, con la carga útil recuperada, antes de encarar el regreso al centro de control.

Regreso del movil de comunicaciones del sitio de lanzamiento al centro de control.

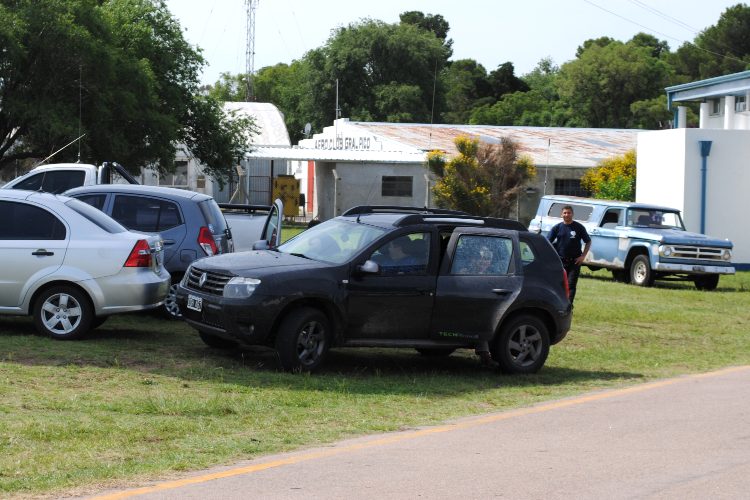

Regreso de los móviles de rescate al centro de control.

Regreso de uno de los móviles de lanzamiento al centro de control.

Encuentro de los distintos participantes.

Primeras charlas después del regreso.

Foto grupal.

Foto grupal.

Foto grupal.

Foto grupal.




Apertura de las cámaras:

Adrián, LU1CGB y Mario, LU4BMG, extrayendo la memoria SD y colocándola en una PC.

Vista del salón.

Mario, LU4BMG; Adrián, LU1CGB; Alberto, LU1DCX y Raul, LU5AG.

Vista del salón.

Juan Carlos, LU4AGC y Alberto, LU1DCX.

Vista del salón.

Marcelo, LU1UMM; Julio, LU1DZL; Adrián, LU1CGB y Mario, LU4BMG.

Vista del salón.

Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb:
https://picasaweb.google.com/111438627771645812985/GloboAmsatOctubre2014




GRÁFICOS DE TELEMETRÍA

Gráfico de altura vs. tiempo, desde la aplicación vor.asp

Gráfico de dirección y velocidad vs. tiempo, desde la aplicación vor.asp

Gráfico de velocidad vs. altura, desde la aplicación vor.asp

Gráfico de Dirección vs. tiempo, desde la aplicación vor.asp

Gráfico de velocidad vertical vs. tiempo, desde la aplicación vor.asp

Gráfico de velocidad vertical vs. altura, desde la aplicación vor.asp

Gráfico de radio de cobertura vs. tiempo, desde la aplicación vor.asp




REPORTES RECIBIDOS

LW6DML:
Ante todo felicitaciones por la experiencia. Los seguí por 40 mts, pero estando un par de estaciones de Junín con todo listo nos desayunamos con la no grata noticia que teníamos nueve más treinta de ruido en la frecuencia de recepción y en toda la parte baja de la banda y no pudimos comunicar, solo de vez en cuando aparecía alguna estación, una lástima !! Saludos y un gran abrazo para todos. LW6DML, José, Junín.

LW8EXS:
Adjunto reportes, archivo de audio (ver más abajo), SSTV y CW. Registro del TNC en TXT con antena direccional de 7 elementos de construcción casera. No decodifiqué APRS.
IGate_LW8EXS_4_25oct2014.txt.

LU1VPH:
Felicitaciones por la experiencia, una vez más, gratificante saber que hay gente que le pone pilas a la radio amateur y envidia sana también. Por estos lugares, al límite de la cobertura, solamente pudieron ser distinguidos algunos fragmentos de los cambios. Probé emitir en 4 W con un handy, Yedro YC555D, con su antena pero supongo que es poco y es necesaria una Yagi. El reloj en ese momento indicaba 12:50 LU. 15:50 UTC. Muchas gracias por su atención. Víctor.

LU2UG:
Entrego en mano las grabaciones del SDR (HDSDR, 4 GB).




AUDIO Y VIDEO

Sábado 25 de Octubre de 2014:
Grabación tomada por LW8EXS. (47'37", 11.3 MB)



FESTEJOS

Por la noche del 25 de Octubre de 2014, el Radio Club Pampeano de Gral. Pico organizó una cena de camaradería para festejar el éxito del vuelo y agasajar a los participantes. De pie: Edgardo, LU3UAD; Fabián, LU5UFM . Sentados: Juan Carlos, LU4AGC; Oscar, LU2AOP y Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH.

Carolina, LU4DRL; Adrián, Lu1CGB y Mario, LU4BMG.

Raul, LU5AG, que hace entrega de un ejemplar del libro "Descubriendo al Radioaficionado" escrito por Alberto "Uranito" Silva (SK), que fue enviado por el GACW, Grupo Argentino de Telegrafía, para su entrega al Radio Club Pampeano de Gral Pico. Miguel, LW3EMP; Jorge, LU2UG y Oscar, LU6UOV, quien recibe el libro.

Otro libro igual fue enviado por el GACW para ser entregado a Héctor, LU6UO. En la foto están Oscar, LU6UOV; Jorge, LU2UG; Héctor, LU6UO y Beatriz, LU2BB, quien fue la encargada de hacer entrega del libro.

A las damas, el Radio Club Pampeano de Gral. Pico les hizo entrega de flores, en este caso a Carolina, LU4DRL.

Flores para Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH.

Sector de una de las mesas: De pie: , ; Beatriz, LU2BB y Gustavo, LU8UAL. Sentados: Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH; Guillermo, LW8DTO e Ignacio, LU1ESY.

Ignacio, LU1ESY; Julio, LU1DZL; Carolina, LU4DRL; Alberto, LU1DCX y Mario, LU4BMG.

Ignacio, LU1ESY; Beatriz, LU2BB; Julio, LU1DZL; Carolina, LU4DRL y Alberto, LU1DCX, quien dirige unas palabras a los presentes.

Marcelo, LU1UMM; Edgardo, LU3UAL y Oscar, LU6UOV.

Oscar, LU6UOV; Vanesa, LU7UVV, entregan flores a Beatriz, LU2BB. Más atrás: Marcelo, LU1UMM y Carolina, LU4DRL.

El Radio Club Pampeano de Gral. Pico, LU1UG, preparó un recuerdo para radioaficionados de otras partes que concurrieron a Gral. Pico por primera vez. En este caso Héctor, LU6UO, entrega el suyo a Guillermo, LW8DTO.

Sentados: Edgardo, LU3UAD y Oscar, LU6UOV. De pie: Ignacio, LU1ESY.

Lo invitamos a hacer click sobre la imagen o el enlace a continuación, para ver más fotos que están en PicasaWeb:
https://picasaweb.google.com/111438627771645812985/GloboAmsatOctubre2014


REUNIONES POSTERIORES AL VUELO:

4 de Noviembre de 2014: Reunión-Cena de primer Martes de mes, análisis de resultados del lanzamiento del globo y tratamiento de temas institucionales. Juan Carlos, LU9DO; Mario, LU4BMG y Juan Carlos, LU4AGC.

Beatriz, LU2BB; Ignacio, LU1ESY y Alberto, LU1DCX.

Raul, LU5AG; Oscar, LU2AOP y Daniela, posteriormente LU4AAO/Op.1018 y actualmente LU4ADH.

20 de Noviembre de 2014: Reunión Técnica de análisis de resultados y evaluación de siguientes pasos. Pedro, LU3AIV; Adrián, LU1CGB e Ignacio, LU1ESY.

Raul, LU5AG; Ricardo, LU4ARU y Alberto, LU1DCX.

Beatriz, LU2BB y Juan Carlos, LU4AGC.

Se aprovechó el encuentro para celebrar el cumpleaños de Adrián, LU1CGB y de Pedro, LU3AIV.

Pedro, LU3AIV, quien también cumplió años ese día.

17 de Diciembre de 2014: Reunión Técnica de análisis de resultados, evaluación de siguientes pasos y organización de la Semana del LUSAT, con la QSL Conmemorativa 25º Aniversario del LUSAT. Martín, LU2BME; Beatriz, LU2BB y Alberto, LU1DCX. Hay más información en:
QSL 25º Aniversario del LUSAT y Semana del LUSAT.

Mario, LU4BMG; Juan Carlos, LU4AGC y Raul, LU5AG.

Julio, LU1DZL; Adrián, LU1CGB e Ignacio, LU1ESY.

Pedro, LU3AIV; Juan Carlos, LU9DO y Julio, LU1DZL.



ENLACES A OTROS SITIOS O PÁGINAS DE INTERÉS E INFORMACIÓN RELACIONADA:

Lanzamiento del Satélite Lusex de Amsat Argentina:
Los invitamos a ver todos los detalles en:
Satélite Lusex de Amsat Argentina.
Transponder Lineal exhibido en funcionamiento en la 26º Reunión de Amigos del GACW, lanzado con el Globo Betty V el 25 de Octubre de 2014 y parte del desarrollo para el Satélite Lusex de Amsat Argentina:
Experimentos Transponder, de Amsat Argentina.
Siguiente actividad:
Sábado 18 de Abril de 2015: Lanzamiento de Globo Betty VI desde La Pampa. Los invitamos a ver todos los detalles en:
Globo Abril 2015.
  16 al 25 de Enero de 2015: Semana del LUSAT - QSL 25º Aniversario del LUSAT. Lo invitamos fotos, cronograma operativo, logs, detalles y vínculos a otras páginas en:
QSL 25º Aniversario del LUSAT.
  15 de Noviembre de 2014: 27º Reunión de Amigos del GACW, en la cual se expusieron los resultados del lanzamiento del Globo de Amsat Argentina de Octubre de 2014. Lo invitamos fotos, detalles y vínculos a otras páginas en:
27º Reunión de Amigos del GACW.
  25 de Octubre de 2014: Globo Betty V de Amsat Argentina.
Página principal en el sitio web de Amsat, que incluye información y diversos vínculos. Lo invitamos a ver esta página en:
http://amsat.org.ar/globo25.htm.
Actividades Programadas:
Activaciones, Reuniones Técnicas, Certificados, QSLs Conmemorativas y otras actividades radiales:
  Actividades Programadas.
Sábado 28 de Junio de 2014: 26a. Reunión de Amigos del GACW y homenaje a LU1DZ (SK). Como hace más de 12 años, se realizó este tradicional encuentro abierto a Morsistas o no tanto y familia en patio comidas Coto, Viamonte 1575, Buenos Aires. Se aprovechó esta reunión para exhibir el transponder lineal UHF->VHF en funcionamiento. Vea más detalles en:
26º Reunión de Amigos del GACW.
  7 de Mayo 2014: Emisión en el programa CQC (Caiga Quien Caiga) de la 2º y última parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina que incluye la acción solidaria "Cadena de Favores"
Video de la segunda parte, emitida el 7 de Mayo de 2014. (23'19")
Video de la segunda parte, emitida el 7 de Mayo de 2014, en YouTube y HD. (22'19")
  30 de Abril de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires de la 1º parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina, con la acción solidaria "Cadena de Favores".
Video de la primera parte, emitida el 30 de Abril de 2014. (29'27")
Video de la primera parte, emitida el 30 de Abril de 2014, en YouTube y HD. (29'27")
  21/28 de Marzo de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires, de avances de la parte TV del lanzamiento del Globo Betty IV de Amsat Argentina.
Video del avance emitido el 21 de Marzo de 2014. (2'36")
Video del avance emitido el 28 de Marzo de 2014, en YouTube y HD. (2'50")

Sábado 8 de Marzo de 2014: Lanzamiento del Globo "Betty IV" de LU7AA Amsat Argentina, que incluye un repetidor UHF-VHF en FM, SSTV, APRS y CW. Los invitamos a ver todos los detalles en:
Experimento Globo Marzo 2014.

  8 de Marzo de 2014: Globo Betty IV de Amsat Argentina.
Página principal en el sitio web de Amsat, que incluye vínculos a diversos medios de difusión en los cuales salieron publicadas noticias de este lanzamiento. Lo invitamos a ver esta página en:
http://amsat.org.ar/globo08.htm.
  17 al 26 de Enero de 2014: Semana del LUSAT.
Operación radial multibanda y multimodo, incluyendo APRS, satélite y transponder. Participación en la QSL Conmemorativa por el 24º Aniversario del LUSAT-1. Vea las bases, cronograma operativo, gráficos y fotos en:
QSL Conmemorativa 24º Aniversario del LUSAT.

Sábado 23 de Noviembre de 2013: Lanzamiento del Globo "Betty III" de Amsat Argentina, que incluye el Experimento "Mafalda", un repetidor semi-lineal de 10 metros USB a 2 metros FM para digimodos angostos. Más información:
Experimento Globo Noviembre 2013

Globo Betty III del 23 de Noviembre de 2013:
Reporte Globo Betty/Mafalda+Gregoria/Pepe-Grillo, que incluye el proyecto Pepe Grillo y Cuca Gregoria.
Noviembre de 2013:
Sorteo de un handy Baofeng UV-5RQ a beneficio de Amsat Argentina.
16 de Noviembre de 2013: Entrega del kit SDR Softrock Ensamble RxTx sorteado a beneficio de Amsat Argentina.
Pedro, LU7ABF; Lara, Op.988, ganadora del sorteo; Beatriz, LU2BB y Raul, LU5AG.
Festejo del 26 de octubre de 2013 en el cual se hizo el sorteo del kit.
7 de Septiembre de 2013:
Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos.
3 de Septiembre de 2013:
Reunión - Cena del primer martes de mes.
10 de Agosto de 2013:
Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano.

Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013:
Contacto ARISS: QSOs de escuelas e instituciones con la ISS, Estación Espacial Internacional, durante pasadas por Argentina mediante telebridges LU8YY/Q y LU1CGB. Más detalles:
Contacto_ARISS_Ago2013.txt
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Globo del 29 de Junio de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 29 de Junio de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
15 de Junio de 2013: 24º Reunión de Amigos del GACW
Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en:
24º Reunión de Amigos del GACW.
9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis.
Trama, posición y telemetría visible por internet desde APRS.fi
 Info Universidad de La Punta.
Concurso "El Espacio a tu Alcance".
Operativo Rescate.
21 al 27 de Enero de 2013: Semana del LUSAT-1
Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en:
QSL Conmemorativa por el 23º Aniversario del LUSAT-1.
15 de Diciembre de 2012
Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en:
Festejo del 15 de Diciembre de 2012.

4 de Diciembre de 2012:
Cena de Fin de Año de Amsat Argentina. Más detalles:
Cena de Fin de Año 2012 de Amsat Argentina.

10 de Noviembre de 2012: 23º Reunión de Amigos del GACW.
AMSAT Argentina recibe el Premio Mauricio del Castillo LU5DON. Más detalles:
Reunión 23º del GACW.

12 de Agosto a 6 de Septiembre de 2012:
Experimento Baliza de Telemetría en HF.

4 de Agosto de 2012:
Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires.
2 de Junio de 2012:
22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012.

Anterior lanzamiento de globo: 19 de Mayo de 2012:
http://amsat.org.ar/globo19.htm
http://amsat.org.ar/lu4aao/experimento_globo_mayo_2012.htm

12 de Mayo de 2012:
Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012.
.
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Parapente del 17 de Marzo de 2012. Más detalles:
Experimento Parapente 17mar2012.

Experimento Parapente del 17 mar 2012. Más detalles:
http://amsat.org.ar/globo17.htm, Experimento Parapente del 17 de Marzo de 2012.

El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles:
Festejo del 3 de Marzo de 2012, en el Radio Club QRM Belgrano.

25 de Febrero de 2012:
Reunión Técnica sobre Interfaces Digimodos y SSTV. Se probaron el MixW, RXSSTV y MMSSTV con diversos transceptores, bandas, modos, PCs y placas de sonido para ganar experiencia en SSTV formato R-36. Los invitamos a ver relatos y fotos en:
Reunión Técnica Interfaces Digimodos SSTV, en el Radio Club QRM Belgrano.

18 de Febrero de 2012:
Charla sobre Globos, en el Radio Club QRM Belgrano.

5 de Febrero de 2012:
Lanzamiento del Certificado Satelital conjunto entre LU7AA y LU4AAO.
  Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
  Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.

9 de Diciembre de 2011:
Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia.
6 de Diciembre de 2011:
Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011.
3 de Diciembre de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia.
21 de Octubre de 2011:
Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionado Argentino.
10 de Septiembre de 2011:
Experiencia Globo en Ramos Mejía, con relatos, fotos, videos, reportes y telemetría recibida.
22 de Agosto de 2011:
Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto.
6 de Agosto de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo.
29 de Noviembre de 2008:
Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
Experimentos Globo y Parapente:
Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil, y vínculos otros sitios web dedicados a esta clase de experimentos.
Sitio web principal de Amsat Argentina.
amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo.
Página en Facebook:
  http://www.facebook.com/Amsat.LU, sobre estos experimentos.
Sitios web del Radio Club QRM Belgrano:
Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc:
  Radio Club QRM Belgrano, sitio web principal.
  Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina.
