Experimentos Transponder de Amsat Argentina
Desarrollo, integración y pruebas para el

Lanzamiento del Satélite Lusex de Amsat Argentina

*
Le interesa ser parte de todo esto y no tiene licencia ?
Busque, averigüe y haga el Curso de Radioaficionado
*

Actualización: 12 de Junio de 2016.
Con actualizaciones sobre el lanzamiento
del satélite Lusex de Amsat Argentina.

Siguiente actividad:

Lanzamiento de Globo de Amsat Argentina con Transponder Lineal en Octubre 2014 desde La Pampa.

PRESENTACIÓN Y RESUMEN DE ESTA ACTIVIDAD:

Además de los repetidores UHF->VHF para FM con GPS, APRS y SSTV que forman parte del lanzamiento de globos por por ejemplo Betty IV, Amsat Argentina está implementando, preparando, modificando, integrando y probando dos clases de transponders, uno de ellos lineal, en modo "B", es decir con entrada en UHF y salida en VHF para modos lineales, tales como SSB, CW, PSK31, etc., para ser usados en próximos vuelos en avión, parapente, lanzamientos de globos y el Satélite Lusex de Amsat Argentina .

Invitamos a ver en esta página algunos detalles, fotos y gráficos

CRONOLOGÍA:

Mar 03 dic 2013: --:-- Reunión: Presentación de la plaqueta de transponder lineal.
Mié 22 ene 2014: --:-- Reunión técnica con los primeros ensayos y mediciones.
Mar 18 feb 2014: --:-- Se agrega un gráfico de telemetría de velocidad vertical vs. altura desde la aplicación vor.asp.
Sáb 29 mar 2014: --:-- Primera prueba del transponder en vuelo en avión ligero.
Mar 06 may 2014: --:-- Reunión del primer martes de mes y prueba de tracker.
Sáb 10 may 2014: --:-- Prueba del transponder y tracker en vuelo en avión ligero.
Mié 21 may 2014: --:-- Reunión técnica y evaluación de cambios en el transponder.
Dom 25 may 2014: --:-- Pruebas de transponder con antena externa.
Jue 29 may 2014: --:-- Pruebas de transponder con antema externa.
Mar 03 jun 2014: --:-- Reunión del primer martes de mes y coordinación de pruebas del 7 y 8 de Junio de 2014.
Mié 04 jun 2014: --:-- Comprobación del impacto de un plano de tierra pequeño en resonancia de antenas.
Sáb 07 jun 2014: --:-- Reunión técnica y comprobación de espectro con varias transmisiones simultaneas.
Dom 08 jun 2014: --:-- Prueba de transponder en el aire como unidad autónoma.
Sáb 28 jun 2014: --:-- Presentación del Transponder en la Reunión de Amigos del GACW.
Sáb 28 jun 2014: --:-- Evaluación de transponder con portadoras y modo APRS.
Mar 01 jul 2014: --:-- Reunión del primer martes de mes.
Jue 24 jul 2014: --:-- Reunión técnica de desarrollo y mediciones.
Mar 05 ago 2014: --:-- Reunión del primer martes de mes y presentación de una nueva caja contenedora de transponder.
Jue 14 ago 2014: --:-- Reunión técnica de desarrollo y coordinación.
Mié 27 ago 2014: --:-- Reunión técnica de desarrollo y coordinación.
Mié 24 sep 2014: --:-- Reunión técnica de desarrollo y coordinación.
Sáb 30 sep 2014: --:-- Reunión técnica para evaluación de antenas.
Sáb 04 oct 2014: --:-- Reunión técnica de puesta en marcha y prueba de transponder y repetidor.
4 a 10 oct 2014: --:-- Coordinación de aspectos logísticos, viaje, alojamiento, etc.
Sáb 11 oct 2014: --:-- Reunión técnica de verificación / preparación de antenas y prueba de módulos.
Mar 14 oct 2014: --:-- Reunión de principios de mes para coordinación / división de tareas y equipos.
Sáb 25 oct 2014: --:-- Lanzamiento del Transponder Lineal en el Globo Betty V.
Los invitamos a ver más detalles, fotos, audio, videos en:

Globo Amsat Octubre 2014.

TRABAJOS, REUNIONES TÉCNICAS, DE COORDINACIÓN Y ANTECEDENTES DE ESTE TRANSPONDER:

Los invitamos a ver a continuación todos los detalles, fotos, gráficos, videos y vínculos a información relacionada.

3 de Diciembre de 2013: Cena del primer de martes de mes.
Se aprovechó este encuentro para analizar las lecturas, detalles del vuelo de Noviembre de 2013 y presentar la plaqueta del transponder lineal UHF-VHF que se está preparando para el próximo vuelo. En la foto están: Mario, LU4BMG; Alberto, LU1DCX y Ely, LU7ELY.

José, LU4YBT; Pedro, LU3AIV y Marcelino, LU7DSU.

Francisco, LU5AQV; Raul, LU5AG y Juan Carlos, LU9DO.

Marcelo, LU1UMM; Ignacio, LU1ESY y Beatriz, LU2BB.

Ely, LU7ELY; Javier, LU5ANL y Pedro, LU3AIV.

Foto grupal. Marcelo, LU1UMM; Ignacio, LU1ESY; Beatriz, LU2BB; Francisco, LU5AQV; Raul, LU5AG; Juan Carlos, LU9DO; Mario, LU4BMG; Alberto, LU1DCX; Ely, LU7ELY; Javier, LU5ANL; José, LU4YBT; Pedro, LU3AIV y Marcelino, LU7DSU.

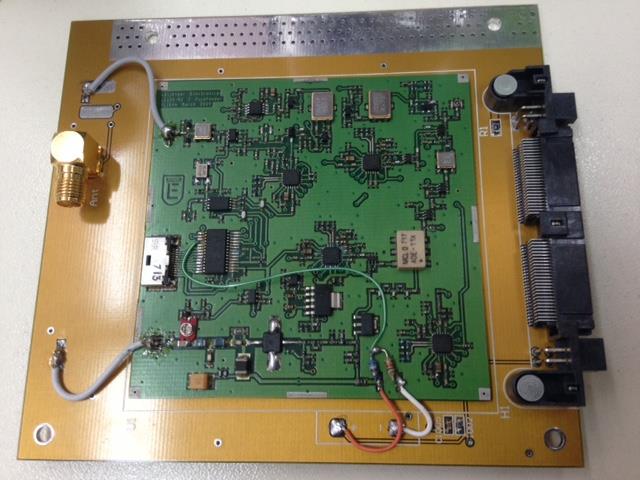

Foto de la plaqueta del transponder lineal UHF-VHF que se empezará a integrar a carga útil para el próximo vuelo.

22 de Enero de 2014:
Reunión técnica de coordinación del siguiente lanzamiento, estudio, preparación y prueba del transponder UHF -> VHF. Roberto; Beatriz, LU2BB; Ignacio, LU1ESY y Juan Carlos, LU9DO.

Juan Carlos, LU4AGC; Pedro, LU3AIV; Raul, LU5AG; Adrián, LU1CGB; Beatriz, LU2BB e Ignacio, LU1ESY.

Setup de prueba del transponder: Se le inyecta una señal de entrada en UHF y analiza la señal de salida en VHF.

Setup de medición de potencia del transponder.

18 de Febrero de 2014:
Reunión técnica de coordinación del siguiente lanzamiento, estudio, preparación y prueba del transponder UHF -> VHF. Agustín; Juan Carlos, LU9DO y Beatriz, LU2BB.

Juan Carlos, LU9DO; Beatriz, LU2BB; Juan Carlos, LU4AGC y Verónica.

Mario, LU4BMG; Raul, LU5AG y Pedro, LU3AIV.

Pedro, LU3AIV; Alberto, LU1DCX y Adrián, LU1CGB.

Verónica; Nicole; Mario, LU4BMG; Raul, LU5AG y Pedro, LU3AIV.

Alberto, LU1DCX; Adrián, LU1CGB e Ignacio, LU1ESY.

Juan Carlos, LU9DO y Beatriz, LU2BB, con una modelo funcional del transponder UHF->VHF.

Detalle del transponder en desarrollo, con un amplificador experimental de 1 Watt.

Otra vista del transponder con una unidad de telemetría experimental desarrollada durante la fase vuelos en parapente.

Modelo de validación del sistema de despliegue de la antena.

29 de Marzo de 2014.
Prueba del transponder en vuelo en avión ligero. Julio, LU1DZL, en los comandos y atrás su instructor.

Haga click sobre el ícono para dsifrutar de esta excelente vista aérea, donde se ve el Partido de San Martín, la Avda. Gral. Paz, el gasómetro, parte de la Ciudad de Buenos Aires y al fondo el Río de la Plata.

6 de Mayo de 2014.
Reunión del primer martes de mes.
Mario, LU4BMG; Ignacio, LU1ESY y Pedro, LU3AIV.

Francisco, LU5AQV; Alberto, LU1DCX y Raul, LU5AG.

Pedro, LU3AIV; Marcelino, LU7DSU y Guillermo, LU6EDU .

Roverto, LU5DIL; Juan Carlos, LU9DO y Francisco, LU5AQV.

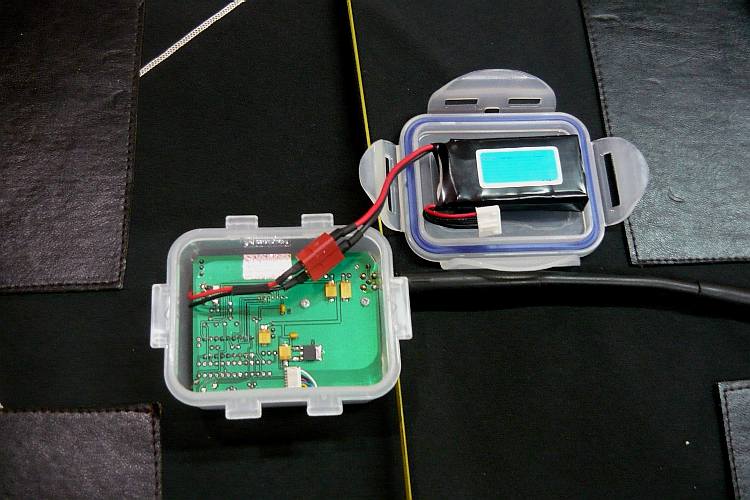

Durante la reunión se presentó y probó este tracker autónomo, que se preparó para acompañar al transponder en un vuelo de prueba en avioneta y tener posición, rumbo y velocidad durante las pruebas en vuelo.

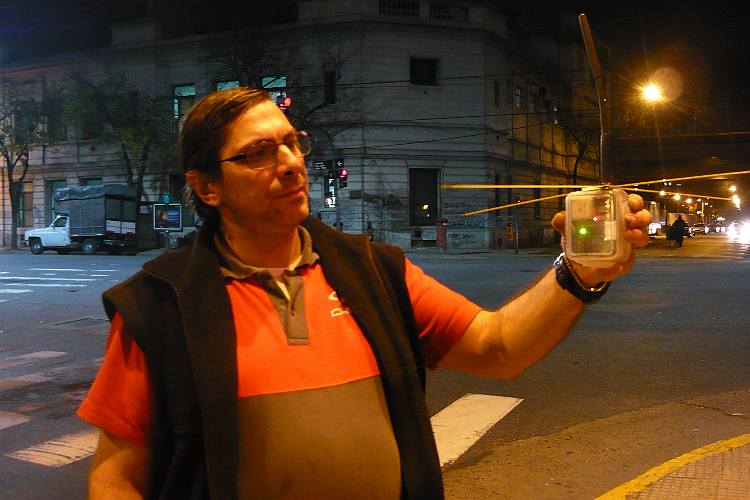

Mario, LU4BMG, sostiene el tracker mientras adquiere su posición mediante satélites y su GPS interno. El tracker no recibe, sino que solo transmite en 144.930 MHz, FM/AFSK-1200/APRS, su posición y otros datos a intervalos regulares, que se demostraron con handies con APRS durante la reunión.

Roverto, LU5DIL; Juan Carlos, LU9DO; Francisco, LU5AQV; Alberto, LU1DCX; Raul, LU5AG; Mario, LU4BMG; Ignacio, LU1ESY; Pedro, LU3AIV; Marcelino, LU7DSU y Guillermo, LU6EDU.

10 de Mayo de 2014.
Prueba del transponder en vuelo de avión.
Mario, LU4BMG; Juan Carlos, LU9DO y Julio, LU1DZL, en el aeropuerto de Morón, antes del vuelo.

Vista del interior de la avioneta, antes del vuelo.

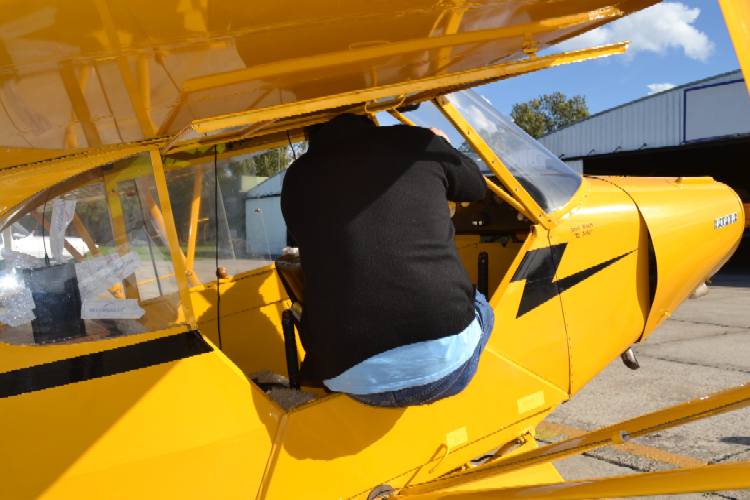

Julio, LU1DZL, ingresando a la avioneta.

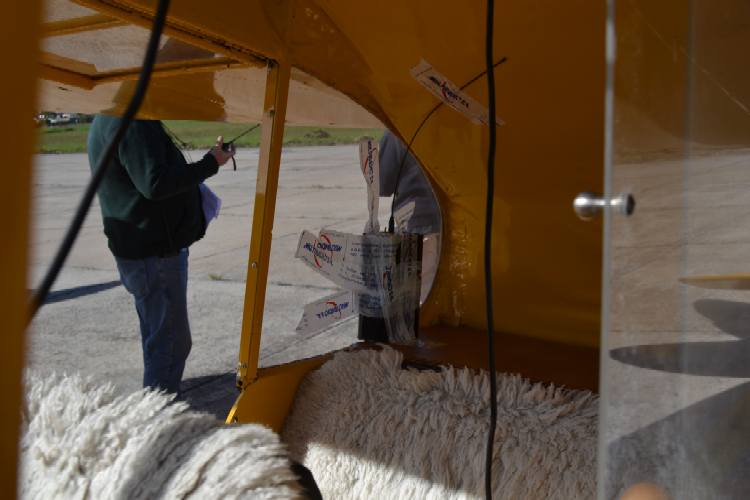

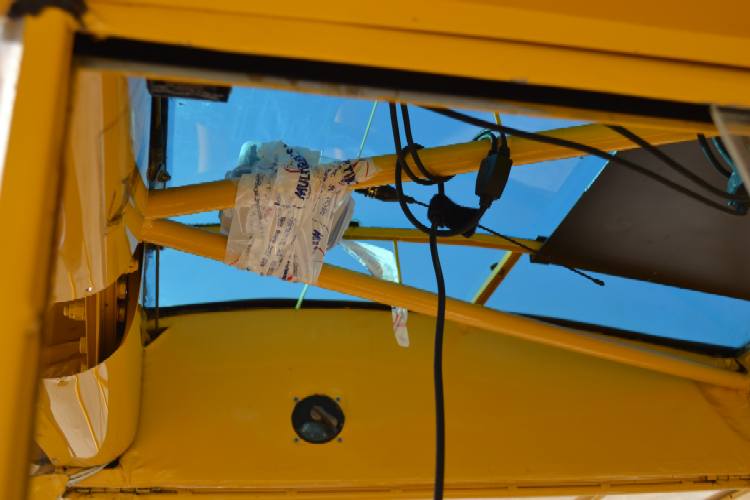

Vista de la ubicación del transponder.

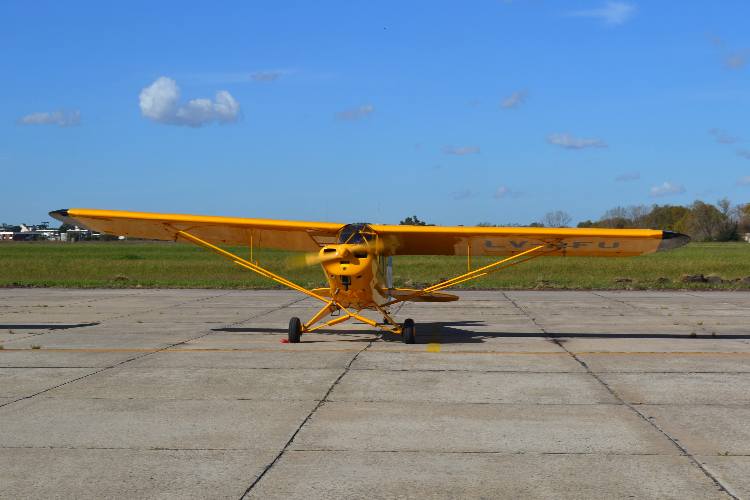

El "Rufu", instantes antes del decolaje.

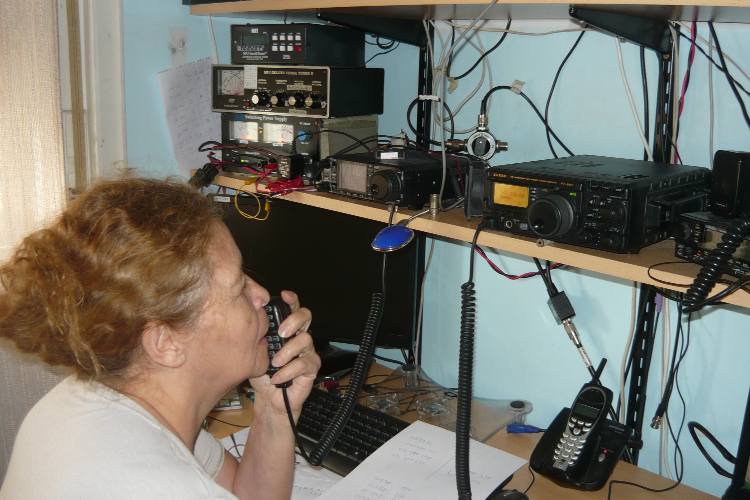

Beatriz, LU2BB, operando vía transponder lineal en BLU.

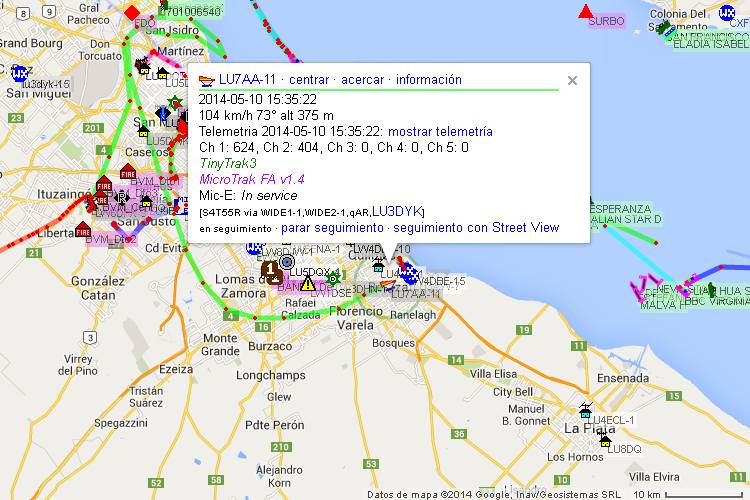

Trayectoria del vuelo y datos que se vio en pantalla de APRS.fi .

Raul, LU5AG, haciendo pruebas vía transponder lineal en FM.

21 de Mayo de 2014.
Reunión Técnica para preparación de próximas pruebas del transponder.
Mario, LU4BMG; Adrián, LU1CGB e Ignacio, LU1ESY.

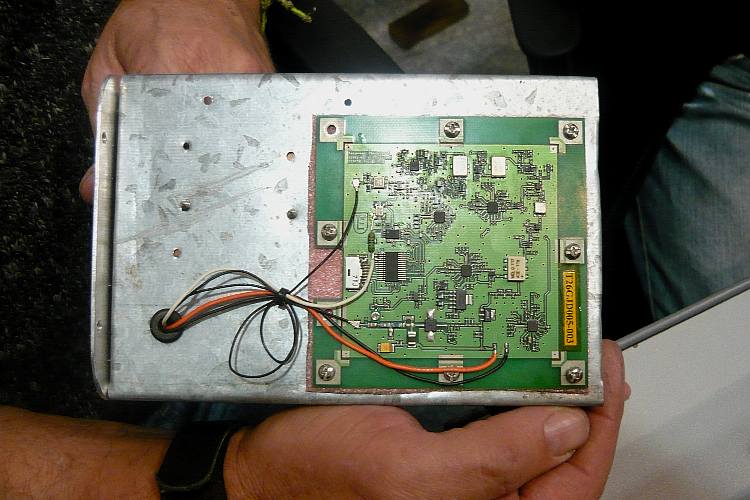

Vista de la plaqueta del transponder montada sobre el chasis de prueba en uno de los lados.

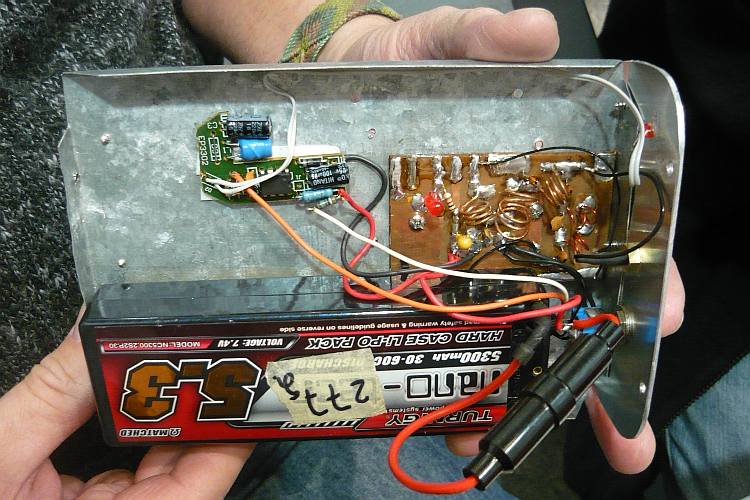

El otro lado del chasis de prueba, con la batería, duplexor de antena y plaqueta desarrollada para manejar la baliza de telemetría en CW del transponder que transmite en 145.900 MHz CW.

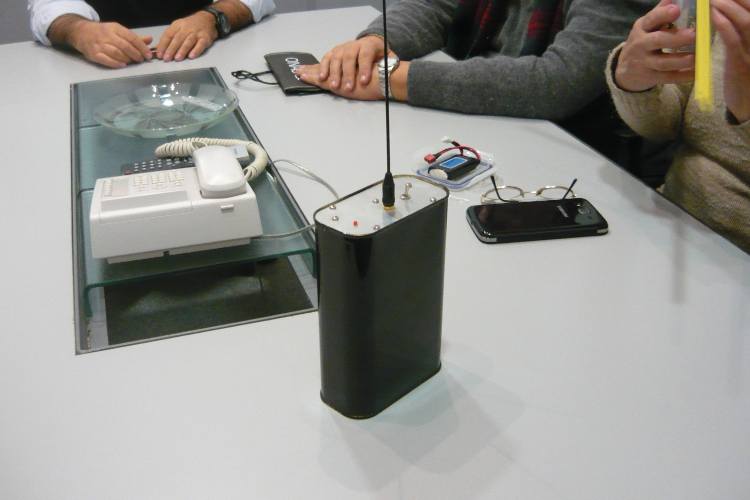

Vista del conjunto de prueba del transponder como unidad autónoma, con batería, Led de actividad, interruptor de encendido y antena.

Vista del conjunto tracker, en 144.930 MHz, APRS 1200, también como unidad autónoma para acompañar el transponder en próximos vuelos.

Juan Carlos, LU9DO, con el tracker; Beatriz, LU2BB, con el transponder y Juan Carlos, LU4AGC.

Raul, LU5AG y Pedro, LU3AIV.

Sentados: Adrián, LU1CGB e Ignacio, LU1ESY. De pie: Alberto, LU1DCX.

25 de Mayo de 2014.

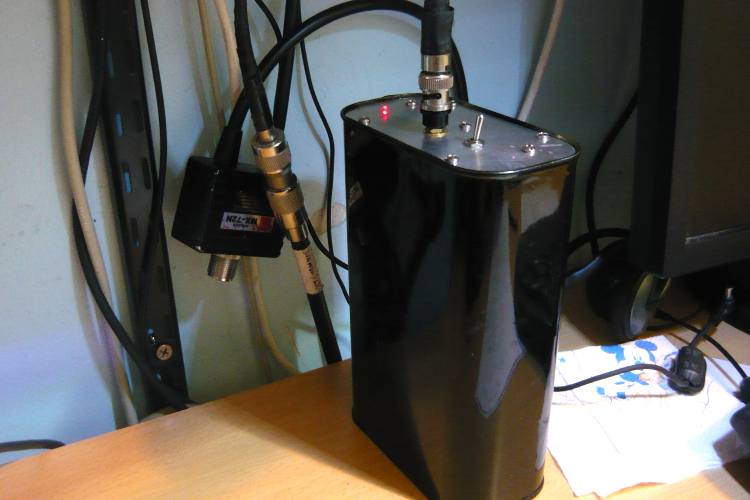

Pruebas del transponder con antena externa.

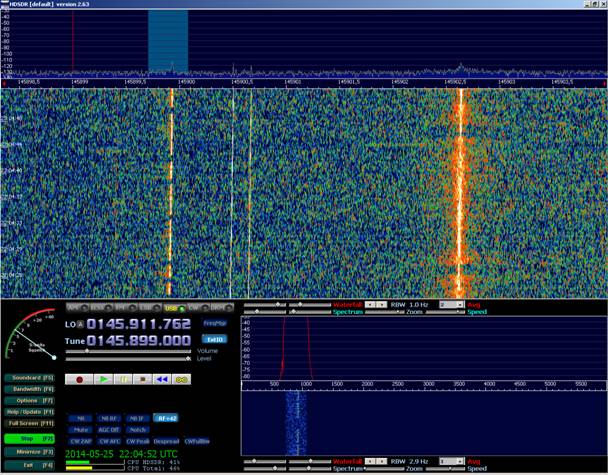

Espectrograma del tipo "cascada" o "waterfall" de la salida del transponder tal como lo recibió Adrián, LU1CGB, con un receptor SDR.

HDSDR_20140525_221259Z_145900kHz_AF.wav Audio recuperado del receptor SDR para la baliza de CW.

HDSDR_20140525_220717Z_145940kHz_AF.wav Audio recuperado del receptor SDR para la parte de audio en SSB.

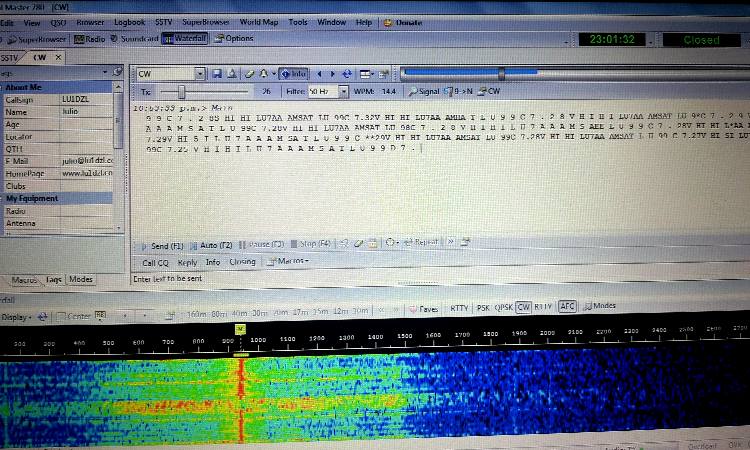

Captura de pantalla de la baliza en CW desde la estación LU1DRL operada por LU1DZL.

29 de Mayo de 2014.
Más pruebas del transponder con antena externa.
Señales en CW y SSB recibidas por LU5AG.

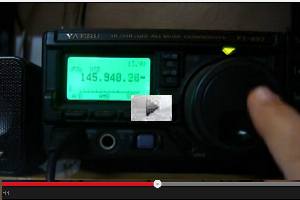

Recepción del Transponder Lineal de Amsat Argentina, LU7AA, 29 de Mayo de 2014. (1'11")

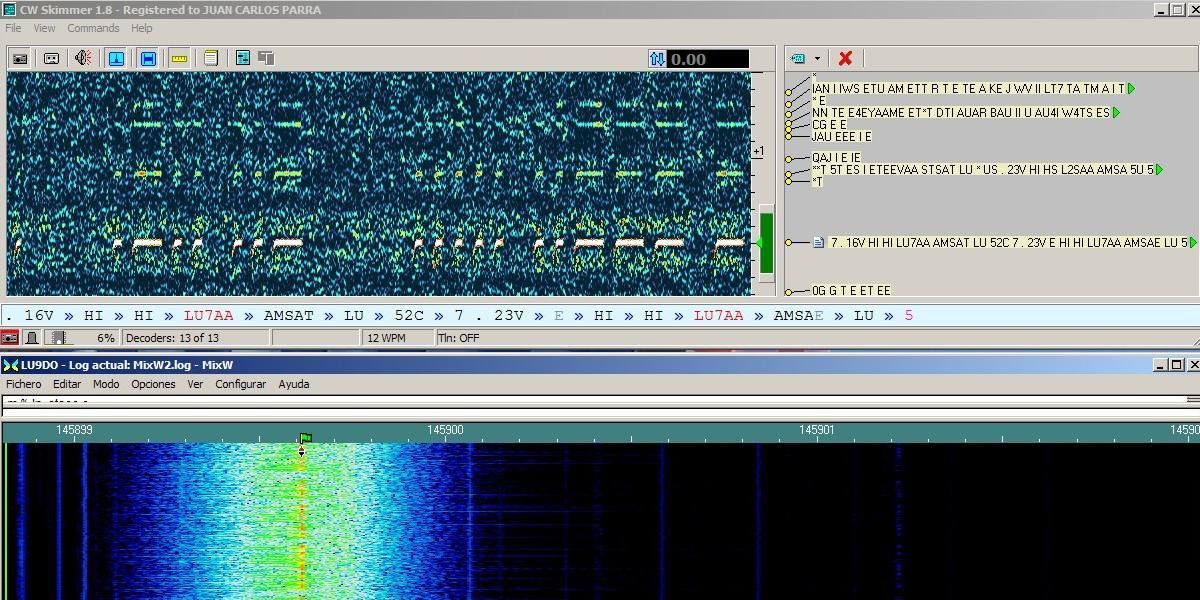

Captura de pantalla de la baliza en CW, por LU9DO.
Comentarios: Por lo que medí, la frecuencia es 145.899,610 KHz. Señal S3 con antena 2xQuad-Suiza apuntando justo de espaldas a la fuente de señal. LU2BB Copiada S7 muy buen audio. Frecuencia 145.939,97 KHz USB.

3 de Junio de 2014.
Reunión del primer martes de mes y análisis de las pruebas del transponder con antena externa.
Juan Carlos, LU4AGC y Alberto, LU1DCX.

Roverto, LU5DIL; Guillermo, LU6EDU y Pedro, LU3AIV.

Francisco, LU5AQV y Marcelino, LU7DSU.

Raul, LU5AG e Ignacio, LU1ESY.

Foto grupal: Juan Carlos, LU4AGC; Alberto, LU1DCX; Francisco, LU5AQV; Marcelino, LU7DSU; Roverto, LU5DIL; Guillermo, LU6EDU; Pedro, LU3AIV; Raul, LU5AG e Ignacio, LU1ESY.

4 de Junio de 2014.

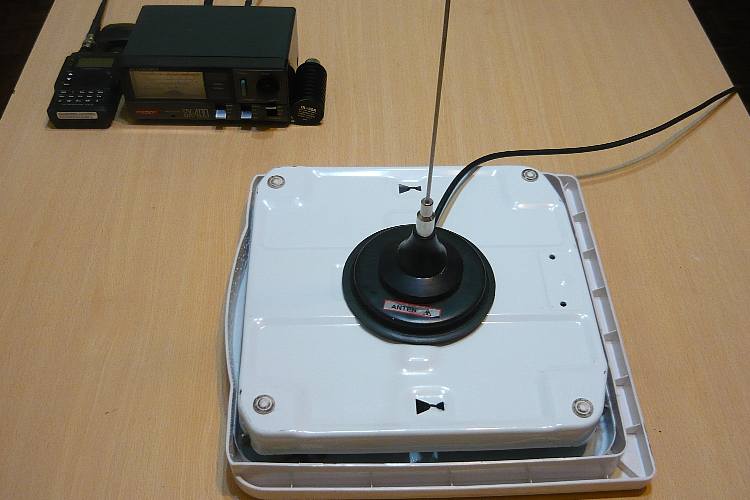

Pruebas de antena de cuarto de onda sobre plano de tierra pequeño en términos de longitudes de onda: Esta antena que funciona normalmente en 146 MHz, sobre un plano pequeño como este resuena entre 10 y 12 MHz más arriba, confirmando cálculos previos, lo cual es necesario tener en cuenta para cualquier carga útil pequeña.

7 de Junio de 2014.
Pruebas de transponder lineal con varias señales simultaneas.
Beatriz, Lu2BB; Alberto, LU1DCX y Alejandro, LW4DA, en la preparación de las pruebas.

Juan Carlos, LU4AGC; Víctor, LU2CPJ; Roverto, LU5DIL; Jorge, LU7EBO y Raul, LU5AG, al comenzar las pruebas.

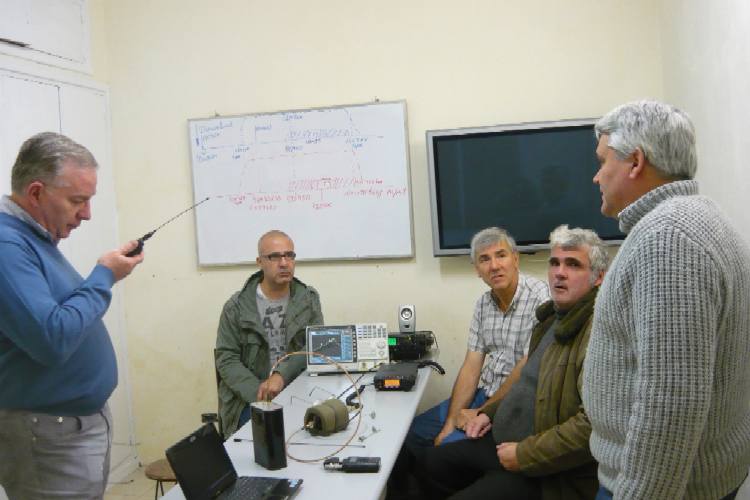

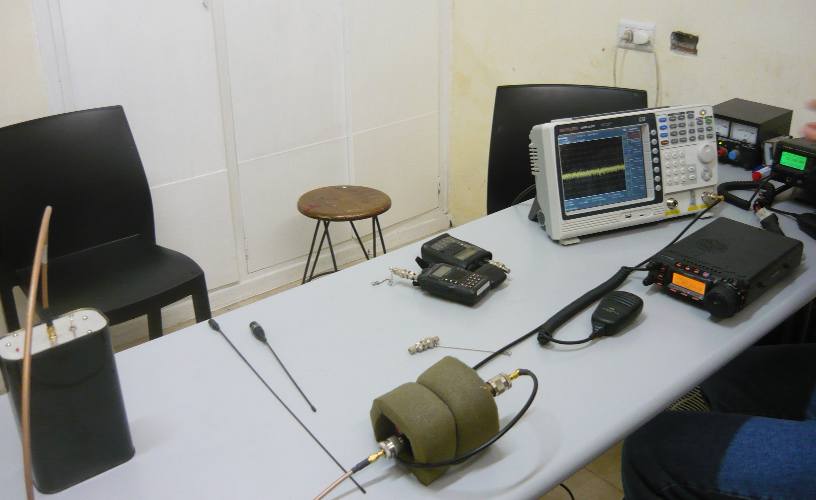

Setup de pruebas: La señal de salida del transponder pasa por un atenuador de potencia y de allí ingresa a un analizador de espectro. Las señales de entrada consisten en portadoras provistas por los cuatro transceptores en la foto, todos ellos con sus cargas fantasma de acople directo a sus conectores de antena, para mínima radiación. Se verificó previamente que con este arreglo, en UHF y en baja o mínima, dos equipo no se escuchan entre sí a distancias de entre 5 y 10 metros.

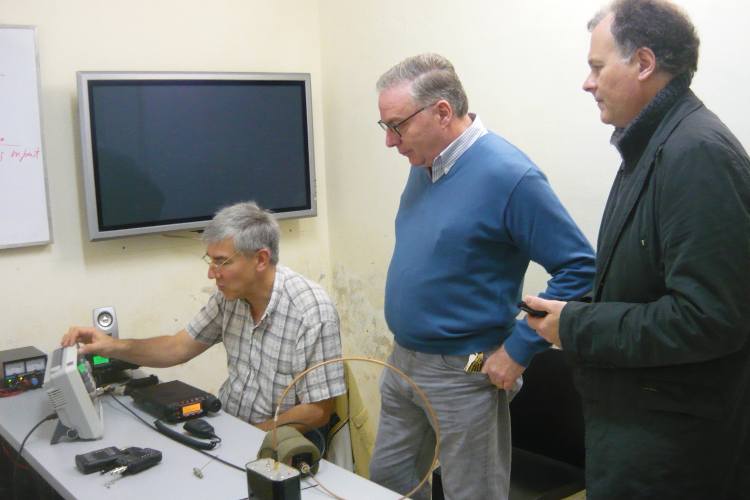

Roverto, LU5DIL; Juan Carlos, LU4AGC y Alejandro, LW4DA en el comienzo de las mediciones.

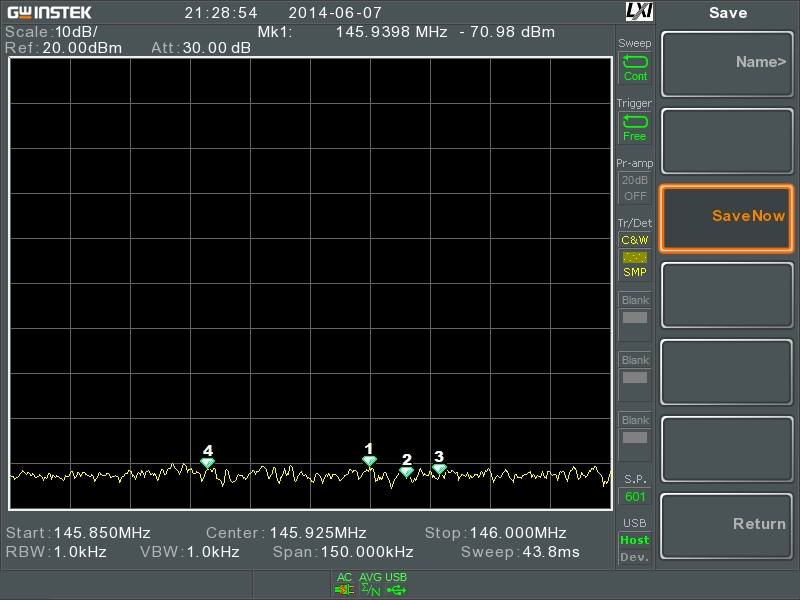

Verificación del piso de ruido.

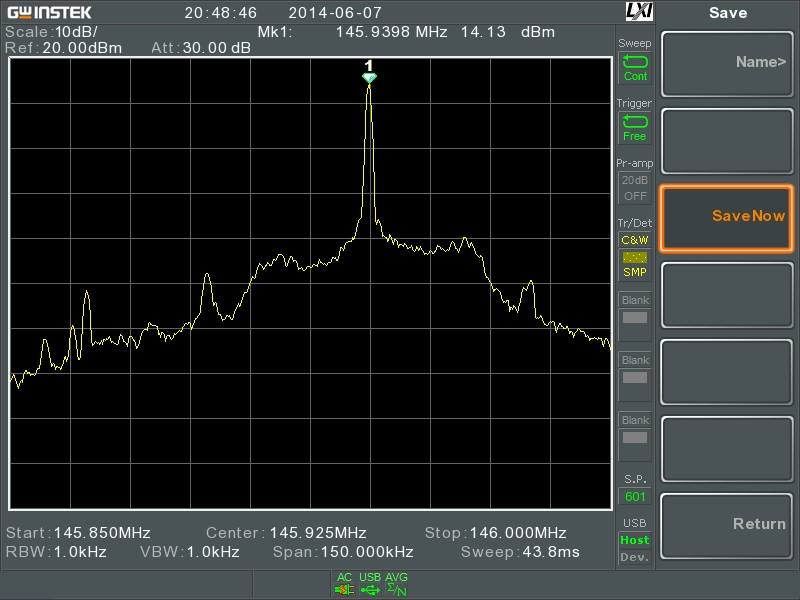

Una señál de salida simple, en 145.950 MHz, centro de la banda pasante, con span de 100 MHz.

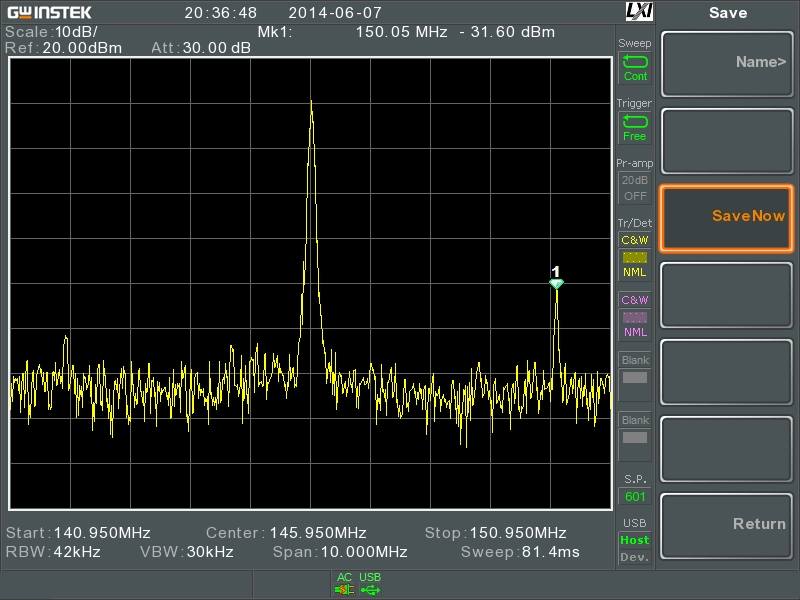

La misma señal con span de 10 MHz. Aún no se alcanza a ver la señal de la baliza por el filtro de FI empleado.

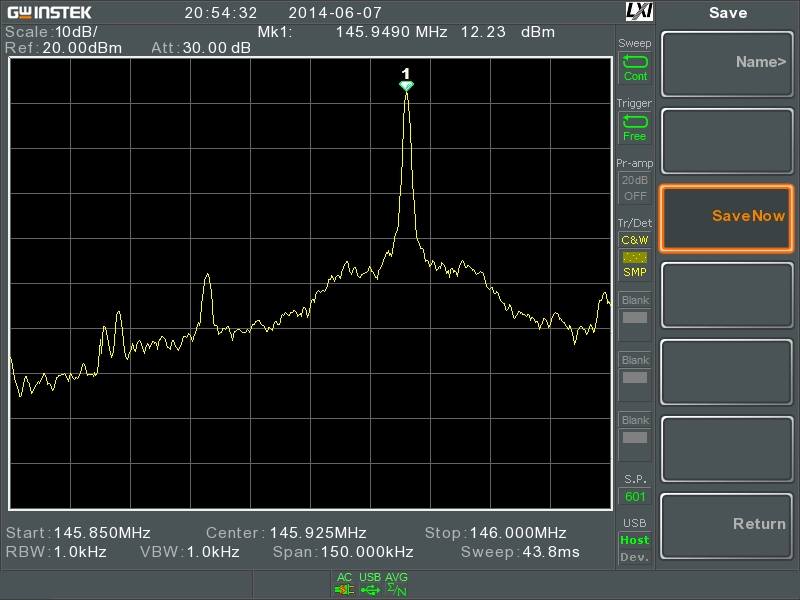

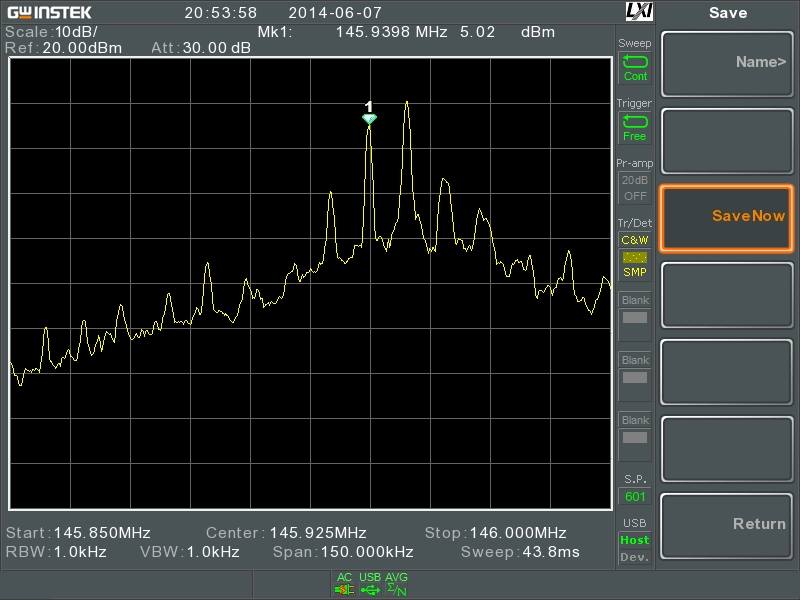

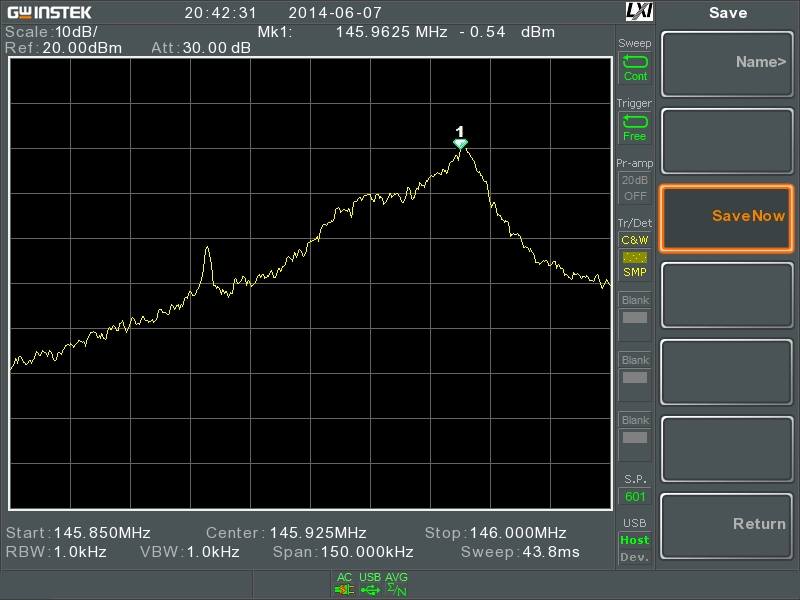

Señal de salida con span de 150 KHz, filtro de FI de 1 KHz, filtro de video de 1 KHz y trazo con promedio de 20 lecturas, lo cual hace que la amplitud de la baliza en 145.900 MHz, parezca mucho menos intensa, dada su naturaleza pulsante.

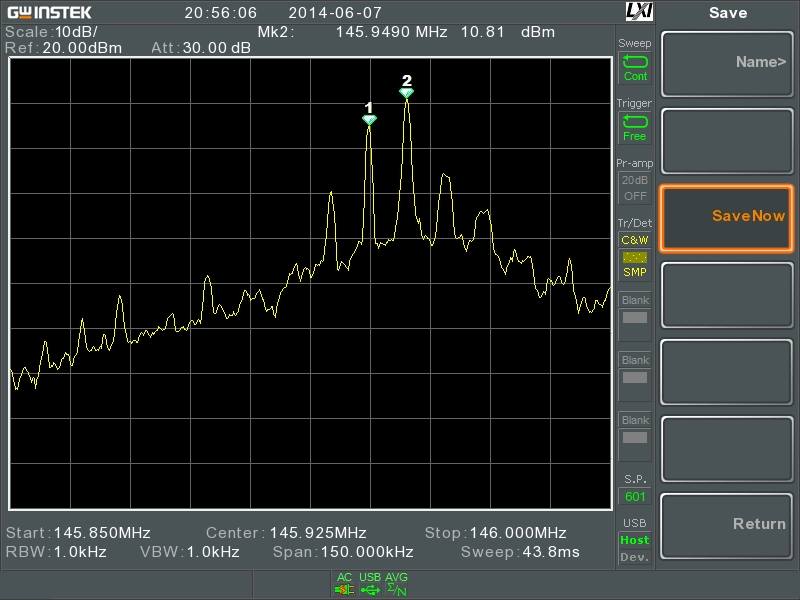

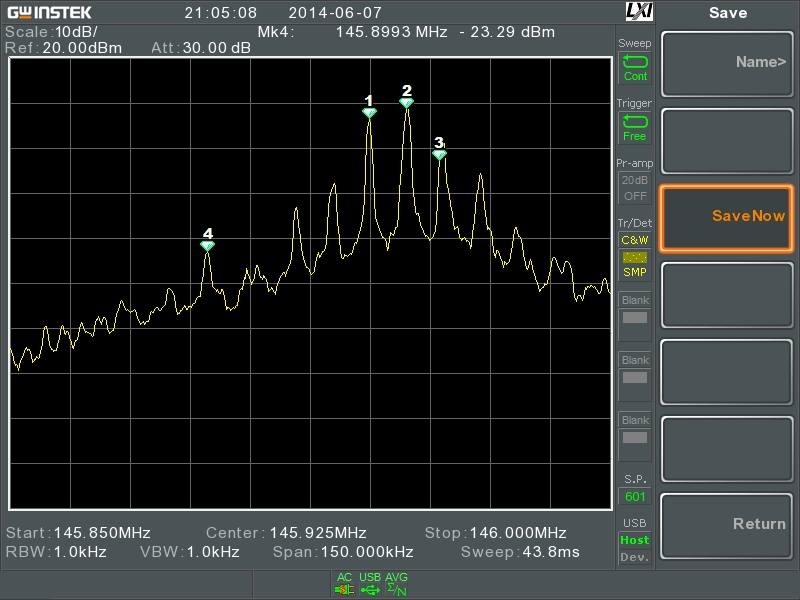

Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba y una sola señal de salida en 145.940 MHz.

Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una sola señal de salida en 145.940 MHz y otra en 145.950 MHz.

Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba y una sola señal de salida en 145.950 MHz.

Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz y otra en 145.950 MHz.

Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz, otra en 145.950 MHz y otra en 145.960 MHz.

Otra vista de la señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz, otra en 145.950 MHz y otra en 145.960 MHz.

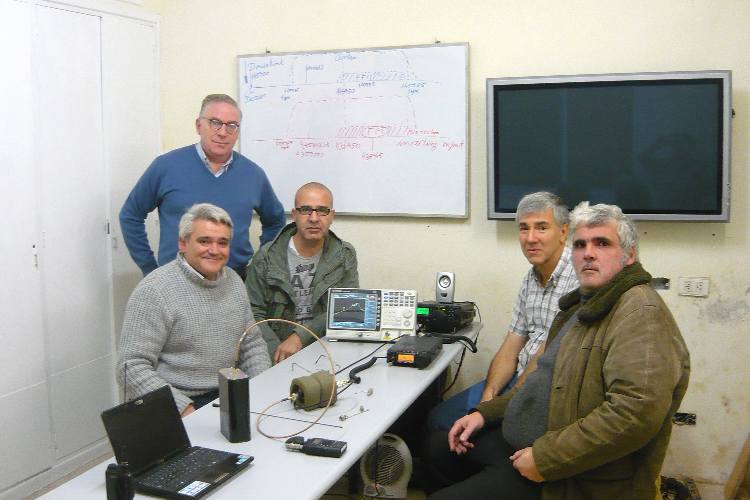

Fin de las pruebas: De pie: Juan Carlos, LU4AGC. Sentados: Raul, LU5AG; Víctor, LU2CPJ; Roverto, LU5DIL y Jorge, LU7EBO.

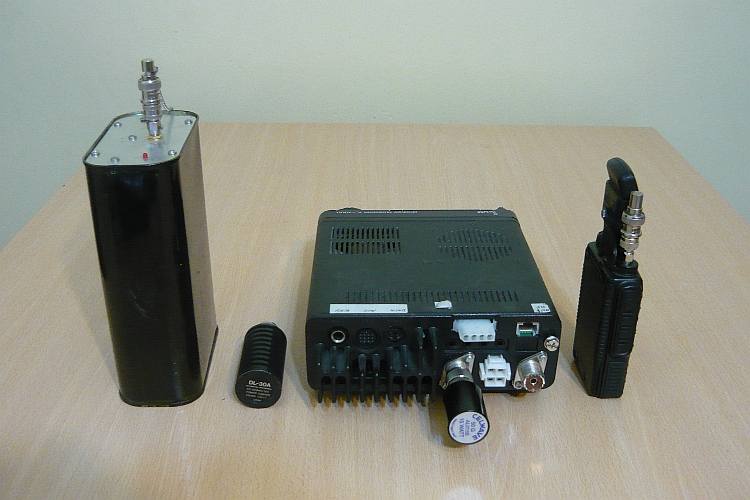

Ejemplo de cargas fantasma de acople directo a equipos. En el caso del transponder o de handies en potencia baja, con menos de 200 mW, se verificaron en VHF y UHF y luego usaron con buenos resultados , los terminadores de línea de 50 Ohms de redes Ethernet 10Base5, a los cuales cuando fue necesario se agregaron fichas conversoras SMA-macho a BNC-hembra.

8 de Junio de 2014.

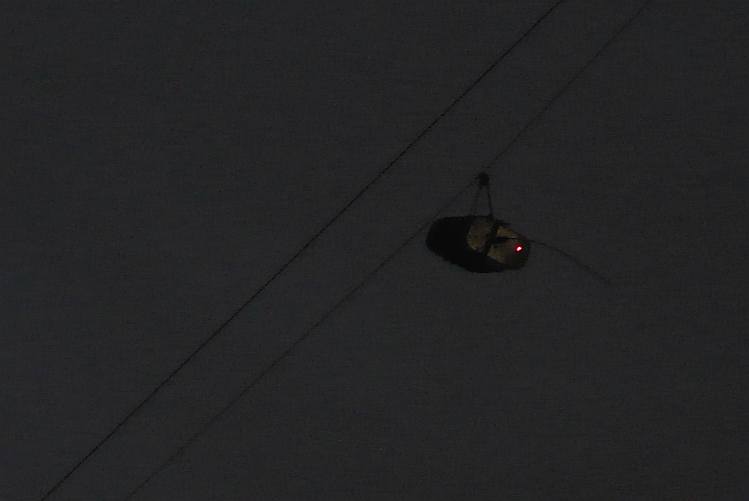

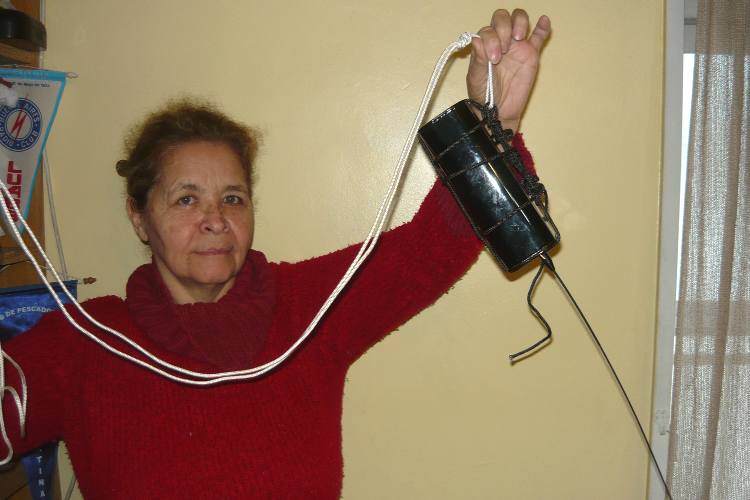

Prueba del transponder como unidad autónoma. Beatriz, LU2BB, muestra como queda la unidad lista para ser probada desde un mástil.

Vista del transponder en condición operativa.

Otra vista del transponder, con su propia antena y batería.

28 de Junio de 2014.
Reunión técnica de evaluación del transponder. Se probó con portadoras de FM proplongadas en el tiempo y con señales de APRS en 1200 bps. Raul, LU5AG, toma el video que está a continuación.

Pruebas del transponder con señales de APRS 1200 bps.

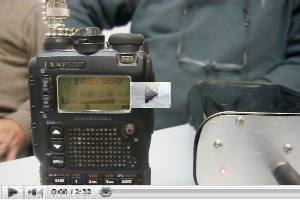

Prueba del transponder lineal de Amsat Argentina, LU7AA, 28 de Junio de 2014. (37")

1º de Julio de 2014.
Reunión del primer martes de mes, análisis de resultados de las pruebas del transponder y programación de nuevas pruebas en vuelo. Pedro, LU3AIV; Ignacio, LU1ESY; Raul, LU5AG y Julio, LU1DZL.

Roverto, LU5DIL; Juan Carlos, LU9DO y Francisco, LU5AQV.

Beatriz, LU2BB y Alberto, LU1DCX.

Pedro, LU3AIV e Ignacio, LU1ESY.

24 de Julio de 2014.
Reunión técnica de desarrollo y mediciones. Pedro, LU3AIV; Adrián, LU1CGB e Ignacio, LU1ESY.

Pedro, LU3AIV y Raul, LU5AG.

Juan Carlos, LU9DO; Julio, LU1DZL y Alberto, LU1DCX.

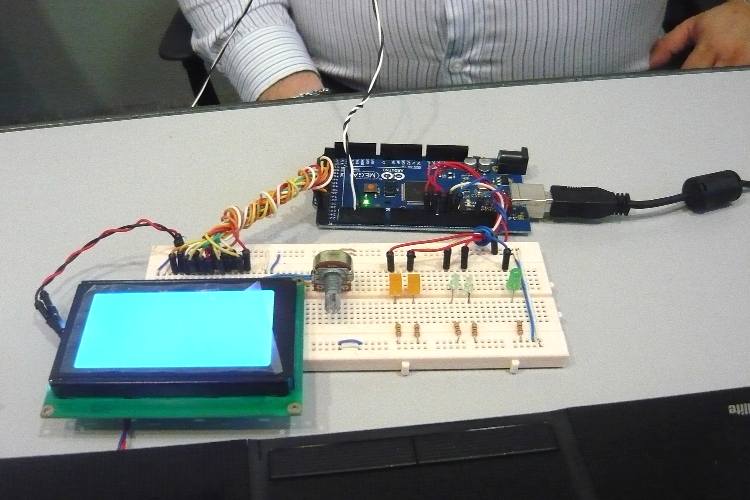

Desarrollo para controlador de rotores de elevación y azimut para próximos satélites, que está preparando Julio, LU1DZL.

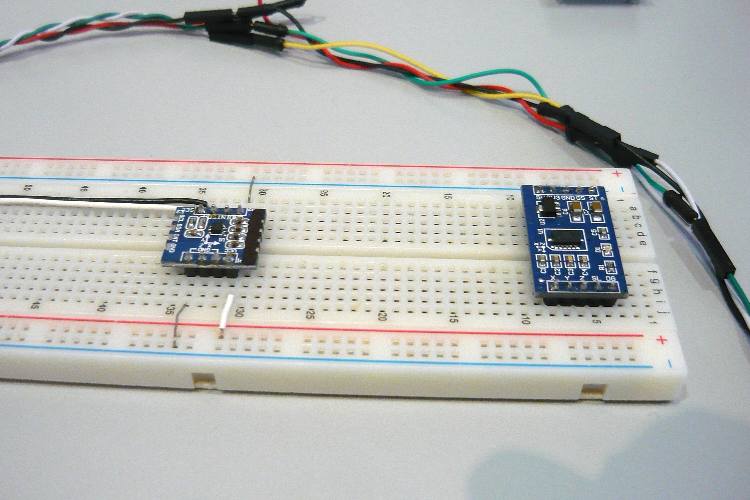

Detalle de los sensores de aceleración, para medir elevación y compás, para medir acimut, que se usan para este desarrollo.

Momento de mediciones: Adrián3 LU1CGB; Ignacio, LU1ESY; Alberto, LU1DCX y Raul, LU5AG.

Adrián, LU1CGB; Ignacio, LU1ESY;Alberto, LU1DCX; Juan Carlos, LU9DO; Julio, LU1DZL y Pedro, LU3AIV, durante las mediciones.

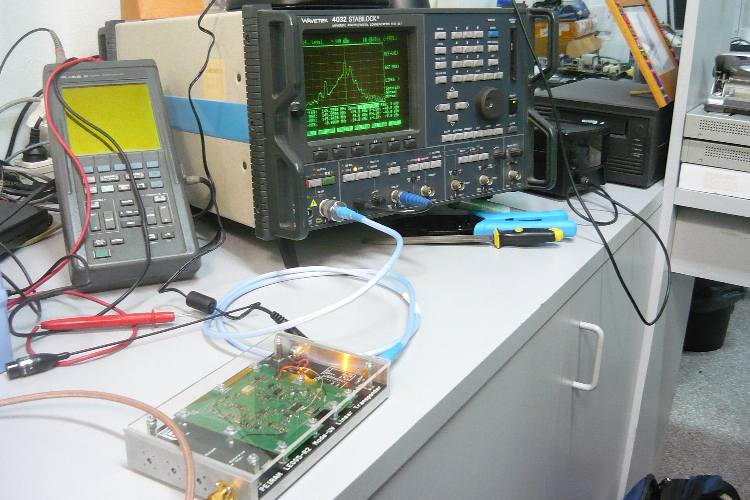

Se miden tanto la placa que participó en las pruebas como la placa del módulo de desarrollo. La imagen en la pantalla representa la baliza de telemetría en CW, y dos señales de salida, producto de dos señales de entrada.

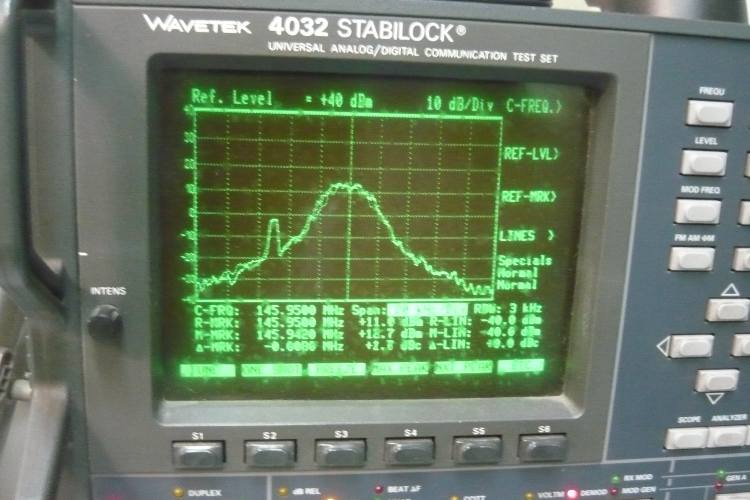

Detalle del ancho de banda de salida del transponder, con su placa de desarrollo. A la izquierda está la baliza de telemetría en CW.

5 de Agosto de 2014.
Reunión del primer martes de mes, presentación de nueva caja contenedora de transponder y coordinación de próximas actividades. Francisco, LU5AQV; Alberto, LU1DCX e Ignacio, LU1ESY.

Marcelino, LU7DSU; Juan Carlos, LU9DO y Juan Carlos, LU4AGC.

Raul, LU5AG y Julio, LU1DZL.

Pedro, LU3AIV y Francisco, LU5AQV.

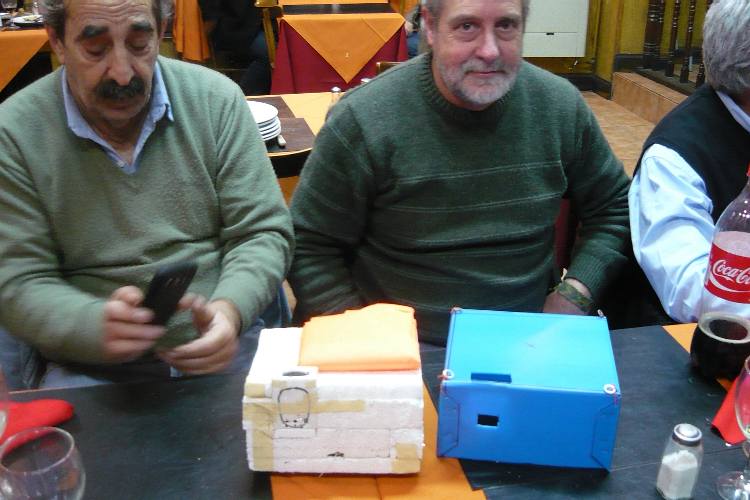

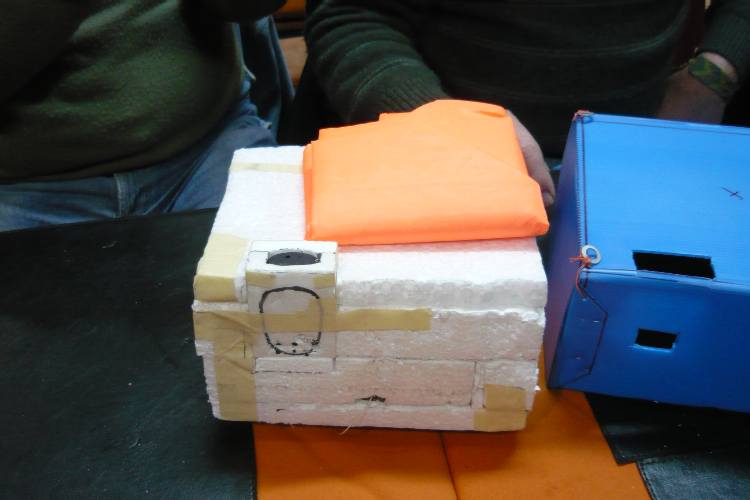

Modelo de doble caja con un segundo paracaidas, independiente del primario.

Detalle del modelo de caja y segundo paracaídas.

Foto grupal: Marcelino, LU7DSU; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Raul, LU5AG; Julio, LU1DZL; Pedro, LU3AIV; Francisco, LU5QV; Alberto, LU1DCX e Ignacio, LU1ESY.

14 de Agosto de 2014.
Reunión Técnica: Coordinación de de avances en integración de transponder, repetidor y antenas. Ignacio, Lu1ESY y Beatriz, LU2BB, frente a una de las antenas en desarrollo, del tipo "Eggbeater".

Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.

Juan Carlos, LU4AGC y Alberto, LU1DCX.

27 de Agosto de 2014.
Reunión Técnica: Coordinación de avances en integración de transponder y antenas. Beatriz, LU2BB; Juan Carlos, LU4AGC e Ignacio, LU1ESY, frente a varias antenas de posibel utilización: Una "Arrow"; una "Eggbeater" en desarrollo y una Yagi-Uda.

Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.

Ignacio, LU1ESY; Mario, LU4BMG y Alberto, LU1DCX.

Juan Carlos, LU9DO y Beatriz, LU2BB.

Alberto, LU1DCX; Raul, LU5AG y Pedro, LU3AIV.

24 de Septiembre de 2014.
Reunión Técnica: Coordinación de avances en integración de transponder, antenas y evaluación de posibles fechas para el próximo lanzamiento de un globo cuya carga útil incluirá una transponder lineal. Julio, LU1DZL; Juan Carlos, LU9DO y Beatriz, LU2BB.

Juan Carlos, LU9DO; Raul, LU5AG y Adrián, LU1CGB.

Martín, LU4BME y Julio, LU1DZL.

Beatriz, LU2BB; Alberto, LU1DCX; Mario, LU4BME y Juan Carlos, LU9DO.

27 de Septiembre de 2014.
Reunión Técnica para evaluación de antenas: Se midió en forma comparativa la eficiencia de distintas antenas dual bander para VHF y UHF. Raul, LU5AG; Mario, LU4BMG; Juan Carlos, LU4AGC y Alberto, LU1DCX, con dos antenas, una para UHF usada como referencia y otra objeto de comparación, y un plano de tierra preparado con una chapa de aluminio de 20 x 20 cm.

Como transmisor se empleó un generador de RF y como receptor se empleó un SDR en un módulo USB. Aquí Martín, LU4BME, observa los niveles recibidos en la pantalla del SDR en una netbook.

Juan Carlos, LU4AGC y Beatriz, LU2BB, frente a una de las antenas comparadas.

Martín, LU4BME; Adrián, LU1CGB; Mario, LU4BMG; Julio, LU1DZL y Juan Carlos, LU9DO en la lectura de las mediciones.

Fin de las pruebas. Raul, LU5AG; Mario, LU4BMG; Martín, LU4BME; Beatriz, LU2BB; Juan Carlos, LU4AGC; Adrián, LU1CGB; Alberto, LU1DCX; Julio, LU1DZL y Juan Carlos, LU9DO.

4 de Octubre de 2014.
Reunión Técnica: Puesta en marcha y prueba simultánea de repetidor FM "Betty V" y de Transponder Lineal. Alberto, LU1DCX; Adrián, LU1CGB; Ignacio, LU1ESY; Mariano, LU9ACJ; Juan Carlos, LU4AGC y Pablo, LU4AAO/Op.1008

Sentados: Alberto, LU1DCX; Juan Carlos, LU9DO, Ignacio, LU1ESY y Mariano, LU9ACJ. Detrás y de pie: Raul, LU5AG; Juan Carlos, LU4AGC; Hugo, LU4AAO/Op.1005 y Alejandra, LU4AAO/Op.1003.

Adrián, LU1CGB; Alberto, LU1DCX y Beatriz, LU2BB, durante las pruebas.

Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Alberto, LU1DCX; Jorge, LU7EBO; Adrián, LU1CGB y Alejandro, LW4DA.

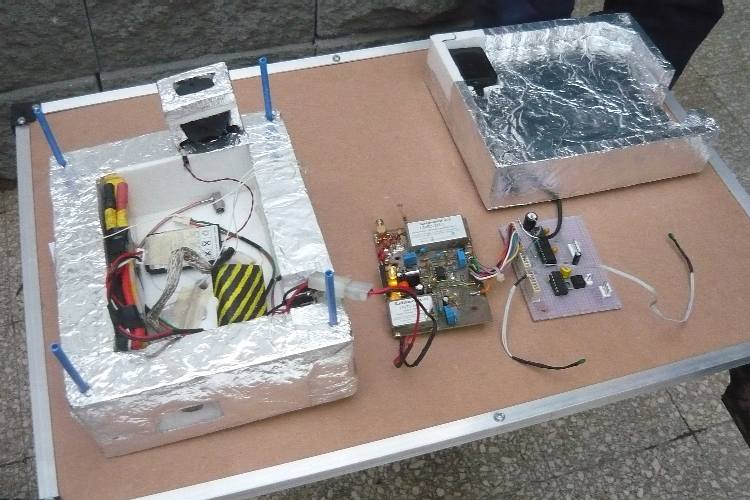

Vista de la caja contenedora del repetidor UHF->VHF FM Betty V, con su módulo transmisor, placa controladora, batería, receptor GPS y una de las cámaras.

Raul, LU5AG; Ignacio, LU1ESY y Mario, LU4BMG, en el comienzo de las pruebas de comunicación mediante el transponder lineal con entrada en UHF LSB y salida en VHF USB.

Juan Carlos, LU4AGC; más atrás Juan Carlos, LU9DO; Alberto, LU1DCX; Roberto, LU7ART y Alejandra, LU4AAO/Op.1003.

Raul, LU5AG; Martín, LU4BME; Guillermo, LW8DTO e Ignacio, LU1ESY.

11 de Octubre de 2014.
Reunión Técnica: Verificación y puesta en marcha de módulos y antenas. Julio, LU1DZL; Alberto, LU1DCX y Juan Carlos, LU4AGC en la preparación del anillo del paracaídas.

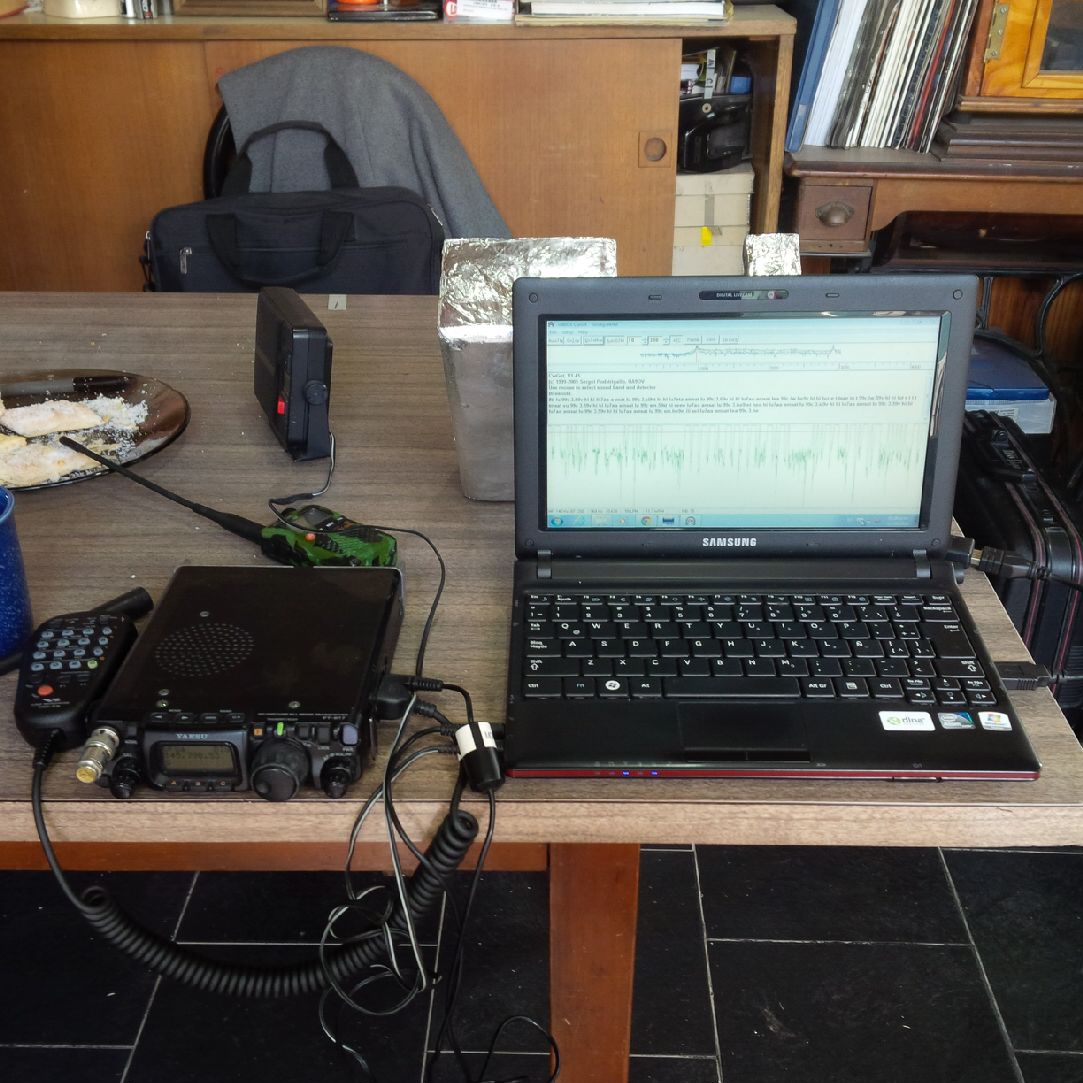

Prueba de equipos y pantallas.

Ignacio, LU1ESY; Julio, LU1DZL; Alberto, LU1DCZ y Juan Carlos, LU4AGC.

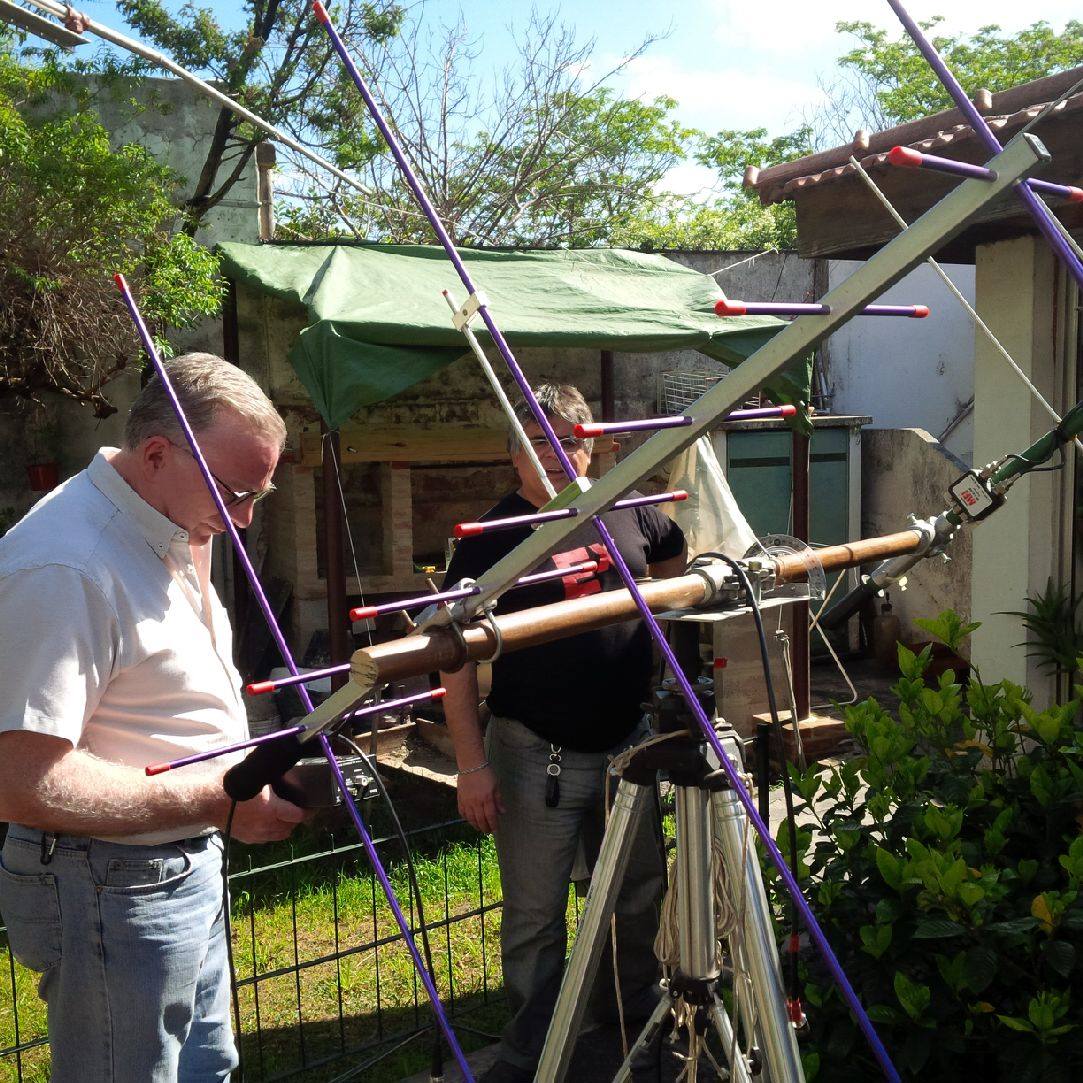

Julio, LU1DZL; Alberto, LU1DCX y Juan Carlos, LU4AGC, en la prueba de una de las antenas.

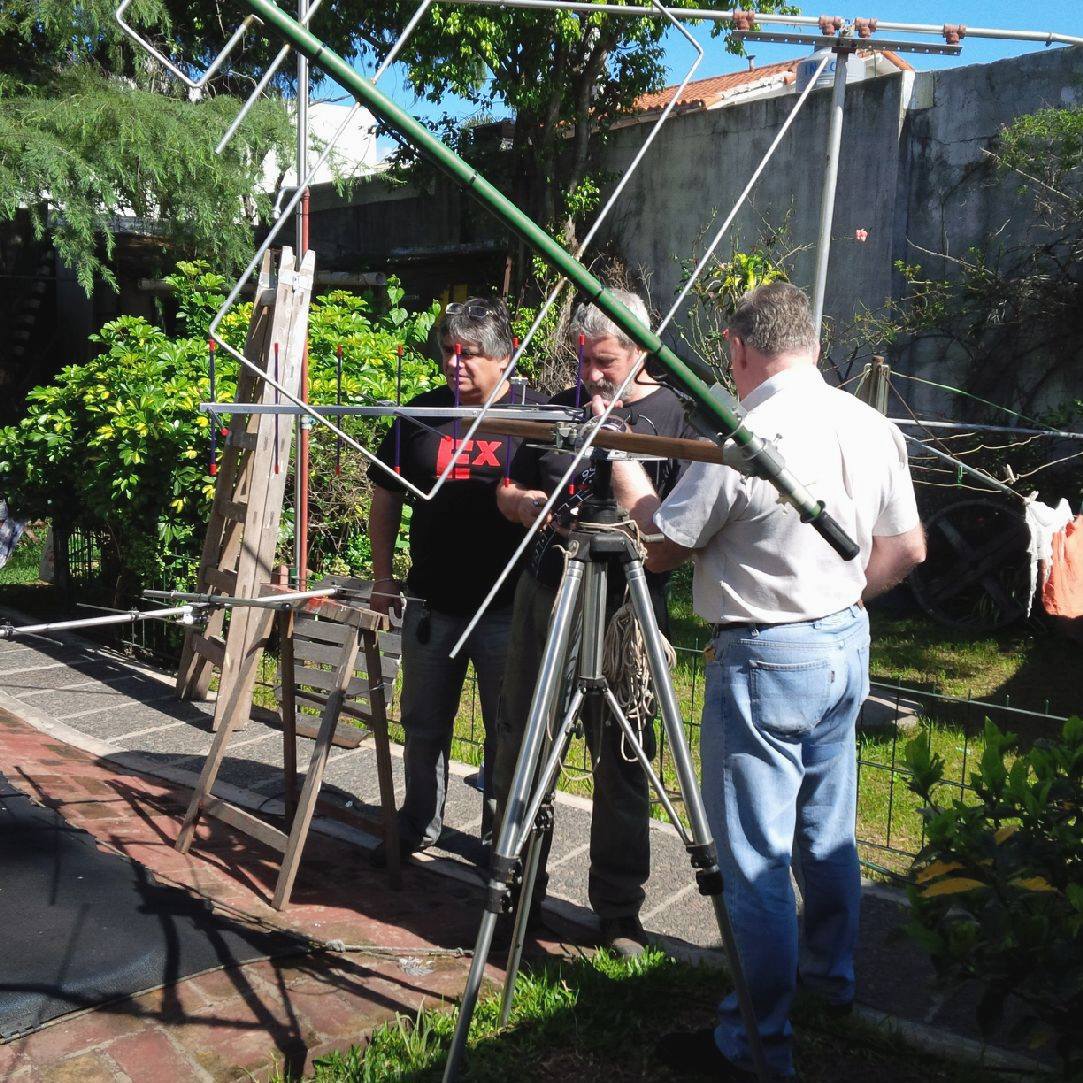

Juan Carlos, LU4AGC y Julio, LU1DCX en la prueba de otra de las antenas.

Finalizada la fase de pruebas, ajustes e integración del transponder lineal, se pasa a la fase lanzamiento para un vuelo en un globo estratosférico, que invitamos a ver en:
Lanzamiento de Globo de Amsat Argentina en Octubre de 2014.

Febrero de 2016.
Transponder lineal modificado e integrado a una placa para ser fijado al
Satélite Lusex de Amsat Argentina.

OPERACIÓN RADIAL:

Frecuencias de Subida, Bajada y Baliza de Telemetría:

Baliza Telemetría: 145.800 MHz CW
Bajada en VHF: 145.850 MHz USB
Subida en UHF: 435.850 MHz LSB (+/- 2 KHz)

Notar que el transponder es inversor, por lo tanto hay que subir en UHF LSB y bajar en VHF USB.
Además, un incremento en la frecuencia de subida corresponde a un decremento en la frecuencia de bajada

SOFTWARE DE POSIBLE UTILIZACIÓN CON EL TRANSPONDER:

En esta sección se facilita una serie de vínculos par brindar soporte a quienes deseen participar en este experiencia.

CWGET145. CWGET: Sencillo y eficiente programa de captura de CW, que además tiene un grabador de sonido eficiente. (722 KB)

http://www.mixw.net: Sitio principal para bajar el MixW, programa para comunicaciones en diversos modos digitales, para este caso, PSK31.

ANTECEDENTES, DOCUMENTACIÓN TÉCNICA E INFORMACIÓN RELACIONADA:

Mesa redonda sobre satélites, del 6 de Marzo de 2004, en el Radio Club QRM Belgrano, a cargo de PE1RAH, William. Lo invitamos a ver más detalles y fotos en:
Mesa redonda sobre satélites.

Diagrama de bloques y hoja de datos de la placa transponder lineal UHF->VHF, diseñada por PE1RAH, William. A la misma durante la fase de pruebas se le hicieron cambios en el firmware para tener más datos de telemetría y bajar la velocidad de la baliza, y luego se pasó a la fase de integración con otras placas y componentes a la caja contenedora, como parte del desarrollo del Satélite Lusex de Amsat Argentina. Ver: Diagrama de bloque y datos del transponder lineal UHF-VHF. (8 Págs, 346 KB) Diagrama de bloque y datos del transponder lineal UHF-VHF. (ídem en este servidor)

Lo invitamos a ver más detalles, fotos, capturas de pantallas y pruebas que se hicieron sobre el transponder lineal cuya modificación e integración es parte del desarrollo del
Satélite Lusex de Amsat Argentina y cuya información está en:
Experimento Transponder Lineal.

Lanzamiento del Satélite Lusex de Amsat Argentina:
Los invitamos a ver todos los detalles en:
Satélite Lusex de Amsat Argentina.

ENLACES A OTROS SITIOS O PÁGINAS DE INTERÉS:

Amsat prepara satélite y necesita colaboración.
Amsat prepara satélite y necesita colaboración.
Anuncio del Lanzamiento de Satélite Lusex.
Lanzamiento de Satélite Lusex de Amsat Argentina.

30 de Mayo de 2016: Lanzamiento de Satélite Lusex de LU7AA Amsat Argentina.
Antecedentes e información adicional:
Experimento Globo y Parapente.
Antedecentes y datos del Satélite Lusex de Amsat Argentina.

Experimento Globo y Parapente:
Página con información sobre la experimentación y desarrollo de cargas útiles que incluyen repetedores, GPS, telemetría, imágenes, etc, que se prueban en vuelos en avión, globo o parapente como parte del preparación en integración del
Satélite Lusex de Amsat Argentina:
Experimento Globo y Parapente.

Actividades Programadas:
Activaciones, Reuniones Técnicas, Certificados, QSLs Conmemorativas, próximas pruebas de este transponder y otras actividades radiales:
Actividades Programadas.

Siguiente actividad: 25 de Octubre de 2014:
Lanzamiento de Globo Betty V desde La Pampa, con transponder lineal. Haga click sobre el ícono para ver y/o bajar fotos, audio, videos y más detalles.

Sábado 28 de Junio de 2014: 26a. Reunión de Amigos del GACW y homenaje a LU1DZ (SK). Como hace más de 12 años, se realizó este tradicional encuentro abierto a Morsistas o no tanto y familia en patio comidas Coto, Viamonte 1575, Buenos Aires. Se rindió homenaje a varios colegas fallecidos y se exhibió en funcionamiento el transponder lineal UHF->VHF de Amsat Argentina. Lo invitamos a ver más detalles y fotos en:
26º Reunión de Amigos del GACW.

8 de Marzo de 2014:
Lanzamiento de Globo Betty IV desde La Pampa, con fotos, audio, videos y más detalles.

8 de Marzo de 2014: Globo Betty IV de Amsat Argentina.
Página principal en el sitio web de Amsat, que incluye vínculos a diversos medios de difusión en los cuales salieron publicadas noticias de este lanzamiento. Lo invitamos a ver esta página en:
http://amsat.org.ar/globo08.htm.

17 al 26 de Enero de 2014: Semana del LUSAT.
Operación radial multibanda y multimodo, incluyendo APRS, satélite y transponder. Participación en la QSL Conmemorativa por el 24º Aniversario del LUSAT-1. Vea las bases, cronograma operativo, gráficos y fotos en:
QSL Conmemorativa 24º Aniversario del LUSAT.

Sábado 23 de Noviembre de 2013: Lanzamiento del Globo "Betty III" de Amsat Argentina, que incluye el Experimento "Mafalda", un repetidor semi-lineal de 10 metros USB a 2 metros FM para digimodos angostos. Más información:
Experimento Globo Noviembre 2013

Globo Betty III del 23 de Noviembre de 2013:
Reporte Globo Betty/Mafalda+Gregoria/Pepe-Grillo, que incluye el proyecto Pepe Grillo y Cuca Gregoria.

Noviembre de 2013:
Sorteo de un handy Baofeng UV-5RQ a beneficio de Amsat Argentina.

16 de Noviembre de 2013: Entrega del kit SDR Softrock Ensamble RxTx sorteado a beneficio de Amsat Argentina.
Pedro, LU7ABF; Lara, Op.988, ganadora del sorteo; Beatriz, LU2BB y Raul, LU5AG.
Festejo del 26 de octubre de 2013 en el cual se hizo el sorteo del kit.

7 de Septiembre de 2013:
Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos.

3 de Septiembre de 2013:
Reunión - Cena del primer martes de mes.

10 de Agosto de 2013:
Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano.

Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013:
Contacto ARISS: QSOs de escuelas e instituciones con la ISS, Estación Espacial Internacional, durante pasadas por Argentina mediante telebridges LU8YY/Q y LU1CGB. Más detalles:
Contacto_ARISS_Ago2013.txt
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Globo del 29 de Junio de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 29 de Junio de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.

Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.

15 de Junio de 2013: 24º Reunión de Amigos del GACW
Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en:
24º Reunión de Amigos del GACW.

9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis.
Trama, posición y telemetría visible por internet desde APRS.fi
Info Universidad de La Punta.
Concurso "El Espacio a tu Alcance".
Operativo Rescate.

21 al 27 de Enero de 2013: Semana del LUSAT-1
Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en:
QSL Conmemorativa por el 23º Aniversario del LUSAT-1.

15 de Diciembre de 2012
Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en:
Festejo del 15 de Diciembre de 2012.

4 de Diciembre de 2012:
Cena de Fin de Año de Amsat Argentina. Más detalles:
Cena de Fin de Año 2012 de Amsat Argentina.

10 de Noviembre de 2012: 23º Reunión de Amigos del GACW.
AMSAT Argentina recibe el Premio Mauricio del Castillo LU5DON. Más detalles:
Reunión 23º del GACW.

12 de Agosto a 6 de Septiembre de 2012:
Experimento Baliza de Telemetría en HF.

4 de Agosto de 2012:
Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires.

2 de Junio de 2012:
22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012.

Anterior lanzamiento de globo: 19 de Mayo de 2012:
http://amsat.org.ar/globo19.htm
http://amsat.org.ar/lu4aao/experimento_globo_mayo_2012.htm

12 de Mayo de 2012:
Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012.

.
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Parapente del 17 de Marzo de 2012. Más detalles:
Experimento Parapente 17mar2012.

Experimento Parapente del 17 mar 2012. Más detalles:
http://amsat.org.ar/globo17.htm, Experimento Parapente del 17 de Marzo de 2012.

El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles:
Festejo del 3 de Marzo de 2012, en el Radio Club QRM Belgrano.

25 de Febrero de 2012:
Reunión Técnica sobre Interfaces Digimodos y SSTV. Se probaron el MixW, RXSSTV y MMSSTV con diversos transceptores, bandas, modos, PCs y placas de sonido para ganar experiencia en SSTV formato R-36. Los invitamos a ver relatos y fotos en:
Reunión Técnica Interfaces Digimodos SSTV, en el Radio Club QRM Belgrano.

18 de Febrero de 2012:
Charla sobre Globos, en el Radio Club QRM Belgrano.

5 de Febrero de 2012:
Lanzamiento del Certificado Satelital conjunto entre LU7AA y LU4AAO.
Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.

9 de Diciembre de 2011:
Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia.

6 de Diciembre de 2011:
Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011.

3 de Diciembre de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia.

21 de Octubre de 2011:
Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionad LU4AAO Radio Club QRM Belgrano.

1984:
Conferencia sobre Satélites, con Carlos, entonces LU4ENQ, organizada por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.

22 de Agosto de 2011:
Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto.

6 de Agosto de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo.

29 de Noviembre de 2008:
Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.

6 de Marzo de 2004:
Mesa Redonda sobre Satélites, con William, PE1RAH, organizada por LU4AAO Radio Club QRM Belgrano y LU7AA Amsat Argentina.

22 de Noviembre de 2003:
Conferencia sobre Satélites con Osvaldo LU9EOH, y Rubén Ferreiro, LU6DYD, organizada por LU4AAO Radio Club QRM Belgrano.

1984:
Conferencia sobre Satélites, con Carlos, entonces LU4ENQ, organizada por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.

Experimentos Globo y Parapente:
Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil, y vínculos otros sitios web dedicados a esta clase de experimentos.

Sitio web principal de Amsat Argentina.
amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo.

Página en Facebook:
http://www.facebook.com/Amsat.LU, sobre estos experimentos.

Sitios web del Radio Club QRM Belgrano:
Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc:
Radio Club QRM Belgrano, sitio web principal.
Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina.

	3 de Diciembre de 2013: Cena del primer de martes de mes. Se aprovechó este encuentro para analizar las lecturas, detalles del vuelo de Noviembre de 2013 y presentar la plaqueta del transponder lineal UHF-VHF que se está preparando para el próximo vuelo. En la foto están: Mario, LU4BMG; Alberto, LU1DCX y Ely, LU7ELY.
	José, LU4YBT; Pedro, LU3AIV y Marcelino, LU7DSU.
	Francisco, LU5AQV; Raul, LU5AG y Juan Carlos, LU9DO.
	Marcelo, LU1UMM; Ignacio, LU1ESY y Beatriz, LU2BB.
	Ely, LU7ELY; Javier, LU5ANL y Pedro, LU3AIV.
	Foto grupal. Marcelo, LU1UMM; Ignacio, LU1ESY; Beatriz, LU2BB; Francisco, LU5AQV; Raul, LU5AG; Juan Carlos, LU9DO; Mario, LU4BMG; Alberto, LU1DCX; Ely, LU7ELY; Javier, LU5ANL; José, LU4YBT; Pedro, LU3AIV y Marcelino, LU7DSU.
	Foto de la plaqueta del transponder lineal UHF-VHF que se empezará a integrar a carga útil para el próximo vuelo.
	22 de Enero de 2014: Reunión técnica de coordinación del siguiente lanzamiento, estudio, preparación y prueba del transponder UHF -> VHF. Roberto; Beatriz, LU2BB; Ignacio, LU1ESY y Juan Carlos, LU9DO.
	Juan Carlos, LU4AGC; Pedro, LU3AIV; Raul, LU5AG; Adrián, LU1CGB; Beatriz, LU2BB e Ignacio, LU1ESY.
	Setup de prueba del transponder: Se le inyecta una señal de entrada en UHF y analiza la señal de salida en VHF.
	Setup de medición de potencia del transponder.
	18 de Febrero de 2014: Reunión técnica de coordinación del siguiente lanzamiento, estudio, preparación y prueba del transponder UHF -> VHF. Agustín; Juan Carlos, LU9DO y Beatriz, LU2BB.
	Juan Carlos, LU9DO; Beatriz, LU2BB; Juan Carlos, LU4AGC y Verónica.
	Mario, LU4BMG; Raul, LU5AG y Pedro, LU3AIV.
	Pedro, LU3AIV; Alberto, LU1DCX y Adrián, LU1CGB.
	Verónica; Nicole; Mario, LU4BMG; Raul, LU5AG y Pedro, LU3AIV.
	Alberto, LU1DCX; Adrián, LU1CGB e Ignacio, LU1ESY.
	Juan Carlos, LU9DO y Beatriz, LU2BB, con una modelo funcional del transponder UHF->VHF.
	Detalle del transponder en desarrollo, con un amplificador experimental de 1 Watt.
	Otra vista del transponder con una unidad de telemetría experimental desarrollada durante la fase vuelos en parapente.
	Modelo de validación del sistema de despliegue de la antena.
	29 de Marzo de 2014. Prueba del transponder en vuelo en avión ligero. Julio, LU1DZL, en los comandos y atrás su instructor.
	Haga click sobre el ícono para dsifrutar de esta excelente vista aérea, donde se ve el Partido de San Martín, la Avda. Gral. Paz, el gasómetro, parte de la Ciudad de Buenos Aires y al fondo el Río de la Plata.
	6 de Mayo de 2014. Reunión del primer martes de mes. Mario, LU4BMG; Ignacio, LU1ESY y Pedro, LU3AIV.
	Francisco, LU5AQV; Alberto, LU1DCX y Raul, LU5AG.
	Pedro, LU3AIV; Marcelino, LU7DSU y Guillermo, LU6EDU .
	Roverto, LU5DIL; Juan Carlos, LU9DO y Francisco, LU5AQV.
	Durante la reunión se presentó y probó este tracker autónomo, que se preparó para acompañar al transponder en un vuelo de prueba en avioneta y tener posición, rumbo y velocidad durante las pruebas en vuelo.
	Mario, LU4BMG, sostiene el tracker mientras adquiere su posición mediante satélites y su GPS interno. El tracker no recibe, sino que solo transmite en 144.930 MHz, FM/AFSK-1200/APRS, su posición y otros datos a intervalos regulares, que se demostraron con handies con APRS durante la reunión.
	Roverto, LU5DIL; Juan Carlos, LU9DO; Francisco, LU5AQV; Alberto, LU1DCX; Raul, LU5AG; Mario, LU4BMG; Ignacio, LU1ESY; Pedro, LU3AIV; Marcelino, LU7DSU y Guillermo, LU6EDU.
	10 de Mayo de 2014. Prueba del transponder en vuelo de avión. Mario, LU4BMG; Juan Carlos, LU9DO y Julio, LU1DZL, en el aeropuerto de Morón, antes del vuelo.
	Vista del interior de la avioneta, antes del vuelo.
	Julio, LU1DZL, ingresando a la avioneta.
	Vista de la ubicación del transponder.
	El "Rufu", instantes antes del decolaje.
	Beatriz, LU2BB, operando vía transponder lineal en BLU.
	Trayectoria del vuelo y datos que se vio en pantalla de APRS.fi .
	Raul, LU5AG, haciendo pruebas vía transponder lineal en FM.
	21 de Mayo de 2014. Reunión Técnica para preparación de próximas pruebas del transponder. Mario, LU4BMG; Adrián, LU1CGB e Ignacio, LU1ESY.
	Vista de la plaqueta del transponder montada sobre el chasis de prueba en uno de los lados.
	El otro lado del chasis de prueba, con la batería, duplexor de antena y plaqueta desarrollada para manejar la baliza de telemetría en CW del transponder que transmite en 145.900 MHz CW.
	Vista del conjunto de prueba del transponder como unidad autónoma, con batería, Led de actividad, interruptor de encendido y antena.
	Vista del conjunto tracker, en 144.930 MHz, APRS 1200, también como unidad autónoma para acompañar el transponder en próximos vuelos.
	Juan Carlos, LU9DO, con el tracker; Beatriz, LU2BB, con el transponder y Juan Carlos, LU4AGC.
	Raul, LU5AG y Pedro, LU3AIV.
	Sentados: Adrián, LU1CGB e Ignacio, LU1ESY. De pie: Alberto, LU1DCX.
	25 de Mayo de 2014. Pruebas del transponder con antena externa.
	Espectrograma del tipo "cascada" o "waterfall" de la salida del transponder tal como lo recibió Adrián, LU1CGB, con un receptor SDR.
	HDSDR_20140525_221259Z_145900kHz_AF.wav Audio recuperado del receptor SDR para la baliza de CW.
	HDSDR_20140525_220717Z_145940kHz_AF.wav Audio recuperado del receptor SDR para la parte de audio en SSB.
	Captura de pantalla de la baliza en CW desde la estación LU1DRL operada por LU1DZL.
	29 de Mayo de 2014. Más pruebas del transponder con antena externa. Señales en CW y SSB recibidas por LU5AG. Recepción del Transponder Lineal de Amsat Argentina, LU7AA, 29 de Mayo de 2014. (1'11")
	Captura de pantalla de la baliza en CW, por LU9DO. Comentarios: Por lo que medí, la frecuencia es 145.899,610 KHz. Señal S3 con antena 2xQuad-Suiza apuntando justo de espaldas a la fuente de señal. LU2BB Copiada S7 muy buen audio. Frecuencia 145.939,97 KHz USB.
	3 de Junio de 2014. Reunión del primer martes de mes y análisis de las pruebas del transponder con antena externa. Juan Carlos, LU4AGC y Alberto, LU1DCX.
	Roverto, LU5DIL; Guillermo, LU6EDU y Pedro, LU3AIV.
	Francisco, LU5AQV y Marcelino, LU7DSU.
	Raul, LU5AG e Ignacio, LU1ESY.
	Foto grupal: Juan Carlos, LU4AGC; Alberto, LU1DCX; Francisco, LU5AQV; Marcelino, LU7DSU; Roverto, LU5DIL; Guillermo, LU6EDU; Pedro, LU3AIV; Raul, LU5AG e Ignacio, LU1ESY.
	4 de Junio de 2014. Pruebas de antena de cuarto de onda sobre plano de tierra pequeño en términos de longitudes de onda: Esta antena que funciona normalmente en 146 MHz, sobre un plano pequeño como este resuena entre 10 y 12 MHz más arriba, confirmando cálculos previos, lo cual es necesario tener en cuenta para cualquier carga útil pequeña.
	7 de Junio de 2014. Pruebas de transponder lineal con varias señales simultaneas. Beatriz, Lu2BB; Alberto, LU1DCX y Alejandro, LW4DA, en la preparación de las pruebas.
	Juan Carlos, LU4AGC; Víctor, LU2CPJ; Roverto, LU5DIL; Jorge, LU7EBO y Raul, LU5AG, al comenzar las pruebas.
	Setup de pruebas: La señal de salida del transponder pasa por un atenuador de potencia y de allí ingresa a un analizador de espectro. Las señales de entrada consisten en portadoras provistas por los cuatro transceptores en la foto, todos ellos con sus cargas fantasma de acople directo a sus conectores de antena, para mínima radiación. Se verificó previamente que con este arreglo, en UHF y en baja o mínima, dos equipo no se escuchan entre sí a distancias de entre 5 y 10 metros.
	Roverto, LU5DIL; Juan Carlos, LU4AGC y Alejandro, LW4DA en el comienzo de las mediciones.
	Verificación del piso de ruido.
	Una señál de salida simple, en 145.950 MHz, centro de la banda pasante, con span de 100 MHz.
	La misma señal con span de 10 MHz. Aún no se alcanza a ver la señal de la baliza por el filtro de FI empleado.
	Señal de salida con span de 150 KHz, filtro de FI de 1 KHz, filtro de video de 1 KHz y trazo con promedio de 20 lecturas, lo cual hace que la amplitud de la baliza en 145.900 MHz, parezca mucho menos intensa, dada su naturaleza pulsante.
	Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba y una sola señal de salida en 145.940 MHz.
	Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una sola señal de salida en 145.940 MHz y otra en 145.950 MHz.
	Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba y una sola señal de salida en 145.950 MHz.
	Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz y otra en 145.950 MHz.
	Señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz, otra en 145.950 MHz y otra en 145.960 MHz.
	Otra vista de la señal de la baliza en 145.900 MHz, con las mismas premisas mencionadas arriba, una señal de salida en 145.940 MHz, otra en 145.950 MHz y otra en 145.960 MHz.
	Fin de las pruebas: De pie: Juan Carlos, LU4AGC. Sentados: Raul, LU5AG; Víctor, LU2CPJ; Roverto, LU5DIL y Jorge, LU7EBO.
	Ejemplo de cargas fantasma de acople directo a equipos. En el caso del transponder o de handies en potencia baja, con menos de 200 mW, se verificaron en VHF y UHF y luego usaron con buenos resultados , los terminadores de línea de 50 Ohms de redes Ethernet 10Base5, a los cuales cuando fue necesario se agregaron fichas conversoras SMA-macho a BNC-hembra.
	8 de Junio de 2014. Prueba del transponder como unidad autónoma. Beatriz, LU2BB, muestra como queda la unidad lista para ser probada desde un mástil.
	Vista del transponder en condición operativa.
	Otra vista del transponder, con su propia antena y batería.
	28 de Junio de 2014. Reunión técnica de evaluación del transponder. Se probó con portadoras de FM proplongadas en el tiempo y con señales de APRS en 1200 bps. Raul, LU5AG, toma el video que está a continuación.
	Pruebas del transponder con señales de APRS 1200 bps. Prueba del transponder lineal de Amsat Argentina, LU7AA, 28 de Junio de 2014. (37")
	1º de Julio de 2014. Reunión del primer martes de mes, análisis de resultados de las pruebas del transponder y programación de nuevas pruebas en vuelo. Pedro, LU3AIV; Ignacio, LU1ESY; Raul, LU5AG y Julio, LU1DZL.
	Roverto, LU5DIL; Juan Carlos, LU9DO y Francisco, LU5AQV.
	Beatriz, LU2BB y Alberto, LU1DCX.
	Pedro, LU3AIV e Ignacio, LU1ESY.
	24 de Julio de 2014. Reunión técnica de desarrollo y mediciones. Pedro, LU3AIV; Adrián, LU1CGB e Ignacio, LU1ESY.
	Pedro, LU3AIV y Raul, LU5AG.
	Juan Carlos, LU9DO; Julio, LU1DZL y Alberto, LU1DCX.
	Desarrollo para controlador de rotores de elevación y azimut para próximos satélites, que está preparando Julio, LU1DZL.
	Detalle de los sensores de aceleración, para medir elevación y compás, para medir acimut, que se usan para este desarrollo.
	Momento de mediciones: Adrián3 LU1CGB; Ignacio, LU1ESY; Alberto, LU1DCX y Raul, LU5AG.
	Adrián, LU1CGB; Ignacio, LU1ESY;Alberto, LU1DCX; Juan Carlos, LU9DO; Julio, LU1DZL y Pedro, LU3AIV, durante las mediciones.
	Se miden tanto la placa que participó en las pruebas como la placa del módulo de desarrollo. La imagen en la pantalla representa la baliza de telemetría en CW, y dos señales de salida, producto de dos señales de entrada.
	Detalle del ancho de banda de salida del transponder, con su placa de desarrollo. A la izquierda está la baliza de telemetría en CW.
	5 de Agosto de 2014. Reunión del primer martes de mes, presentación de nueva caja contenedora de transponder y coordinación de próximas actividades. Francisco, LU5AQV; Alberto, LU1DCX e Ignacio, LU1ESY.
	Marcelino, LU7DSU; Juan Carlos, LU9DO y Juan Carlos, LU4AGC.
	Raul, LU5AG y Julio, LU1DZL.
	Pedro, LU3AIV y Francisco, LU5AQV.
	Modelo de doble caja con un segundo paracaidas, independiente del primario.
	Detalle del modelo de caja y segundo paracaídas.
	Foto grupal: Marcelino, LU7DSU; Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Raul, LU5AG; Julio, LU1DZL; Pedro, LU3AIV; Francisco, LU5QV; Alberto, LU1DCX e Ignacio, LU1ESY.
	14 de Agosto de 2014. Reunión Técnica: Coordinación de de avances en integración de transponder, repetidor y antenas. Ignacio, Lu1ESY y Beatriz, LU2BB, frente a una de las antenas en desarrollo, del tipo "Eggbeater".
	Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.
	Juan Carlos, LU4AGC y Alberto, LU1DCX.
	27 de Agosto de 2014. Reunión Técnica: Coordinación de avances en integración de transponder y antenas. Beatriz, LU2BB; Juan Carlos, LU4AGC e Ignacio, LU1ESY, frente a varias antenas de posibel utilización: Una "Arrow"; una "Eggbeater" en desarrollo y una Yagi-Uda.
	Raul, LU5AG; Adrián, LU1CGB e Ignacio, LU1ESY.
	Ignacio, LU1ESY; Mario, LU4BMG y Alberto, LU1DCX.
	Juan Carlos, LU9DO y Beatriz, LU2BB.
	Alberto, LU1DCX; Raul, LU5AG y Pedro, LU3AIV.

	24 de Septiembre de 2014. Reunión Técnica: Coordinación de avances en integración de transponder, antenas y evaluación de posibles fechas para el próximo lanzamiento de un globo cuya carga útil incluirá una transponder lineal. Julio, LU1DZL; Juan Carlos, LU9DO y Beatriz, LU2BB.
	Juan Carlos, LU9DO; Raul, LU5AG y Adrián, LU1CGB.
	Martín, LU4BME y Julio, LU1DZL.
	Beatriz, LU2BB; Alberto, LU1DCX; Mario, LU4BME y Juan Carlos, LU9DO.
	27 de Septiembre de 2014. Reunión Técnica para evaluación de antenas: Se midió en forma comparativa la eficiencia de distintas antenas dual bander para VHF y UHF. Raul, LU5AG; Mario, LU4BMG; Juan Carlos, LU4AGC y Alberto, LU1DCX, con dos antenas, una para UHF usada como referencia y otra objeto de comparación, y un plano de tierra preparado con una chapa de aluminio de 20 x 20 cm.
	Como transmisor se empleó un generador de RF y como receptor se empleó un SDR en un módulo USB. Aquí Martín, LU4BME, observa los niveles recibidos en la pantalla del SDR en una netbook.
	Juan Carlos, LU4AGC y Beatriz, LU2BB, frente a una de las antenas comparadas.
	Martín, LU4BME; Adrián, LU1CGB; Mario, LU4BMG; Julio, LU1DZL y Juan Carlos, LU9DO en la lectura de las mediciones.
	Fin de las pruebas. Raul, LU5AG; Mario, LU4BMG; Martín, LU4BME; Beatriz, LU2BB; Juan Carlos, LU4AGC; Adrián, LU1CGB; Alberto, LU1DCX; Julio, LU1DZL y Juan Carlos, LU9DO.

	4 de Octubre de 2014. Reunión Técnica: Puesta en marcha y prueba simultánea de repetidor FM "Betty V" y de Transponder Lineal. Alberto, LU1DCX; Adrián, LU1CGB; Ignacio, LU1ESY; Mariano, LU9ACJ; Juan Carlos, LU4AGC y Pablo, LU4AAO/Op.1008
	Sentados: Alberto, LU1DCX; Juan Carlos, LU9DO, Ignacio, LU1ESY y Mariano, LU9ACJ. Detrás y de pie: Raul, LU5AG; Juan Carlos, LU4AGC; Hugo, LU4AAO/Op.1005 y Alejandra, LU4AAO/Op.1003.
	Adrián, LU1CGB; Alberto, LU1DCX y Beatriz, LU2BB, durante las pruebas.
	Juan Carlos, LU9DO; Juan Carlos, LU4AGC; Alberto, LU1DCX; Jorge, LU7EBO; Adrián, LU1CGB y Alejandro, LW4DA.
	Vista de la caja contenedora del repetidor UHF->VHF FM Betty V, con su módulo transmisor, placa controladora, batería, receptor GPS y una de las cámaras.
	Raul, LU5AG; Ignacio, LU1ESY y Mario, LU4BMG, en el comienzo de las pruebas de comunicación mediante el transponder lineal con entrada en UHF LSB y salida en VHF USB.
	Juan Carlos, LU4AGC; más atrás Juan Carlos, LU9DO; Alberto, LU1DCX; Roberto, LU7ART y Alejandra, LU4AAO/Op.1003.
	Raul, LU5AG; Martín, LU4BME; Guillermo, LW8DTO e Ignacio, LU1ESY.
	11 de Octubre de 2014. Reunión Técnica: Verificación y puesta en marcha de módulos y antenas. Julio, LU1DZL; Alberto, LU1DCX y Juan Carlos, LU4AGC en la preparación del anillo del paracaídas.
	Prueba de equipos y pantallas.
	Ignacio, LU1ESY; Julio, LU1DZL; Alberto, LU1DCZ y Juan Carlos, LU4AGC.
	Julio, LU1DZL; Alberto, LU1DCX y Juan Carlos, LU4AGC, en la prueba de una de las antenas.
	Juan Carlos, LU4AGC y Julio, LU1DCX en la prueba de otra de las antenas.
	Finalizada la fase de pruebas, ajustes e integración del transponder lineal, se pasa a la fase lanzamiento para un vuelo en un globo estratosférico, que invitamos a ver en: Lanzamiento de Globo de Amsat Argentina en Octubre de 2014.
	Febrero de 2016. Transponder lineal modificado e integrado a una placa para ser fijado al Satélite Lusex de Amsat Argentina.

	Mesa redonda sobre satélites, del 6 de Marzo de 2004, en el Radio Club QRM Belgrano, a cargo de PE1RAH, William. Lo invitamos a ver más detalles y fotos en: Mesa redonda sobre satélites.
	Diagrama de bloques y hoja de datos de la placa transponder lineal UHF->VHF, diseñada por PE1RAH, William. A la misma durante la fase de pruebas se le hicieron cambios en el firmware para tener más datos de telemetría y bajar la velocidad de la baliza, y luego se pasó a la fase de integración con otras placas y componentes a la caja contenedora, como parte del desarrollo del Satélite Lusex de Amsat Argentina. Ver: Diagrama de bloque y datos del transponder lineal UHF-VHF. (8 Págs, 346 KB) Diagrama de bloque y datos del transponder lineal UHF-VHF. (ídem en este servidor)
	Lo invitamos a ver más detalles, fotos, capturas de pantallas y pruebas que se hicieron sobre el transponder lineal cuya modificación e integración es parte del desarrollo del Satélite Lusex de Amsat Argentina y cuya información está en: Experimento Transponder Lineal.
	Lanzamiento del Satélite Lusex de Amsat Argentina: Los invitamos a ver todos los detalles en: Satélite Lusex de Amsat Argentina.

	Amsat prepara satélite y necesita colaboración. Amsat prepara satélite y necesita colaboración. Anuncio del Lanzamiento de Satélite Lusex. Lanzamiento de Satélite Lusex de Amsat Argentina.
	30 de Mayo de 2016: Lanzamiento de Satélite Lusex de LU7AA Amsat Argentina. Antecedentes e información adicional: Experimento Globo y Parapente. Antedecentes y datos del Satélite Lusex de Amsat Argentina.
	Experimento Globo y Parapente: Página con información sobre la experimentación y desarrollo de cargas útiles que incluyen repetedores, GPS, telemetría, imágenes, etc, que se prueban en vuelos en avión, globo o parapente como parte del preparación en integración del Satélite Lusex de Amsat Argentina: Experimento Globo y Parapente.
	Actividades Programadas: Activaciones, Reuniones Técnicas, Certificados, QSLs Conmemorativas, próximas pruebas de este transponder y otras actividades radiales: Actividades Programadas.
	Siguiente actividad: 25 de Octubre de 2014: Lanzamiento de Globo Betty V desde La Pampa, con transponder lineal. Haga click sobre el ícono para ver y/o bajar fotos, audio, videos y más detalles.
	Sábado 28 de Junio de 2014: 26a. Reunión de Amigos del GACW y homenaje a LU1DZ (SK). Como hace más de 12 años, se realizó este tradicional encuentro abierto a Morsistas o no tanto y familia en patio comidas Coto, Viamonte 1575, Buenos Aires. Se rindió homenaje a varios colegas fallecidos y se exhibió en funcionamiento el transponder lineal UHF->VHF de Amsat Argentina. Lo invitamos a ver más detalles y fotos en: 26º Reunión de Amigos del GACW.
	8 de Marzo de 2014: Lanzamiento de Globo Betty IV desde La Pampa, con fotos, audio, videos y más detalles.
	8 de Marzo de 2014: Globo Betty IV de Amsat Argentina. Página principal en el sitio web de Amsat, que incluye vínculos a diversos medios de difusión en los cuales salieron publicadas noticias de este lanzamiento. Lo invitamos a ver esta página en: http://amsat.org.ar/globo08.htm.
	17 al 26 de Enero de 2014: Semana del LUSAT. Operación radial multibanda y multimodo, incluyendo APRS, satélite y transponder. Participación en la QSL Conmemorativa por el 24º Aniversario del LUSAT-1. Vea las bases, cronograma operativo, gráficos y fotos en: QSL Conmemorativa 24º Aniversario del LUSAT.
	Sábado 23 de Noviembre de 2013: Lanzamiento del Globo "Betty III" de Amsat Argentina, que incluye el Experimento "Mafalda", un repetidor semi-lineal de 10 metros USB a 2 metros FM para digimodos angostos. Más información: Experimento Globo Noviembre 2013
	Globo Betty III del 23 de Noviembre de 2013: Reporte Globo Betty/Mafalda+Gregoria/Pepe-Grillo, que incluye el proyecto Pepe Grillo y Cuca Gregoria.
	Noviembre de 2013: Sorteo de un handy Baofeng UV-5RQ a beneficio de Amsat Argentina.
	16 de Noviembre de 2013: Entrega del kit SDR Softrock Ensamble RxTx sorteado a beneficio de Amsat Argentina. Pedro, LU7ABF; Lara, Op.988, ganadora del sorteo; Beatriz, LU2BB y Raul, LU5AG. Festejo del 26 de octubre de 2013 en el cual se hizo el sorteo del kit.
	7 de Septiembre de 2013: Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos.
	3 de Septiembre de 2013: Reunión - Cena del primer martes de mes.
	10 de Agosto de 2013: Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano.
	Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013: Contacto ARISS: QSOs de escuelas e instituciones con la ISS, Estación Espacial Internacional, durante pasadas por Argentina mediante telebridges LU8YY/Q y LU1CGB. Más detalles: Contacto_ARISS_Ago2013.txt Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.
	Experimento Globo del 29 de Junio de 2013 desde Eduardo Castex, La Pampa: Lanzamiento del Globo Betty el 29 de Junio de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
	Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa: Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
	15 de Junio de 2013: 24º Reunión de Amigos del GACW Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en: 24º Reunión de Amigos del GACW.
	9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis. Trama, posición y telemetría visible por internet desde APRS.fi Info Universidad de La Punta. Concurso "El Espacio a tu Alcance". Operativo Rescate.
	21 al 27 de Enero de 2013: Semana del LUSAT-1 Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en: QSL Conmemorativa por el 23º Aniversario del LUSAT-1.
	15 de Diciembre de 2012 Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en: Festejo del 15 de Diciembre de 2012.
	4 de Diciembre de 2012: Cena de Fin de Año de Amsat Argentina. Más detalles: Cena de Fin de Año 2012 de Amsat Argentina.
	10 de Noviembre de 2012: 23º Reunión de Amigos del GACW. AMSAT Argentina recibe el Premio Mauricio del Castillo LU5DON. Más detalles: Reunión 23º del GACW.
	12 de Agosto a 6 de Septiembre de 2012: Experimento Baliza de Telemetría en HF.
	4 de Agosto de 2012: Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires.
	2 de Junio de 2012: 22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012.
	Anterior lanzamiento de globo: 19 de Mayo de 2012: http://amsat.org.ar/globo19.htm http://amsat.org.ar/lu4aao/experimento_globo_mayo_2012.htm
	12 de Mayo de 2012: Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012.
	. Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.
	Experimento Parapente del 17 de Marzo de 2012. Más detalles: Experimento Parapente 17mar2012.
	Experimento Parapente del 17 mar 2012. Más detalles: http://amsat.org.ar/globo17.htm, Experimento Parapente del 17 de Marzo de 2012.
	El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles: Festejo del 3 de Marzo de 2012, en el Radio Club QRM Belgrano.
	25 de Febrero de 2012: Reunión Técnica sobre Interfaces Digimodos y SSTV. Se probaron el MixW, RXSSTV y MMSSTV con diversos transceptores, bandas, modos, PCs y placas de sonido para ganar experiencia en SSTV formato R-36. Los invitamos a ver relatos y fotos en: Reunión Técnica Interfaces Digimodos SSTV, en el Radio Club QRM Belgrano.
	18 de Febrero de 2012: Charla sobre Globos, en el Radio Club QRM Belgrano.
	5 de Febrero de 2012: Lanzamiento del Certificado Satelital conjunto entre LU7AA y LU4AAO. Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano. Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
	9 de Diciembre de 2011: Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia.
	6 de Diciembre de 2011: Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011.
	3 de Diciembre de 2011: Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia.
	21 de Octubre de 2011: Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionad LU4AAO Radio Club QRM Belgrano.
	1984: Conferencia sobre Satélites, con Carlos, entonces LU4ENQ, organizada por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
	22 de Agosto de 2011: Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto.
	6 de Agosto de 2011: Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo.
	29 de Noviembre de 2008: Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
	6 de Marzo de 2004: Mesa Redonda sobre Satélites, con William, PE1RAH, organizada por LU4AAO Radio Club QRM Belgrano y LU7AA Amsat Argentina.
	22 de Noviembre de 2003: Conferencia sobre Satélites con Osvaldo LU9EOH, y Rubén Ferreiro, LU6DYD, organizada por LU4AAO Radio Club QRM Belgrano.
	1984: Conferencia sobre Satélites, con Carlos, entonces LU4ENQ, organizada por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
	Experimentos Globo y Parapente: Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil, y vínculos otros sitios web dedicados a esta clase de experimentos.
	Sitio web principal de Amsat Argentina. amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo.
	Página en Facebook: http://www.facebook.com/Amsat.LU, sobre estos experimentos.
	Sitios web del Radio Club QRM Belgrano: Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc: Radio Club QRM Belgrano, sitio web principal. Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina.
