RESUMEN DE ESTA ACTIVIDAD:

Se trata del vuelo de un globo estratosférico hasta una altura estimada de 30000 metros, que porta cuatro cargas útiles: Un repetidor / transponder desarrollado por Amsat, una cámara de SSTV en tiempo real desarrollada por Amsat, dos cámaras de video GoPro de alta resolución y una sonda meteorológica Vaisala, del mismo tipo empleado por el Servicio Meteorológico Nacional.


ANUNCIO OFICIAL DE AMSAT ARGENTINA: Apreciamos leer esta información y agradecemos su difusión.

Informamos que el sábado 29 de Junio desde las 11hs (clima mediante), se ha planeado lanzar un globo libre repetidor desde el aeródromo de Victorica, La Pampa, 665 Km. al oeste de la Ciudad de Buenos Aires, cuyo nombre coloquial será Betty II. Más detalles en:
http://amsat.org.ar/globo29.htm

Dadas gestiones realizadas por Amsat Argentina, el lanzamiento ha sido autorizado por la ANAC (Administración Nacional de Aviación Civil) quien ha emitido los anuncios NOTAM (Notification to Air Men) correspondientes.Ver:
http://amsat.org.ar/images/faxanac.jpg

Para estas experiencias los doce socios de Amsat-LU, integrantes del grupo de desarrollo del proyecto LUSEX, trabajan en conjunto a radioaficionados de los Radio Club Pampeano LU1UG, Radio Club QRM Belgrano LU4AAO, APRS Group de Argentina, etc.

La carga útil de 1500 gramos será elevada por un globo de látex de 800 gramos que se llenará con 3.5 metros cúbicos de helio, descendiendo en paracaídas de 1.20m de diámetro.

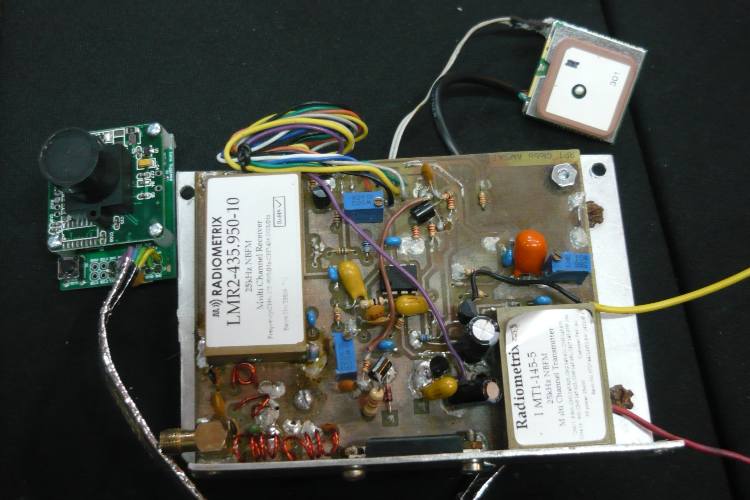

La electrónica está compuesta por una repetidora FM / UHF-VHF, con telemetría (TLM) en CW, emitiendo localización APRS y transmisión de SSTV. Según cálculos estimativos el globo alcanzaría 30.000 mts de altura, desplazándose a unos 160 Km. hacia el este del sitio de lanzamiento.

Esto permitiría contactos entre estaciones situadas en provincias de Buenos Aires, Santa Fe, Entre Ríos, Córdoba, Catamarca, Santiago del Estero, La Pampa, San Luis, Mendoza, San Juan, Río Negro, Neuquén, el Uruguay y Chile. (Se lanza desde el centro del país para facilitar mayor participación). Ver:
http://amsat.org.ar/picocubr.jpg

Para recibir la carga útil, si está a menos de 750 Km del lugar de lanzamiento, solo es necesario un equipo receptor FM handy o base, en la frecuencia de 145.950 KHz para la repe y/o en 144.930 KHz para APRS.

La repetidora, que se habilita con subtono de 123 Hz, opera recibiendo voz FM en 435.950 KHz (-112dbm, 0.56 uV) y emite con 2W lo recibido en simultaneo en 145.950 KHz.

Para permitir una mejor utilización, se sugieren cambios cortos, pasando licencia del corresponsal, propia, nombre, localidad, grid locator, señal recibida y breves comentarios. Trate de emitir con la menor potencia posible lo que facilitará a estaciones con handy tener oportunidad. La duración estimada del vuelo es 2h 30'.

Paralelamente emite APRS en Packet a 1200 bauds en 144.930 KHz, y también en 145.950 KHz. El símbolo en APRS (DTI) cambiará de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paracaídas.

Operará durante 90 segundos como repetidora de voz activable con subtono de 123 Hz, avisando con un bip la finalización de ese tiempo, para dar paso a la emisión de APRS en las diferentes frecuencias. Cada 5 minutos se agrega a la transmisión de TLM en CW (telegrafía con tonos de audio) licencia (LU7AA) y altura en metros, para volver luego a repetir el ciclo.

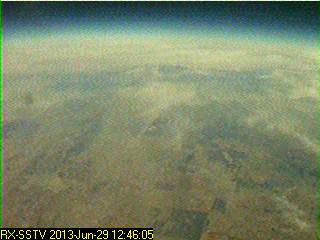

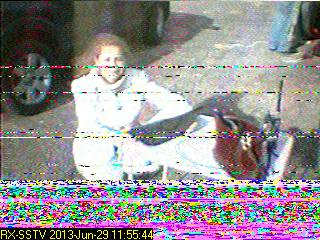

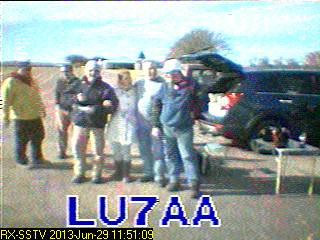

Se emitirá también imagen SSTV modo ROBOT-36 (36 segundos) en tiempo real, mostrando lo que vea el globo. Esta emisión será en modalidad "a demanda". (Puede recibirse, entre otros con el programa MIXW o RX-SSTV (recomendado)).

BETTY II llevará a bordo dos cámaras GoPro Hero, una apuntada hacia tierra y otra, hacia el horizonte, que grabarán imagen y sonido durante el vuelo y podrán ser recuperadas con la carga útil.

Se podrá recibir y ver la trayectoria en APRS del globo cada minuto, emitiéndose velocidad, altura, temperatura externa e interna y tensión de baterías usando UI-View (Se puede bajar desde el sitio oficial UI-View en http://www.ui-view.org/ y/o ver/seguir desde internet conectando a http://aprs.fi/?call=lu7aa-11 o vía Packet en las frecuencias especificadas.

Se dispone de Mapas georeferenciados para UI-View en http://amsat.org.ar/pico2.jpg , http://amsat.org.ar/pico2.txt . Cargarlos en directorio Program Files/Peak Systems/UI-View32/MAPS y renombrar el .txt a .inf . Para ver posible trayectoria, cargar archivo http://amsat.org.ar/130619.pos en el subdirectorio overlays de UI-View y activarlo con action/overlays . O ver desde http://amsat.org.ar/images/130619.jpg

El experimento en 435.950 KHz además de voz, recibe y acepta comandos a demanda vía secuencias DTMF, P.ej dando el comando B* (DTMF con el teclado del handy en UHF) retornará S5 ... ..... en CW por VHF 145.950, reportando con que señal nos recibe, si retorna P10 será S9+10. Hay más comandos que habilitan emisión de TLM en CW o de baliza APRS o emisión de SSTV y comandos que permiten suelta remota de carga util, cambios de modos, control de tiempos, energía, potencias, etc.

Complementariamente y en coordinación con ANAC, se ha agregado a este experimento una radio sonda meteorológica Vaisala RS92SGP, que cuenta con un sistema de ubicación GPS y envía datos telemétricos, tal cual los recolectados a diario por el SMN en sus lanzamientos a las 9AM local desde aeropuertos entre otros de Ezeiza y Santa Rosa. Esta sonda emite en 402.700 o 402.840 MHz, en FM ancho que puede recibirse con un dongle SDR y el programa SondeMonitor, disponible en internet como demo por 21 días.

Hemos confirmado a la ANAC que Amsat dispondrá un miembro de Amsat-LU y del RC QRM Belgrano en la torre de control de tráfico aéreo Ezeiza durante el vuelo, haciendo de nexo y control entre Amsat y ANAC y reportando detalles del vuelo en tiempo real utilizando aplicaciones especialmente desarrolladas. Ver:
http://lu7aa.org.ar/vor.asp

Asimismo, contará con una baliza de emergencia de larga duración alimentada con paneles solares y supercapacitores emitiendo APRS en 144.930 MHz.

Durante el vuelo permanecerá activo en 144.930 el I-Gate APRS AMSAT-LU de altura LU7AA-10, operando desde el Centro Atómico Constituyentes y transfiriendo lo que reciba hacia Internet. Estaciones de la zona que puedan recibirlo y realimentar a la red APRS bienvenidas.

Se pondrá operativo en la zona un IGate APRS portátil desarrollado por Amsat-LU, que recibirá por RF al Globo y alimentará a aprs.fi vía Internet datos en tiempo real. En Gral. Pico se instalará y operarán estaciones de seguimiento y control, que emitirán reportes a Torres de control a Ezeiza y Gral. Pico e informes por 7095 KHz.

Por tratarse de un experimento orientado a un próximo satélite, se considerarán válidos los contactos realizados entre estaciones vía esta repe UV como uno de los contactos o puntos para obtener el Certificado Satelital permanente, gratuito y aplicable para ascensos de categoría que emiten AMSAT-LU y el RC QRM Belgrano, ver:
http://amsat.org.ar/certsat.html
certificados.htm
http://amsat.org.ar/lu4aao/certificados.htm

Se reconocerá a los 10 mejor clasificados participantes con un Certificado valido para ascenso de Categoría. Ver y bajar la planilla en:
http://amsat.org.ar/lu4aao/Globo_29jun2013.xls

Las frecuencias de coordinación y anuncios previo y durante vuelos serán 7095 KHz. LSB +/-10 KHz y frecuencias de VHF de las repetidoras de la zona.

Todo reporte bienvenido. Si desea o puede organizar o ser parte de equipos de lanzamiento, control, seguimiento y recuperación, como estación independiente operando y capturando datos, y/o desea acompañarnos en esta aventura desde el lugar de lanzamiento puede hacerlo a través de un email a parapente arroba amsat.org.ar .

Este es un anuncio oficial de Amsat-LU. Apreciamos haber leído esta información y agradecemos de ser posible su difusión.

73 de LU7AA, Amsat-LU, apuntando al futuro haciendo divertido el presente.

http://amsat.org.ar
info arroba amsat.org.ar
http://amsat.org.ar/lu4aao/experimento_globo_junio_2013.htm
http://www.facebook.com/Amsat.LU




REUNIONES TÉCNICAS, DE COORDINACIÓN Y ANTECEDENTES DE ESTE LANZAMIENTO:

Abril y Mayo de 2013

	9 de Abril de 2013: Reunión de análisis de resultados del vuelo anterior y próximos lanzamientos.
	17 de Abril de 2013: Reunión técnica sobre determinación de cargas útiles, análisis de trayectorias.
	7 de Mayo de 2013: Análisis del estado de la carga util del lanzamiento del 23 de Marzo de 2013, determinación de las próximas cargas y preparación de la participación de Amsat Argentina en el séptimo Congreso de la Asociación Argentina de Tecnología Espacial (AATE).
	15 al 17 de Mayo de 2013: Participación de Amsat Argentina en el VII Congreso Argentino de Tecnología Espacial.
	18 de Mayo de 2013: Visita al Complejo Astronómico El Leoncito y operación en HF.

Reunión del 4 de junio de 2013

	Se aprovechó la reunión del primer Martes de mes para mostrar la baliza independiente de 15 mW, la radiosonda Vaisala y coordinar su integración. Pedro, LU3AIV; Pedro, LU7ABF e Ignacio, LU1ESY.
	De espaldas, Ignacio, LU1ESY y Pedro, LU3AIV. Del otro lado de la mesa: Roberto, LU4AAO/Op.950; Francisco, LU5AQV; Juan Carlos, LU9DO y Raul, LU5AG.
	Del lado izquierdo: Raul, LU5AG; Roberto, LU4AAO/Op.950; Francisco, LU5AQV; Juan Carlos, LU9DO. Del lado derecho: Pedro, LU3AIV; Pedro, LU7ABF e Ignacio, LU1ESY.

15 de Junio de 2013: 24º Reunión de Amigos del GACW

15 de Junio de 2013: Participación en la 24º Reunión de Amigos del GACW en la cual se exhibieron los elementos utilizados en los repetidores de los experimentos globo y parapente y se analizaron las señales que emite el LUSAT-1 / LO-19. Más detalles 24º Reunión de Amigos del GACW.

Reunión del 18 de Junio de 2013

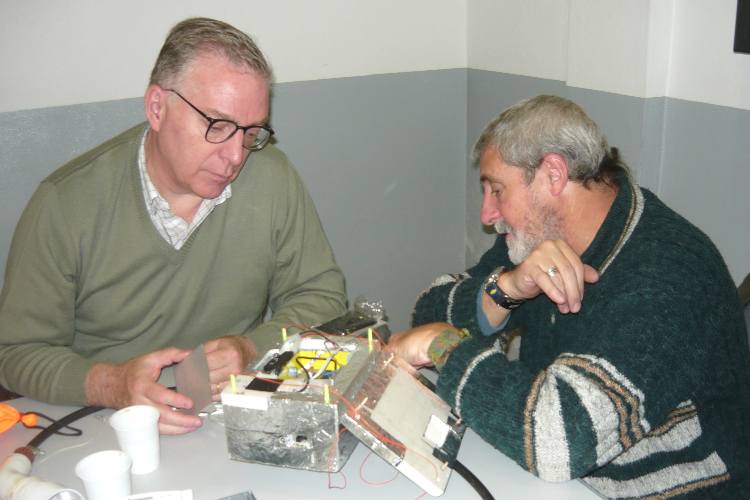

	Juan Carlos, LU4AGC; Juan Carlos, LU9DO y Alberto, LU1DCX, prueban el paracaídas.
	Ignacio, LU1ESY; Juan Carlos, LU4AGC y Alberto, LU1DCX, verifican la caja y la abertura para una de las cámaras.

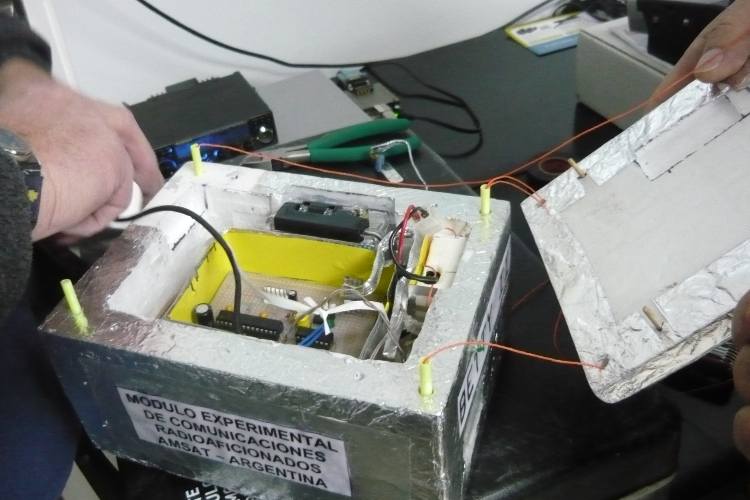

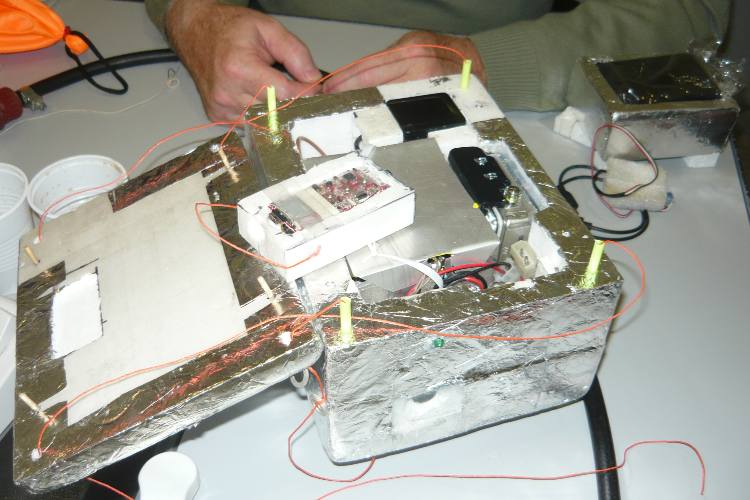

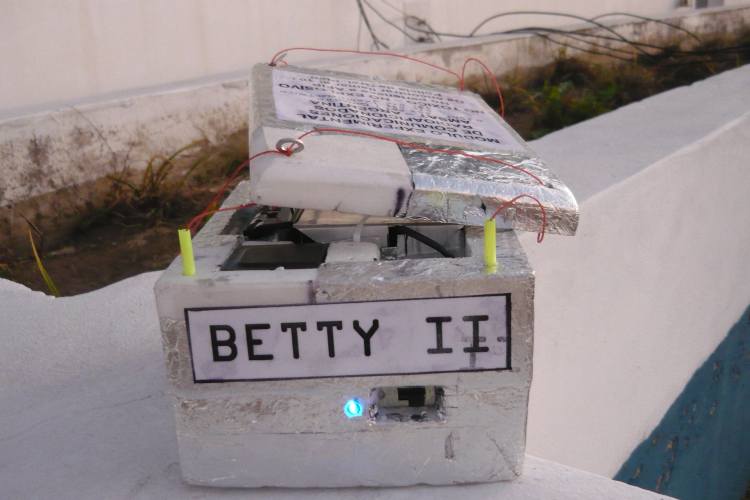

	La caja principal que contiene la carga útil.
	Beatriz, LU2BB y Pedro, LU7ABF.
	Pedro, LU7ABF y Adrián, LU1CGB.
	Juan Carlos, LU4AGC y Alberto, LU1DCX.
	Pedro, LU7ABF; Adrián, LU1CGB; Ignacio, LU1ESY y Juan Carlos, LU9DO.

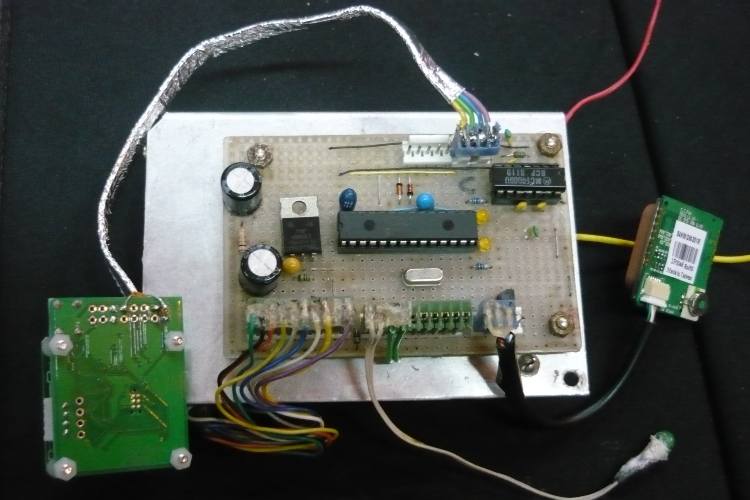

Preparación e integración del hardware

Alberto, LU1DCX, preparando la caja contenedora para el vuelo.

(Sección en Construcción)


AUTORIZACIÓN DE ANAC:

Haga click sobre el ícono para agrandar o bajar la autorización de ANAC (Administración Nacional de Aviación Civil) para el vuelo del globo el 29 de Junio de 2013.

FRECUENCIAS:

Frecuencias de Operación y Coordinación:
Rpt Subida : 435.950 FM con subtono de 123 Hz.
Rpt Bajada : 145.950 FM
Beacon APRS: 144.930 FM, (APRS, Packet 1200, AFSK, Bell 202, c/90 seg) y
Beacon APRS: 145.950 FM, (APRS, Packet 1200, AFSK, Bell 202, c/90 seg)
Beacon   CW: 145.950 FM/CW
Fotos  SSTV: 145.950 FM (SSTV formato Robot 36)
Radiosonda:  402.700 o 402.840 FM ancho, Vaisala RS92SGP,
Internet:     http://aprs.fi?call=lu7aa-11
Coord.   HF:   7.095 LSB (+/-10 KHz) Frecuencia de coordinación y enlace.
Coord.  VHF: 146.640 FM  (-600 SubT 110.9) Rpt LU1UG Radio Club Pampeano de Gral. Pico.



CERTIFICADOS:

	Por tratarse de un desarrollo satelital, los QSOs que se realicen con LU7AA/U y/o LU4AAO mediante el repetidor en vuelo, son válidos para el Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano, cuyos detalles están en:   Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.   Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
	A los 10 participantes que realicen mayor sumatoria de distancias x contactos usando el repetidor en vuelo, se les reconocerá con un Certificado Especial que cumple el art. 35 de la Res. 50/SC/98 y es válido para ascensos. Para ello hay que bajar y llenar la planilla: Globo_29jun2013.xls, y enviarla antes del 29 de Julio de 2013 a: parapente(arroba)amsat.org.ar y lu4aao(arroba)gmail.com.
	Además, el QSO que se realice con LU7AA/U mediante el repetidor en vuelo o por la frecuencia en HF, es válido para el Diploma Operaciones de Campo que emite LU7EO Avellaneda Radio Club, cuyos detalles y bases están en:   Diploma Operaciones de Campo del Avellaneda Radio Club.

MAPAS PARA UI-View32, ALCANCE, COBERTURA Y VISUALIZACIÓN EN INTERNET:

Mapas:

Mapa georeferenciado (1279 x 776 pixeles, 293 KB), para usar con el UI-View32. También baje el archivo pico.txt. Para poner el mapa activo en UI-View copie los archivos pico.jpg y pico.txt ej el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar pico.txt a pico.inf , refrescar mapas y cargar el mapa Pico. Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

El packet con formato APRS se emite también por 144.930 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en: http://aprs.fi/lu7aa-11.

Otros mapas georeferenciados:

Para poner los mapas activos en UI-View32 copie los archivos ".jpg" y ".inf" en el directorio \Program Files\Peak Systems\UI-View32\MAPS. Refresque mapas y cargue los mapas cuyos nombres están dentro de los archivos ".inf". Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

Lincoln_Junin_BsAs.jpg.
Lincoln_Junin_BsAs.inf.

Frontera_La_Pampa_Cordoba.jpg.
Frontera_La_Pampa_Cordoba.inf.

Gral_Pico_zona.jpg.
Gral_Pico_zona.inf.

Gral_Pico_La_Pampa_detalle.jpg.
Gral_Pico_La_Pampa_detalle.inf.


Alcance:

El alcance radioeléctrico en VHF/UHF es función de la altura de las antenas y de factores eléctricos tales como una relación entre la potencia, la sensibilidad,la ganancia de las antenas y el ruido en el extremo receptor, entre otras variables.

Si los factores eléctricos fueran los adecuados, entonces el alcance depende fuertemente de la altura. Aquí se proporciona un gráfico que relaciona el horizonte en Km de una antena en función de su altura sobre tierra.

Cobertura:

A continuación se proporciona un gráfico de posible cobertura, para el caso de máxima altura cercana a Gral. Pico, comprobado en los anteriores lanzamientos.

http://amsat.org.ar/picocubr.jpg

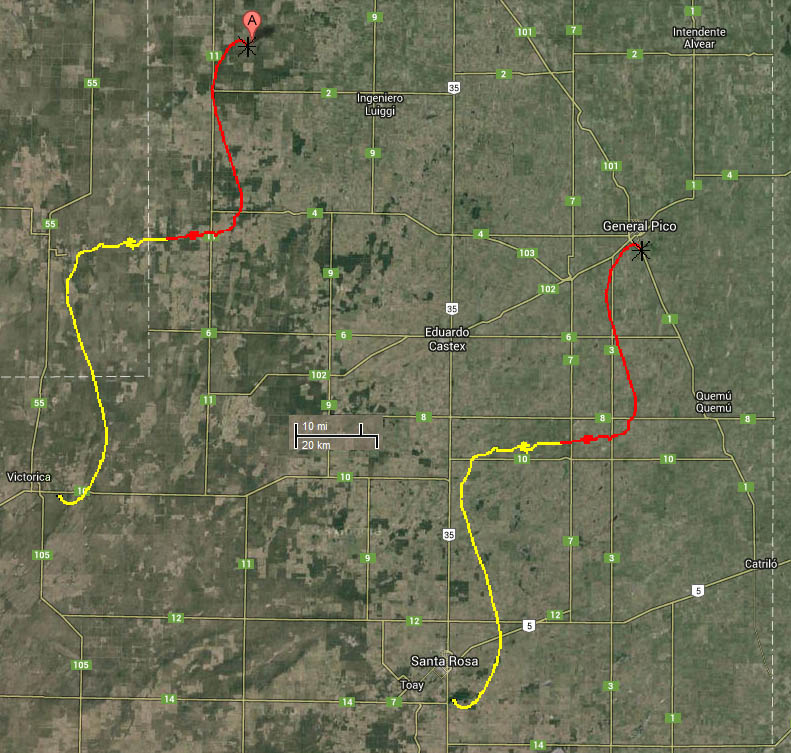

Posible Trayectoria:

	Posible trayectoria para las condiciones del 19jun2013
	Posible trayectoria para las condiciones del 25jun2013

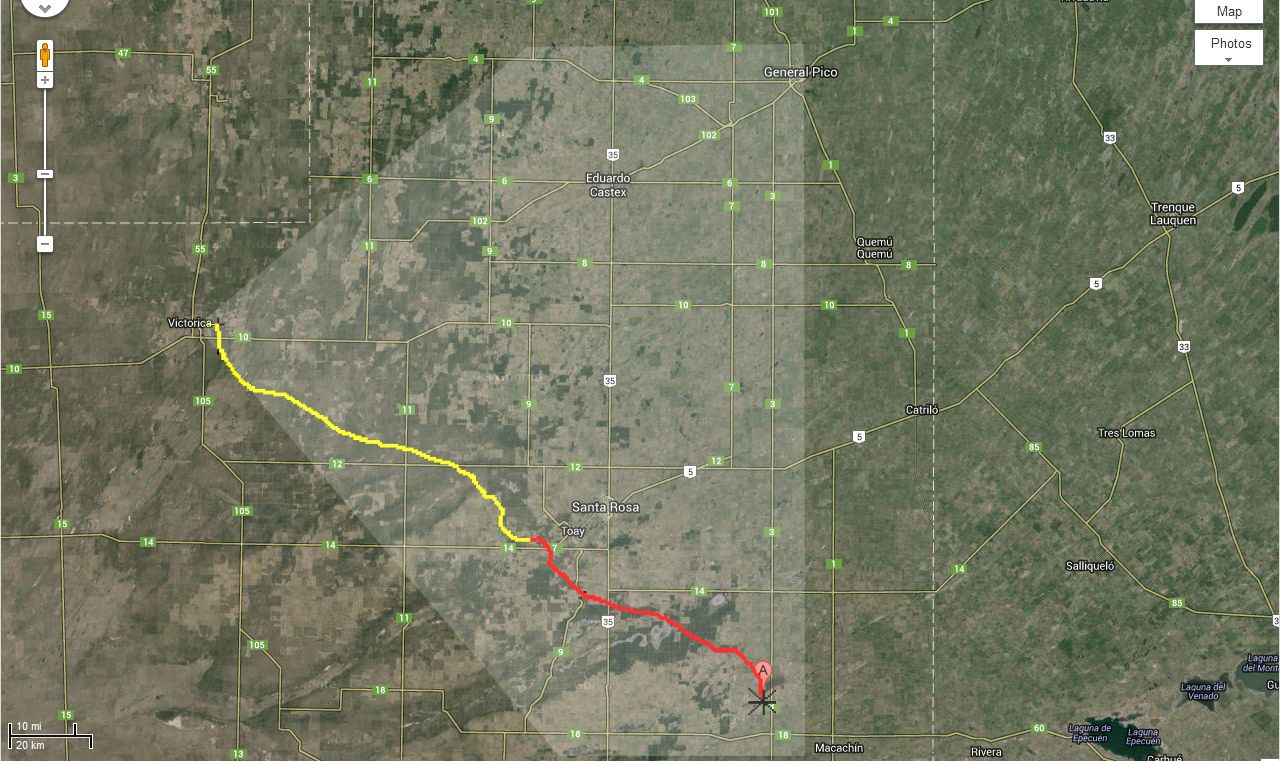

	Posible trayectoria para las condiciones del 27jun2013

ANTENAS Y DUPLEXORES:

Para recibir a la carga útil en VHF una vez que esta alcance una altura se acuerdo al gráfico de arriba, será suficiente un handy.

Para comunicar vía el repetidor en vuelo, así como para usar satélites actuales o planificados será necesario usar una antena con mayor ganancia. Los invitamos a ver la selección de antenas para este uso que están en: Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.

SOFTWARE DE UTILIDAD:

En esta sección se facilita una serie de vínculos par brindar soporte a quienes deseen participar en este experiencia.

UI-View32: Software para decodificar APRS y mostrar ubicaciones de estaciones en un mapa.

UI-View32: Lo mismo de otro server.

CWGET145. CWGET: Sencillo y eficiente programa de captura de CW, que además tiene un grabador de sonido eficiente. (722 KB)

SondeMonitor: Completo programa de captura de señales de radiosondas meteorológicas. (1,6 MB)

http://www.mixw.net: Sitio principal para bajar el MixW, programa para comunicaciones en diversos modos digitales, incluido SSTV.

Setup_RXSSTV.rar. RX-SSTV: Sencillo y eficiente programa de recepción de SSTV, cuya principal ventaja es que decodifica y almacena automaticamente en segundo plano, permitiendo operación desatendida.

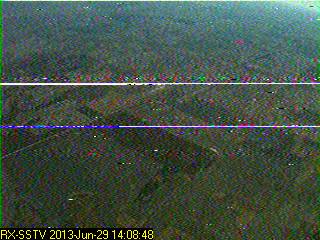

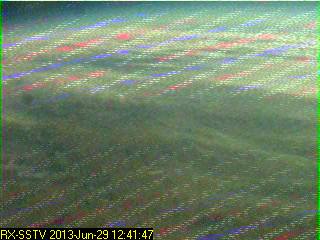

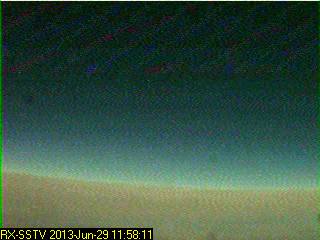

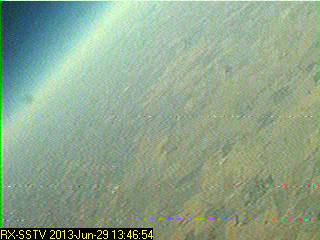

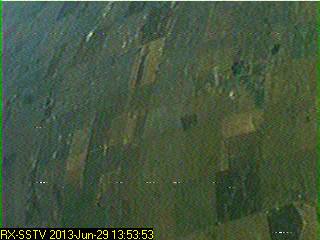

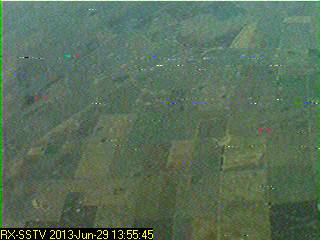

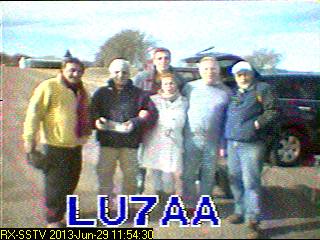

Este desarrollo incluye la transmisión de imágenes via SSTV modalidad R-36 (Robot 36) en tiempo real y dado que este modo no es de uso mayoritario en nuestro medio, se hicieron pruebas complementarias para ganar experiencia.

Audio de la imagen en SSTV R36, que puede usar para probar y reproducir localmente en su PC. (40", 11 KHz, 16 bits, 814 KB). Si en su PC en la entrada de grabación selecciona "mezcla mono o estereo" y usa cualquier reproductor de sonido con un programa para SSTV, y ajusta los niveles adecuadamente, debería observar algo parecido a esta imagen que puede agrandar haciendo click sobre el ícono a la izquierda.

CÁLCULO DE POSICIÓN DEL GLOBO EN TÉRMINOS DE RADIALES DE VOR

Utilidad desarrollada por Amsat Argentina para el cálculo de radiales de VOR
Haga click sobre la imagen para correr el programa.

PRESENCIA EN OTROS AMSAT, RADIO CLUBES Y MEDIOS DE DIFUSIÓN:

	Artículo sobre este lanzamiento como nota de tapa en la revista del Radio Club Argentino: http://amsat.org.ar/rca1307.jpg
	Información en el BBS de Amsat NA: msg103881.html o bien: msg103881.html
	Información en el boletín de CX1AA Radio Club Uruguayo: CX1AA_boletin368.pdf

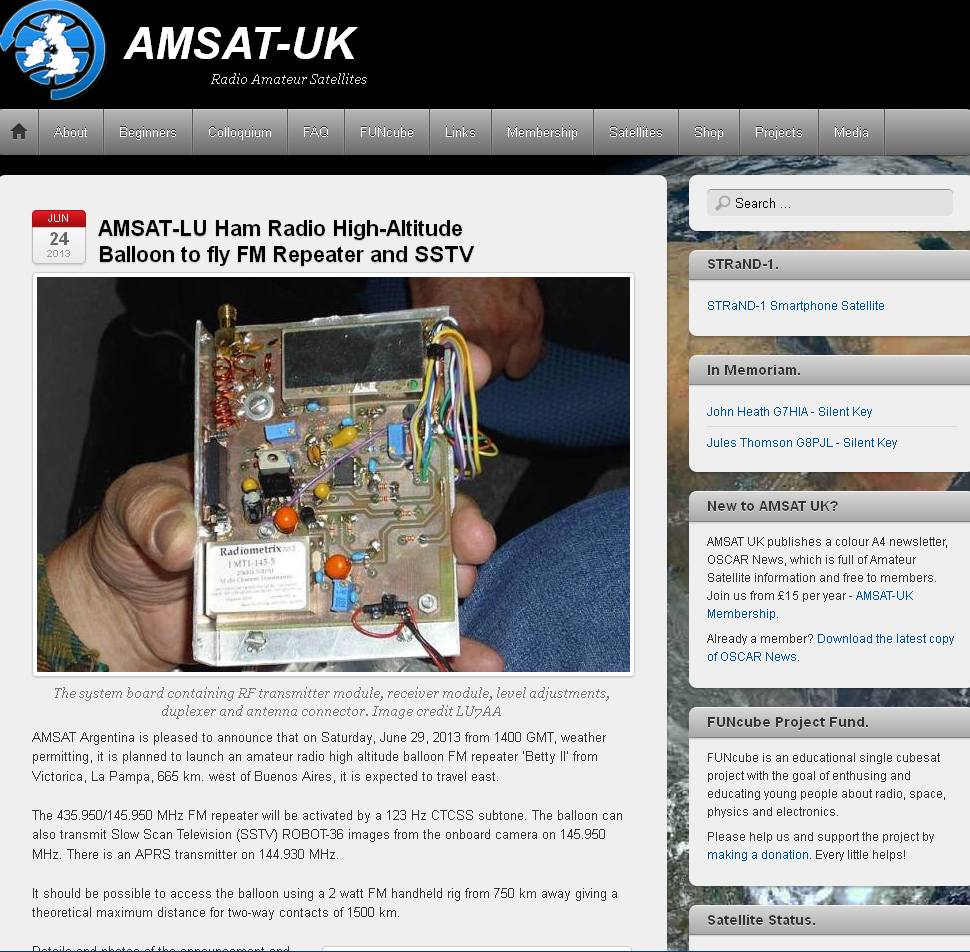

	Información en página principal de Amsat-UK: Amsat_UK_globo29.jpg
	Información en Radionoticias: Información en la revista Radionoticias

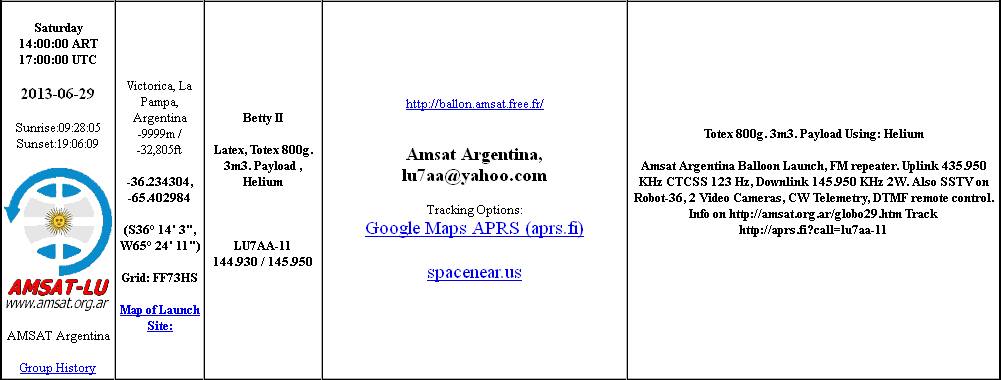

	Información en el sitio web de ARHAB (Amateur Radio High Altitute Ballooning): arhab_betty_2.jpg

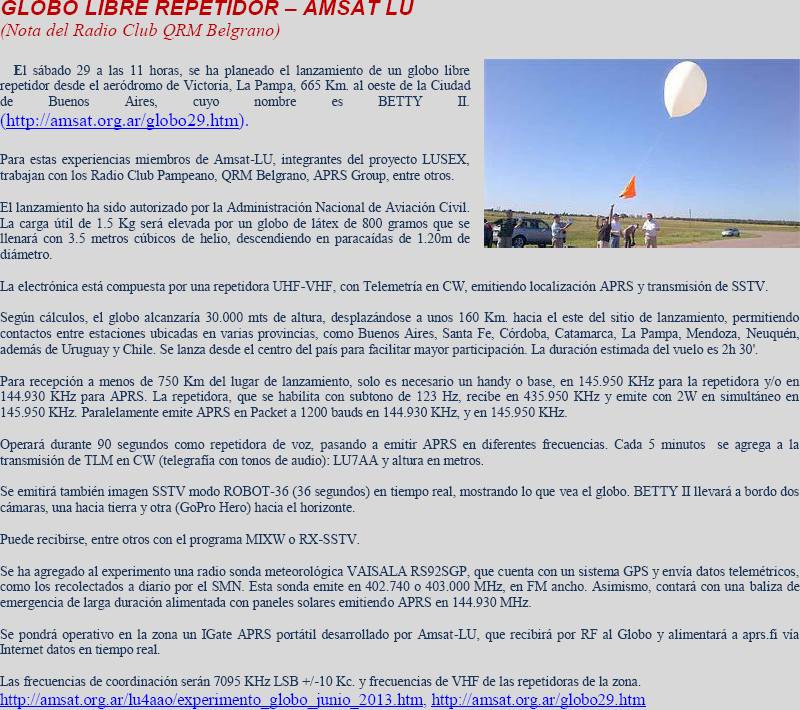

	Información en boletín escrito del 25 de Junio de 2013 de OA4O Radio Club Peruano. Boletín Radio Club Peruano 25jun2013.
	Diario Infohuella de Victorica.
	Diario Día por Día de La Pampa.
	Diario La Arena, de La Pampa.

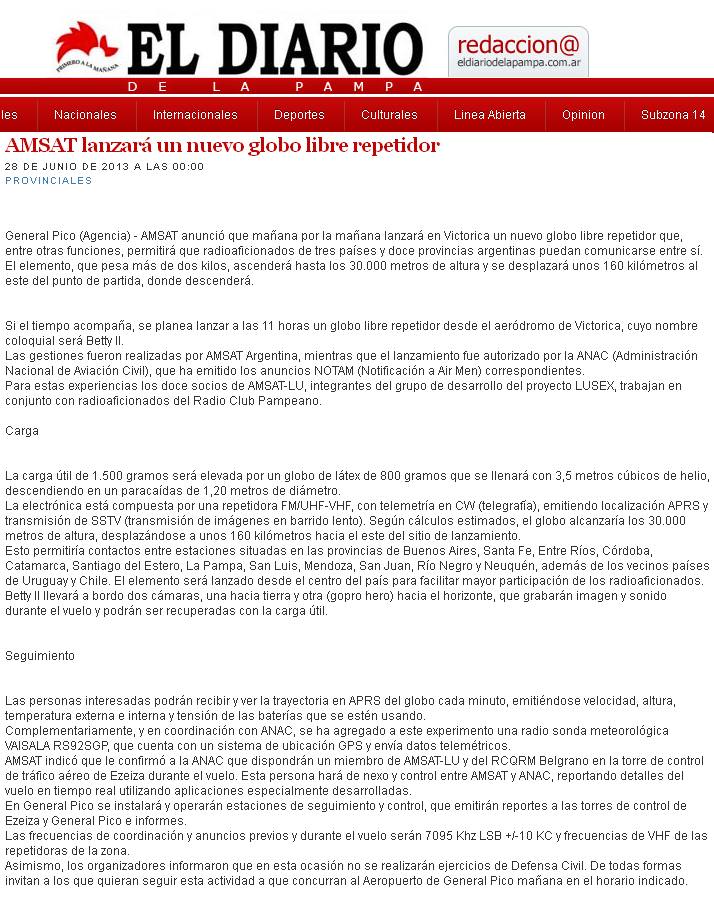

	o bien aquí: El Diario de La Pampa.
	Diario InfoPico de Gral. Pico, La Pampa.

(en construcción)


METEOROLOGÍA:

Vea las más recientes imágenes meteorológicas, los próximos pasos de los satélites meteorológicos en el servidor de Amsat Argentina: http://amsat.org.ar/wx/index.html

PROPAGACIÓN:

Como se menciona arriba se usará la banda de 40 metros para mantener comunicaciones de coordinación entre los diversos equipos intervinientes. Aquí se presentan dos predicciones con mención de la metodología utilizada. Cabe mencionar que si bien el R&S Prop Wiz hace cálculos para distancias relativamente cortas, por ejemplo el trayecto Victorica-Gral.Pico, no está optimizado para la modalidad NVIS, que es la imperante para distancias como la involucrada, de aproximadamente 160 KM. El ASAPS del IPS Australia, tuvo en cuenta la modalidad NVIS desde su desarrollo.

	Predicción de propagación del IPS de Australia para los trayectos Gral. Pico - Victorica y Gral.Pico - Buenos Aires, para índices T=60, SSN=63, SFI=111, ponderación entre medidos y calculados para el 28jun2013. Propagación 28 de Junio de 2013. Página de Propagación, en el sitio web del Radio Club QRM Belgrano, con gráficos, datos e índices en tiempo real.

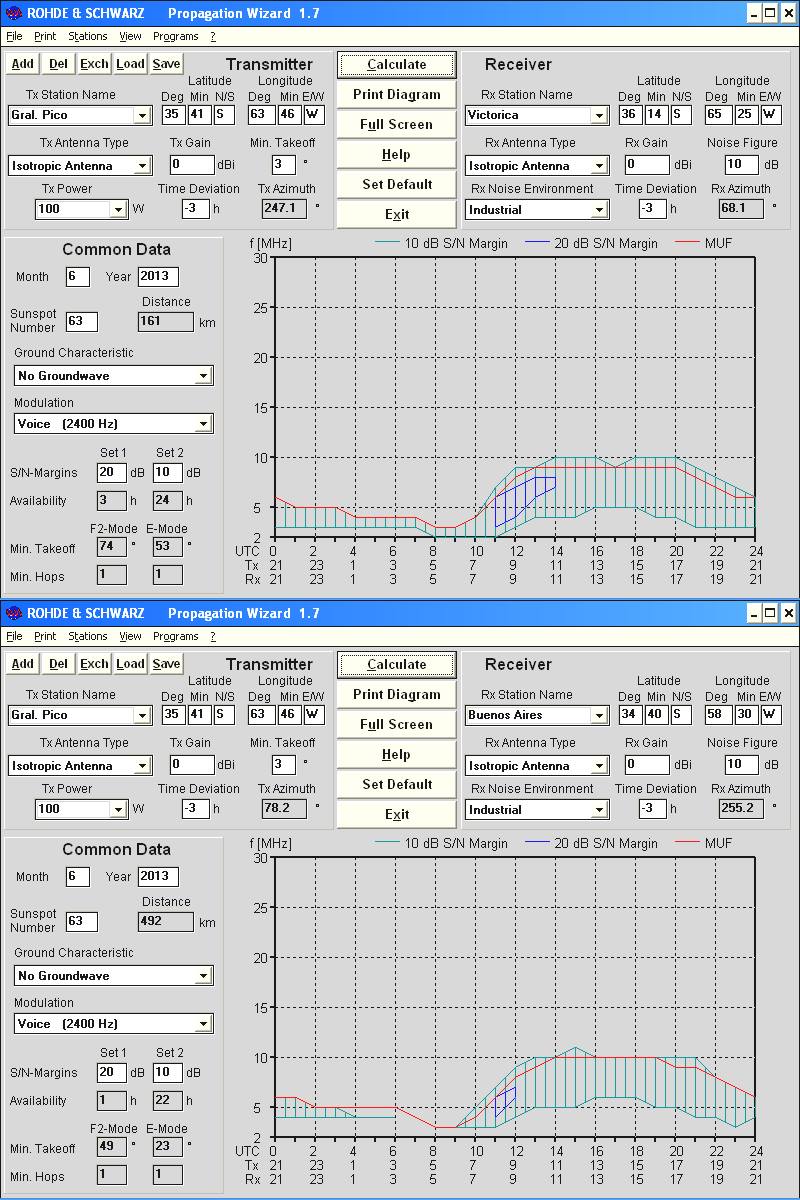

	Predicción de propagación a partir del Prop Whiz de Rohde & Schwarz, para los trayectos Gral. Pico - Victorica y Gral.Pico - Buenos Aires, para índice SSN=63, y Junio de de 2013. Propagación Junio de 2013. Página de Propagación, en el sitio web del Radio Club QRM Belgrano, con gráficos, datos e índices en tiempo real.

FOTOS DE LOS PREPARATIVOS Y EL LANZAMIENTO:

Haga click sobre las fotografías para agrandarlas o bajarlas.

	Vista area del aeropuerto de Gral. Pico.
	Acercamiento de la vista area del aeropuerto de Gral. Pico. El edificio fue utilizado para este operativo. Las coordenadas indicadas arriba corresponden a la plataforma a la izquierda.
	Vista de alguna de las instalaciones del aeropuerto y su torre de control.

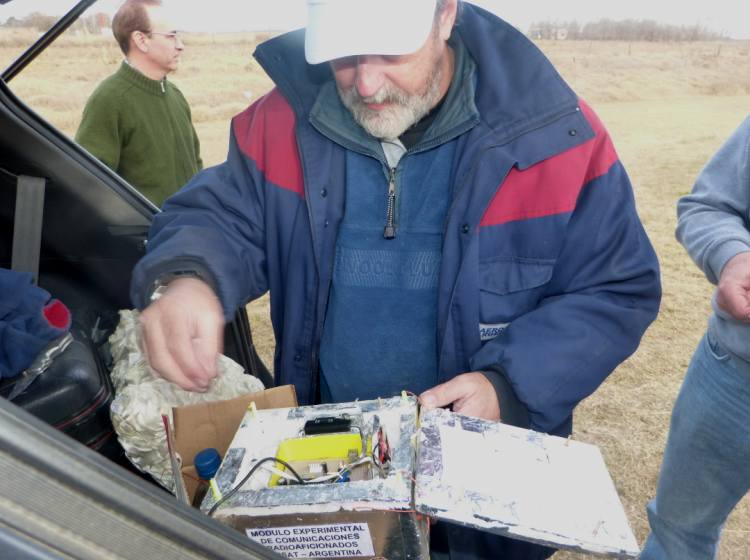

	Adrián, LU1CGB y Alberto, LU1DCX, desempacan los elementos de la carga útil para dar comienzo a su puesta en marcha.
	Juan Carlos, LU4AGC, en el comienzo del armado de la estación de control en Gral. Pico.
	Alberto, LU1DCX e Ignacio, LU1ESY, preparan la carga útil y verifican la cámara de SSTV.

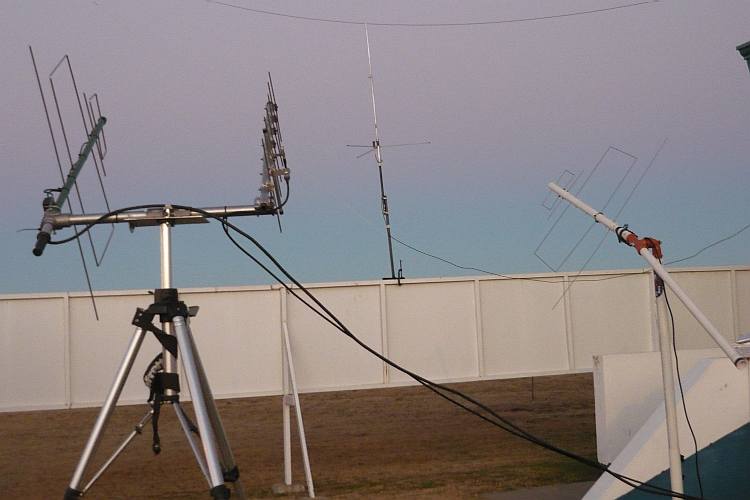

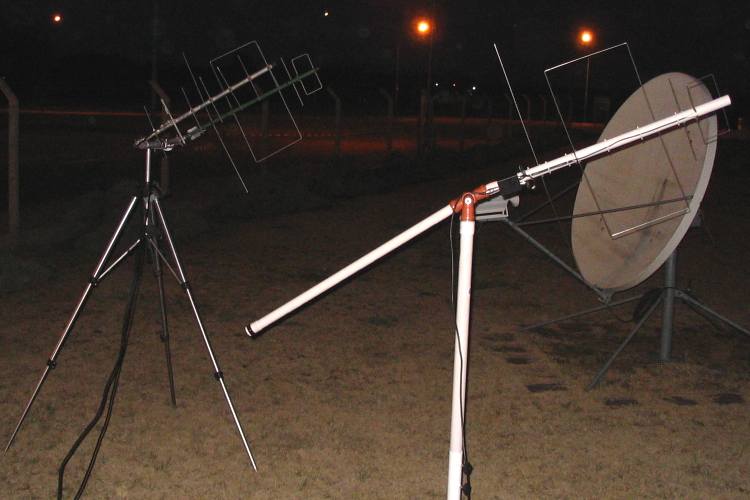

	Antenas para VHF / UHF tal como fueron instaladas la noche anterior.
	Antenas para VHF / UHF en la estación de control en Gral. Pico.

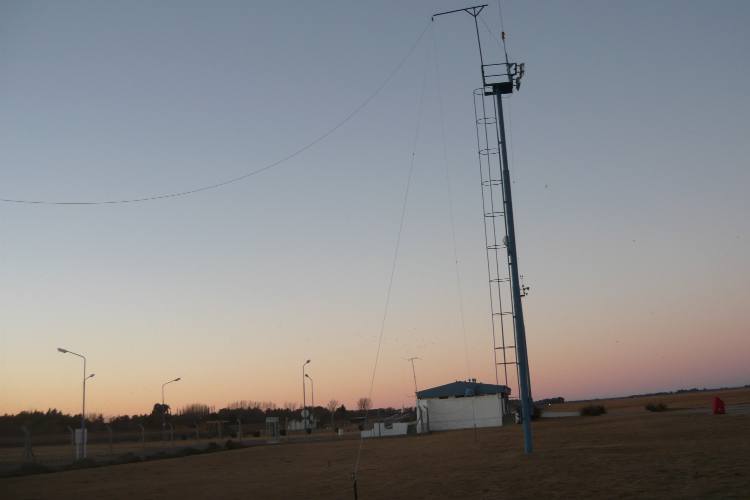

	Antenas para HF en la estación de control en Gral. Pico.
	Adrián, LU1CGB y Pedro, LU7ABF, en el armado del centro de control.

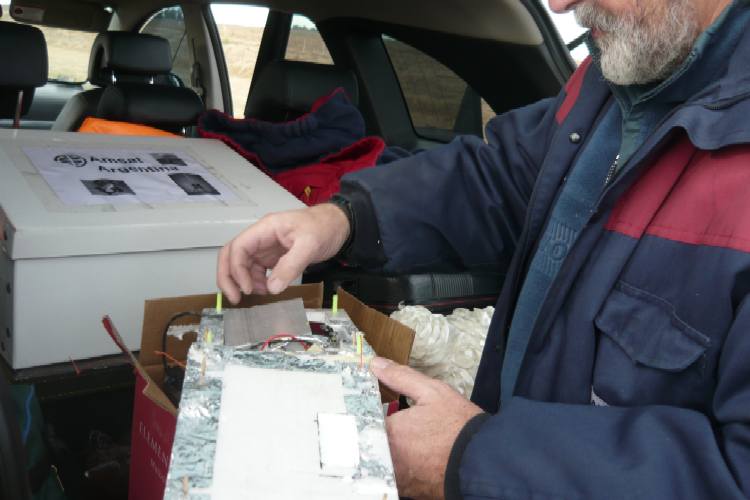

	Instalación de las ´baterías y cierre del contenedor.
	Prueba de la unidad completa en exteriores.

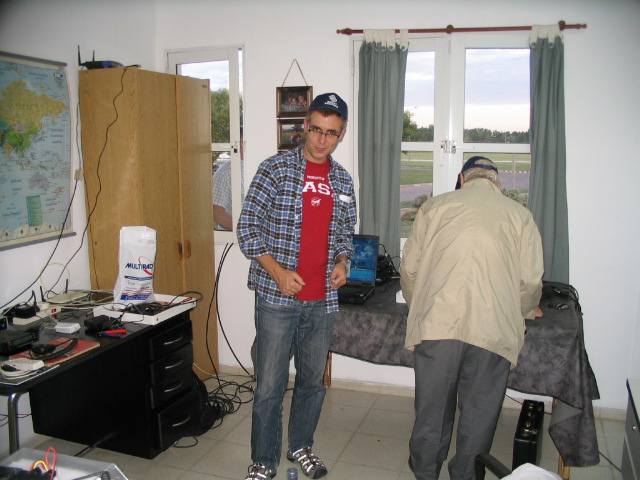

	Se termina el armado del centro de control. Aquí están: Juan Carlos, LU4AGC: Alberto, LU1DCX; Adrián, LU1CGB; Ignacio, LU1ESY; Juan Carlos, LU9DO y Pedro, LU7ABF.
	En viaje desde Gral. Pico hacia Victorica: Gonzalo, LU1UGA; Juan Carlos, LU4AGC; Beatriz, LU2BB y Marcelo, LU2UMM.
	Parte del grupo de lanzamiento a poco de llegar al aerodromo de Victorica: Adrián, LU1CGB; Luis, LU8YY; Ignacio,LU1ESY; Beatriz, LU2BB; Alberto, LU1DCX; Juan Carlos, LU4AGC y Marcelo, LU1UMM
	Comienzan los preparativos en Victorica: Juan Carlos, LU4AGC; Alberto, LU1DX; Ignacio, LU1ESY; Adrián, LU1CGB; Beatriz, LU2BB y Marcelo, LU1UMM.

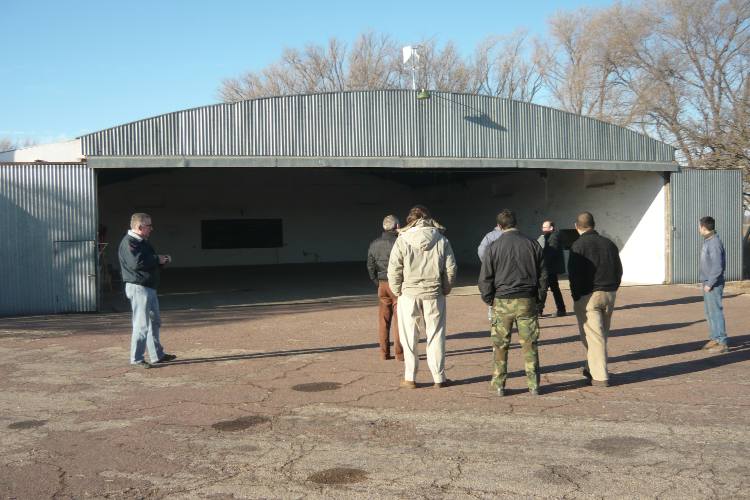

	La gente de Victorica, había preparado este hangar por si las condiciones meteorológicas así lo requerían.

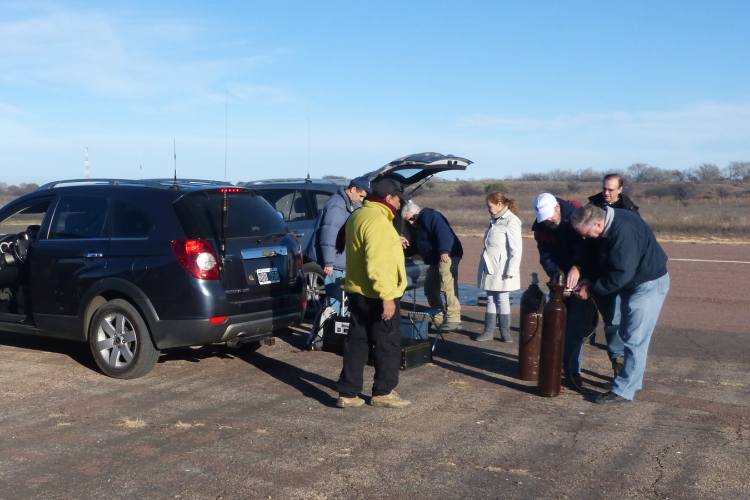

	Alberto, LU1DCX y Juan Carlos, LU4AGC, preparan los tanques de helio. Más atrás están Marcelo, LU1UMM y Gonzalo, LU1UGA.
	Ignacio, LU1ESY y Juan Carlos, LU4AGC, en la inspección previa de uno del globo de 800 gramos.
	Juan Carlos, LU4AGC; Adrián, LU1CGB; Beatriz, LU2BB e Ignacio, LU1ESY, en la inspección de otro de los globos, el de 600 gramos, seleccionados para este vuelo.

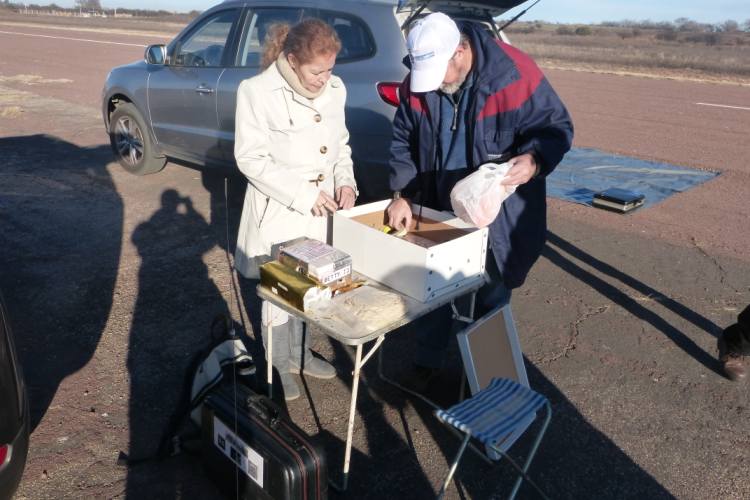

	Beatriz, LU2BB y Alberto, LU1DCX, preparan la mesa para el armado de la carga util.

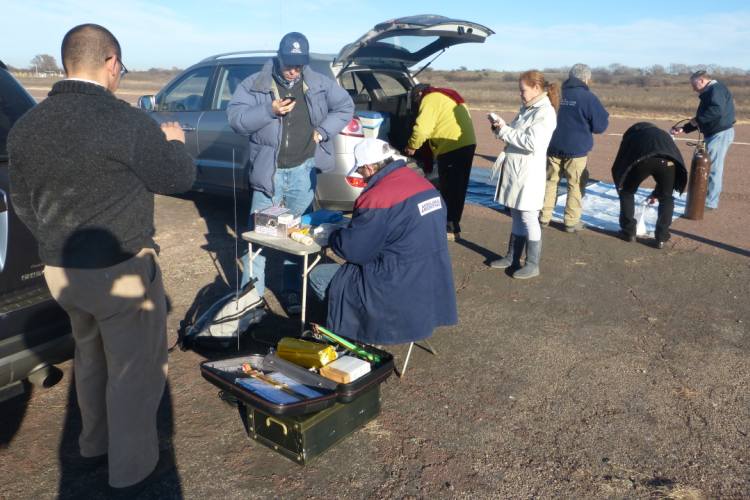

	La mesa de preparación de la carga util está preparada y se tiende la lona para el inflado del globo.
	Juan Carlos, LU4AGC; Adrián, LU1CGB; Beatriz, LU2BB e Ignacio, LU1ESY revisan uno de los globos antes del inflado.

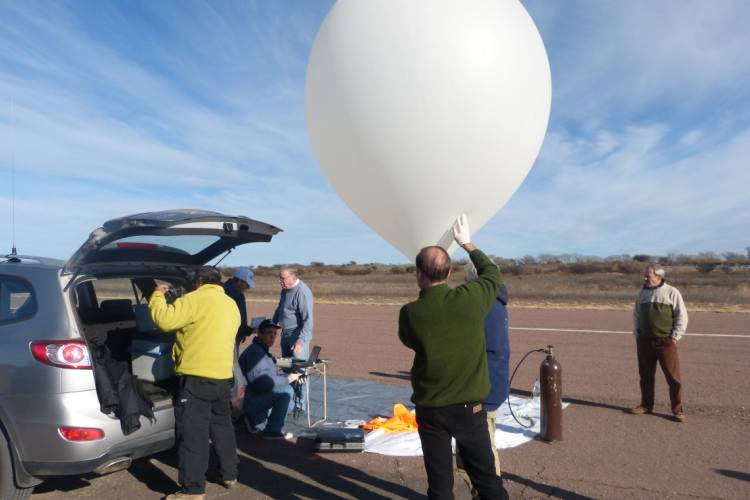

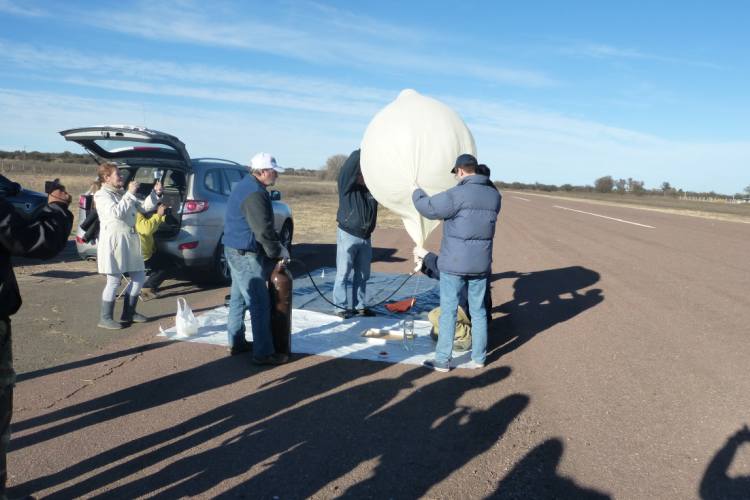

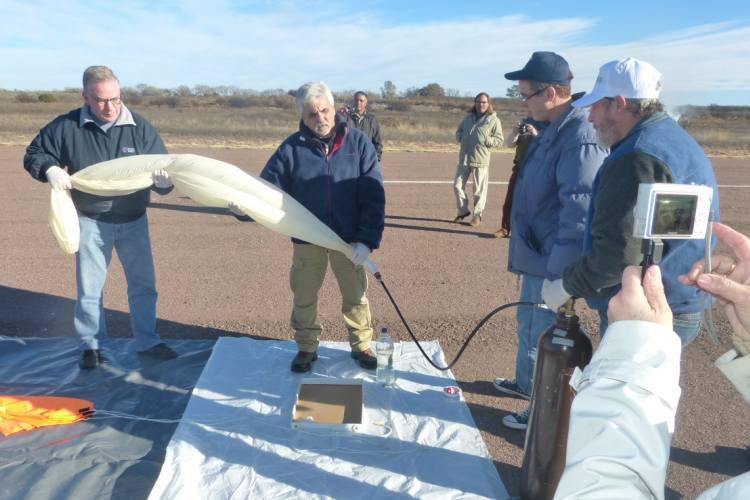

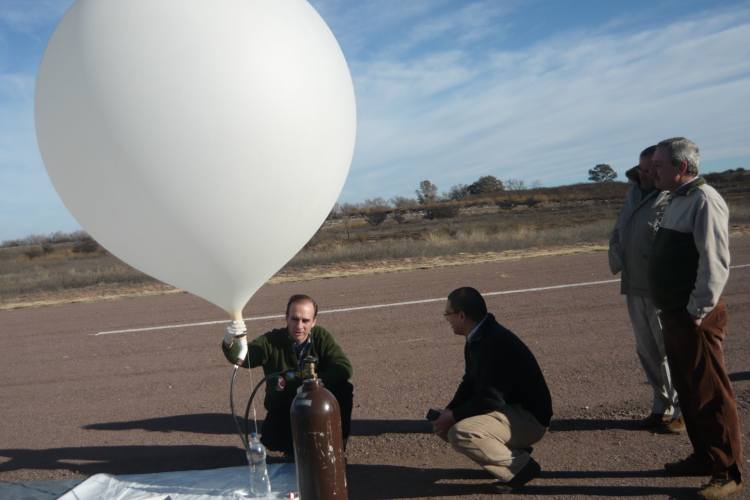

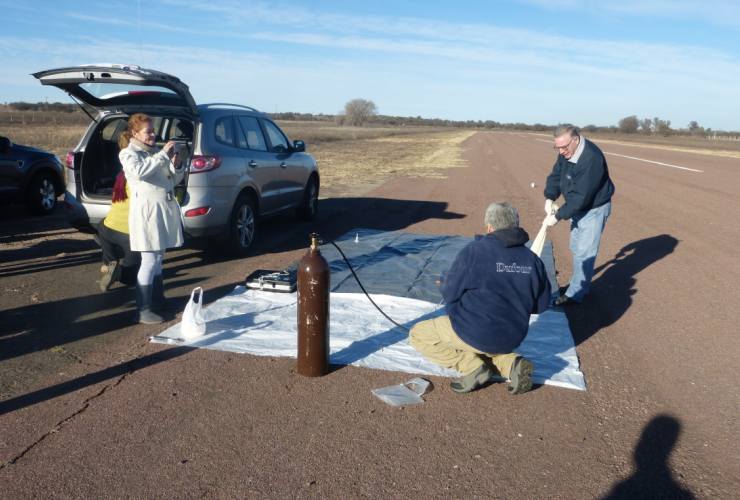

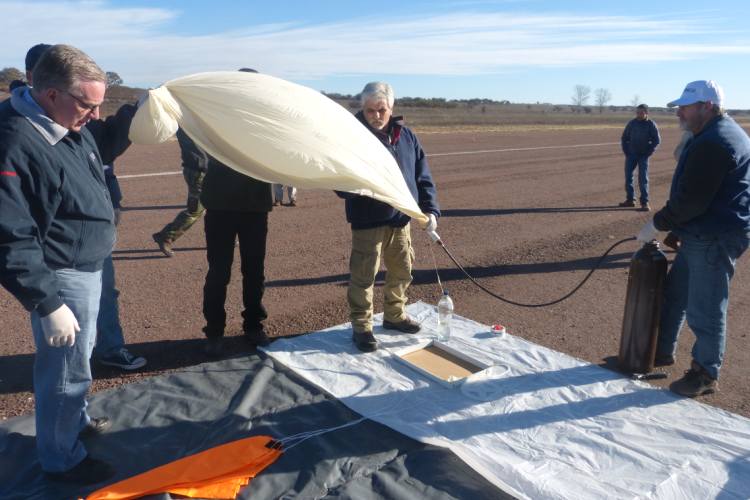

	Comienza el inflado: Beatriz, LU2BB; Ignacio, LU1ESY y Juan Carlos, LU4AGC.
	Juan Carlos, LU4AGC; Ignacio, LU1ESY y Adrián, LU1CGB en el inflado del globo. Más atrás está Gonzalo, LU1UGA.
	La baliza Vaisala, Ya atada al resto de la carga util a la espera del lanzamiento.

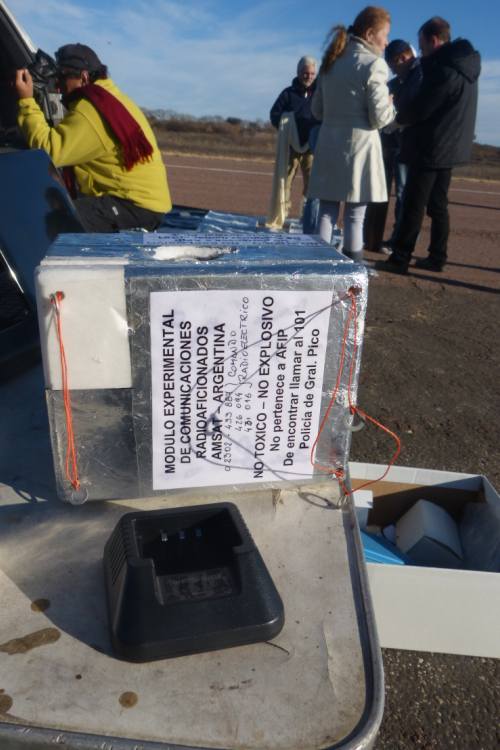

	El contenedor con la carga util en su interior. Más atrás están; Luis, LU8YY; Ignacio, LU1ESY; Beatriz, LU2BB: y Marcelo, LU1UMM.
	Comienza el inflado. Juan Carlos, LU4AGC; Ignacio, LU1ESY; Adrián, LU1CGB y Alberto, LU1DCX.
	Juan Carlos, LU4AGC, sostiene el globo en el momento del inflado, con Ignacio, Lu1ESY y Alberto, LUDCX, dosificando el flujo de helio.
	Prosigue el inflado del globo.
	Marcelo, LU1UMM, sostiene el globo mientras se verifica su empuje, y se le adosa la carga útil.
	Luis, LU8YY, intentando emitir información en tiempo real por internet, Adrián, LU1CGB; Juan Carlos, LU4AGC; Ignacio, LU1ESY y Adrián, conectan la carga util al anillo del paracaidas.
	Cierre de la carga útil: Juan Carlos, LU4AGC; Adrián, LU1CGB; Ignacio, LU1ESY; Alberto, LU1ESY y Beatriz, LU2BB.
	Preparación del paracaídas por Juan Carlos, LU4AGC y Gonzalo, LU1UGA. Más atrás está Adrián, LU1CGB,

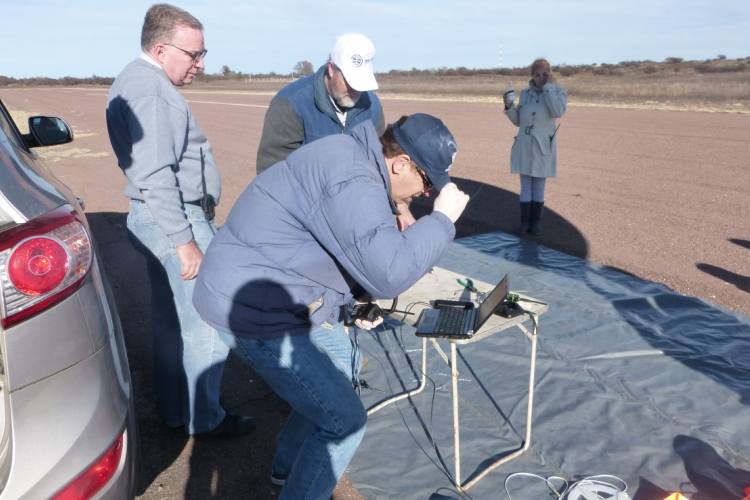

	Última verificación de los datos transmitidos por la carga útil antes del lanzamiento.
	Instantes antes del lanzamiento: Luis, LU8YY; Alberto, LU1DCX; Adrián, LU1CGB; Juan Carlos, LU4AGC y Marcelo, LU1UMM, que sostiene el globo.
	11:20 hs: Lanzamiento del globo.

FOTOS y GRÁFICOS DEL VUELO:

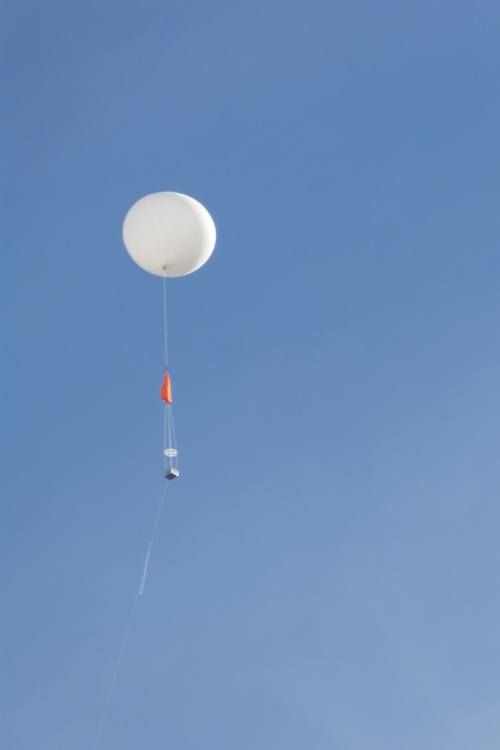

	Ganando altura: El globo, el paracaídas, el anillo separador, la carga útil principal y más abajo la radiosonda Vaisala.
	Adrian, LU1CGB, haciendo los primeros comunicados vía el repetidor a bordo del globo.
	Se hicieron presente reporteros de un canal de televisión de Santa Rosa, La Pampa, a quienes Adrián, LU1CGB, les explica en que consisten estas pruebas y el funcionamiento del repetidor.
	En Victorica antes de la salida para la operación de rescate: El encargado del aerodromo de Victorica; Alberto, LU1DCX; Beatriz, LU2BB; Luis, LU8YY; Marcelo, LU1UMM y Adrián, LU1CGB.

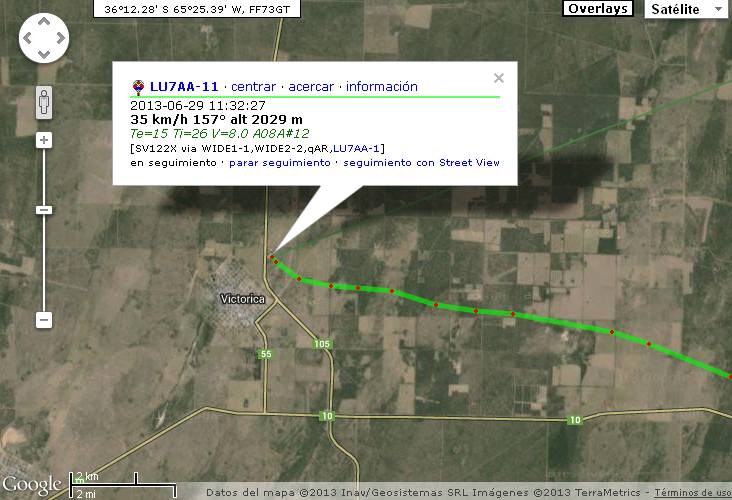

	Primeros datos después del lanzamiento recibidos desde el Control de Vuelo en Gral.Pico a las 11:32 hs LU con 2029 metros de altura y subidos a APRS.fi

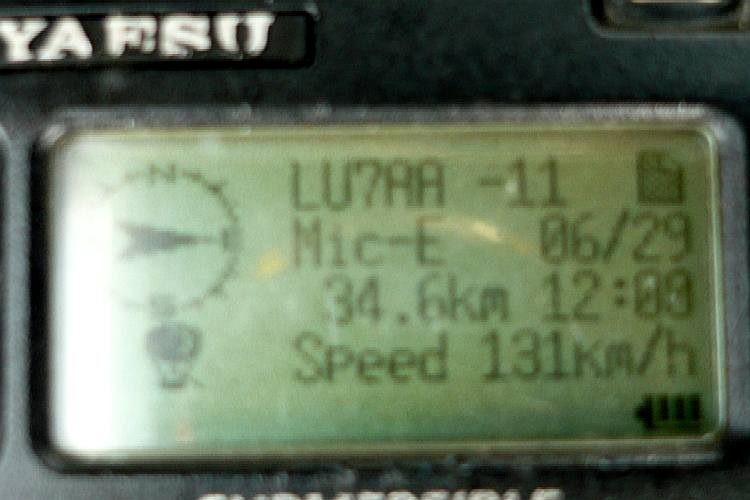

	Indicación a las 12 hs en Victorica de dirección y distancia respecto del globo y velocidad del mismo.
	Raul, LU5AG, dos operadoras de tráfico aéreo y la supervisora Mirta, en Ezeiza / Baires Control.
	LU7AA/U en 7095 KHz, operada por LU6UO, Héctor, en el centro de control en Gral. Pico.

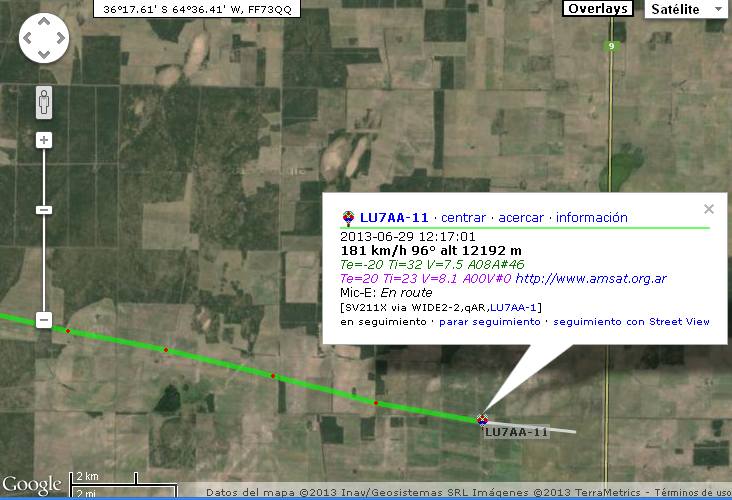

	Datos de las 12:17 hs LU, con 12.192 metros de altura y vientos de 181 KM/H
	Raul, LU5AG, en el puesto de coordinación en Ezeiza

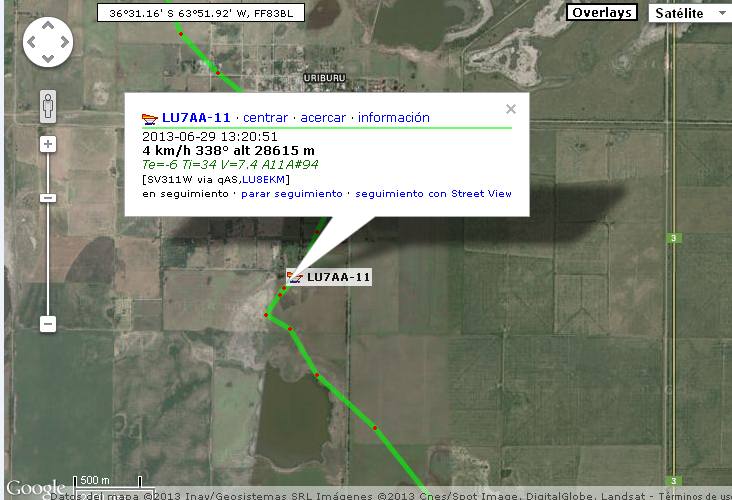

	A las 13:20 hs LU explota el globo con 28.615 metros de altura y comienza el descenso. Notar como cambia el ícono de globo durante el ascenso, a deslizador durante el descenso.

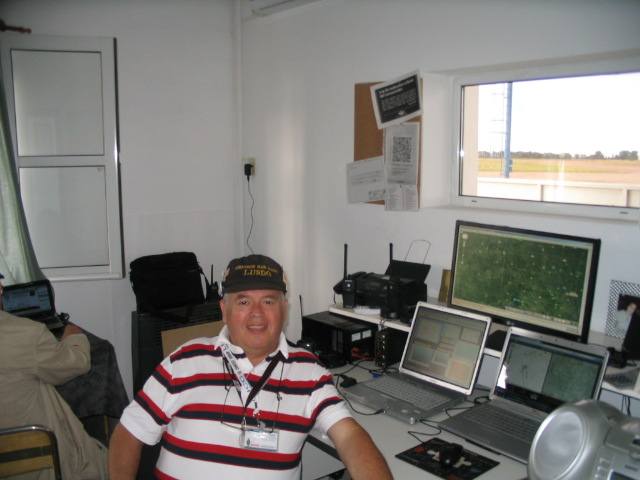

	Juan Carlos, LU9DO, operando en el centro de control en Gral. Pico. A la izquierda y en otra mesa. está Pedro, LU9AF.

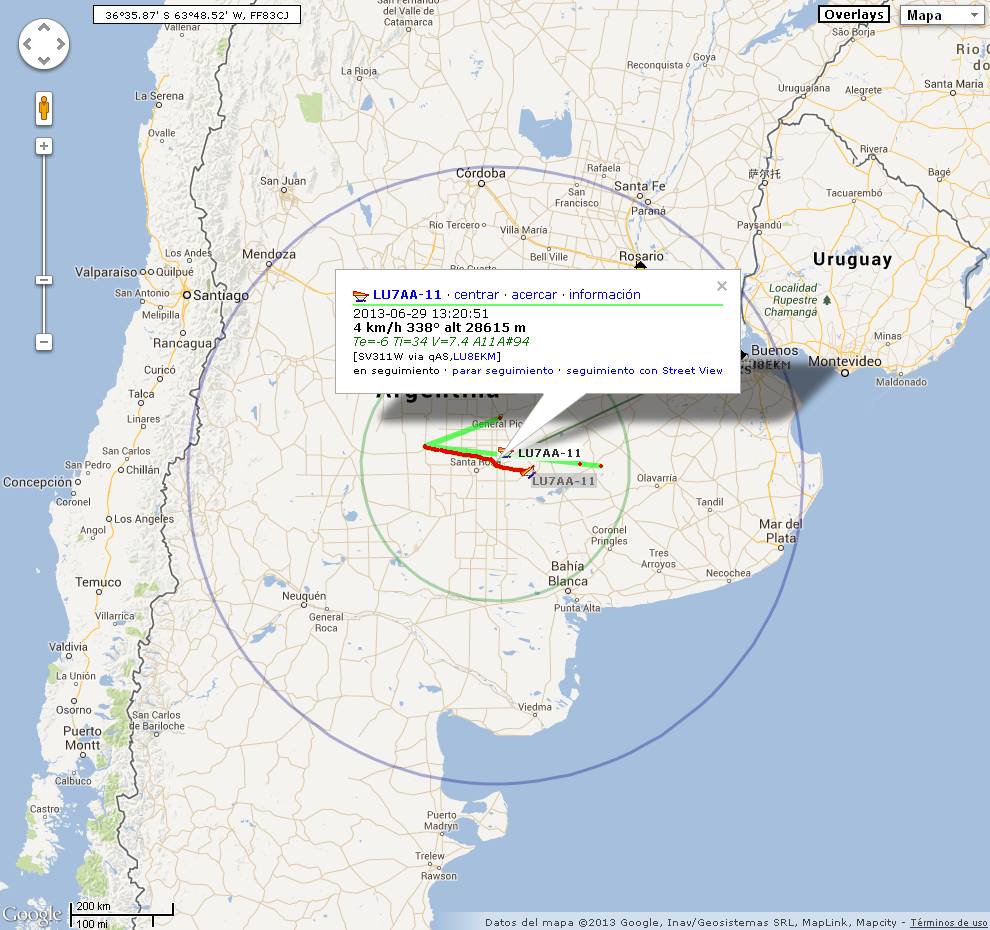

	Diagrama de cobertura para la posición y altura máxima del globo a las 13:20 hs según APRS.fi.
	Operadora de Tráfico Aéreo; Raul, LU5AG y la supervisora Mirta,

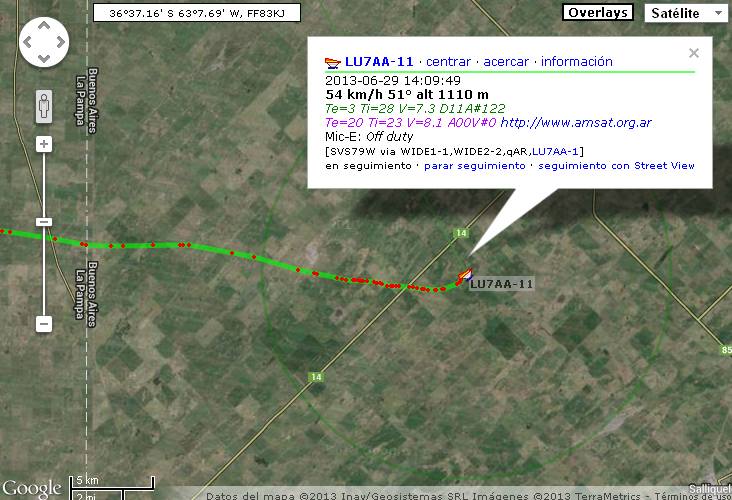

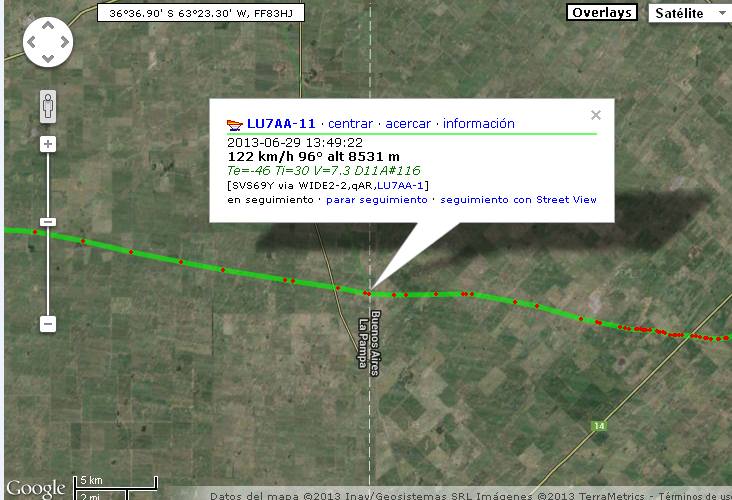

	A las 13:49 hs LU y durante el descenso, con 8531 metros de altura el experimento pasa a la Provincia de Buenos Aires.
	Última transmisión recibida desde Gral. Pico y subida a internet a las 14:09 hs LU con solo 1110 metros, unos pocos minutos antes de la caída.

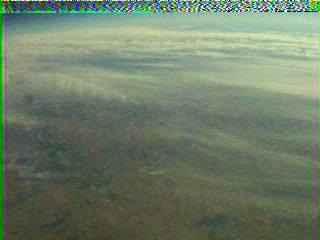

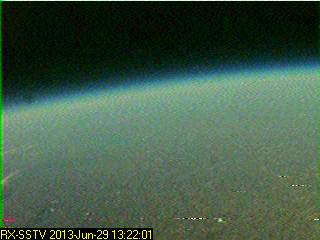

IMÁGENES RECIBIDAS EN TIEMPO REAL DESDE EL GLOBO EN SSTV:

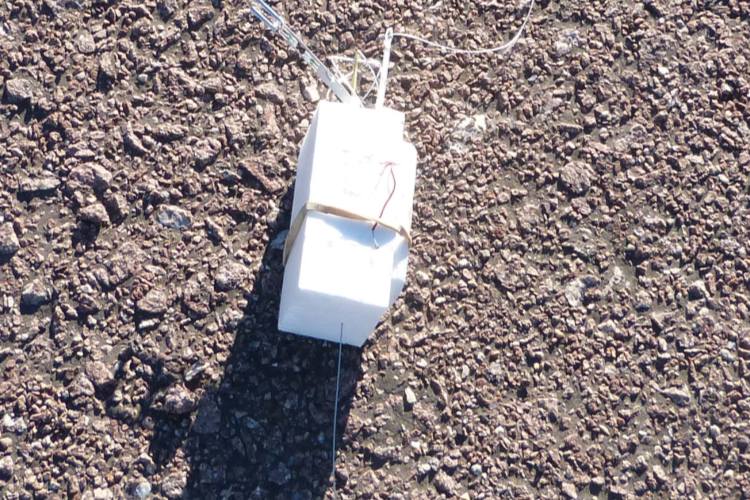

Las tres primeras imágenes fueron tomadas por una cámara en tierra, subidas y repetidas por el globo en vuelo. Los nombres de archivo reflejan día y hora de la recepción de cada imagen.

IMÁGENES EXTRAÍDAS DE LA CÁMARA HD:

Haga click sobre estas imágenes para agrandar.

FOTOS DE LA RECUPERACIÓN:

	La carga útil descendió en paracaídas en los alrededores de Quenumá, Provincia de Buenos Aires. Aquí están Gonzalo, LU1UGA; Marcelo, LU1UMM y Juan Carlos, LU4AGC.

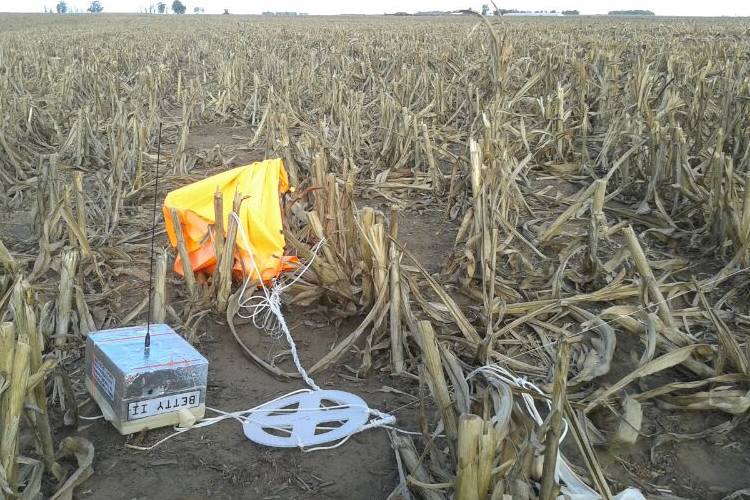

	La carga útil tal como cayó, con toda su electrónica funcionando y reportando su posición. Se alcanza a ver el paracaídas, el anillo separador, la cuerda que une la radiosonda Vaisala y restos del globo.
	Foto grupal en el lugar del descenso, con la carga útil recuperada y gente del campo donde se recuperó.

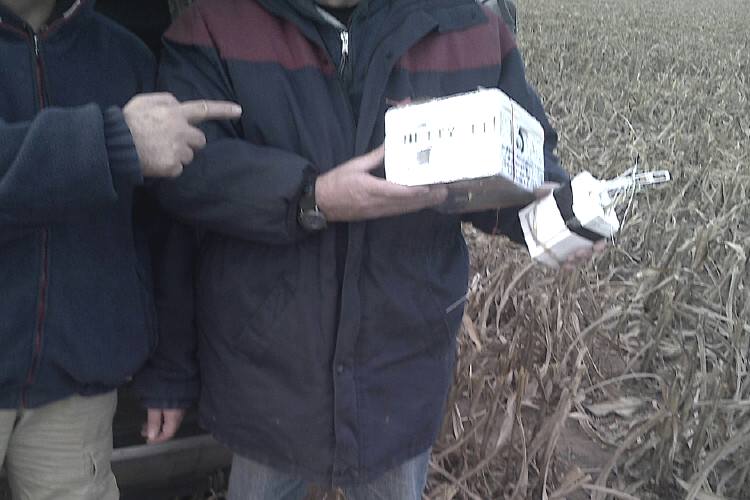

	Recuperación de la carga útil. La carga útil recién recuperada: el contenedor principal y la radiosonda Vaisala.
	Alberto, LU1DCX, con la carga recuperada e Ignacio, LU1ESY.
	Adrián, LU1CGB; Ignacio, LU1ESY y Alberto, LU1DCX, festejan la recuperación de la carga.
	Marcelo, LU1UMM; Beatriz, LU2BB y Juan Carlos, LU4AGC, en la entrada a Quenumá.
	Adrián, LU1CGB; Beatriz, LU2BB; Alberto, LU1DCX; Gonzalo, LU1UGA; Marcelo, LU1UMM y Juan Carlos, LU4AGC, muestran en contenedor principal de la carga útil.
	, ; Adrián, LU1CGB; Beatriz, LU2BB; Aberto, LU2DCX; Gonzalo, LU1UGA; Marcelo, LU1UMM; .
	Beatriz, LU2BB, con la carga util de Betty II recuperada; Ignacio, LU1ESY y más atrás Juan Carlos, LU4AGC; Alberto, LU1DCX y Marcelo, LU1UMM.

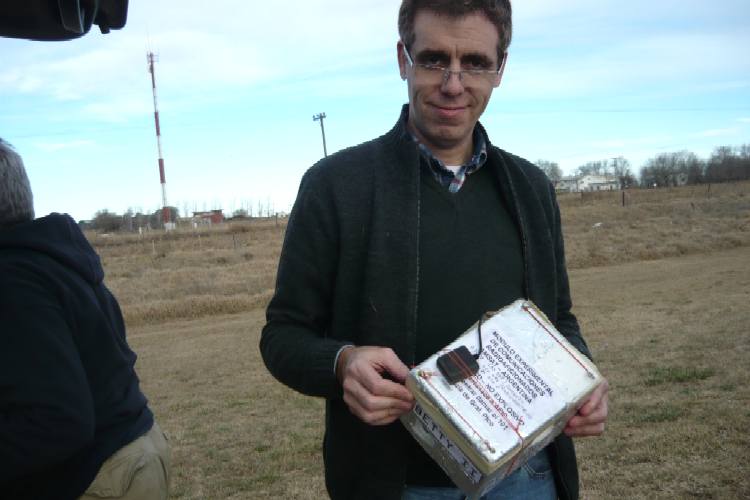

	Adrián, LU1CGB, mostrando la carga útil tal como se recuperó.
	Alberto, LU1DCX, procede a abrir el contenedor de la carga útil.
	Extracción de la tapa de la carga útil.
	Inspección visual de los componentes.

TELEMETRÍA Y GRÁFICOS:


Telemetría básica, tomada del canal de comunicaciones.

	Diagrama de Bloques del Sistema de Comunicaciones, Seguimiento y Control del Globo.
	Mapa de Quenumá y alrededores, la zona de aterrizaje. Datos para georeferenciar. En UI-View copie ambos archivos en el directorio \Program Files\Peak Systems\UI-View32\MAPS, luego renombrar "Quenuma.txt" a "Quenuma.inf" , refrescar mapas y cargar el mapa QUENUMA. Se ve en vivo el desplazamiento del Globo al copiar datos APRS que emite el tracker.
	Reporte General del Vuelo.
	Gráficos de Telemetría, centrados en el momento de la explosión del globo.
	Gráficos de Telemetría, centrados en la entrada en la corriente de chorro.
	Gráficos de Telemetría, centrados en la salida de la corriente de chorro.
	Gráficos de Telemetría, para el desenso en paracaídas.
	Gráfico de altura vs. tiempo, desde la aplicación vor.asp.
	Gráfico de velocidad vertical vs. tiempo, desde la aplicación vor.asp.
	Gráfico de velocidad horizontal vs. tiempo, desde la aplicación vor.asp.
	Gráfico de velocidad horizontal vs. altura, desde la aplicación vor.asp.

AUDIO Y VIDEO

	http://amsat.org.ar/1306291125.wma. Audio completo, procesado por LU7ABF/U, Pedro, en el Centro de Control en Gral. Pico. (2h38', 37 MB).

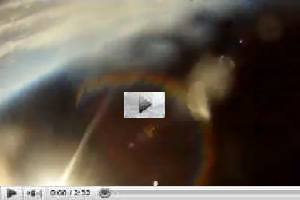

	Video tomado por la cámara HD, con un resumen de imágenes previas, procesado por Adrián, LU1CGB. (6'49").

FOTOS DE LOS FESTEJOS:

	Al regreso de los equipos de rescate se hizo una reunión en el centro del control de vuelo, para festejar el éxito de la misión. En primer plano: Oscar, LU6UOV; Javier, LU6UBM; Adrián, LU1UFC; Gonzalo, LU1UGA y Juan Carlos, LU4AGC. De pie y más atrás: Pedro, LU7ABF; Marcelo, LU1UMM; Ignacio, LU1ESY; Juan Carlos, LU9DO; Edgardo, LU3UAD; Beatriz, LU2BB; Vanesa, LU7UVV; Alberto, LU1DCX y Adrián, LU1CGB.
	Por la noche del 29 de Junio, se hizo una cena de camaradería que se aprovechó para hacer entrega de certificados de agradecimiento del Radio Club Pampeano a Amsat y sus integrantes y viceversa. Aquí Ignacio, LU1ESY recibe dos de dichos certificados.
	Edgardo, LU3UAD; Beatriz, LU2BB, quien recibe un certificado por su participación en este proyecto y en las actividades de Amsat Argentina y Oscar, LU6UOV.
	Ignacio, LU1ESY, con un recordatorio del Radio Club Pampeano, LU1UG.
	Cena de camaradería: Vista general de la mesa.
	Ignacio, LU1ESY; Adrián, LU1UFC y Gonzalo, LU1UGA.
	Jorge, LU2UG y su señora.
	Federico, LU5UFM.
	Pedro, LU7ABF; Adrián, LU1UFC; Oscar, LU6UOV y Héctor, LU6UO. A la derecha, Beatriz, LU2BB.
	.
	.
	Juan Carlos, LU9DO; Adrián, LU1CGB y .
	Marcelo, LU1UMM y Alberto, LU1DCX.
	Oscar, LU6UOV y Héctor, LU6UO.
	30 de Junio de 2013: Regreso desde Gral. Pico a Buenos Aires para quienes son de esa ciudad, con el paso obligado por Pehuajó. Beatriz, LU2BB, en el monumento a Manuelita.

REPORTES RECIBIDOS:

(En proceso)



LISTA DE ESTACIONES ESCUCHADAS A TRAVÉS DEL REPETIDOR:

LU1ACO, LU1CGB/U, LU1DCX/U, LU1ESY/U, LU1HAO, LU1HGB, LU1QB, LU1UCG, LU1UGA, LU2BB/U, LU2EHB, LU2ENP, LU2FP, LU2UE/m, LU2UX, LU2VCS, LU3ARE, LU3DAB/U, LU3DYK, LU3HL, LU3HM, LU4ACM, LU4AGC/U, LU4DNM, LU4EOU, LU4ETO, LU4FTA, LU4HE, LU5DLT, LU5UFM, LU5UMG, LU6QI, LU6UBM, LU7ABF/U, LU7AJF, LU7MT, LU7UVV, LU8APD, LU8FAB, LU9DO/U, LU9EKF, LU9HW, LW2DWA, LW2HBO, LW2HDO, LW3DRH, LW3DWA, LW8EXS,

Muchas gracias a todas las estaciones que participaron, por su paciencia para comunicar vía repetidor.


LISTA DE PROVINCIAS COMUNICADAS A TRAVÉS DEL REPETIDOR:

Buenos Aires, Ciudad de Buenos Aires, Córdoba, La Pampa, Mendoza, Río Negro, San Luis, Santa Fe,


LISTA DE ESTACIONES QUE CONTACTARON CON LU7AA/U EN 40 METROS:

Log de Operación en la banda de 40 metros, compruebe si figura su QSO.(Versión Google Docs)




LISTA DE LOGS RECIBIDOS:

(En proceso)



REUNIONES POSTERIORES DE ANALISIS DE HARDWARE, SOFTWARE Y RESULTADOS

	2 de Julio de 2013: Reunión de los primeros martes de cada mes: Alberto, LU1DCX; Juan Carlos, LU4AGC y Beatriz, LU2BB.
	Francisco, LU5AQV; Marcelino, LU7DSU e Ignacio, LU1ESY.
	Pedro, LU7ABF y Raul, LU5AG.
	Beatriz, LU2BB; Juan Carlos, LU9DO y Pedro,, LU3AIV.

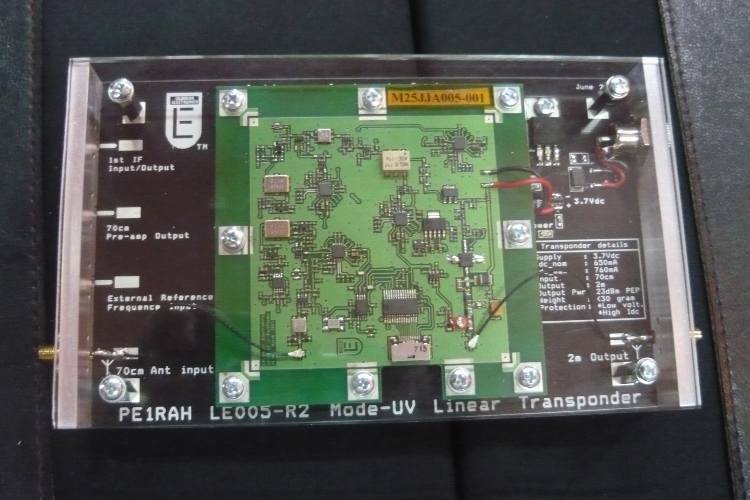

	Se aprovechó esta reunión para mostrar el transponder lineal, que se integrará a los próximos desarrollos de Amsat Argentina.
	Beatriz, LU2BB e Ignacio, LU1ESY, muestran el paracaídas del experimento Globo Betty II recuperado en Quenumá, Provincia de Buenos Aires. Más atrás están Pedro, LU3AIV y Marcelino, LU7DSU.
	También se exhibió la carga útil recuperada del mismo experimento y aquí se ve el módulo de RF con su repetidor U-V, la cámara de SSTV y el receptor GPS.
	En el lado opuesto está el módulo de control de la carga útil.
	Foto general de los presentes: Alberto, LU1DCX; Juan Carlos, LU4AGC; Beatriz, LU2BB: Juan Carlos, LU9DO; Francisco, LU5AQV; Marcelino , LU7DSU; Ignacio, LU1ESY; Pedro, LU7ABF y Raul, LU5AG.
	18 de Julio de 2013: Reunión técnica de evaluación de telemetría, coordinación de las publicaciones y próximos pasos. Del otro lado de la mesa: Juan Carlos, LU9DO; Beatriz, LU2BB y Juan Carlos, LU4AGC.
	Pedro, LU3AIV; Ignacio, LU1ESY y Adrián, LU1CGB.
	Beatriz, LU2BB; Juan Carlos, LU4AGC y Pedro, LU7ABF.
	Ignacio, LU1ESY, depliega el paracaídas usado en el Experimento Globo Betty II, recuperados en Quenumá, Provincia de Buenos Aires; Adrián, LU1CGB y Alberto, LU1DCX.
	Juan Carlos, LU9DO; Raul, LU5AG; Beatriz, LU12BB y Pedro, LU3AIV.

	6 de Agosto de 2013: Reunión de los primeros martes de cada mes. Se charlan ideas sobre un transponder o repetidor que permita varias comunicaciones simultaneas para ser incluido en el próximo vuelo. Juan Carlos, LU9DO; Pedro, LU3AIV y Pedro, LU7ABF.
	Francisco, LU5AQV; Marcelino, LU7DSU y Beatriz, LU2BB. Durante esta reunón se planteó la necesidad de hacer pruebas en APRS en VHF y en UHF, a 1200 y a 9600 bps, lo cual tuvo lugar durante la: Reunión Técnica sobre APRS a distintas velocidades, del 10 de Agosto de 2013 en el Radio Club QRM Belgrano, LU4AAO.
	Roverto, LU5DIL; Raul, LU5AG; Ignacio, LU1ESY y Francisco, LU5AQV.
	Ely, LU7ELY; Edgardo, LU1AR y Juan Carlos, LU9DO.
	Guillermo, LU6EDU; Carlos, LU3BCM y Roverto, LU5DIL.

	10 de Agosto de 2013: Reunión Técnica sobre APRS a distintas velocidades.
	28 de Agosto de 2013: Reunión técnica. Pedro, LU7ABF; Pedro, LU3AIV y Adrián, LU1CGB.
	Juan Carlos, LU9DO; Alberto, LU1DCX y Raul, LU5AG.
	Segio, LU8EKM y Pedro, LU7ABF.
	Adrián, LU1CGB e Ignacio, LU1ESY.

MÁS INFORMACIÓN RELACIONADA:

	Siguiente vuelo: 23 de Noviembre de 2013: experimento_globo_noviembre_2013.htm
	Página principal de esta experiencia: http://amsat.org.ar/globo29.htm
	Septiembre de 2013: Sorteo de un kit SDR Softrock Ensamble RXTX version 40/30/20 metros a beneficio de Amsat Argentina.
	Venta de sintonizador de Antena Walmar ZR-200 a beneficio de Amsat Argentina. Vea más información en: Sintonizador de Antena Walmar ZR-200
	7 de Septiembre de 2013: Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos.
	3 de Septiembre de 2013: Reunión - Cena del primer martes de mes.
	10 de Agosto de 2013: Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano.
	Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013: Contacto ARISS: QSOs de escuelas e instituciones con la ISS, Estación Espacial Internacional, durante pasadas por Argentina mediante telebridges LU8YY/Q y LU1CGB. Más detalles: Contacto_ARISS_Ago2013.txt Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.
	Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa: Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
	15 de Junio de 2013: 24º Reunión de Amigos del GACW Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en: 24º Reunión de Amigos del GACW.
	9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis. Trama, posición y telemetría visible por internet desde APRS.fi Info Universidad de La Punta. Concurso "El Espacio a tu Alcance". Operativo Rescate.
	21 al 27 de Enero de 2013: Semana del LUSAT-1 Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en: QSL Conmemorativa por el 23º Aniversario del LUSAT-1.
	15 de Diciembre de 2012 Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en: Festejo del 15 de Diciembre de 2012.
	4 de Diciembre de 2012: Cena de Fin de Año de Amsat Argentina. Más detalles: Cena de Fin de Año 2012 de Amsat Argentina.
	10 de Noviembre de 2012: 23º Reunión de Amigos del GACW. AMSAT Argentina recibe el Premio Mauricio del Castillo LU5DON. Más detalles: Reunión 23º del GACW.
	12 de Agosto a 6 de Septiembre de 2012: Experimento Baliza de Telemetría en HF.
	4 de Agosto de 2012: Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires.
	2 de Junio de 2012: 22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012.
	Anterior lanzamiento de globo: 19 de Mayo de 2012: http://amsat.org.ar/globo19.htm http://amsat.org.ar/lu4aao/experimento_globo_mayo_2012.htm
	12 de Mayo de 2012: Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012.
	. Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.
	Experimento Parapente del 17 de Marzo de 2012. Más detalles: Experimento Parapente 17mar2012.
	Experimento Parapente del 17 mar 2012. Más detalles: http://amsat.org.ar/globo17.htm, Experimento Parapente del 17 de Marzo de 2012.
	El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles: Festejo del 3 de Marzo de 2012, en el Radio Club QRM Belgrano.
	25 de Febrero de 2012: Reunión Técnica sobre Interfaces Digimodos y SSTV. Se probaron el MixW, RXSSTV y MMSSTV con diversos transceptores, bandas, modos, PCs y placas de sonido para ganar experiencia en SSTV formato R-36. Los invitamos a ver relatos y fotos en: Reunión Técnica Interfaces Digimodos SSTV, en el Radio Club QRM Belgrano.
	18 de Febrero de 2012: Charla sobre Globos, en el Radio Club QRM Belgrano.
	5 de Febrero de 2012: Lanzamiento del Certificado Satelital conjunto entre LU7AA y LU4AAO.   Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.   Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
	9 de Diciembre de 2011: Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia.
	6 de Diciembre de 2011: Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011.
	3 de Diciembre de 2011: Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia.
	21 de Octubre de 2011: Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionado Argentino.
	10 de Septiembre de 2011: Experiencia Globo en Ramos Mejía, con relatos, fotos, videos, reportes y telemetría recibida.
	22 de Agosto de 2011: Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto.
	6 de Agosto de 2011: Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo.
	29 de Noviembre de 2008: Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
	Experimentos Globo y Parapente: Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil, y vínculos otros sitios web dedicados a esta clase de experimentos.
	Sitio web principal de Amsat Argentina. amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo.
	Página en Facebook:   http://www.facebook.com/Amsat.LU, sobre estos experimentos.
	Sitios web del Radio Club QRM Belgrano: Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc:   Radio Club QRM Belgrano, sitio web principal.   Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina.
