Experimentos Globo, Parapente y Planeador de LU7AA Amsat Argentina



Experiencia Planeador en Cañuelas
9 de Diciembre de 2011

Actualización: Septiembre de 2013

Antecedentes:

Durante la Cena de Fin de Año de Amsat Argentina, que tuvo lugar el 6 de Diciembre de 2011, surgió e la posibilidad de realizar un vuelo en planeador el 9 de Diciembre de 2011.

Después de un análsis de las posibilidades de cada integrante, se decidió aprovecharla y llevar a cabo este experimento, a bordo de un planeador que decoló desde Cañuelas - Ruta 3 , Km 72,5 - parte del experimento LUSEX; el mismo equipo que voló en el parapente el 3 de Diciembre de 2011.

Adrián, LU1CGB, se trasladó hasta el aeroclub oficiando de estación de control en el lugar. Las frecuencias utilizadas fueron:

Frecuencias de operación:

435.950 UHF FM Subida (subtono 123)
145.950 VHF FM Bajada.
145.950 VHF CW cada 5 tramas en APRS, hay una trama de TLM en CW.
144.930 VHF trama de APRS.

Los niveles son QRP y QRPp.

Frecuencias de coordinación:

  7.090 HF 40 metros (+/- 10 KHz)
_14.300 HF 20 metros (+/- 10 KHz))
146.880 VHF (-600) RPT R.C. QRM Belgrano, mientras se esté en su área de cobertura.
145.315 VHF (-600) RPT R.C. Ezeiza, si funciona.
147.165 VHF (+600) RPT R.C. Morón, alternativa.
147.225 VHF (+600) RPT R.C. Lomas, alternativa
.

El Club de Planeadores Ciudad de Cañuelas se ve en Google Earth, a 10 Km de la rotonda pasando las vías, ver adjunto Doblar Izq.kmz
lat=-35.1099443436, lon=-58.7344551086

El enlace con LU1CGB lo hizo LU1ESY y se transmitieron las novedades a la red de encuentro.

Se contó con buen tiempo para este nuevo experimento de AMSAT ARGENTINA y se realizaron tres vuelos con las siguientes características:



Mapas para UI-View32 y visualización en Internet:

Haga click sobre la imagen para bajar el mapa georeferenciado (1872 x 901 pixeles, 503 KB), para usar con el UI-View32. También baje el archivo Canuelas.inf (actualizado/corregido 08dic2011). Para poner el mapa activo en UI-View copie los archivos Canuelas.jpg y Canuelas.inf en el directorio \Program Files\Peak Systems\UI-View32\MAPS, refrescar mapas y cargar el mapa "Canuelas". Sobre este mapa se puede ver en vivo el desplazamiento del planeador al copiar datos APRS que emita el tracker.

Haga click sobre la imagen para bajar el mapa georeferenciado (1868 x 895 pixeles, 144 KB), para usar con el UI-View32. También baje el archivo Canuelas_2Km.inf (actualizado/corregido 08dic2011). Para poner el mapa activo en UI-View copie los archivos Canuelas_2Km.jpg y Canuelas_2Km.inf en el directorio \Program Files\Peak Systems\UI-View32\MAPS, refrescar mapas y cargar el mapa "Canuelas_2Km". Sobre este mapa se puede ver en vivo el desplazamiento del planeador al copiar datos APRS que emita el tracker.

Haga click sobre la imagen para bajar el mapa georeferenciado (1870 x 900 pixeles, 324 KB), para usar con el UI-View32. También baje el archivo Canuelas_5Km.inf (actualizado/corregido 03dic2011). Para poner el mapa activo en UI-View copie los archivos Canuelas_5Km.jpg y Canuelas_5Km.inf en el directorio \Program Files\Peak Systems\UI-View32\MAPS, refrescar mapas y cargar el mapa "Canuelas_5Km". Sobre este mapa se puede ver en vivo el desplazamiento del planeador al copiar datos APRS que emita el tracker.

El packet con formato APRS se emite por 144.930 KHz y también en 145.950 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en:
http://aprs.fi/lu7aa-11.




Más información y enlaces a páginas relacionadas:

Se recomienda revisar por si hubiese novedades de último momento.

  http://amsat.org.ar, sitio web de Amsat Argentina con mucha información y antecedentes de otros vuelos en globo.

  Experimento Parapente del 3 de Diciembre de 2011.

  http://www.facebook.com/Amsat.LU, página de este experimento en Facebook.



Informes de recepción:

Se agradecerá el envío de informes de recepción, sean escritos, archivos gráficos, de datos, sonido o video a:

  parapente@amsat.org.ar.
El Club de Planeadores Ciudad de Cañuelas se ve en Google Earth, a 10 Km de la rotonda pasando las vías, ver adjunto Doblar Izq.kmz
lat=-35.1099443436, lon=-58.7344551086

Es Ruta 3, KM 72,5 y cuando se llega a la YPF tomar rotonda a la izq camino a Udaondo 500 mts. El lugar cuenta con instalaciones sanitarias y quincho.

El tiempo acompañó en este nuevo experimento de AMSAT ARGENTINA, como se puede apreciar en las fotos a continuación.

El Radio Club QRM Belgrano estuvo abierto desde el mediodía y operó para darle a Amsat Argentina todo el soporte posible, con una estación en VHF/UHF para uso con el repetidor, telemetría y monitoreo, otras dos estaciones más en las frecuencias de coordinación en 40 y 20 metros, un handy con APRS y otro con antena portátil y casera del tipo "Arrow" de VHF/UHF para probar cambios de polarización.

AUDIO Y VIDEO DE LA EXPERIENCIA:

Puede escuchar las grabaciones a continuación mientras ve las fotos y otros detalles de esta operación.

Audio del primer vuelo enviado por Sergio, LU4ETO, desde Haedo, en dos posibilidades para bajarlo:
http://www.lu4eto.com.ar/audio/primervuelo.mp3 , 52 minutos, 97 MB.
http://amsat.org.ar/lu4aao/lu7aa_09dic2011_exp_planeador_vuelo1.mp3 , 52', 12 MB.

Audio del segundo vuelo enviado por Sergio, LU4ETO, desde Haedo, en dos posibilidades para bajarlo:
http://www.lu4eto.com.ar/audio/segundovuelo.mp3 , 12 minutos, 22 MB.
http://amsat.org.ar/lu4aao/lu7aa_09dic2011_exp_planeador_vuelo2.mp3 , 12', 2,8 MB.

Audio del tercer vuelo enviado por Sergio, LU4ETO, desde Haedo, en dos posibilidades para bajarlo:
http://www.lu4eto.com.ar/audio/tercervuelo.mp3 , 28 minutos, 52 MB.
http://amsat.org.ar/lu4aao/lu7aa_09dic2011_exp_planeador_vuelo3.mp3 , 28', 6,5 MB.



FOTOS:

Lo invitamos a hacer click sobre las mismas para ampliarlas o bajarlas.

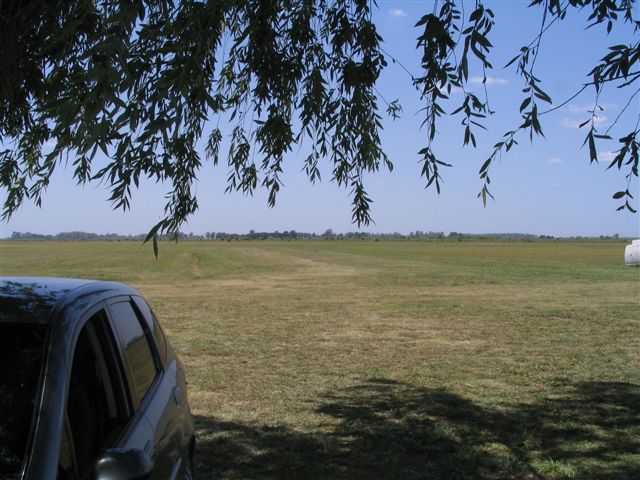

Pista del Club de Planeadores de Cañuelas.

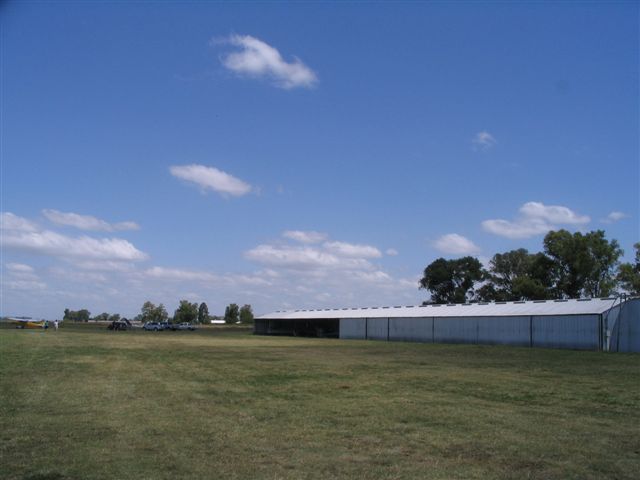

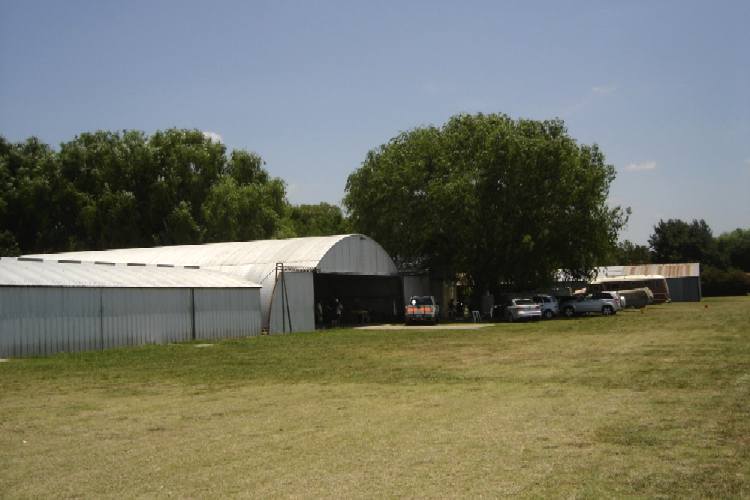

Hangares de Planeadores.

Cañuelas: Adrián, LU1CGB, explica a los presentes en que consisten las pruebas y los diversos componentes del experimento.

Cañuelas: Otro sector de hangares.

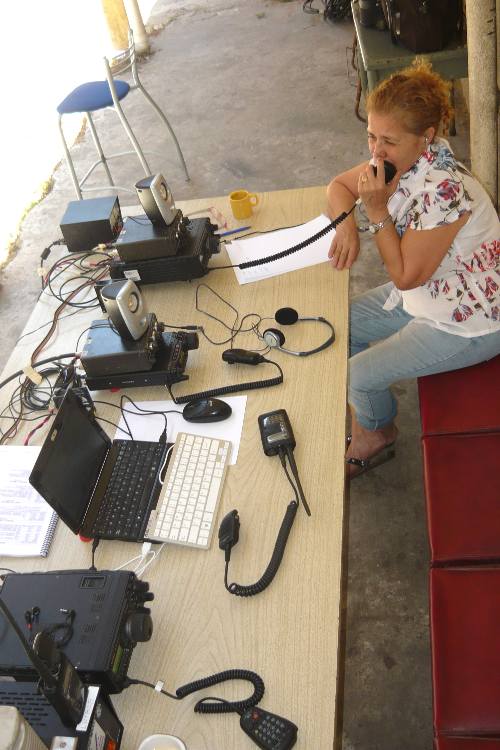

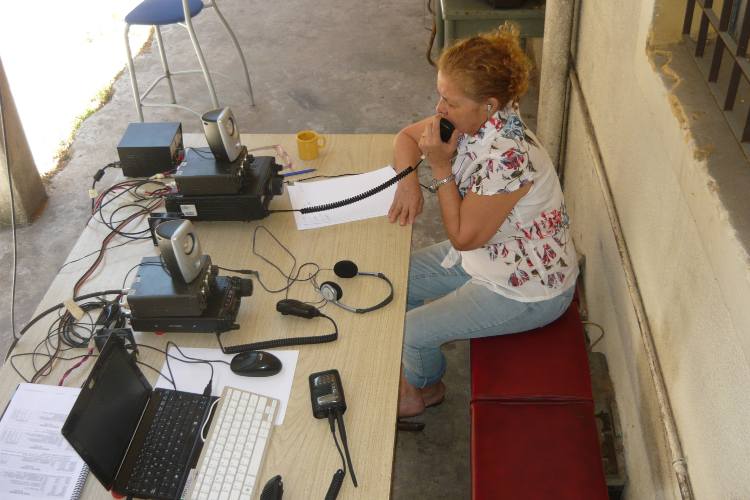

En el Radio Club QRM Belgrano, Beatriz, entonces LU1BDB y actualmente LU2BB, comienza la operación de coordinación en 7090 KHz, en apoyo de Amsat Argentina y el operativo Vuelo en Planeador.

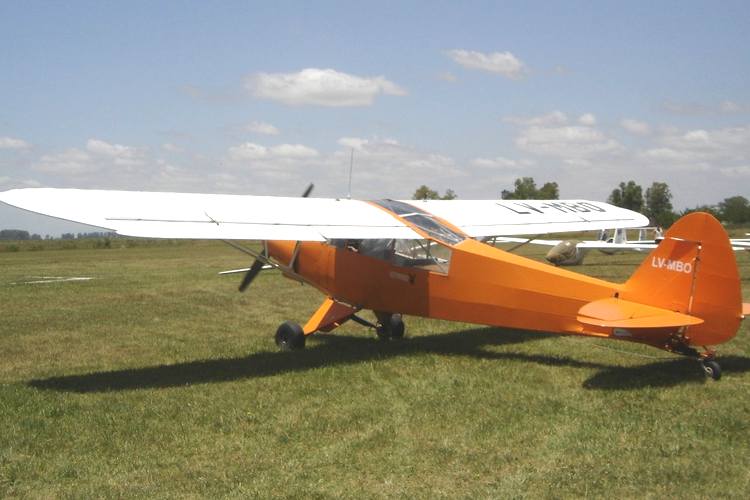

Cañuelas: Vista de un avión remolcador.

Cañuelas: Adrián, LU1CGB, prepara la caja con el repetidor para instalar en un planeador.

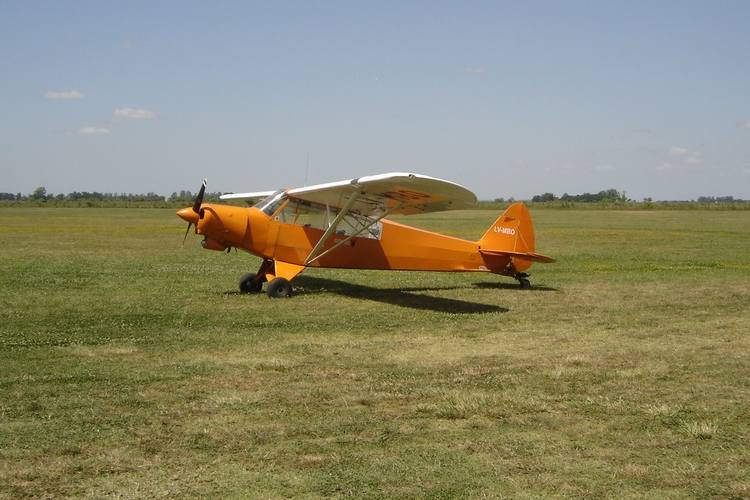

Cañuelas: Otra vista de avión remolcador.

Gonzalo midiendo el viento en la pista del Club de Planeadores de Cañuelas.

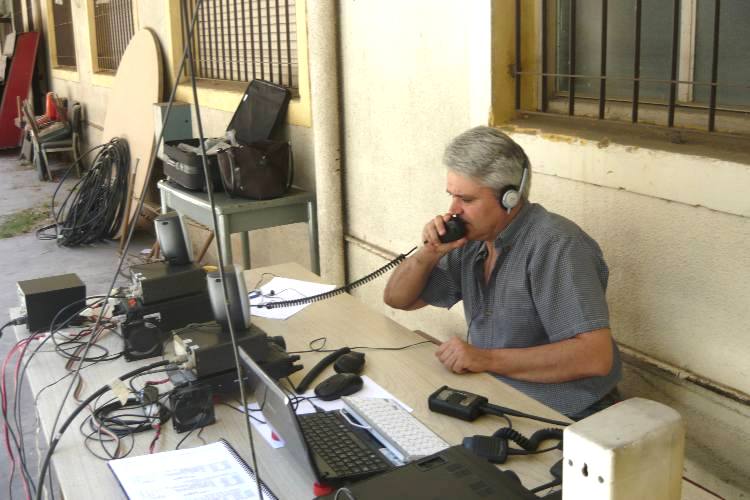

En el Radio Club QRM Belgrano, Raul, LU5AG, comunica con LU1ESY y LU7ABF, en el comienzo de la operación.

Cañuelas: Adrián, LU1CGB, muestra a los presentes la caja con el experimento y su antena, que irá instalada dentro de un planeador.

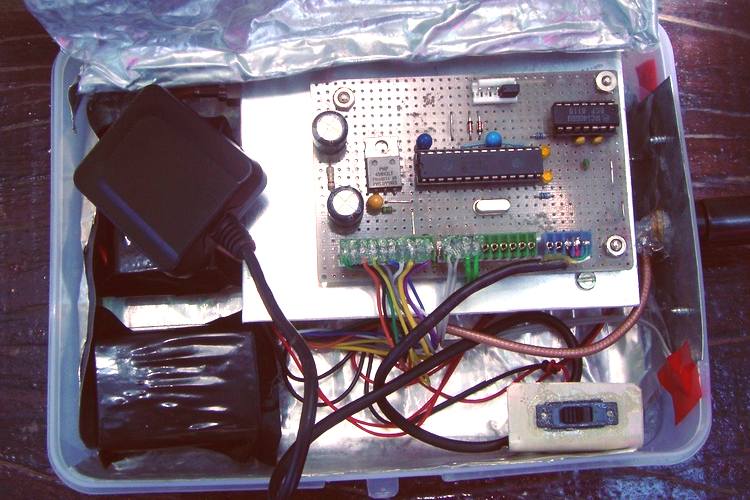

Detalle de la carga de comunicaciones en donde se ve la parte de proceso control de las telemetría y transmisiones.

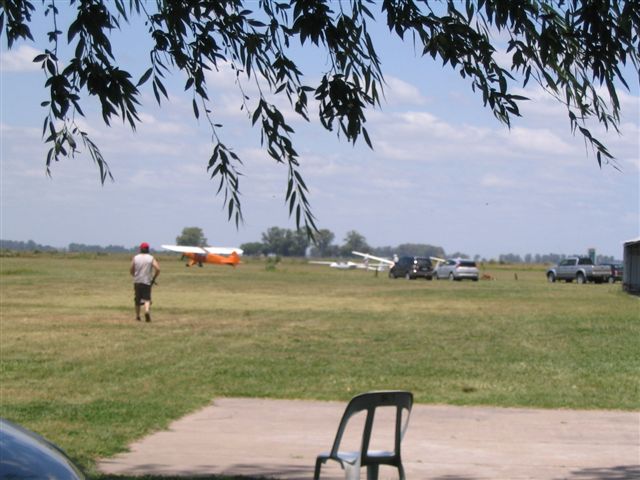

Cañuelas: Planeador listo para decolar.

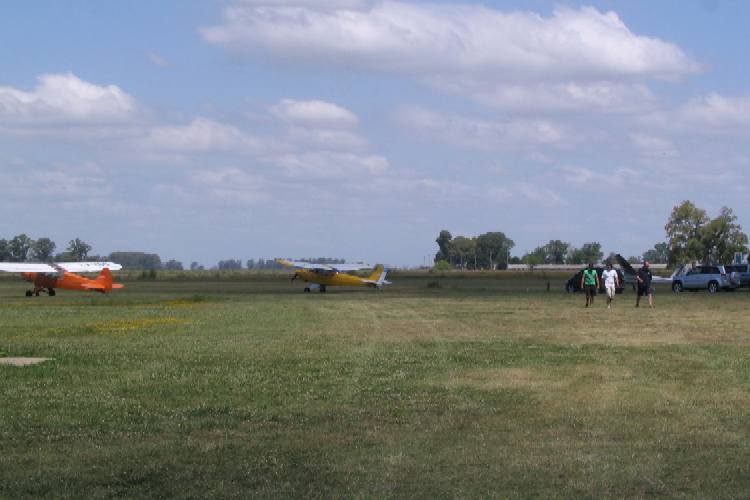

Cañuelas: Aviones de remolque listos para el decolaje.

Radio Club QRM Belgrano: Comienza el primer vuelo y Beatriz, entonces LU1BDB y actualmente LU2BB, transmite las novedades en la frecuencia de coordinación.

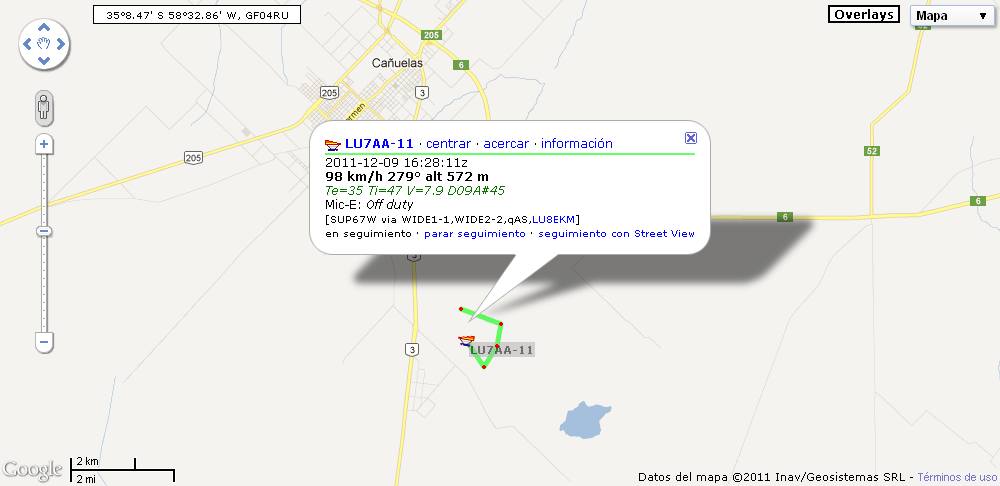

Decola el planeador en el primer vuelo. Traza de la trayectoria, tal como se vio en APRS.fi

Juan Carlos, LU9DO y Gonzalo, futuro radioaficionado.

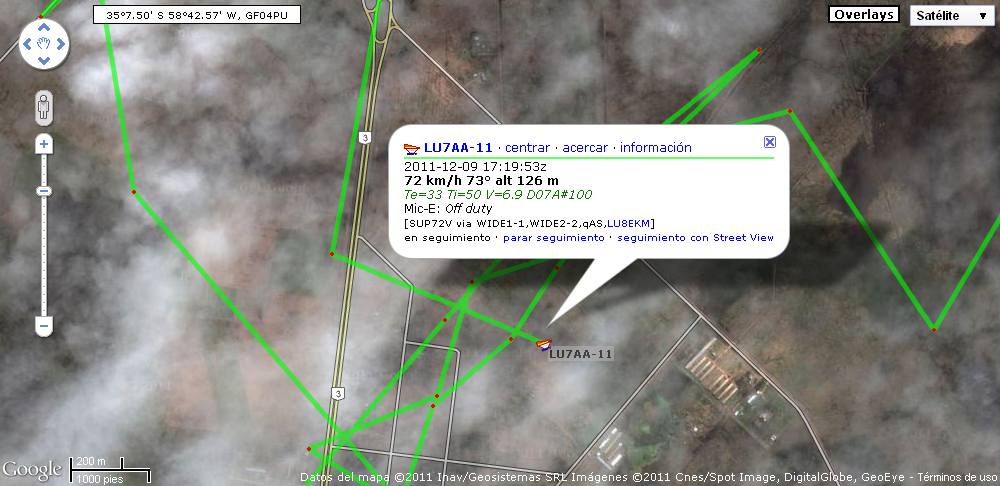

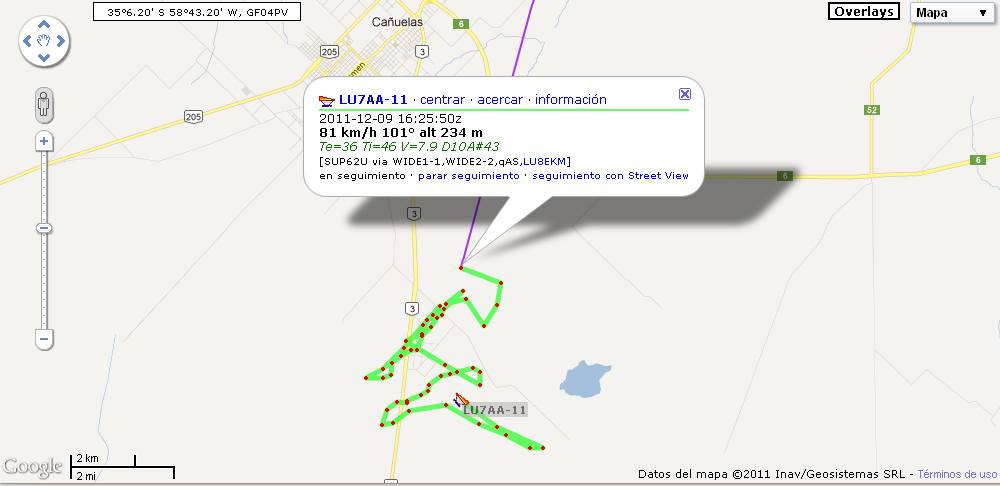

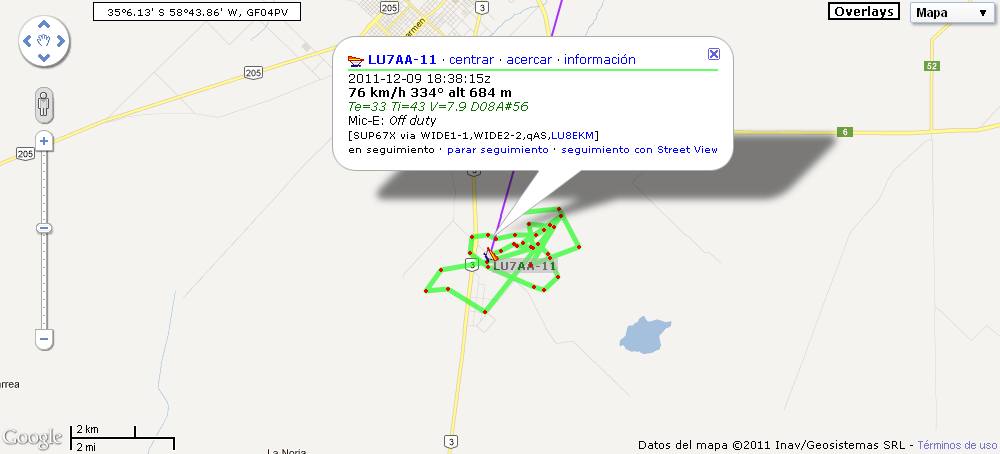

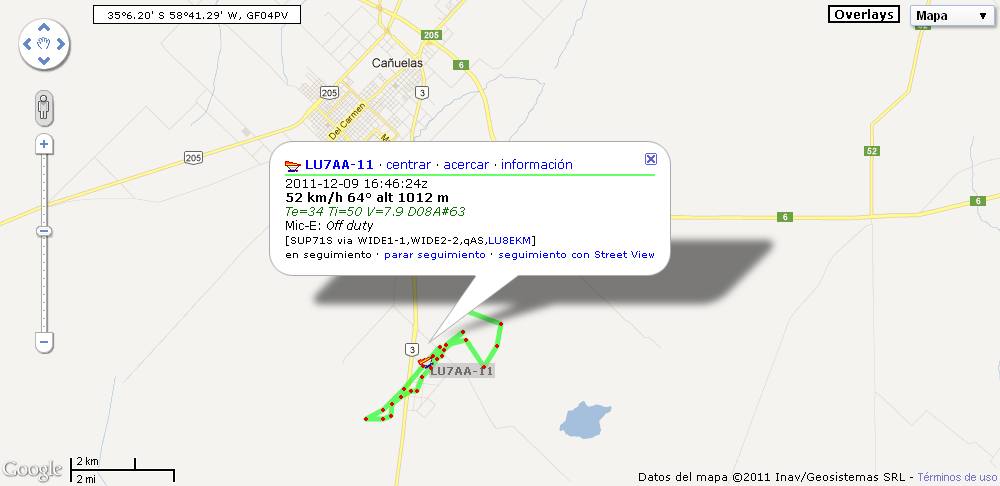

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

En el Radio Club QRM Belgrano, Raul, LU5AG, opera mediante el repetidor UHF->VHF y monitorea la posición y telemetría mediante APRS.

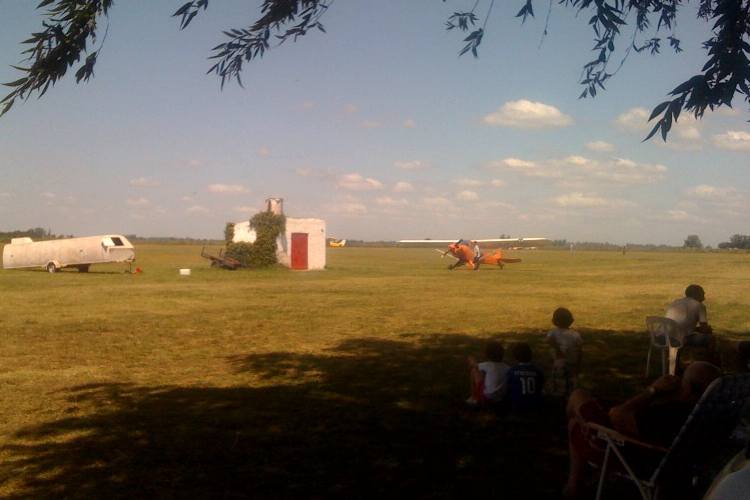

Cañuelas: Avión de remolque.

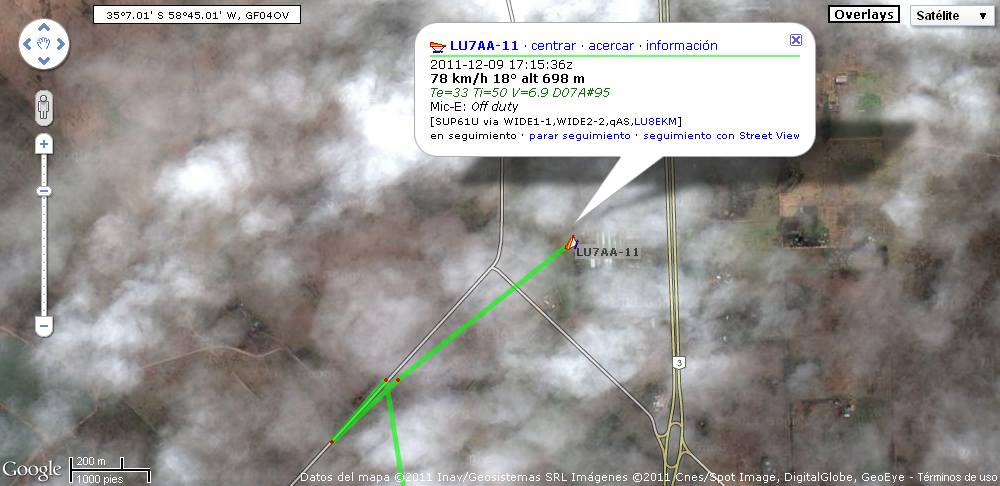

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

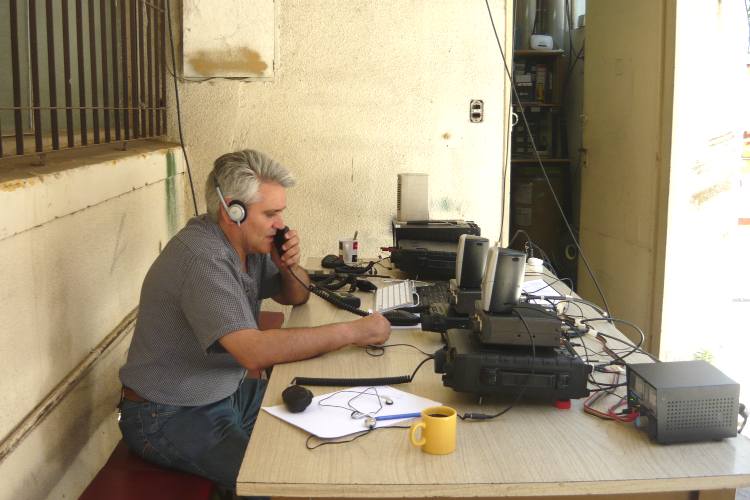

Estación preparada en el Radio Club QRM Belgrano para operación mediante el repetidor UHF->VHF y monitoreo de posición y telemetría mediante APRS.

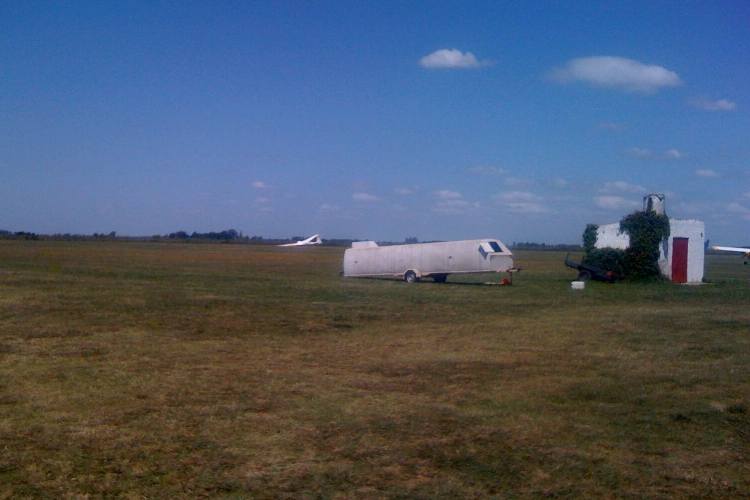

Cañuelas: Trailer de planeadores.

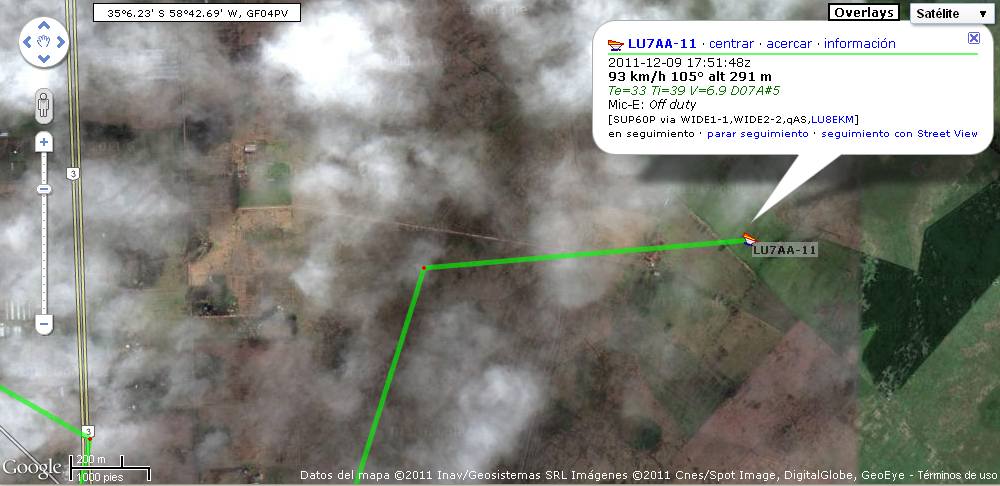

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

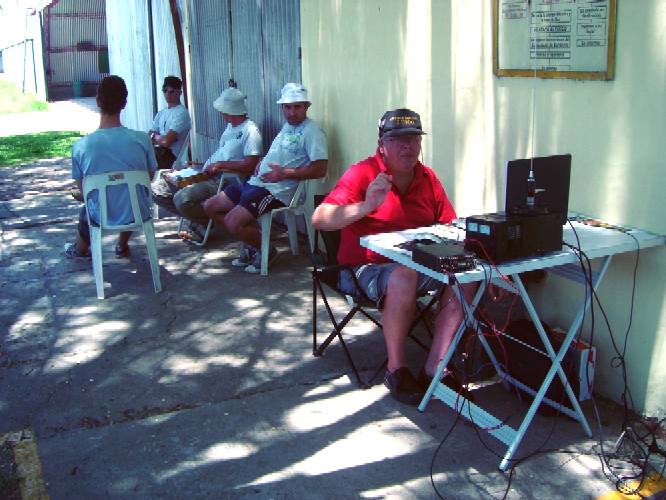

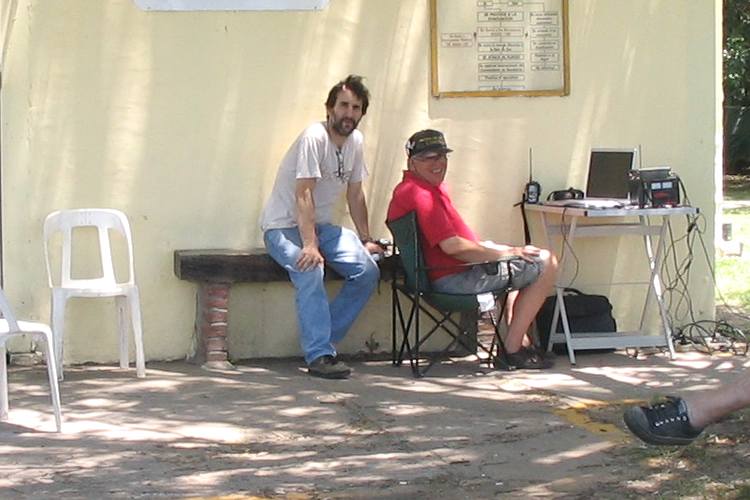

Cañuelas: Daniel, LU9DPD y Juan Carlos, LU9DO en la Estación de Control de APRS.

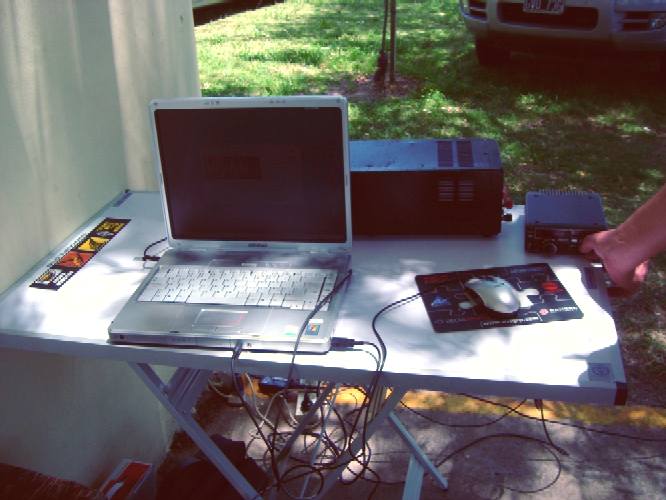

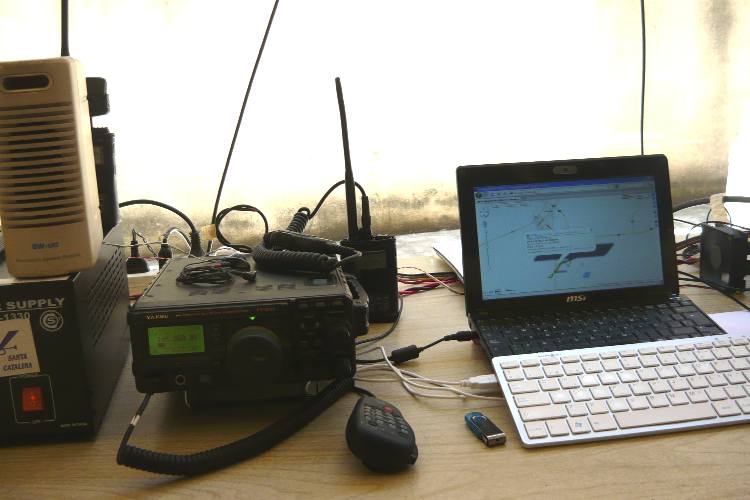

Cañuelas: Detalle de la Estación de Control en APRS.

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

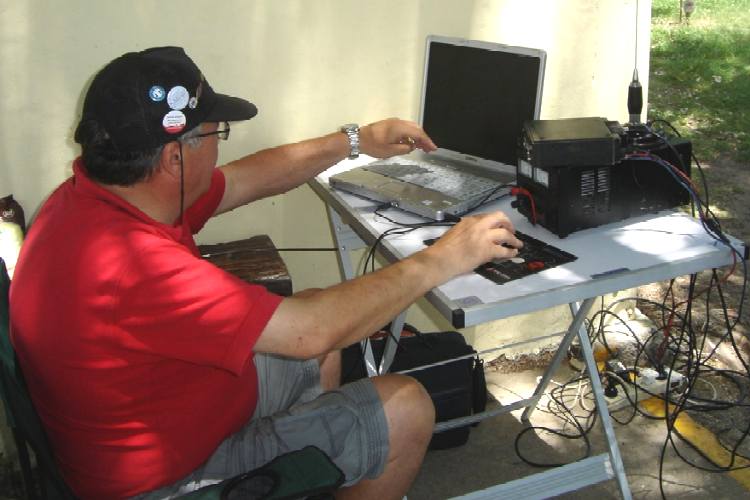

Cañuelas: Juna Carlos, LU9DO, opera la Estación de Control en APRS.

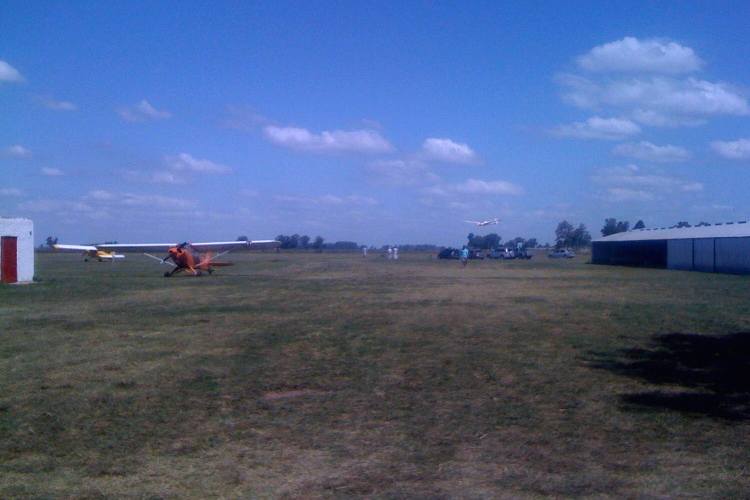

Cañuelas: Planeador en vuelo con el experimento de comunicaciones.

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

Cañuelas: Otra vista de la Estación de Control en APRS, operada por Juan Carlos, LU9DO.

Traza de la trayectoria, tal como se vio en APRS.fi, a la hora indicada.

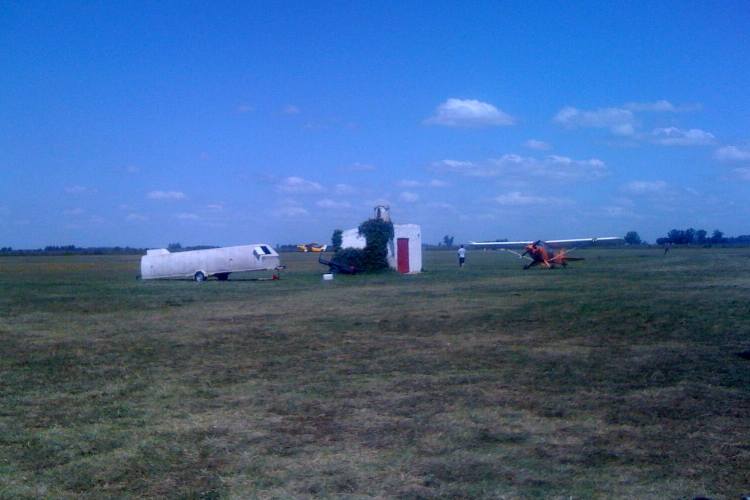

Cañuelas: Trailer de planeadores y avión de remolque.

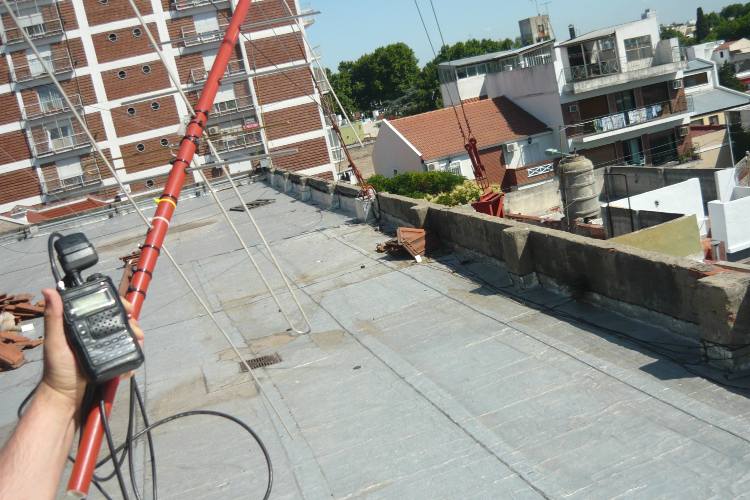

Radio Club QRM Belgrano: Para probar la polarización de las señales, Raul, LU5AG, sube a la azotea con un handy y una antena VHF/UHF portatil tipo "Arrow" de construcción casera hecha por Adrián, LU1CGB. Se verificó que la mayor parte del tiempo y se llegaba mejor al repetidor y sus señales se escuchan mucho mejor con polarización horizontal.

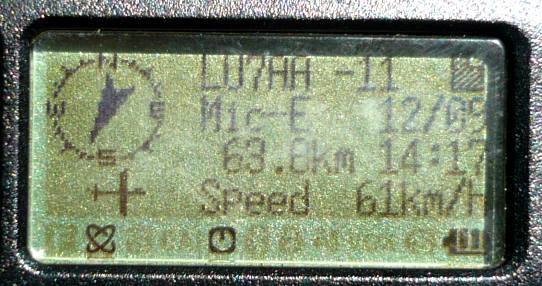

Detalle del display de handy a partir de señales APRS: Respecto del Radio Club QRM Belgrano, el planeador se encontraba a las 14:17 hs LU a 63.8 KM y acimut 210º (SSO), y en ese momento tenía una velocidad de 61 Km/H.

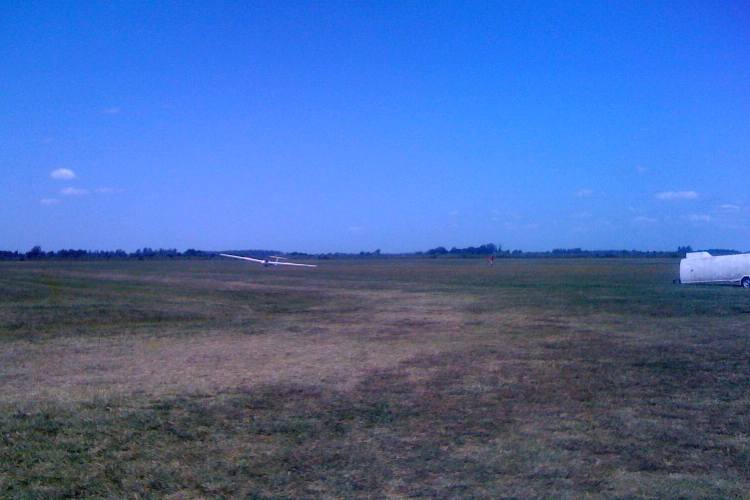

Cañuelas: Planeador recién aterrizado.

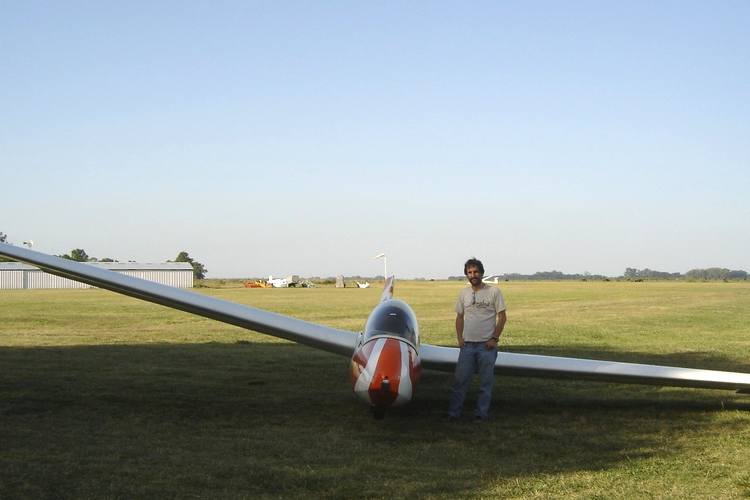

Cañuelas: Daniel, LU9DPD, al lado de un planeador.






TELEMETRÍA RECIBIDA:

Telemetría recibida por LU3ADI, algunas escuchas de la baliza en CW decodificada con MixW. (1 KB)

Telemetría recibida por LU2DPW, algunas escuchas de la telemetría en 145.950 KHz, Packet. (1 KB)





REPORTES Y COMENTARIOS:

LU6DIL, Alejandro, desde Florencio Varela, Pvcia. de Buenos Aires:
APRS en 144930 en Fcio. Varela a las 14:35 lo recibo con una señal de 5 usando antena direccional Quad Suiza a 19 mts apuntando al movil aereo. En Florencio Varela A las 14:55 con el parapente a 518 metros de altura lo recibo en 144930 con señales de 9 + 10 db con antena direccional quad suiza apuntando al objeto. Simultaneamente hago escucha en 145950 con antena ringo a 19 metros, escuchando fone con un S8. Saludos y felicitaciones.

LU2DPW, Juan Carlos, desde Mercedes, Pvcia. de Buenos Aires, GF05gi:
Entré a la repe cuando esta llegó a eso de los 1200mts, con 2 W. La escuché a nivel de ruido con una antena telescópica bibanda de 45cm. Equipos utilizados: Handy bibanda Yaesu FT-530, Antenas: Vertical bibanda Diamond X-200 a muy baja altura, MixW 2.20f y RX Yaesu FT-726R. Felicitaciones a Adrián LU1CGB y todos los que estuvieron en Cañuelas acompañando. Adjunto una trama de Packet.

LU3ADI, Ignacio, desde la Ciudad de Buenos Aires:
Estuve a la escucha de la actividad, y se me ocurrió recibir la baliza de CW utilizando el MixW para decodificar. Las señales variaban mucho de S4 a S9+.


ESTACIONES ESCUCHADAS Y PARTICIPANTES:

Estaciones escuchadas via el repetidor:
LU1BDB, LU2BB, LU1CGB (*), LU1DZL, LU1ECE, LU1ESY, LU2DPW, LU4AAO, LU4ARU, LU4ETO, LU5AG, LU6EVD, LU7ABF, LU7DUE, LU9DO (*), LW2EQS, LW4EDA (actualmente LW4EDA), LW5EGY, LW8EXS. (* = Desde la zona de operaciones)

Participantes en la zona de operaciones:
LU1CGB, LU9DO, LU9DPD y LW5DCB con sus respectivas familias y Gonzalo, un futuro LU entusiasmado con su HT.

Estaciones escuchadas desde LU4AAO en HF o vía el repetidor UHF-VHF:
LU1BDB, LU1CGB, LU1DZL, LU1ECE, LU1ESY, LU2DPW, LU2EPS, LU3ENZ, LU3LMB/D, LU4AAO, LU4ARU, LU4ETO, LU5AG, LU5CAB, LU6EVD, LU7ABF, LU7AF, LU7ART, LU7CG, LU7DUE, LU8AJ, LU8EXS, LU9DO, LW2EQS, LW4EDA (actualmente LW4DA), LW8DTO.
