La alimentación se hace mediante un cable coaxial RG-58, de aproximadamente 5 metros de longitud y el conector en su extremo es un SMA ya que el objetivo es la conexión directa a un handy de Marcelo, LU7AAP. Hubo algunas dificultades con varios conectores como se menciona y se muestra en esta página.
Los invitamos a ver las descripciones, fotos, documentación y referencias que están a continuación.
 |
27 de Julio de 2019: Armado inicial de la antena y colocación de la misma dentro del caño de PVC. En la foto están Alberto, LU2BN; Martín, LU4BME; Aníbal, LU5DWZ; Pedro, LU7ABF y Christian, LU5CQC. |
 |

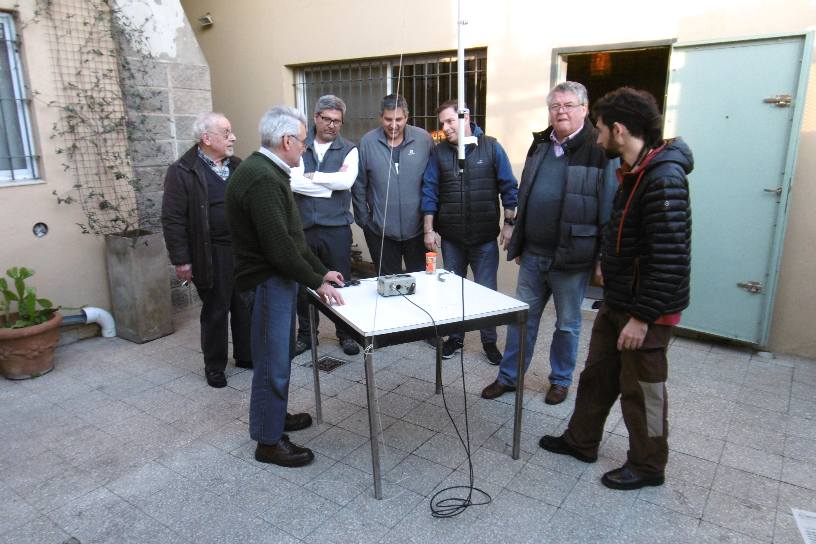

7 de Septiembre de 2019: Comienzan las pruebas de la antena, pero los resultados no fueron los esperados: La ROE era infinita. En la verificación están Pedro, LU7ABF; Raul, LU5AG; Luis, LU9CLA; Fernando, Op.1103; Gonzalo, Op.1008; Juan Carlos, LU9DO y Andrés, LU1AAT. |
 |
Ante la duda de varios componentes de la cadena, se preparó este setup de medición para asegurar el funcionamiento correcto de cada uno de sus componentes. Aquí la carga fantasma fue una Diamond que funcionó bien, aunque por tener un conector PL-259 necesita un conversor intermedio de tipo N macho a SO-239. Posteriormente se cambió por una carga fantasma Cellwave con conector N directo para eliminar posibilidades de fallas, por lo que se detalla a continuación. |
 |

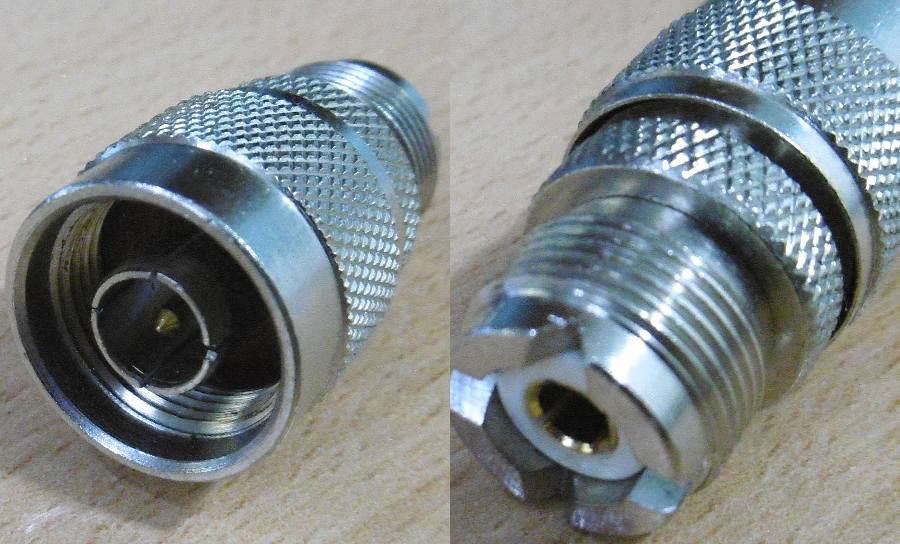

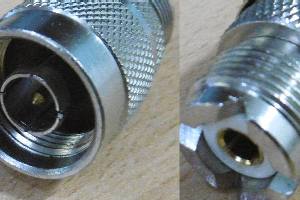

Este conector o conversor N-macho a SO-239, si se mide en corriente continua, usando un óhmetro (tester), funciona bien tanto en continuidad como en aislación entre el conductor central y el exterior. Pero cuando se le coloca un conector y cable coaxial y se le da potencia en VHF o UHF arroja ROE infinita como si estuviera en corto o abierto. Esto ya había sido mencionado por William Leijenaar, PE1RAH, durante la Mesa Redonda de Satélites en el Radio Club QRM Belgrano. Mesa Redonda de Satélites, con William Leijenaar, PA1RAH.
|
 |

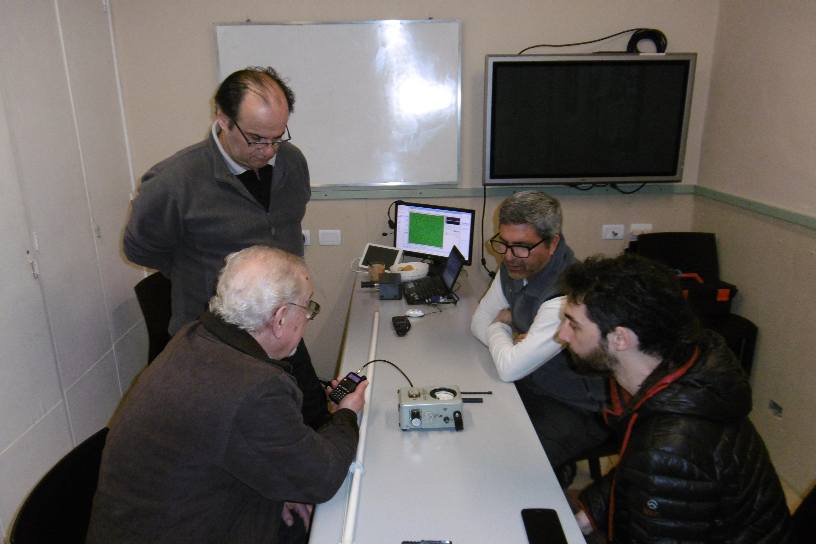

Dado que las mediciones con antena no fueron útiles, volvimos a la mesa a medir cada uno de los componentes. Aquí están Luis, LU9CLA; Raul, LU5AG; Pedro, LU7ABF; Juan Carlos, LU9DO y Andrés, LU1AAT. |
 |

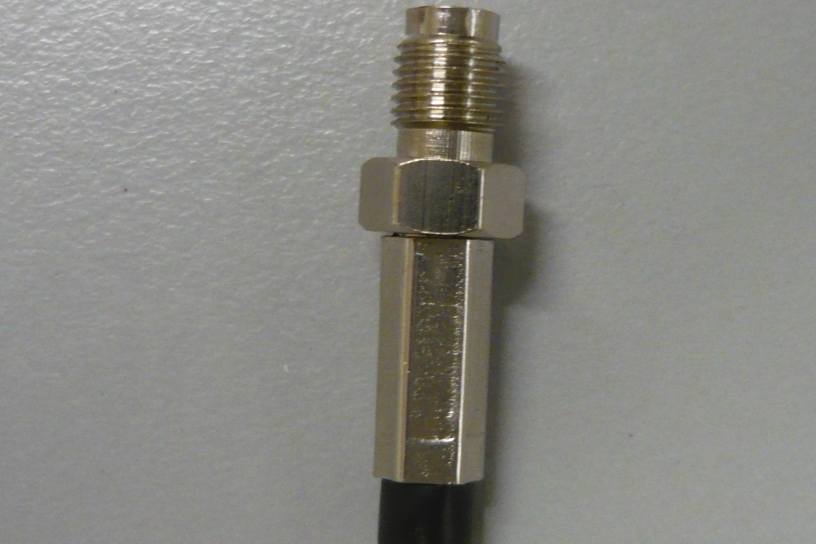

El resultado fue que el conector SMA hembra a cable de alimentación de la antena estaba en cortocircuito. |
 |

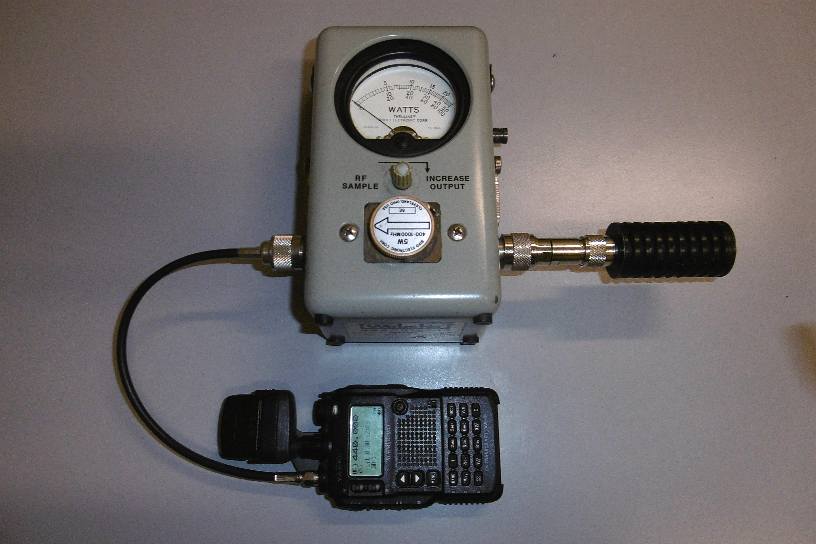

Se colocó en el cable un conector SMA macho normal y el conjunto funcionó bien con handies que tuviesen un conector SMA hembra a chassis, pero no SMA macho a chasis como el Baofeng. De todos modos esto alcanzó para hacer pruebas funcionales básicas con el handy mostrado. En la foto: Beatriz, LU2BB y Luis, LU9CLA. |
 |
Volvimos a la mesa para probar el sistema con Baofeng, intercalando un conector "barril" SMA (SMA hembra-SMA hembra) pero las lecturas fueron inconfiables, inclusive cambiando varios handies iguales o similares. |
 |

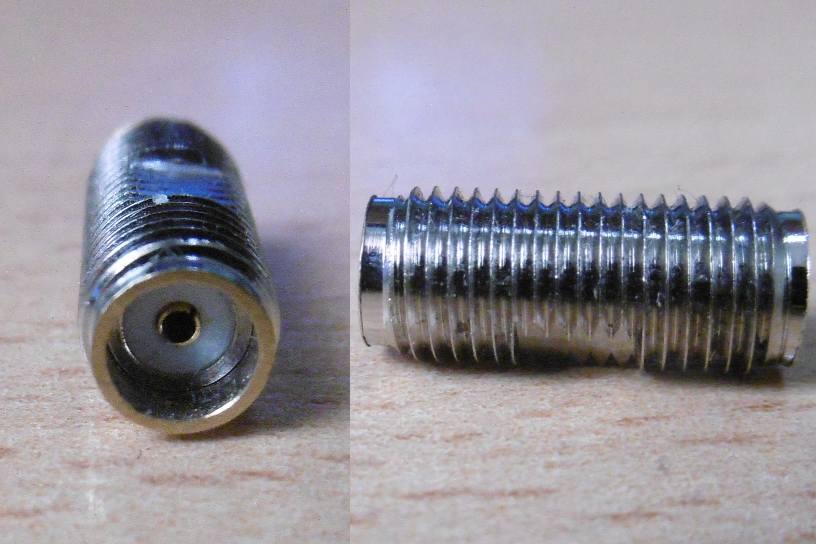

Resultó que el conector "barril" SMA presentaba contactos flojos o intermitentes. Suspendimos las pruebas por una semana hasta conseguir un nuevo conector "barril" SMA. |
 |
14 de Septiembre de 2019: Después de haber conseguido un nuevo conector-conversor N-macho a SO-239 y un nuevo "barril" SMA, se rearmó el setup de medición y dio resultados satisfactorios. En la foto: Raul, LU5AG; Marcelo, LU7AAP y Pedro, LU7ABF. |
 |

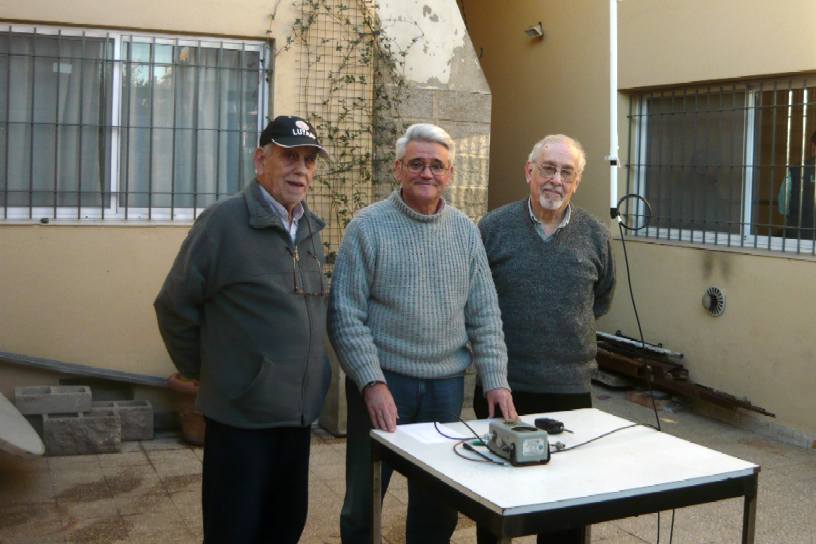

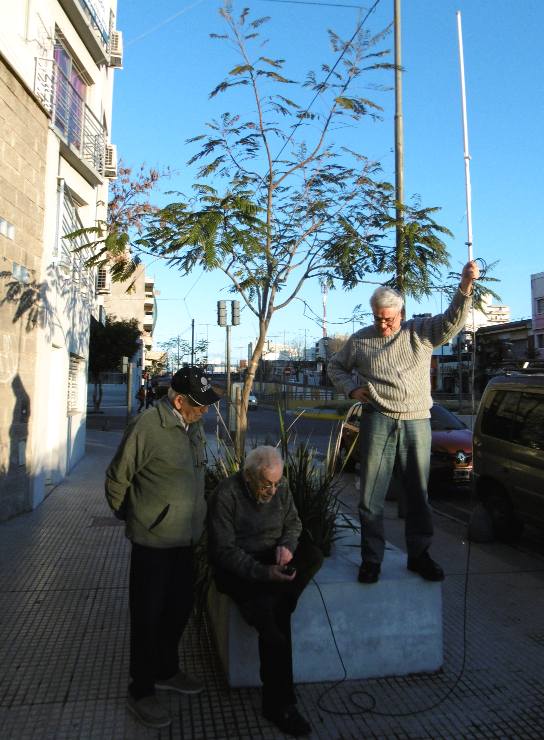

Marcelo, LU7AAP; Raul, LU5AG y Pedro, LU7ABF, comenzando las pruebas en exteriores. |
 |

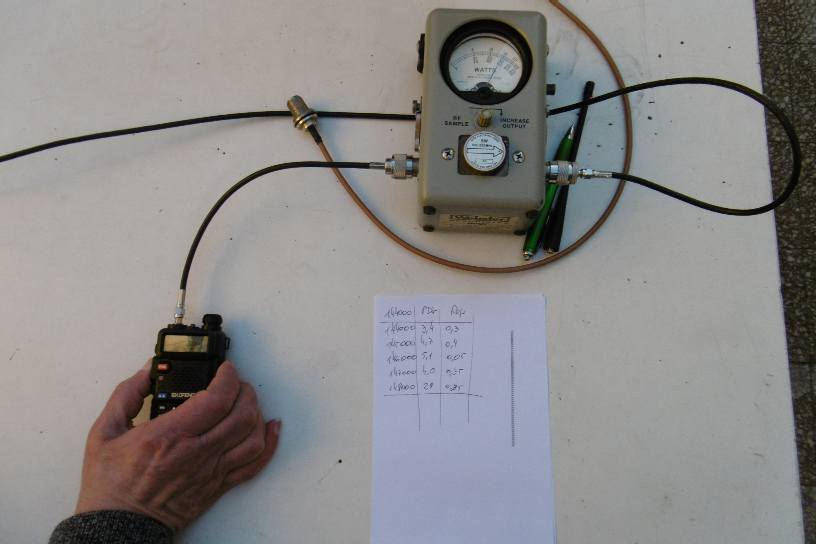

Una de las mediciones, que están documentadas más abajo, con resultados satisfactorios. |
 |
Concluídas las mediciones básicas, se prosiguió con las pruebas funcionales que también dieron resultados en principio satisfactorios para las condiciones en las cuales fueron realizadas, aunque resta hacer pruebas comparativas con antenas en el mismo rango de ganacia. |
Documentación y Referencias
 |

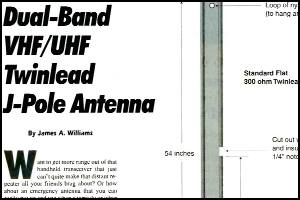

 http://amsat.org.ar/Dual-Band_VHF-UHF_Twinlead_J-Pole_Antenna_pdf-notes_201903101154(1).pdf, artículo en PDF. https://www.americanradiohistory.com/Archive-Monitoring-TImes/1990s/Monitoring-Times-1998-04.pdf, revista en PDF. https://archive.org/details/Dual-bandVhf-uhfTwinleadJ-poleAntenna, versión JPG del artículo. Mismo sitio anterior, versión full text. |
 |

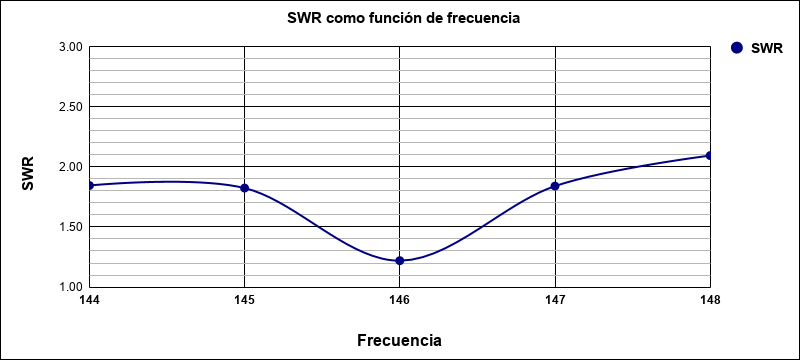

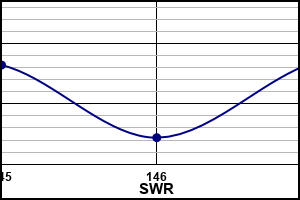

Gráfico de la ROE medida en VHF. Planilla completa con las mediciones realizadas en VHF el 14sep2019 y gráficos, reutilizable para quienes estén interesados.
|
 |

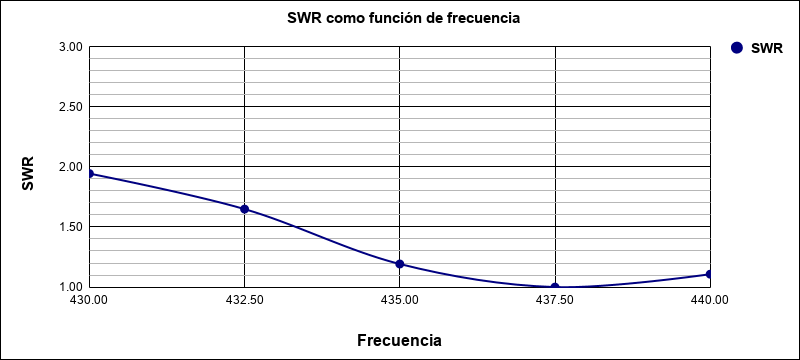

Gráfico de la ROE medida en UHF. Planilla completa con las mediciones realizadas en UHF el 14sep2019 y gráficos, reutilizable para quienes estén interesados.
|
