Sábado 12 de Noviembre de 2016
Lanzamiento de globo de Amsat Argentina desde Pehuajó, Provincia de Buenos Aires


Haga click aquí para ver también toda la información en el sitio web de Amsat Argentina

Objetivos principales: Evaluar y probar un nuevo repetidor, un tracker, ensayar una carga util desarrollada por integrantes de la Escuela Técnica Nº1 de Pehuajó y probar dos sistema de emisión de video, barrido estándar, en tiempo real.


*
Le interesa ser parte de todo esto y no tiene licencia ?
Busque, averigüe y haga el Curso de Radioaficionado
*

Actualización: 31 de Diciembre de 2016.

PRESENTACIÓN Y RESUMEN DE ESTA ACTIVIDAD:

Se trata del vuelo de un globo estratosférico con una altura prevista entre 20000 y 30000 metros, que portará las siguientes cargas útiles:



ANUNCIO DE AMSAT ARGENTINA:

Informamos que el Sábado 12 de Noviembre de 2016 desde las 11hs (clima y autorización mediante de la nueva entidad de control aéreo EANA), la Escuela Técnica Nro 1 de Pehuajó ha planeado lanzar un globo libre desde la ciudad de Pehuajó, a 350 Km. de Ciudad de Buenos Aires.

Se trata del Proyecto Escolar de Módulo Espacial y Tecnológico (EMET) que "consiste en realizar el lanzamiento controlado de un globo sonda del tipo meteorológico, impulsado con helio; a velocidad calculada y una altura final que supere la tropósfera y alcance los niveles de estratósfera", dice el Profesor Ricardo Alberto Farías, responsable de la experiencia, que llevará una sonda meteorológica, una cámara GO PRO y muestras de semillas para experimentos biológicos.

AMSAT ARGENTINA prestará apoyo en esta experiencia, especialmente en la solicitud de permisos, el lanzamiento, seguimiento y rescate del globo.

Además de la carga útil de la escuela, AMSAT proporcionará para este vuelo al GRUPO NEAA, un módulo compuesto por una repetidora FM / UHF-VHF, con tlm en CW, localización APRS y transmisión de SSTV Robot 36, repetidor identificado como NEAA-2. Asimismo, en el tren de experimentos volara un transmisor de ATV en 1,2 GHz – que será vinculado a la transmisión de video via el canal de Amsat en Youtube – así como un celular que permitirá saber la posición vía SMS y transmitirá aprs identificándose como LU7AA-15, además de tomar fotos y videos.

La repetidora NEAA-2, se habilita con subtono de 123 Hz, opera recibiendo voz FM en 435.950 KHz (-112dbm, 0.56 uV) y emite con 3W lo recibido en simultáneo en 145.950 KHz. Paralelamente emite APRS cada 90 segundos en Packet a 1200 bauds en 144.930 KHz y también en 145.950. El símbolo en APRS (DTI) cambiará de un globo (/O) durante el ascenso a un deslizador (/g) durante el descenso en paracaídas.

Para permitir una mejor utilización, se sugieren cambios cortos, pasando licencia del corresponsal, propia, nombre, localidad, grid locator, señal recibida y cortos comentarios.

Las frecuencias de coordinación y anuncios - previo y durante el vuelo - serán en 7090 KHz LSB +/-10 KHz y frecuencias de VHF de las repetidoras de la zona.

73, LU7AA, Amsat-LU.

http://amsat.org.ar,
info (arroba) amsat.org.ar.



CRONOLOGÍA DE LOS ACONTECIMIENTOS:

Mar 12 abr 2016: --:-- Reunión-Cena mensual. Análisis del lanzamientos anteriores y evaluación de los próximos.
Mar 03 may 2016: --:-- Reunión-Cena mensual. Planes lanzamiento satélite LUSEX y globos en Mendoza y Pehuajó.
Mar 03 may 2016: --:-- Reunión-Cena mensual. Planes para el lanzamiento del satélite LUSEX.
Mar 10 may 2016: --:-- Reunión técnica. Análisis novedades del satélite LUSEX y lanzamientos en Mendoza y Pehuajó.
Mar 12 jul 2016: --:-- Reunión-Cena mensual. Análisis lanzamientos del satélite LUSEX y globo Mendoza y próximo en Pehuajó.
Mié 27 jul 2016: --:-- Reunión-Cena mensual. Análisis y avances en planes para el lanzamiento del globo en Pehuajó.
Mar 06 sep 2016: --:-- Reunión-Cena mensual. Evaluación de módulos para el lanzamiento del globo en Pehuajó.
Mar 04 oct 2016: --:-- Reunión técnica. Desarrollo de módulos del conjunto de cargas útiles.
Lun 12 oct 2016: --:-- EMET 1 Pehuajó: Construcción de un tripode.
Jue 15 oct 2016: --:-- Reunión técnica. Armado de la carga util con la cámara y transmisor de video.
Mar 18 oct 2016: --:-- Reunión técnica. Pruebas de módulos de transmisor de video y celular utilitario.
Mar 01 nov 2016: --:-- Reunión técnica. Análisis de la autorización de ANAC y coordinación de nuevos participantes.
Sáb 05 nov 2016: --:-- Reunión técnica de integración y pruebas repetidor audio, APRS, SSTV, ATV y streaming en vivo.
Vie 11 nov 2016: --:-- Salida de los distintos grupos desde Buenos Aires y desde Gral. Pico hacia Pehuajó.
Vie 11 nov 2016: --:-- Llegada de los distintos grupos, armado de las estaciones, el centro de control.
Vie 11 nov 2016: --:-- Pruebas de comunicaciones, telemetría y streaming de video en vivo.
Sáb 12 nov 2016: 08:30 Verificación de sistemas, de las cargas útiles y cierre de las mismas.
Sáb 12 nov 2016: 09:30 Comienzo del streaming de video en vivo.
Sáb 12 nov 2016: 09:45 Reunión de coordinación.
Sáb 12 nov 2016: 10:00 Salida de los móviles de rescate hacia 9 de Julio.
Sáb 12 nov 2016: 10:00 Determinación y preparación del sitio de lanzamiento. Inflado del globo.
Sáb 12 nov 2016: 10:15 Determinación y preparación del sitio para el inflado del globo.
Sáb 12 nov 2016: 11:00 Lanzamiento del globo.


Los invitamos a ver a continuación todos los detalles, fotos, gráficos, videos y vínculos a información relacionada.



TRABAJOS, REUNIONES TÉCNICAS, DE COORDINACIÓN Y ANTECEDENTES DE ESTE LANZAMIENTO:

12 de Abril de 2016: Reunión-Cena mensual de Amsat Argentina.
A la izquierda: Marcelino, LU7DSU; Ignacio, LU1ESY y Alberto, LU1DCX.
Pedro, LU3AIV; Beatriz, LU2BB; Marcelino, LU7DSU y Raul, LU5AG.
Pedro, LU3AIV; Marcelino, LU7DSU e Ignacio, LU1ESY.
3 de Mayo de 2016: Reunión-Cena mensual de Amsat Argentina.
A la izquierda: Pedro, LU3AIV; Raul, LU5AG y Alberto, LU1DCX.
Pedro, Raul, LU5AG; Alberto, LU1DCX; Beatriz, LU2BB; Ignacio, LU1ESY y Mario, LU4BMG
Beatriz, LU2BB; Ignacio, LU1ESY y Mario, LU4BMG.
10 de Mayo de 2016: Reunión Técnica.
Alberto, LU1DCX; Ignacio, LU1ESY y Mario, LU4BMG.
Beatriz, LU2BB; Pedro, LU7ABF; Julio, LU1DZL y Juan Carlos, LU9DO.
Alberto, LU1DCX; Adrián, LU1CGB e Ignacio, LU1ESY.

12 de Julio de 2016: Reunión mensual de coordinación.
Emiliano, LU2BCE; Beatriz, LU2BB y Alberto, LU1DCX.

Ignacio, LU1ESY; Mario, LU4BMG; Raul, LU5AG y Juan Carlos, LU9DO.

27 de Julio de 2016: Reunión técnica.
Julio, LU1DZL; Ignacio, LU1ESY; Juan Carlos, LU9DO; Raul, LU5AG; Adrián, LU1CGB y Alejandro, LU8YD.

Sentados: Javier, LU9ATJ y Pedro, LU7ABF. Se pie: Mario, LU4BMG y Alberto, LU1DCX.

Alberto, LU1DCX; javier, LU9ATJ; Pedro, LU7ABF; Julio, LU1DZL; Ignacio, LU1ESY; Juan Carlos, LU9DO; Raul, LU5AG; Adrián, LU1CGB y Alejandro, LU8YD.

6 de Septiembre de 2016: Reunión mensual de coordinación.
Beatriz, LU2BB; Ignacio, LU1ESY; Alberto, LU1DCX; Raul, LU5AG y Emiliano, LU2BCE.

4 de Octubre de 2016: Reunión técnica de desarrollo.
Javier, LU9ATJ; Ignacio, LU1ESY y Juan Carlos, LU9DO.

Juan Carlos, LU4AGC y Mario, LU4BMG.

Ignacio, LU1ESY; Raul, LU5AG; Juan Carlos, LU9DO y Alberto, LU1DCX.

12 de Octubre de 2016: EMET 1 de Pehuajó: Preparación de un trípode.

Otra vista de la preparación del trípode.

13 de Octubre de 2016: EMET 1 de Pehuajó: Vista de un aula.

15 de Octubre de 2016: Preparación de una de las cargas útiles, en este caso, la de la cámara y transmisor de video y celular utilitario.

Preparación de la antena de parábola grillada que se usará para recibir las señales de ATV.

Ignacio, LU1ESY, probando la recepción de video ATV.

18 de Octubre de 2016: Reunión técnica de desarrollo.
Julio, LU1DZL; Alberto, LU1DCX y Mario, LU4BMG.

Ignacio, LU1ESY; Pedro, LU7ABF y Juan Carlos, LU9DO.

Alberto, LU1DCX; Adrián, LU1CGB; Javier, LU9ATJ y Raul, LU5AG.

Caja contenedora con la cámara y transmisor de video y el celular utilitario.

Otra vista de la caja contenedora.

Receptor de video.

1º de Noviembre de 2016: Reunión técnica de desarrollo.
Ignacio, LU1ESY; Raul, LU5AG; Pedro, LU7ABF; Juan Carlos, LU9DO y Julio, LU1DZL.

Emiliano, LU2BCE; Ricardo, LU4ARU; Felipe, LU8DB; Javier, LU9ATJ; Alberto, LU1DCX; Mario, LU4BMG e Ignacio, LU1ESY.

3 de Noviembre de 2016: EMET 1 de Pehuajó: Alumnos preparando una antena.

Otra vista de los alumnos preparando una antena.

5 de Noviembre de 2016: Pruebas de integración y funcionamiento de repetidor, APRS, SSTV, ATV y streaming en vivo.
Pedro, LU7ABF y Juan Carlos, LU9DO en el comienzo de las pruebas con un arreglo similar al centro de control de Pehuajó.

Julio, LU1DZL; Ignacio, LU1ESY; Alberto, LU1DCX, armando los sistemas de baliza meteorológica, ATV y streaming de video.

Ignacio, LU1ESY; Alberto, LU1DCX y Javier, LU9ATJ.

Arriba: Repetidor para el vuelo con APRS, CW y cámara de SSTV. A la izquierda: una sonda Vaisala y a la derecha un tracker individual, autónomo.

Mario, LU4BMG; Julio, LU1DZL; Juan Carlos, LU4AGC e Ignacio, LU1ESY.

Julio, LU1DZL; Ignacio, LU1ESY y Alberto, LU1DCX.

Guillermo, ex-LU6AHH; Pedro, LU7ABF y Juan Carlos, LU9DO.

Juan Carlos, LU4AGC; Guillermo, LW8DTO y Alberto, LU1DCX.

Julio, LU1DZL; Javier, LU9ATJ.

Guillermo, ex-LU6AHH; Pedro, LU7ABF; Juan Carlos, LU9DO y atrás de pié Raul, LU5AG.

Guillermo, LW8DTO; Mario, LU4BMG; Alberto, LU1DCX y Javier, LU9ATJ.

Juan Carlos, LU4AGC; Alberto, LU1DCX; Ricardo, LU4ARU y Mario, LU4BMG.

Sentados: Guillermo, ex-LU6AHH; Pedro, LU7ABF y Juan Carlos, LU9DO. Atrás y de pié están: Javier, LU9ATJ; Ricardo, LU4ARU y Jorge, LU4AHE.

Alberto, LU1DCX; Ricardo, LU4ARU; Javier, LU9ATJ; Mario, LU4BMG y Julio, LU1DZL.

Ignacio, LU1ESY; Beatriz, LU2BB; Alberto, LU1DCX y Javier, LU9ATJ.

Alberto, LU1DCX; Ricardo, LU4ARU; Ignacio, LU1ESY y Mario, LU4BMG.

Mario, LU4BMG; Guillermo, LW8DTO; Juan Carlos, LU4AGC; Alberto, LU1DCX; Ricardo, LU4ARU e Ignacio, LU1ESY.

Alberto, LU1DCX; Pedro, LU7ABF; Ignacio, LU1ESY y Juan Carlos, LU9D0.

Juan Carlos, LU4AGC; Alberto, LU1DCX; Ricardo, LU4ARU; Ignacio, LU1ESY y Mario, LU4BMG.

Javier, LU9ATJ y Julio, LU1DZL.

Julio, LU1DZL.

Mario, LU4BMG; Guillermo, LW8DTO; Juan Carlos, LU4AGC y Alberto, LU1DCX.

Juan Carlos, LU4AGC y Alberto, LU1DCX.

Julio, LU1DZL; Javier, LU9ATJ; de espaldas, Mario, LU4BMG.

Ignacio, LU1ESY; Pedro, LU7ABF; Raul, LU5AG; Jorge, LU4AHE; Guillermo, LW8DTO; Ricardo, LU4ARU; Juan Carlos, LU4AGC y Alberto, LU1DCX .

Julio, LU1DZL; Pedro, LU7ABF; Javier, LU9ATJ y Ricardo, LU4ARU.


(en preparación)


Grabaciones de audio tomadas durante las puebas del 5 de Noviembre de 2016:

Packet, SSTV (1'49", 2.3 MB).

Voz, SSTV (1'04", 1.4 MB)

Capturas de imágenes en SSTV transmitidas durante las pruebas del 5 de Noviembre de 2016




Capturas de imágenes transmitidas en vivo por streaming vía YouTube el 5 de Noviembre de 2016:










El canal de TV de Amsat Argentina en YouTube es: http://lu.amsat.tv.

9 de Noviembre de 2016: EMET 1 de Pehuajó.
Preparación de la carga útil de la escuela.

Alumno de la EMET 1 de Pehuajó, mostrando la carga útil.

Tapa de la carga útil de la EMET 1 de Pehuajó.

Carga útil de la EMET 1 de Pehuajó.

Carga útil de la EMET 1 de Pehuajó.




Documentación Técnica y Relacionada:

Circuito esquemático de la parte repetidor UHF->VHF FM en cada experimento globo. El mismo tiene pequeños cambios de hardware de acuerdo a cada misión y en cada una de ellas se modifica el software del dsPIC 12F675 para modificar algún tiempo o cambiar algún control o secuencia de comando. Hacer sobre la imagen o a continuación:
Circuito del Repetidor. (1 Pág, 58 KB)




METEOROLOGÍA:

Pronóstico para tres días, para la Provincia de Buenos Aires, por el Servicio Meteorológico Nacional.
Pronóstico extendido, para Pehuajó, por el Servicio Meteorológico Nacional.
Pronóstico para 10 días, para Pehuajó, por The Weather Channel.
Pronóstico para 5 días, para Pehuajó, por Accuweather.
Bajada de imágenes satelitales meteorológicas anteriores al 9 de Abril de 2015 en el sitio web de LU7AA Amsat Argentina.
http://amsat.org.ar/wx/index.html.



POSIBLES TRAYECTORIAS

Se calculan las trayectorias para las condiciones meteorológicas indicadas en cada día.

Trayectoria calculada para el 7 de Noviembre de 2016, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, para 7 m/s de subida, blast a 26000 metros y 8 m/s de bajada, con partir de vientos de Santa Rosa, válidos hasta 16340 metros. Se estima por encima de esta altura.
Trayectoria calculada para el 8 de Noviembre de 2016, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, para 7 m/s de subida, blast a 26000 metros y 8 m/s de bajada, con partir de vientos de Santa Rosa, válidos hasta 16340 metros. Se estima por encima de esta altura.
Trayectoria calculada para el 9 de Noviembre de 2016, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, para 7 m/s de subida, blast a 26000 metros y 8 m/s de bajada, con partir de vientos de Santa Rosa, válidos hasta 16340 metros. Se estima por encima de esta altura.
Trayectoria calculada para el 10 de Noviembre de 2016, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, para 7 m/s de subida, blast a 26000 metros y 8 m/s de bajada, a partir de vientos de Santa Rosa.
Trayectoria calculada para el 11 de Noviembre de 2016, desde la funcionalidad:
http://lu7aa.org.ar/pronostico.asp, para 7 m/s de subida a partir de vientos de Santa Rosa.
Trayectoria calculada para el 12 de Noviembre de 2016, con datos de hasta las 0 UTC del 10 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 12 de Noviembre de 2016, con datos de hasta las 18 UTC del 10 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
Trayectoria calculada para el 12 de Noviembre de 2016, con datos de hasta las 12 UTC del 11 del mismo mes, desde la funcionalidad:
http://predict.habhub.org .
(En preparación)

AUTORIZACIÓN DE EANA (Ex-ANAC) y NOTAM:

Autorización desde el sitio web de Amsat Argentina.
NOTAM Pehuajó para el 12 de Noviembre de 2016.


OPERACIÓN, COORDINACIÓN Y SEGUIMIENTO POR RADIO E INTERNET:

144.930 KHz FM, Beacon Telemetría APRS, Packet 1200, AFSK, Bell 202, c/90 seg)
145.950 KHz FM/CW Beacon CW
145.950 KHz FM Bajada del repetidor FM.
145.950 KHz FM SSTV imágenes en barrido lento, formato R36.
435.950 KHz FM Subida con subtono de 123 Hz.
  7.095 KHz LSB (+/-10 KHz) Frecuencia de coordinación y enlace en HF.
145.700 KHz FM Simplex. Coord. Local en Simplex.
402.900 KHz FM Radio sonda meteorológica Vaisala.
1240.000 KHz VSB ATV, barrido convencional, polarización vertical.
http://lu7aa.org.ar/vor.asp, Trayectoria y predicción de aterrizaje en Amsat Argentina, con VOR.asp
http://aprs.fi?call=lu7aa-11, Trayectoria del Globo vía Internet en APRS.fi, en base al repetidor y tracker Amsat.
http://aprs.fi?call=lu7aa-15, Trayectoria del Globo vía Internet en APRS.fi en base a un celular 2G/3G.
https://www.youtube.com/c/AMSAT_Argentina/live, transmisión del lanzamiento en vivo vía YouTube.




Alcance y Cobertura en VHF/UHF:

El alcance radioeléctrico en VHF/UHF es función de la altura de las antenas y de factores eléctricos tales como una relación entre la potencia, la sensibilidad,la ganancia de las antenas y el ruido en el extremo receptor, entre otras variables.

Si los factores eléctricos fueran los adecuados, entonces el alcance depende fuertemente de la altura. Aquí se proporciona un gráfico que relaciona el horizonte en Km de una antena en función de su altura sobre tierra.


Horizonte radioelectrico en KM en función la distancia a un objeto en el suelo para dos hipótesis de K: 1 y 4/3.

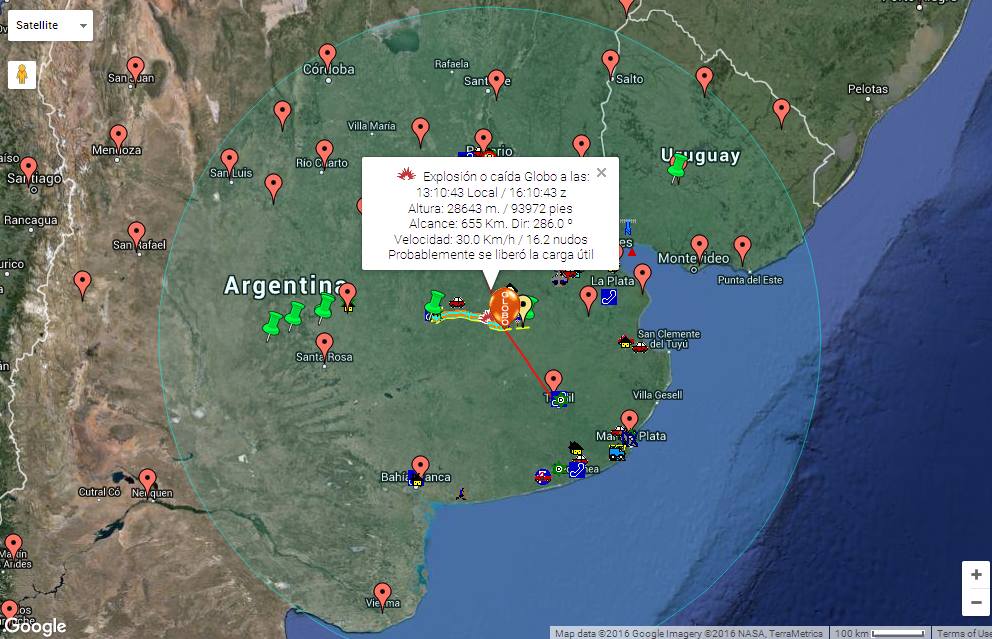

Gráfico de cobertura calculado con la aplicación vor.asp, para la máxima altura alcanzada en este vuelo, K=1 y suponiendo una estación de tierra con una antena a 12 metros respecto de suelo u obstáculos.



Gráfico de seguimiento reportado por la baliza de APRS, cobertura y aterrizaje calculado con la aplicación vor.asp.



Propagación en HF:

El 5 de Noviembre de 2016 el NOAA publicó una hipótesis de 78 unidades de flujo solar para el 12 de Noviembre de 2016. A partir de ese dato redondeado a 80 unidades y una equivalencia estadística de 20 "manchas" solares, se realizaron estas predicciones y gráficos de propagación para el enlace Pehuajó - Buenos Aires a partir de HF-Prop y Prop-Wiz. Si la hipótesis de flujo solar cambia en más de +/- 10 unidades, se realizarán nuevos cálculos y gráficos que se publicarán aquí abajo.
Predicción de propagación para el enlace 9 de Julio - Pehuajó, que es representativo del enlace NVIS entre móviles de rescate y el Centro de Control en Pehuajó y las condiciones citadas arriba.
Lo invitamos a ver más datos de propagación en tiempo real en la página de:
  Propagación.



Mapas para UI-View32.

El packet con formato APRS se emite también por 144.930 KHz cada minuto y podrá ser visto por radio usando UI-View o desde internet en APRS.fi haciendo click sobre la imagen a la izquierda o bien en:
http://aprs.fi/lu7aa-11.



Otros mapas georeferenciados:

Para poner los mapas activos en UI-View32 copie los archivos ".jpg" y ".inf" en el directorio \Program Files\Peak Systems\UI-View32\MAPS. Refresque mapas y cargue los mapas cuyos nombres están dentro de los archivos ".inf". Sobre este mapa se puede ver en vivo el desplazamiento del Globo al copiar datos APRS que emita el tracker.

Lincoln_Junin_BsAs.jpg.
Lincoln_Junin_BsAs.inf.

Frontera_La_Pampa_Cordoba.jpg.
Frontera_La_Pampa_Cordoba.inf.



FOTOS Y GRÁFICOS:

En preparacion


Preparativos, reuniones y armado de las estaciones el día previo al lanzamiento:

11 de Noviembre de 2016: Vista aérea de la escuela y representación de algunas de las estaciones de APRS.
Frente y entrada de la escuela.
Parte de la escuela vista desde el predio interior, Marcos, LU6EIC, subiendo al techo y Javier, LU9ATJ y Alberto, LU1DCX en el techo preparando la instalación de antenas.
Alberto, LU1DCX y Javier, LU9ATJ, en la instalación de antenas.
Vista de parte del centro de control desde la entrada.
Ignacio, LU1ESY y Marcos, LU6EIC, verificando las señales de la baliza meteorológica.
Pedro, LU7ABF; Juan Carlos, LU9DO y Ricardo, LU4ARU, preparando los equipos y sistemas del centro de control.

Ricardo, LU4ARU y Raul, LU5AG, verificando las predicciones de vientos para el lanzamiento.

Ricardo, LU4ARU; Pedro, LU7ABF y Juan Carlos, LU4AGC en el centro de control.
Mientras tanto, se instalan antenas en el techo de la escuela: Marcos, LU6EIC; Javier, LU9ATJ y Alberto, LU1DCX.
Mario, LU4BMG y Raul, LU5AG.
Dipolo para la banda de 40 metros, cuyo centro se montó en un mástil existente.
Juan Carlos, LU4AGC y Mario, LU4BMG.
Ricardo, LU4ARU y Alberto, LU1DCX, montando una antena Yagi-Uda para UHF y una "Ioio" para VHF y UHF. Más atrás está Javier, LU9ATJ.
Vista del sector de lanzamiento desde el techo de la escuela.
Juan Carlos, LU9DO y Ricardo, LU4ARU.

I-gate y digipeater.

Vista de la carga útil preparada por alumnos de la escuela.
Detalle de la misma.
Grupo de alumnos participantes en el proyecto.
Juan Carlos, LU4AGC; Ignacio, LU1ESY; Alberto, LU1DCX; Mario, LU4BMG y Javier, LU9ATJ, en la preparación de un dipolo para la banda de 40 metros.
Javier, LU9ATJ, instalando el dipolo mencionado.

Mario, LU4BMG, verificando la resonancia del dipolo.

Entrevista a los alumnos por parte de un canal de televisión local.

Preparación de la carga útil de los alumnos.

Ricardo; Marcos, LU6EIC y Mario, LU4BMG.
Raul, LU5AG y un grupo de alumnos frente a la mesa de video.
Pedro, LU7ABF, preparando un teléfono celular con un software especial para rescate.

PCs del puesto de control.

Juan Carlos, LU9DO, explicando a los alumnos los componentes y operaciones del vuelo.

Vista de parte del puesto de control.

Grupo de alumnos participantes en este proyecto.

Vista de la sala de control.

.

.

.

.

.

(Sección en proceso)


Preparativos, armado de la carga útil, inflado y lanzamiento:

12 de Noviembre de 2016:
Preparativos en la mesa de video del centro de control.
Desplazamiento en el terreno de la escuela para preparar la sujección de las cargas útiles, el inflado y lanzamiento del globo.
.
.
.
.
.
.
.
.
.
.
.
(Sección en proceso)






AUDIO





IMÁGENES RECIBIDAS EN SSTV EN TIEMPO REAL



VIDEOS

http://amsat.org.ar/pehuajo.mp4.


GRÁFICOS DE TELEMETRÍA

Gráfico de altura en metros en función de la hora argentina desde la funcionalidad web
vor.asp.

Gráfico de altura en pies en función de la hora argentina desde la funcionalidad web
vor.asp.

Gráfico de velocidad horizontal en nudos en función de la hora argentina desde la funcionalidad web
vor.asp.

Gráfico de velocidad horizontal en KM/H y rumbo en función de la hora argentina desde la funcionalidad web
vor.asp.

Gráfico de velocidad horizontal en función de la altura desde la funcionalidad web
vor.asp.

Gráfico de rumbo en función de la hora argentina desde la funcionalidad web
vor.asp.

(Sección en proceso)


LISTA DE ESTACIONES PARTICIPANTES EN LA BANDA DE 40 METROS




PRESENCIA EN MEDIOS DE DIFUSIÓN

Artículo en el diario Noticias de Pehuajó del 10 de Noviembre de 2016.
Artículo en la versión impresa del diario Noticias de Pehuajó del 13 de Noviembre de 2016.
Artículo en la versión digital del diario Noticias de Pehuajó del 13 de Noviembre de 2016.



REUNIONES POSTERIORES AL LANZAMIENTO, ANÁLISIS DE RESULTADOS Y PLANES A FUTURO:

6 de Diciembre de 2016: Reunión técnica de análisis.
Alberto, LU1DCX; Adrián, LU1CGB y Martín, LU4BME.
Ignacio, LU1ESY; Pedro, LU7ABF; Raul,m LU5AG; Juan Carlos, LU9DO; Ricardo, LU4ARU; Julio, LU1DZL; Beatriz, LU2BB; Alberto, LU1DCX y Mario, LU4BMG.
Pedro, LU7ABF; Juan Carlos, LU9DO; Ricardo, LU4ARU; Julio, LU1DZL y Beatriz, LU2BB.
Alberto, LU1DCX; Mario, LU4BMG y Javier, LU9ATJ.
30 de Diciembre de 2016: Reunión técnica de análisis de un próximo lanzamiento.
Ignacio, LU1ESY; Mario, LU4BMG y Raul, LU5AG.
Alberto, LU1DCX y Javier, LU9ATJ.
Ignacio, LU1ESY, mostrando el material de mylar para el próximo lanzamiento de globo.



ENLACES A OTROS SITIOS O PÁGINAS DE INTERÉS E INFORMACIÓN RELACIONADA:

9 de Julio de 2016: Lanzamiento de Globo desde Las Heras, Mendoza.
Lanzamiento de Globo de Amsat Argentina desde Las Heras, Mendoza.
30 de Mayo de 2016: Lanzamiento de Satélite Lusex de LU7AA Amsat Argentina.
Antecedentes e información adicional:
Experimento Globo y Parapente.
Antedecentes y datos del Satélite Lusex de Amsat Argentina.
Amsat prepara satélite y necesita colaboración.
Amsat prepara satélite y necesita colaboración.
Anuncio del Lanzamiento de Satélite Lusex.
Lanzamiento de Satélite Lusex de Amsat Argentina.
  Globo Amsat Febrero 2016.
  Globo Amsat Febrero 2016, desde el sitio web de Amsat Argentina.
  Viernes 22, Sábado 23 y Domingo 24 de Enero de 2016:
  Fin de Semana del LUSAT - QSL Conmemorativa 26º Aniversario del LUSAT.
Multibanda, multimodo, incluyendo APRS y satélite. Vea toda la información en:
  http://lusat.org.ar, sitio web del LUSAT-1.
  Parte operativa de esta operación radial y QSL Conmemorativa.
Sábado 3 de Octubre de 2015: Lanzamiento del Globo Zanni.
Globo Zanni Octubre 2015.
Sábado 4 y Domingo 5 de Julio de 2015: Operativo Radial "La República Argentina en Dos Días", en el cual la estación LU7AA sale al aire por satélite SO-50 y facilita la obtención del Certificado Satelital conjunto de Amsat Argentina y del Radio Club QRM Belgrano.
lu7aa_ra2d_2015_log.txt, Log de LU7AA durante esta operación.
Certificado Satelital y otros que cumplen la Res.50/SC/98.
Sábado 4 de Julio de 2015: Comienza la operación regular de LU7AA Amsat Argentina sobre satélite SO-50, los Viernes.
QSL para contactos satelitales de LU7AA Amsat Argentina, modelo 1.
Log de Operación, (Versión Google Docs)
Satlogs, Página con logs de QSOs satelitales en el sitio web de Amsat Argentina.
Viernes 19 de Junio de 2015, 19:30 hs: Conferencia "Un Día Espacial" a cargo de IK0USO, Marcelo Teruel, de visita privada en Argentina y organizada por Amsat Argentina, Radio Club Argentino y Cetra. Más detalles:
Conferencia "Un Día Espacial", del 19 de Junio de 2015 en el Radio Club Argentino.
28 y 29 de Mayo de 2015: Seminario ITU / SECOM / Universidades, en el cual Amsat Argentina fue invitada a participar.
Más detalles:
Click para agrandar la imagen.
Trabajo presentado en este seminario.
6 al 8 de Mayo de 2015: Participación en el Congreso CATE edición 2015.
http://aate.org/CATE_2015/CATE2015.HTML.
http://amsat.org.ar/congresoaate8.html, página en Amsat Argentina sobre este congreso, con fotos, exhibiciones y los documentos presentados.

  18 de Abril de 2015: Globo Betty VI de Amsat Argentina:
Globo Abril 2015.
  16 al 25 de Enero de 2015: Semana del LUSAT - QSL 25º Aniversario del LUSAT. Lo invitamos fotos, cronograma operativo, logs, detalles y vínculos a otras páginas en:
QSL 25º Aniversario del LUSAT.
  15 de Noviembre de 2014: 27º Reunión de Amigos del GACW, en la cual se expusieron los resultados del lanzamiento del Globo de Amsat Argentina de Octubre de 2014. Lo invitamos fotos, detalles y vínculos a otras páginas en:
27º Reunión de Amigos del GACW.
  Octubre de 2014: Lanzamiento de globo desde Victorica, La Pampa. Lo invitamos fotos, cronograma operativo, logs, detalles y vínculos a otras páginas en:
Globo Betty V, lanzado en Octubre de 2014, desde Victorica, La Pampa.
  25 de Octubre de 2014: Globo Betty V de Amsat Argentina.
Página principal en el sitio web de Amsat, que incluye información y diversos vínculos. Lo invitamos a ver esta página en:
http://amsat.org.ar/globo25.htm.
Transponder Lineal que fue exhibido en funcionamiento en la 26º Reunión de Amigos del GACW y será lanzado con el Globo Betty V el 25 de Octubre de 2014:
Experimentos Transponder, de Amsat Argentina.
Sábado 28 de Junio de 2014: 26a. Reunión de Amigos del GACW y homenaje a LU1DZ (SK). Como hace más de 12 años, se realizó este tradicional encuentro abierto a Morsistas o no tanto y familia en patio comidas Coto, Viamonte 1575, Buenos Aires. Se aprovechó esta reunión para exhibir el transponder lineal UHF->VHF en funcionamiento. Vea más detalles en:
26º Reunión de Amigos del GACW.
  7 de Mayo 2014: Emisión en el programa CQC (Caiga Quien Caiga) de la 2º y última parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina que incluye la acción solidaria "Cadena de Favores"
Video de la segunda parte, emitida el 7 de Mayo de 2014. (23'19")
Video de la segunda parte, emitida el 7 de Mayo de 2014, en YouTube y HD. (22'19")
  30 de Abril de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires de la 1º parte televisiva del lanzamiento del Globo Betty IV de Amsat Argentina, con la acción solidaria "Cadena de Favores".
Video de la primera parte, emitida el 30 de Abril de 2014. (29'27")
Video de la primera parte, emitida el 30 de Abril de 2014, en YouTube y HD. (29'27")
  21/28 de Marzo de 2014: Emisión en el programa CQC (Caiga quien Caiga), TV Canal 13 de Buenos Aires, de avances de la parte TV del lanzamiento del Globo Betty IV de Amsat Argentina.
Video del avance emitido el 21 de Marzo de 2014. (2'36")
Video del avance emitido el 28 de Marzo de 2014, en YouTube y HD. (2'50")

Sábado 8 de Marzo de 2014: Lanzamiento del Globo "Betty IV" de LU7AA Amsat Argentina, que incluye un repetidor UHF-VHF en FM, SSTV, APRS y CW. Los invitamos a ver todos los detalles en:
Experimento Globo Marzo 2014.

  8 de Marzo de 2014: Globo Betty IV de Amsat Argentina.
Página principal en el sitio web de Amsat, que incluye vínculos a diversos medios de difusión en los cuales salieron publicadas noticias de este lanzamiento. Lo invitamos a ver esta página en:
http://amsat.org.ar/globo08.htm.
  17 al 26 de Enero de 2014: Semana del LUSAT.
Operación radial multibanda y multimodo, incluyendo APRS, satélite y transponder. Participación en la QSL Conmemorativa por el 24º Aniversario del LUSAT-1. Vea las bases, cronograma operativo, gráficos y fotos en:
QSL Conmemorativa 24º Aniversario del LUSAT.

Sábado 23 de Noviembre de 2013: Lanzamiento del Globo "Betty III" de Amsat Argentina, que incluye el Experimento "Mafalda", un repetidor semi-lineal de 10 metros USB a 2 metros FM para digimodos angostos. Más información:
Experimento Globo Noviembre 2013

Globo Betty III del 23 de Noviembre de 2013:
Reporte Globo Betty/Mafalda+Gregoria/Pepe-Grillo, que incluye el proyecto Pepe Grillo y Cuca Gregoria.
Noviembre de 2013:
Sorteo de un handy Baofeng UV-5RQ a beneficio de Amsat Argentina.
16 de Noviembre de 2013: Entrega del kit SDR Softrock Ensamble RxTx sorteado a beneficio de Amsat Argentina.
Pedro, LU7ABF; Lara, Op.988, ganadora del sorteo; Beatriz, LU2BB y Raul, LU5AG.
Festejo del 26 de octubre de 2013 en el cual se hizo el sorteo del kit.
7 de Septiembre de 2013:
Reunión del LU-CG, en la cual Amsat Argentina presentó los trabajos hechos y los desarrollos para próximos experimentos.
3 de Septiembre de 2013:
Reunión - Cena del primer martes de mes.
10 de Agosto de 2013:
Taller Reunión Técnica de prueba de APRS, en VHF-1200, VHF-9600, UHF-1200 y UHF-9600 en LU4AAO Radio Club QRM Belgrano.

Sábado 3, Martes 6 y Miércoles 7 de Agosto de 2013:
Contacto ARISS: QSOs de escuelas e instituciones con la ISS, Estación Espacial Internacional, durante pasadas por Argentina mediante telebridges LU8YY/Q y LU1CGB. Más detalles:
Contacto_ARISS_Ago2013.txt
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Globo del 29 de Junio de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 29 de Junio de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
Experimento Globo del 23 de Marzo de 2013 desde Eduardo Castex, La Pampa:
Lanzamiento del Globo Betty el 23 de Marzo de 2013 desde Eduardo Castex, La Pampa, con fotos, audio, videos, gráficos y vínculos a otras páginas relacionadas.
15 de Junio de 2013: 24º Reunión de Amigos del GACW
Presentaciones de Amsat Argentina sobre las señales que se reciben actualmente del LUSAT-1 (LO-19), los lanzamientos del globos y desarrollos de hardware y software para un futuro satélite. Vea más detalles y fotos en:
24º Reunión de Amigos del GACW.
9 de Mayo de 2013: Lanzamiento del Globo Clementina III desde San Luis.
Trama, posición y telemetría visible por internet desde APRS.fi
Info Universidad de La Punta.
Concurso "El Espacio a tu Alcance".
Operativo Rescate.
21 al 27 de Enero de 2013: Semana del LUSAT-1
Operación multibanda y multimodo con satélites y APRS. Vea detalles, fotos, gráficos, cronograma operativo, log de contactos y registro de QSLs, recepción de la tenue señal del LO-19, y escuche el audio de un QSO vía SO-50 en:
QSL Conmemorativa por el 23º Aniversario del LUSAT-1.
15 de Diciembre de 2012
Entrega de los dos primeros Certificados Satelitales emitidos conjuntamente por Amsat Argentina y el Radio Club QRM Belgrano. Lo invitamos a ver más detalles y fotos en:
Festejo del 15 de Diciembre de 2012.

4 de Diciembre de 2012:
Cena de Fin de Año de Amsat Argentina. Más detalles:
Cena de Fin de Año 2012 de Amsat Argentina.

10 de Noviembre de 2012: 23º Reunión de Amigos del GACW.
AMSAT Argentina recibe el Premio Mauricio del Castillo LU5DON. Más detalles:
Reunión 23º del GACW.

12 de Agosto a 6 de Septiembre de 2012:
Experimento Baliza de Telemetría en HF.

4 de Agosto de 2012:
Experiencia Parapente de Agosto de 2012, desde Zárate, Provincia de Buenos Aires.
2 de Junio de 2012:
22ª Reunión del GACW, en la cual se expusieron los lineamientos y resultados del Experimento Globo del 19 de Mayo de 2012.

Anterior lanzamiento de globo: 19 de Mayo de 2012:
http://amsat.org.ar/globo19.htm
experimento_globo_mayo_2012.htm

12 de Mayo de 2012:
Pruebas de la carga de comunicaciones en el Radio Club QRM Belgrano, previas al vuelo del 19 de Mayo de 2012.
.
Sitio web de CETRA, con las últimas novedades de la actividad educativa, contactos con la Estación Espacial Internacional y satélites.

Experimento Parapente del 17 de Marzo de 2012. Más detalles:
Experimento Parapente 17mar2012.

Experimento Parapente del 17 mar 2012. Más detalles:
http://amsat.org.ar/globo17.htm, Experimento Parapente del 17 de Marzo de 2012.

El 3 de Marzo de 2012 pero algunas horas después del vuelo en parapente se hizo el festejo por el 44º aniversario del Radio Club QRM Belgrano, al cual concurrieron varios participantes del grupo de desarrollo y lanzamiento del parapente. Más detalles:
Festejo del 3 de Marzo de 2012, en el Radio Club QRM Belgrano.

25 de Febrero de 2012:
Reunión Técnica sobre Interfaces Digimodos y SSTV. Se probaron el MixW, RXSSTV y MMSSTV con diversos transceptores, bandas, modos, PCs y placas de sonido para ganar experiencia en SSTV formato R-36. Los invitamos a ver relatos y fotos en:
Reunión Técnica Interfaces Digimodos SSTV, en el Radio Club QRM Belgrano.

18 de Febrero de 2012:
Charla sobre Globos, en el Radio Club QRM Belgrano.

5 de Febrero de 2012:
Lanzamiento del Certificado Satelital conjunto entre LU7AA y LU4AAO.
  Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.
  Certificado Satelital de Amsat Argentina y el Radio Club QRM Belgrano.

9 de Diciembre de 2011:
Vuelo en Planeador en Cañuelas, con relatos, fotos y grabaciones de audio de esta experiencia.
6 de Diciembre de 2011:
Cena de Fin de Año, en la cual se charló la posibilidad del vuelo en planeador del 9 de Diciembre de 2011.
3 de Diciembre de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y telemetría de esta experiencia.
21 de Octubre de 2011:
Nota de Luis A. Calabrese a todos los radioaficionados, por el Día del Radioaficionado Argentino.
10 de Septiembre de 2011:
Experiencia Globo en Ramos Mejía, con relatos, fotos, videos, reportes y telemetría recibida.
22 de Agosto de 2011:
Vuelo en parapente en General Rodríguez, con relatos, fotos, e impresionantes videos tomados tanto desde el piso como de una cámara adosada al casco del piloto.
6 de Agosto de 2011:
Vuelo en parapente en Zárate, con relatos, fotos y video de esta primera prueba hecha como parte del desarrollo.
29 de Noviembre de 2008:
Taller Práctico de Satélites, en el Radio Club QRM Belgrano, organizado por LU7AA Amsat Argentina y LU4AAO Radio Club QRM Belgrano.
Experimentos Globo y Parapente:
Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil y vínculos otros sitios web dedicados a esta clase de experimentos.
Página general con los Experimentos Globo y Parapente, en este sitio web, con información de estos experimentos, diseños de carga útil y vínculos otros sitios web dedicados a esta clase de experimentos.
Sitio web principal de Amsat Argentina.
amsat.org.ar , con toda la información sobre su actividad, satélites en general, el LUSAT-1 en particular, proyectos, servicios, gráficos, cálculos y vínculos para bajar los elementos keplerianos e información de otros satélites y de otras Amsat en el mundo.
Página en Facebook:
  http://www.facebook.com/Amsat.LU, sobre estos experimentos.
Sitios web del Radio Club QRM Belgrano:
Soporte a Amsat Argentina, reuniones técnicas, modos digitales, operación vía satélite, conferencias, desarrollos, operación en APRS, interfaces, etc:
  Radio Club QRM Belgrano, sitio web principal.
  Radio Club QRM Belgrano, sitio espejo gracias a Amsat Argentina.
